八年级下册物理作图题试卷同步检测（Word版含答案）

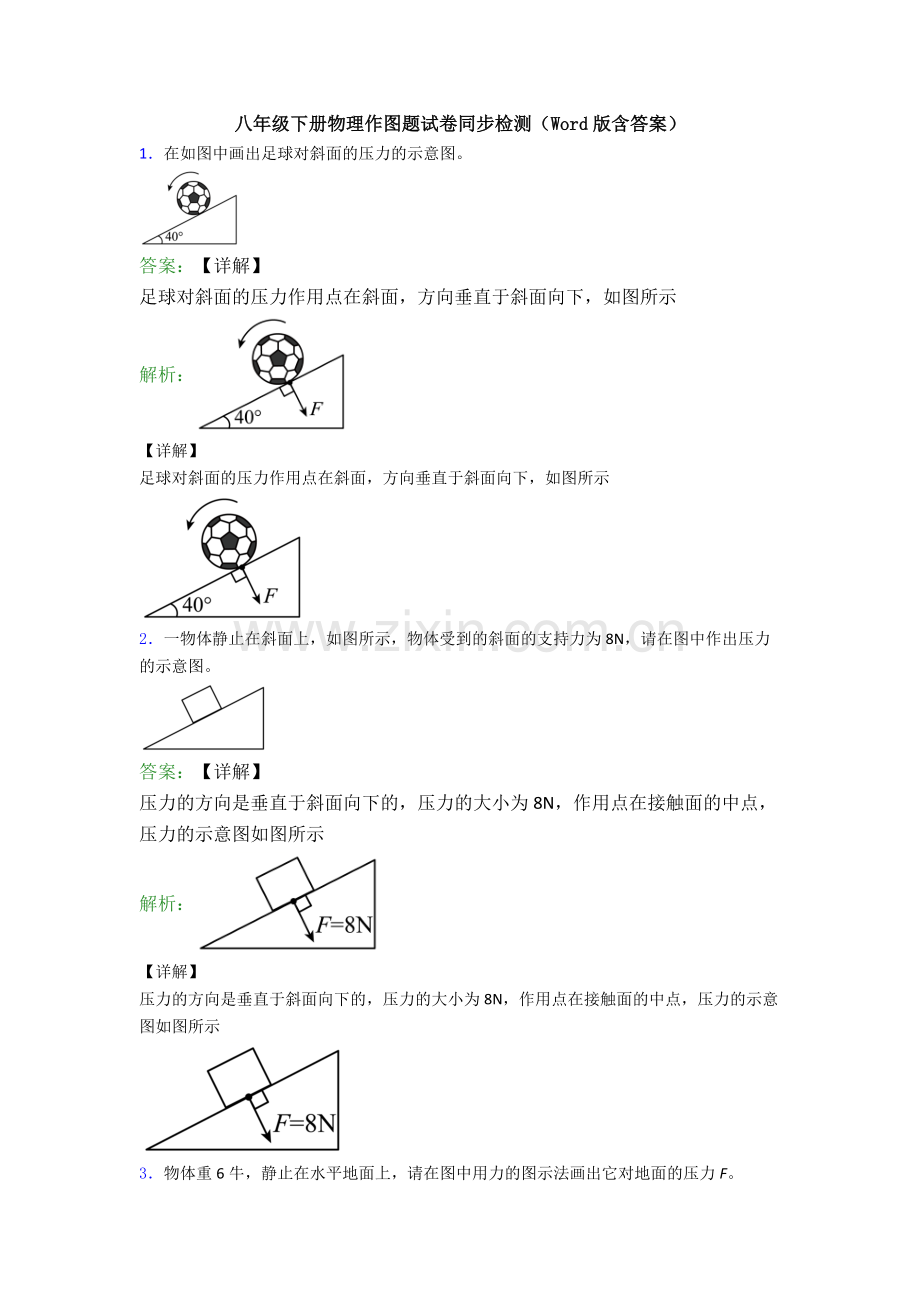

1．在如图中画出足球对斜面的压力的示意图。

答案：【详解】
足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示
解析：
【详解】
足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示

2．一物体静止在斜面上，如图所示，物体受到的斜面的支持力为8N，请在图中作出压力的示意图。

答案：【详解】
压力的方向是垂直于斜面向下的，压力的大小为8N，作用点在接触面的中点，压力的示意图如图所示
解析：
【详解】
压力的方向是垂直于斜面向下的，压力的大小为8N，作用点在接触面的中点，压力的示意图如图所示

3．物体重6牛，静止在水平地面上，请在图中用力的图示法画出它对地面的压力F。

答案：【详解】
垂直作用在物体表面上的力叫压力，压力作用在物体的表面，并指向物体的内部。物体重6牛，静止在水平地面上，压力大于等于物体的重力大小。先规定标度大小，一格表示3N ，它对地面的压力的示意图如
解析：
【详解】
垂直作用在物体表面上的力叫压力，压力作用在物体的表面，并指向物体的内部。物体重6牛，静止在水平地面上，压力大于等于物体的重力大小。先规定标度大小，一格表示3N ，它对地面的压力的示意图如下所示

4．一足球静止在水平地面上，如图所示，画出足球所受力的示意图。

答案：【详解】
过足球的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，即为其所受重力和支持力的示意图，因为这两个力是一对平衡力，大小相等，所以，作图时两条线段的长度要相等。如图
解析：
【详解】
过足球的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，即为其所受重力和支持力的示意图，因为这两个力是一对平衡力，大小相等，所以，作图时两条线段的长度要相等。如图所示：

5．如图所示，重为10牛的物体A静止在重为20牛的物体B上，请用力的图示法在图中画出A对物体B的压力。

答案：【详解】
确定一个标度为5N，确定力的作用点在接触面的中点；沿垂直于接触面向下的方向画一条线段，长度等于标度的2倍；在线段的末端画上箭头，并标出F=10N，如图所示：
解析：
【详解】
确定一个标度为5N，确定力的作用点在接触面的中点；沿垂直于接触面向下的方向画一条线段，长度等于标度的2倍；在线段的末端画上箭头，并标出F=10N，如图所示：

6．如图所示是一把椅子的侧视图，请画出以椅子前腿着地点O为支点，使椅子向前翻转的最小力F及其力臂L。

答案：【详解】
根据杠杆的平衡条件可知，当动力臂越长时越省力，最长的力臂即支点与作用点的连线，即O到椅子最上端的点之间的连线作为力臂时，动力臂是最大的，然后根据力臂的画法作垂直于力臂的作用力即可。如图所
解析：
【详解】
根据杠杆的平衡条件可知，当动力臂越长时越省力，最长的力臂即支点与作用点的连线，即O到椅子最上端的点之间的连线作为力臂时，动力臂是最大的，然后根据力臂的画法作垂直于力臂的作用力即可。如图所示：

7．如图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），右图为单侧钳柄及相连部分示意图，请在图中画出钢丝钳剪钢丝时的动力臂l1和阻力F2。

答案：【详解】
由图可知，杠杆的支点为O，过支点O作F1作用线的垂线段就是动力臂l1；阻力F2的作用点在A点，剪钢丝时钢丝作用在A点的阻力方向是竖直向上的，所以过A点作竖直向上的阻力F2；如图所示：
解析：
【详解】
由图可知，杠杆的支点为O，过支点O作F1作用线的垂线段就是动力臂l1；阻力F2的作用点在A点，剪钢丝时钢丝作用在A点的阻力方向是竖直向上的，所以过A点作竖直向上的阻力F2；如图所示：

8．如图所示，请画出作用力F的力臂l。

答案：【详解】
由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：
解析：
【详解】
由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：

9．按要求完成下列作图：如图所示，杠杆OB在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂L2。
（______）

答案：【详解】
阻力为由于物体的重而产生的拉力，所以从B点竖直向下画出F2；力臂为支点到力的作用线的距离，所以从O点向F2或其延长线作垂线，垂线段即为力臂L2，如图所示：
。
解析：
【详解】
阻力为由于物体的重而产生的拉力，所以从B点竖直向下画出F2；力臂为支点到力的作用线的距离，所以从O点向F2或其延长线作垂线，垂线段即为力臂L2，如图所示：
。
10．在图中，杠杆在力、的作用下处于静止状态，为力的力臂。在图中画出力的力臂和力的示意图。

答案：【详解】
过支点作作用线的垂线段，即为的力臂；过动力臂的末端作垂直于的直线，与杠杆的交点为的作用点，为使杠杆处于平衡状态，则的方向向右上方，在线段末端标出箭头，标出动力，如下图
解析：
【详解】
过支点作作用线的垂线段，即为的力臂；过动力臂的末端作垂直于的直线，与杠杆的交点为的作用点，为使杠杆处于平衡状态，则的方向向右上方，在线段末端标出箭头，标出动力，如下图

11．如图所示，画出滑轮组的绕线方式，使所用拉力最小。

答案：【详解】
如图所示，该滑轮组是由一个定滑轮一个动滑轮组成，动滑轮上最多有三根绳子分担，此时的拉力最小，故先将绳子的一端固定在动滑轮的上面的钩子上，绕过定滑轮后再绕动滑轮，故如下图所示：
解析：
【详解】
如图所示，该滑轮组是由一个定滑轮一个动滑轮组成，动滑轮上最多有三根绳子分担，此时的拉力最小，故先将绳子的一端固定在动滑轮的上面的钩子上，绕过定滑轮后再绕动滑轮，故如下图所示：

12．要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法，并在绳子末端用F表示拉力方向。

答案：【详解】
只有一个动滑轮，要求最省力，绳子先系在动滑轮的固定挂钩上，然后绕过左边的定滑轮，再绕过动滑轮，如图所示：
。
解析：
【详解】
只有一个动滑轮，要求最省力，绳子先系在动滑轮的固定挂钩上，然后绕过左边的定滑轮，再绕过动滑轮，如图所示：
。
13．工人师傅站在地上把货物提起，如图所示，请画出绳子的绕线方式。

答案：【详解】
根据题意知道，要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，或者从绳子自由端向下从外向里绕绳，如下图
解析：
【详解】
根据题意知道，要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，或者从绳子自由端向下从外向里绕绳，如下图

14．如图，利用所示的滑轮组拉着物体A以最省力的绕线方式沿水平方向做匀速直线运动。

答案：【详解】
水平滑轮组中有一个动滑轮，滑轮组最省力时，为动滑轮上绳子的段数最多，有三段，绳子由动滑轮的左挂钩为连接起点反向绕成，如下图所示：
解析：
【详解】
水平滑轮组中有一个动滑轮，滑轮组最省力时，为动滑轮上绳子的段数最多，有三段，绳子由动滑轮的左挂钩为连接起点反向绕成，如下图所示：

15．如图所示，画出用该滑轮组提升水桶时，既省力又能改变力的方向的绕绳方法。

答案：【详解】
由题意知，既省力又改变力的方向，以绳子自由端的拉力方向应向下，所以绳子应从定滑轮的下挂钩开始绕起，依次绕过下面的动滑轮、上面的定滑轮；如图所示：
解析：
【详解】
