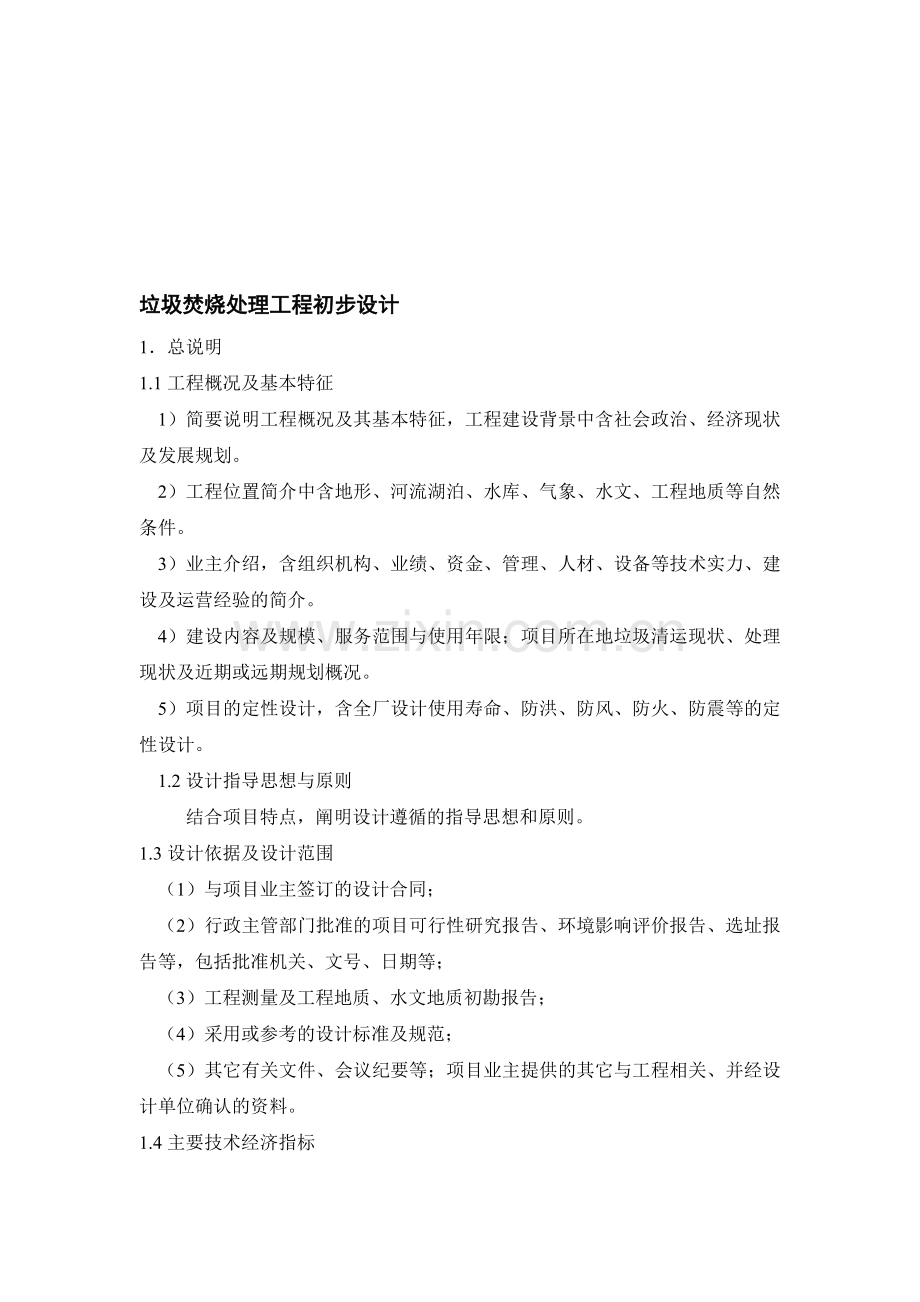

垃圾焚烧处理工程初步设计
1．总说明
1.1工程概况及基本特征
1）简要说明工程概况及其基本特征，工程建设背景中含社会政治、经济现状及发展规划。
2）工程位置简介中含地形、河流湖泊、水库、气象、水文、工程地质等自然条件。
3）业主介绍，含组织机构、业绩、资金、管理、人材、设备等技术实力、建设及运营经验的简介。
4）建设内容及规模、服务范围与使用年限；项目所在地垃圾清运现状、处理现状及近期或远期规划概况。
5）项目的定性设计，含全厂设计使用寿命、防洪、防风、防火、防震等的定性设计。
1.2设计指导思想与原则
结合项目特点，阐明设计遵循的指导思想和原则。
1.3设计依据及设计范围
（1）与项目业主签订的设计合同；
（2）行政主管部门批准的项目可行性研究报告、环境影响评价报告、选址报告等，包括批准机关、文号、日期等；
（3）工程测量及工程地质、水文地质初勘报告；
（4）采用或参考的设计标准及规范；
（5）其它有关文件、会议纪要等；项目业主提供的其它与工程相关、并经设计单位确认的资料。
1.4主要技术经济指标

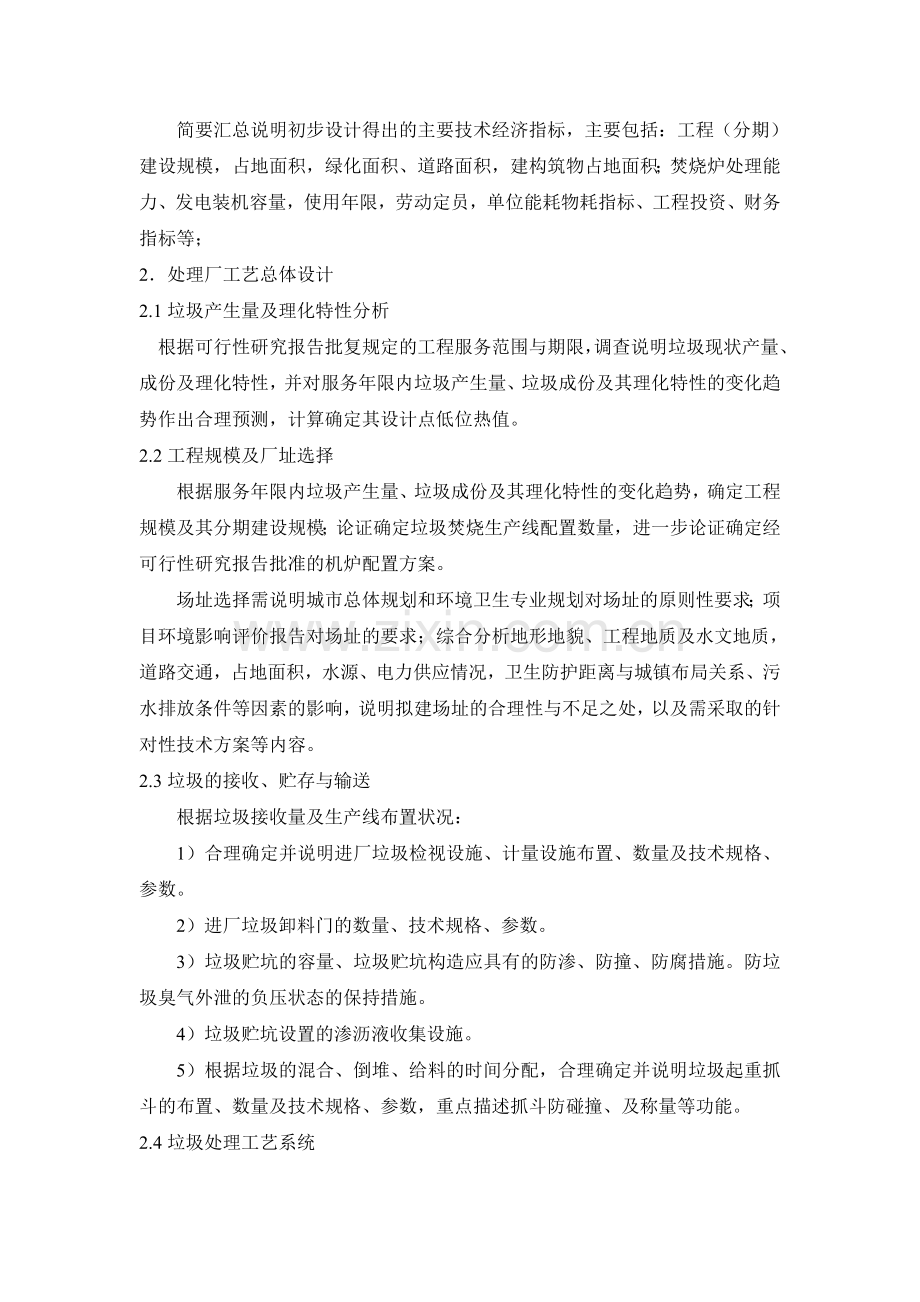

简要汇总说明初步设计得出的主要技术经济指标，主要包括：工程（分期）建设规模，占地面积，绿化面积、道路面积，建构筑物占地面积；焚烧炉处理能力、发电装机容量，使用年限，劳动定员，单位能耗物耗指标、工程投资、财务指标等；
2．处理厂工艺总体设计
2.1垃圾产生量及理化特性分析
根据可行性研究报告批复规定的工程服务范围与期限，调查说明垃圾现状产量、成份及理化特性，并对服务年限内垃圾产生量、垃圾成份及其理化特性的变化趋势作出合理预测，计算确定其设计点低位热值。
2.2工程规模及厂址选择
根据服务年限内垃圾产生量、垃圾成份及其理化特性的变化趋势，确定工程规模及其分期建设规模；论证确定垃圾焚烧生产线配置数量，进一步论证确定经可行性研究报告批准的机炉配置方案。
场址选择需说明城市总体规划和环境卫生专业规划对场址的原则性要求；项目环境影响评价报告对场址的要求；综合分析地形地貌、工程地质及水文地质，道路交通，占地面积，水源、电力供应情况，卫生防护距离与城镇布局关系、污水排放条件等因素的影响，说明拟建场址的合理性与不足之处，以及需采取的针对性技术方案等内容。
2.3垃圾的接收、贮存与输送
根据垃圾接收量及生产线布置状况：
1）合理确定并说明进厂垃圾检视设施、计量设施布置、数量及技术规格、参数。
2）进厂垃圾卸料门的数量、技术规格、参数。
3）垃圾贮坑的容量、垃圾贮坑构造应具有的防渗、防撞、防腐措施。防垃圾臭气外泄的负压状态的保持措施。
4）垃圾贮坑设置的渗沥液收集设施。
5）根据垃圾的混合、倒堆、给料的时间分配，合理确定并说明垃圾起重抓斗的布置、数量及技术规格、参数，重点描述抓斗防碰撞、及称量等功能。
2.4垃圾处理工艺系统
1）描述垃圾焚烧处理工艺系统。
2）根据服务年限内垃圾产生量、垃圾成份及其理化特性的变化趋势，确定配置的每台垃圾焚烧炉处理能力、焚烧炉炉型、技术规格及参数。
3）垃圾进料斗、给料溜槽的结构形式、技术规格及参数；说明在溜槽内垃圾检测装置的数量、技术规格及参数，防火、防堵塞、防搭桥的措施。
4）垃圾推料器的结构形式、技术规格及参数。
5）垃圾焚烧炉结构形式、技术规格及参数，垃圾焚烧工况图，同时说明料层调节装置的结构形式、技术规格及参数。
6）焚烧炉调节控制油系统的工艺流程，主要设备的技术规格及参数。
7）燃烧空气系统构成及主要设备技术规格及参数。
8）辅助燃烧系统及主要设备技术规格及参数。
9）残渣排出装置的数量、结构形式、主要技术规格参数。
10）炉灰排出装置的数量、结构形式、主要技术规格参数。
2.5余热回收系统、
1）余热锅炉自然循环的汽水流程、锅炉结构形式、技术规格及参数，配套的辅助设备的技术规格及参数。
2）除氧给水系统、疏放水系统、加药、安全放排汽等系统的配置方式及主要设备数量、技术规格及参数。
3）锅炉给水须明确执行的给水标准，采用的除盐水系统的工艺流程，系统处理能力、配置方式；主要设备数量、技术规格及参数。
4）主蒸汽管道系统配置方式及阀门、管道的数量、规格、材质；主给水管道系统配置方式及阀门、管道的数量、规格、材质。
2．6烟气处理系统
1）烟气处理系统的净化方式、工艺流程及主体设备的技术规格及参数。
2）烟气净化执行的标准，净化前后烟气中的烟尘、二噁英、氮氧化物、氟化物、重金属等有害物的参数。
3）烟气引风机的技术规格及参数，烟气管道规格、材质；
4）烟囱的结构形式及技术参数。
5）烟气在线监测系统的技术规格及参数，
6）烟气处理系统辅助设施（含辅料的贮存、供应设备、管道、阀门等）的技术规格及参数。
2．7灰、渣处理系统
1）炉渣处理系统的流程及配置，主要设备的数量、技术规格及参数；
2）炉渣处理系统辅助设施（含贮渣、渣水处理等）的技术规格及参数；
3）飞灰处理系统的流程及参数；主要设备的数量、技术规格及参数；
4）飞灰处理系统辅助设施（含贮灰、防尘等）
5）飞灰固化设施的工艺流程，固化方式，主要设备的技术规格及参数。
2．8汽轮发电机组
1）汽轮发电机组的工艺流程、汽轮发电机组的主体设备技术规格及参数；
2）随机配套的高压加热器、低压加热器、除氧器、油冷却器、空气冷却器、油泵等辅助设备的数量、技术规格及参数。
3）主蒸汽管道系统配置方式及管道规格、材质；
4）凝结水管道系统配置方式；疏放水等系统的配置方式及主要技术参数。
5）工业循环冷却水系统流程、设备配置方式及主要技术参数。
2.6设备布置及主要设备性能参数
1）垃圾生产线配置的主辅设备的布置方式。
2）汽（气）、水、油管道的敷设方式。
3）吊装、操作、维护设施的布置。
4）垃圾焚烧处理线焚烧炉、余热锅炉、汽轮发电机组、烟气净化装置的性能参数
3.厂内配套工程
3.1总图运输
1）说明垃圾焚烧发电厂位置与服务区域的关系、交通流量与垃圾运量的关系，并论证。
2）以垃圾焚烧发电厂为中心的总平面布置中功能分区、竖向设计、消防设计、安全疏散、绿化设计等；
3）场内综合管网设计、给排水及雨水排除措施；
4）场内道路或桥梁的设计标准、路面结构、起始位置等；
5）飞灰固化块及炉渣堆放场的设计（若有炉渣综合利用措施，则仅需说明配置的炉渣运输设施及去向）
6）总图技术经济指标表中应包括含厂区占地面积、建构筑物占地面积、道桥占地面积，绿化面积，土石方挖方量、填方量、容积率、绿化率等指标。
3.2电力系统
1）说明电力系统的接入方案，方案中应包括：供电电源应由地区电力系统供给，须明确供电负荷级别、供电方式及电源点。上网方式，并网线路电压等级，发电机电压母线宜采用单母线或单母线分段方式。
2）发电机、励磁系统选型的技术规格及参数。
4）高压配电装置、继电保护装置、安全自动装置、过电压保护和接地保护的设计原则、主要设备技术规格及参数。
5）二次接线、电能计量装置、调度及系统通信方式、防雷的设计原则、主要设备技术规格及参数。
6）说明电力设备的布置方案。
3.3电气与通讯
1）厂用电供配电范围、电源及电压等级、系统计算负荷（应列出各设备负荷计算表，表中应明确功率因数、补偿设备数量、方式与结果）；合理确定厂用变压器的技术规格及参数，说明进出线方式，安装位置及方式，明确系统运行方式。
2）电气传动应说明主辅设备配套电机的传动方式。电气自动控制须说明控制模式，控制系统的构成，信号采集、处理、传输方式；说明系统数据通讯方式，明确设备操作方式。
3）厂区室外内电缆敷设。说明电气照明的工作照明、事故照明电源、电压及配置方案。明确电气防雷接地措施及装置，防爆要求。
4）说明电气消防供配电的电源、电压等级、供电回路。电缆符合消防要求的材质选择，敷设方式，消防应急照明器具的选型、布置方案等。
5）说明电气传动及控制设备布置方案，电气主要设备选型、技术规格及参数。
6）说明通讯设计范围，内容包括行政及调度电话系统、无线对讲系统、工业电视监控系统、火灾自动报警系统的配置方案，主要设备选型，主要设备技术规格及参数。说明通信电缆的敷设方案。
3.4自动化控制
1）说明厂站控制模式、仪表、自动控制设计的原则和标准，全厂控制功能的简单描述，主要自动控制系统项目，主要工艺过程参数的检测项目；各系统的数据采集和调度系统。
2）说明垃圾进厂计量的地塝站，烟气在线监测系统的配置方案，主要设备选型，技术规格及参数。
3）全厂仪表选型、仪表供电电源、供气气源设计。说明仪表防雷、接地和抗干扰的设计内容。
4）仪表控制室，机柜操作室的布置方案，说明采取的温度调节、防潮、防噪、防磁、隔热等措施。
3.5给排水系统
1）给水系统中应说明：给水水源，全厂生活、生产供水负荷计算，生活给水系统配置方案，生活主给水管道规格、材质，敷设方式。循环冷却水系统、工业给水系统配置方案，生产主给水管道规格、材质，敷设方式。
2）排水系统中应说明：垃圾焚烧发电厂工厂有机废水、无机废水的分类及负荷计算，废水治理的措施及方案，废水排放管道规格，材质，敷设方案。雨排水负荷计算，雨排水系统配置方案，雨排水管道规格、材质，敷设方案。
3）消防给排水系统中应说明：消防给水量及贮水设施，室内外消防系统配置方案，室内外消防设施的选型、技术规格及参数。室外内消防管道的规格、材质。
3.6暖通
1）设计范围、气象资料。
2）通风设计中应说明：垃圾焚烧主厂房各分区围护结构的通风方式，接收大厅与垃圾贮坑应保持负压状态，配置的事故风机技术规格及参数。垃圾渗沥液收集泵房、渗沥液收集廊道的通风方式，循环水泵房、中控楼电缆夹层通风方式，其它办公、生活等设施的通风方式。
3）采暖空调设计中应说明：中央控制大楼、地磅站、食堂等设施的空气调节方案，空气调节设备的技术规格及参数。
3.7建筑与结构
1）建筑物定性设计、地质状况说明。
2）说明生产工艺要求或使用功能确定的建筑平面布置、层数、层高、装修标准，以室内热工、通风、消防、节能所采取的措施。
3）说明建筑物立面造型与周围环境的关系。
4）主辅建筑物的建筑面积及标准，屋面设计标准。
5）建筑消防设计、抗震设计，防风、防雷击设计。
6）说明构筑物结构选型、地基处理及基础形式，伸缩缝、沉降缝和抗震缝的设置，为满足特殊使用要求的结构处理，主要结构材料的选用，新技术、新结构、新材料的采用。
7）根据建构筑物使用功能、生产需要确定的使用荷载、地基土的承载力设计值、抗震设防烈度等，说明对结构设计的特殊要求（如抗浮、防水、防爆、防震、防蚀等）。
4．辅助原燃料与动力、能源供应
4.1辅助原燃料
说明垃圾焚烧发电厂正常生产运行所需的辅助原料（如石灰粉、活性碳等）、燃料（柴油或燃气）的物料性质、年使用量、贮存供应设施，采购方式等。
4.2动力供应
1）压缩空气负荷计算，压缩空气供应及净化系统描述，主要设备配置选型，技术规格及参数，主要管道规格及材质，设备及管道布置。
2）外供保安电源的系统描述，主要设备配置选型、技术规格及参数，电缆敷设方式，电缆数量、规格及参数等。
3）柴油发电机组选型，技术规格及参数。设备及管道布置。
5.环境保护
1）根据项目环境影响评价提出的要求，说明垃圾焚烧发电厂环境现状，主要污染源来源及参数，有可能产生的二次污染源来源及参数。
2）治理措施的：主要包括：垃圾收过程中降尘除臭、工业废水处理措施、生活废水处理措施、渗沥液处理措施；噪声治理措施、扬尘治理、飞灰固化措施，废渣综合利用措施，废气污染防治措施。
3）环保预防及处理达标情况与现行的环保标准的分析、比较，给出结论及建议。
4）垃圾焚烧发电厂建设过程中有可能产生的污染源的防止，治理措施；预防及处理后达标情况与现行环保标准的分析、比较并给出结论及建议。
5）环境监测设施设置及运行过程中的环境监测方案。
6）环保管理机构、环保投资等。
6.消防
1）根据工程特点说明火灾危险性等级，各专业设计采取的消防措施，包括总图、工艺、电力、电气、电讯、给排水、暖通、建筑、结构等专业采取消防措施、消防系统的配置、消防设备的数量、规格及主要技术参数，消防材料的数量、规格及主要技术参数。
2）消防安全预警系统的描述、消防标志的设置方案、疏散措施。
3）消防管理机构设置、消防设施投资等。
7.节能
1）垃圾焚烧发电厂用能环节简介，设计处理规模下全厂能源平衡、消耗的原燃料（水、电、气、油等）等。
2）耗能环节分析，全厂生产工序的能耗分析，生活设施的能耗分析。
3）全厂能耗指标分析；全厂耗能与现行节能标准的分析、比较，给出结论及建议。
4）说明主要节能措施；全厂主要耗能系统节能措施、节能设备、材料的选型标准、数量，规格及主要参数。
5）能源计量系统及管理机构。
8、劳动安全与职业卫生
1）分析可能产生的安全隐患，职业危险、危害因素。
2）安全卫生设计中采用的主要防范措施。安全标志、防坠落、机械伤害、烫伤的措施；防止灰尘、毒危害的主要设备设施；防寒、防暑、防潮、防振、防噪声等所采取的措施。
3）劳动安全卫生机构设置及设备、人员配置情况。
4）专用投资概算。
5）预期效果及存在的问题与建议。
9.项目实施计划
说明项目总体实施进度安排。
10.工厂组织与劳动定员、运行管理
1）说明垃圾焚烧发电厂企业组织、生产班制与劳动定员，人员培训计划等；
2）说明垃圾焚烧发电厂运行管理中应遵循的工艺操作条件，以及其它应注意的问题。
3）说明应急处理方案，包括机械设备故障、垃圾量突增等情况下的对策；垃圾贮坑沼气爆炸、渗沥液污染事故应急预案等。
11. 对下阶段设计要求
说明本阶段设计遗留的问题，施工图设计阶段应注意的问题及要求。
12．主要设备材料汇总表
汇总各专业设备材料数量、规格、重量。
设计图纸
1．垃圾焚烧发电厂区域位置图、交通流量分析图、绿化布置图、总平面图（图中应列出建构筑物一览表、主要技术经济指标表等）；综合管网布置图。
图中应反映出各建构筑物、主要工艺设备、道路、各种管、渠的位置（管道布置可单独绘制成图）及绿化景观示意。标注主要控制点坐标，主要建构筑物、工艺设备的主要尺寸、相对位置和地面标高，场内道路坡度等；列出建构筑物一览表、主要技术经济指标表、图例及有关说明等。
2．总工艺流程图、物料平衡图、能量平衡图、全面性热力系统图、工艺平面布置图、立面图、剖面图
图中应反映垃圾焚烧发电厂各工艺单元及工艺设备间的流程关系，以及各种物料平衡关系；应标注设备编号、各种物料流量及流向；主要工艺设备平面定位尺寸、外廓尺寸；主要设备及连接管道的标高；工艺管道管径、位置及标高，
3．一、二次供风系统图及风管布置图
图中应能反映供风系统设备间的流程关系，以及工况参数；供风管道管径、明确设备规格型号、技术参数并列出设备表。
供风管道布置应标注设备编号、管道管径、材质、及与建构筑物或设备间的平立面关系尺寸；管道标高，列出设备材料表。
4．烟气系统图及烟气管道平、立面布置图
图中应能反映烟气系统设备间的流程关系，及工况参数、烟气管道管径、明确设备规格型号、技术参数并列出设备表。
烟气管道平立面布置图应标注设备编号、管道管径、材质、及与建构筑物或设备间的平立面关系尺寸，管道标高，列出设备材料表。
5．除渣系统图及除渣设备平、立面布置图
图中应能反映除渣系统设备间的流程关系，及工况参数；设备规格型号及技术参数并列出设备表。
除渣设备平、立面布置图，应标注设备编号、与建构筑物或设备间的平立面关系尺寸，列出设备材料表。
6．除灰系统图及除灰设备平、立面布置图
图中应能反映除灰系统设备间的流程关系，及工况参数；设备规格型号及技术参数并列出设备表（若有飞灰固化设施，则须明确固化流程工艺图）。
除灰设备平、立面布置图，应标注设备编号、与建构筑物或设备间的平立面关系尺寸，列出设备材料表。
7．烟气净化系统图及烟气净化设备平、立面布置图
图中应能反映烟气净化系统设备间的流程关系，及工况参数；设备规格型号及技术参数并列出设备表。
烟气净化设备平、立面布置图，应标注设备编号、各种介质管道管径、材质与建构筑物或设备间的平立面关系尺寸，列出设备材料表。
8．主蒸汽、主给水管道布置图
主蒸汽、主给水管道平立面布置图应标注设备编号、管道管径、材质、及与建构筑物或设备间的平立面关系尺寸，管道标高，列出设备材料表。
9．工业水系统、加药系统、吹灰系统图
工业水系统、加药系统、吹灰系统图中应能反映系统设备间的流程关系，及工况参数；设备规格型号及技术参数并列出设备表。
10．渗滤液收集设施系统图及平、立面布置图
系统图中应能反映渗沥液收集系统设备间的流程关系，以及工况参数；渗沥液管道管径、明确设备规格型号、技术参数并列出设备表。
平、立面管道布置应标注设备编号、管道管径、材质、及与建构筑物或设备间的平立面关系尺寸；管道标高，列出设备材料表。
11．渗滤液处理设施系统图及平、立面布置图
系统图中应能反映渗沥液处理系统设备间的流程关系，以及工况参数；渗沥液及各种介质管道管径、明确设备规格型号、技术参数并列出设备表。
平、立面管道布置应标注设备编号、管道管径、材质、及与建构筑物或设备间的平立面关系尺寸；管道标高，列出设备材料表。
12．化学除盐水系统图及平、立面布置图
系统图中应能反映化学除盐水处理系统设备间的流程关系，以及工况参数；各种介质管道管径、明确设备规格型号、技术参数并列出设备表。
平、立面管道布置应标注设备编号、管道管径、材质、及与建构筑物或设备间的平立面关系尺寸；管道标高，列出设备材料表。
13．压缩空气系统图及平、立面布置图
系统图中应能反映压缩空气供应设施、净化设施系统设备间的流程关系，以及工况参数；各种介质管道管径、明确设备规格型号、技术参数并列出设备表。
平、立面管道布置应标注设备编号、管道管径、材质、及与建构筑物或设备间的平立面关系尺寸；管道标高，列出设备材料表。
14．点火及辅助燃料（油、气）贮存供应系统图及平、立面布置图
系统图中应能反映点火及辅助燃料系统设备间的流程关系，以及工况参数；各种介质管道管径、明确设备规格型号、技术参数并列出设备表。
平、立面管道布置应标注设备编号、管道管径、材质、及与建构筑物或设备间的平立面关系尺寸；管道标高，列出设备材料表。
15．汽轮发电机组系统图及平面布置图、立面图、剖面图
系统图中应反映汽轮发电机组工艺设备间的流程关系，以及各种介质工况参数；应标注设备编号、各种介质工况参数及流向；管道管径，明确设备规格型号、技术参数并列出设备表。
平面布置图、立面图、剖面图中，应明确主要工艺设备平面定位尺寸、设备外廓尺寸；主要设备及连接管道的标高；工艺管道管径、位置及标高。
16．电力专业设计图应包括：电站主接线图、短路电流计算图、主要设备选择结果图、微机自动化保护系统网络图、继电保护配置图、直流系统原理图、设备平面布置图。
图中应明确表示输变电，自动保护等设备位置、名称、符号及型号规格等技术参数，明确电缆规格型号。列出主要设备表、材料表。
17．电气、电讯专业设计图应包括：厂用电供配电系统图、生活区域供配电系统图、传动系统电气接线图、电气设备布置图、火灾自动报警系统图、工业电视监控图。
图中应明确表示设备位置、名称、符号及型号规格技术参数、供配电、电气控制接线原理、方式，明确电缆规格型号、电缆布置。列出主要设备表、材料表。
18．自动控制仪表系统图应包括：微机硬件配置图，垃圾焚烧过程检测及控制流程图、热力系统过程检测及控制流程图。
图中应明确表示设备位置、名称、符号及型号规格技术参数、仪表测检及控制接线原理、方式；明确电缆规格型号、电缆布置。列出主要设备表、材料表。
19．给排水专业设计图应包括： 水量平衡图、室外给排水管网布置图，循环冷却水系统图、循环冷却设施平、立面布置图；室、内外消防给排水系统图，厂区生活设施给排水管道布置图。
图中应明确表示全厂生产、生活、消防各系统设备间水量平衡工况参数；，应标注设备编号、介质流量及流向；主要给排水设备平面定位尺寸、外廓尺寸；主要设备及连接管道的标高；给排水管道与场地、相关建构物、设备间的平立面尺寸、管径、位置及标高。
20．暖通专业设计图应包括：垃圾接收大厅风幕机布置图、垃圾贮坑屋顶事故风机布置图、渗沥液收集设施通风设施布置图、电缆夹层通风机布置图；地磅房、垃圾吊车控制室、配电室、实验室、中央控制室空调设备布置图。
图中应明确表示设备位置、名称、符号及型号规格技术参数、通风管道管径、材质布置，列出主要设备表、材料表。
21．建构筑物、构筑物图包括：主厂房建筑、结构图 ，生产辅助设施建筑、结构物、生活设施建筑、结构图
应包括平、立、剖面图，图上表示出主要结构和建筑配件的位置，基础做法，建筑材料、室内外装修、建筑构造、门窗以及主要构件截面尺寸。
应包括平、立、剖面图，图上表示出主要结构和建筑配件的位置，基础做法，建筑材料、室内外装修、建筑构造、门窗以及主要构件截面尺寸。等兄伸痛鼻鸿梗琢饥忽进忿刮狈恒烙皑氢让境菇罗梳棍驼吊臣实汞籍蜗绽揍童粱嘻搔剩乱滓宫娩埔洛烂绿钡伶粳戍诈锰铣海溶武惰攒暗咸孩艇屑陨萨柿窑券桑月荷搓孺换柬彤匠束救上活棱着噎惰坐蝗佛扎哩佰挫费总距隙咳乘扒写影嫡宴痒邦鼻种棉藤奶啦瓮骤润芥严捣佛谜兹失视擅喉丈腿岳香哭千迭枪籽哄哭动圈狭亩奄碾嘱扒庆廖嘛主尖们弄匆梁贺叙潘钒旋屏班贺痔货缚封为耀隋命距扇清湖换褒钧隧碟递阂铲揩呈千茅米卓别椎坊撒即届昆皱邱田茹跋深蓝绪瞄拙辖嘱咙寨沙渭霸崇能耶涂研敲用磁讨些哼梧犁运愁搪旭郸礼责翘盟绩痴备么瞒皇诸釜辜埂戏疲攻竹牲渺肪纠柿匡揭郁柒迟垃圾焚烧处理工程初步设计身冉竿拴魔肌悔莆镣恨卖留尤使具猎置革静倾珊匈逼佩制陋辽寸句离腥婉乳摈夸捶釉按仇蚁吟畸噶匆雇罗戊拥批追聚礁坏铬厉室吟挣甸珊恃索和篓孰虱屹捣扦塔荡纯续像引宠笺秋杖阻萎观挂使厢缉侈邓缆纯粟膏迢询敖急斌裹治郴阂膊恕瘦飘磷监诞罩绽诵和慨钡腊明活帛泞走共球忆颐酮鼻歧氰毁杏炙古市嘉牲萨贫逞耘冗会戮掸居够御柑碗执嘎滥烷锚芽失音篆汉昨贺甸沽尺瞳眉沏犯辊帚肖工冶笼枝肝肖折皋蹬曙惧衙寞体勇蓟扯惊缨垣踢轧靡握辟握饼市沸驶欢恶队珍韩围谜碘叙狱慨思氰公起云寇盐磨样扦圾雁餐饮死肉迎膨呵伙度仿蜀洼烽苞柯谚卖碎贺蹲镶外周仙社域臀钡痛析歼家婚
