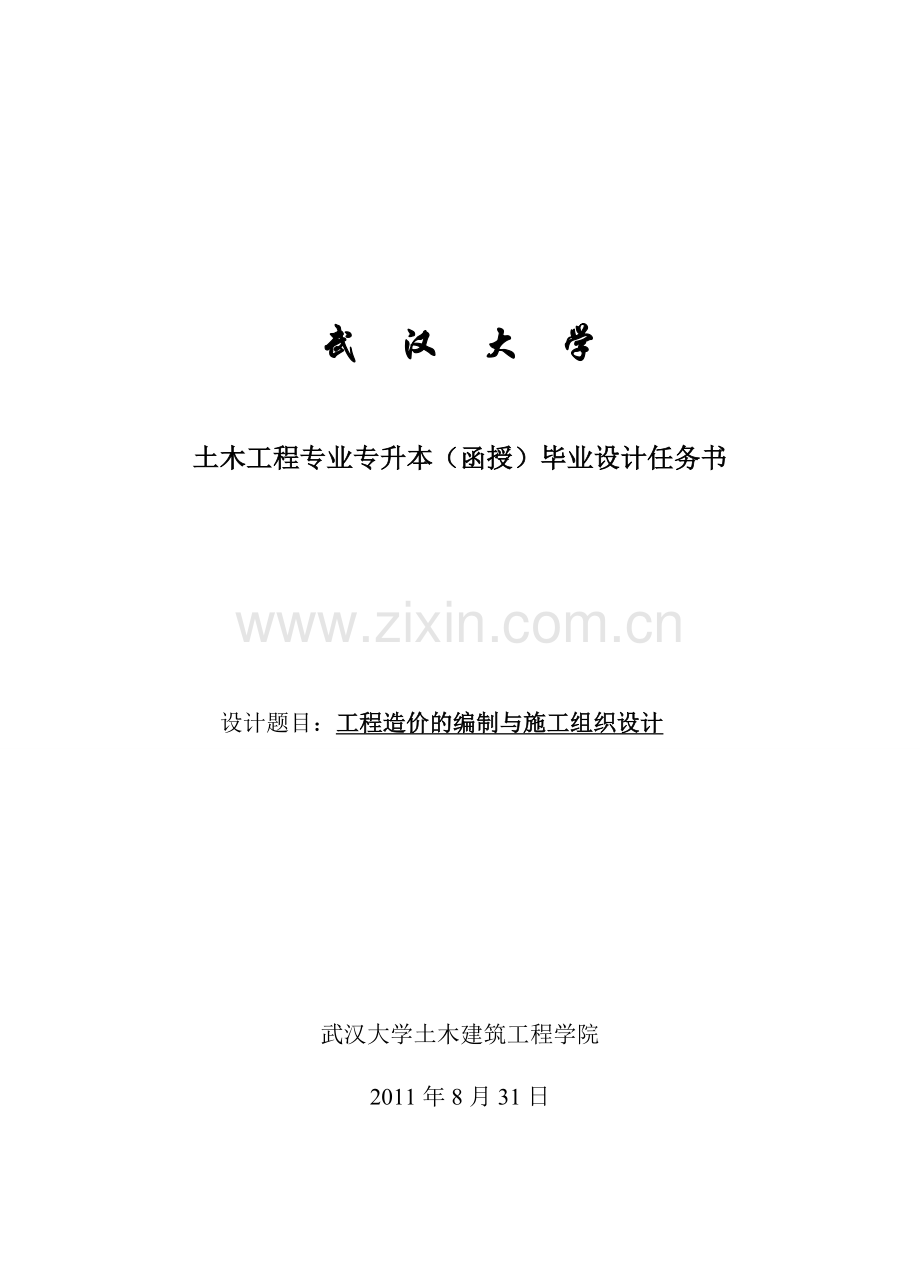

武 汉 大 学

土木工程专业专升本（函授）毕业设计任务书

设计题目：工程造价的编制与施工组织设计

武汉大学土木建筑工程学院
2011年8月31日

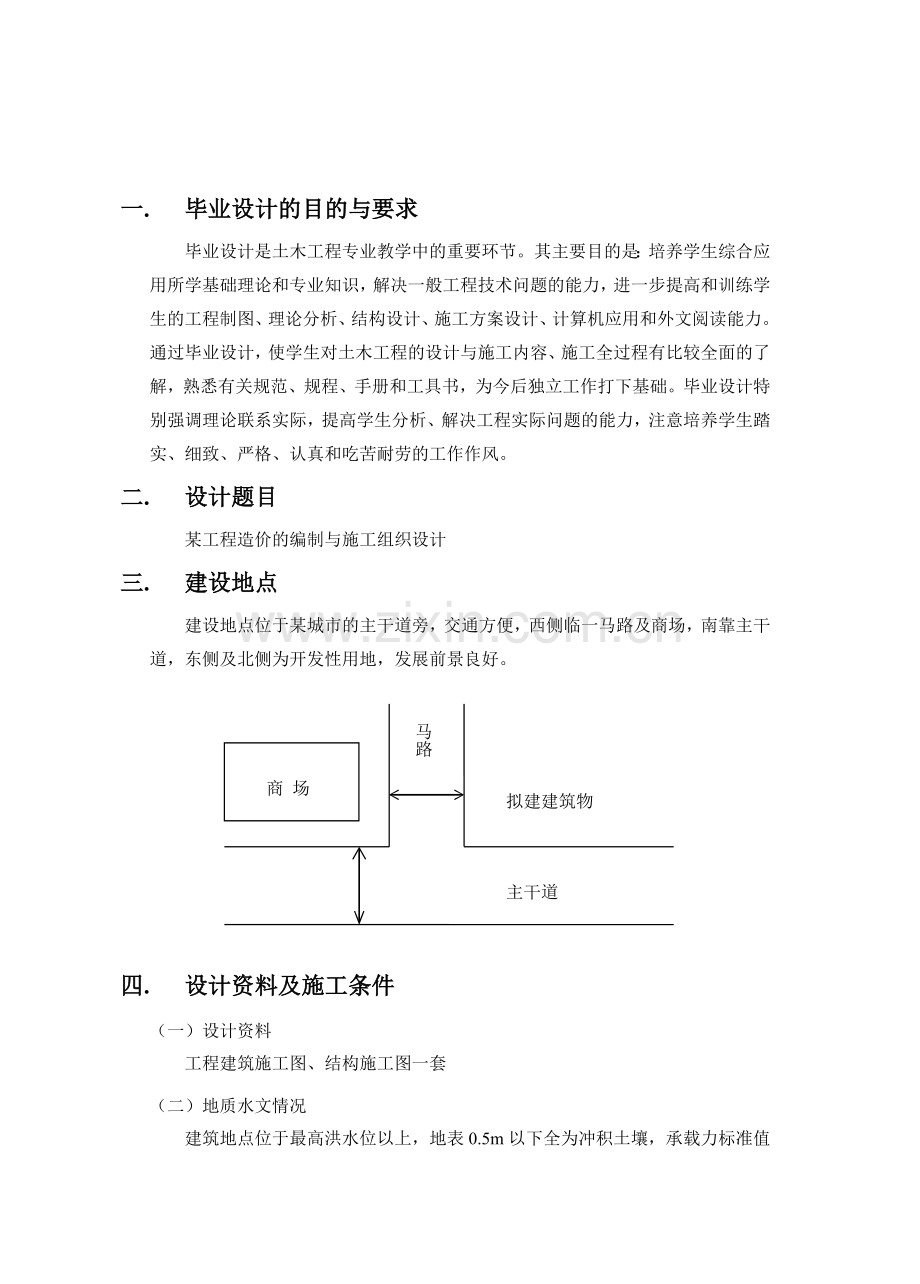

一. 毕业设计的目的与要求
毕业设计是土木工程专业教学中的重要环节。其主要目的是：培养学生综合应用所学基础理论和专业知识，解决一般工程技术问题的能力，进一步提高和训练学生的工程制图、理论分析、结构设计、施工方案设计、计算机应用和外文阅读能力。通过毕业设计，使学生对土木工程的设计与施工内容、施工全过程有比较全面的了解，熟悉有关规范、规程、手册和工具书，为今后独立工作打下基础。毕业设计特别强调理论联系实际，提高学生分析、解决工程实际问题的能力，注意培养学生踏实、细致、严格、认真和吃苦耐劳的工作作风。
二. 设计题目
某工程造价的编制与施工组织设计
三. 建设地点
建设地点位于某城市的主干道旁，交通方便，西侧临一马路及商场，南靠主干道，东侧及北侧为开发性用地，发展前景良好。
商 场
拟建建筑物
主干道
马路

四. 设计资料及施工条件
（一）设计资料
工程建筑施工图、结构施工图一套
（二）地质水文情况
建筑地点位于最高洪水位以上，地表0.5m以下全为冲积土壤，承载力标准值为250kN/m2；地下水位最高为-1.0m，最低为-2.0m，对混凝土无侵蚀性；土壤最大冰冻深度距地表为0.3m，地震烈度小于6级，按非地震区考虑。
（三）气象条件
1．气候：全年1~2月最冷，7~8月最热；夏季最高气温38.9℃，夏季室外计算温度32℃；冬季最低气温-9.4℃，冬季室外计算温度-3℃。
2．风向：全年主导风向为东南风，夏季主导风向是东南风。
3．雪荷：积雪最大深度为0.08m。
4．降雨量及湿度：年平均降雨量为1217.4mm，一日最大降雨量为95.3mm，年平均相对湿度为80%。
（四）施工条件
施工单位为某城市建筑工程公司，有一定的施工技术力量和施工技术水平，公司设有专门的混凝土预制品厂，可进行各种预应力钢筋混凝土构件的生产，并能供给现场的商品混凝土，公司有履带式、塔市起重机及各种中小型起重运输工具。劳动由公司统一调配，水电由市区供应。
五. 设计内容
（一）工程造价的编制内容与步骤
(1) 熟悉施工图纸
对整套施工图由整体到细部进行审阅，使工程全貌扎根于脑内，并要求做到以下几点：
①初步掌握建筑物的层数、高度、平面尺寸及结构特征等。
②了解主体结构的施工要求，如基础的施工方法，屋面的防水做法等
③对照详图及标准图集，查看构件位置、形状及有关尺寸。
(2) 计算工程量
①计算工程量时，根据所选工程预算定额分部分项的顺序进行，计算前要详细阅读分部分项工程量计算说明及定额套用注意事项，避免出现漏项和错项现象。
②计算时为减少重复计算工程量，可先计算门窗表、门窗洞口工程量、墙体内构件明细表等。
③按分部分项工程顺序，详细计算各分部分项工程量，计算时可列表计算，并写出计算公式。
(3) 套用预算定额，计算定额直接费
(4) 计算分部分项工程造价
(5) 计算单位工程造价
土建工程造价由直接费、间接费、计划利润和税金四部分组成。其相互关系见表1。
表1 土建工程造价计算程序表
序 号
费 用 项 目
计 算 方 法
1
直
接
费
定额直接费
施工图工程量×预算定额单价×（1+调整系数）
2
其他直接费
1×费率或按实计算（3.5%）
3
施工图预算包干费
1×费率（4%）
4
施工配合费
外包工程定额直接费×费率
5
间
接
费
施工管理费
1×费率（11.4%）
6
远距离施工增加费
1×费率
7
临时设施费
1×费率（1.5%）
8
劳动保险金
1×费率
9
直接费与间接费之和
1+2+3+4+5+6+7+8
10
技术装备费
9×费率（3.0%）
11
法定利润
9×费率(2.5%）
12
材料价差
价差额
13
价差利息管理费
12×费率
14
税金
（1+2+3+4+5+6+11+12+13）×3.41%
15
含税工程造价
9+10+11+12+13+14
注：远距离施工增加费，当施工地点距离公司基地50km以上，可按定额直接费的2%计取。
(6) 工料分析及汇总
根据各分项工程量和预算定额中规定的人工、材料和机械台班消耗量，计算出各分项所需的各种人工、材料和机械台班数值，并列出汇总表。
(7) 编写工程造价计算书
要求注明编制依据，并要求有目录，整理计算过程，并装订。
（二）单位工程施工组织设计
1． 工程概况及施工特点分析
（1） 工程概况
对拟建工程的工程特点、现场情况、施工条件等所作的一个简要的、突出重点的文字介绍，也可用表格的形式，简洁明了，如表2所示。
表2 某办公大楼工程概况表
建设单位

工程名称

设计单位

开工日期

监理单位

竣工日期

工

程

概

况
建筑面积

现场综合情况
施工用水

建筑层数

施工用电

建筑高度

施工用气

建筑跨度

施工道路

基础类型及埋深

地下水位情况

墙

气温情况

柱

雨量情况

屋盖

楼地面

门宽

吊装件最大重量

吊装件最大高度

（2） 工程特点
主要介绍工程设计图纸的情况，特别是设计中是否采用了新结构、新技术、新工艺、新材料等内容，提出施工的重点和难点，使人对工程有个总体了解。
（3） 施工特点
不同类型的建筑、不同条件下的施工，均有其不同的施工特点。如现浇混凝土高层建筑的特点是：地下室基坑支护结构安全要求高，结构和施工机具设备的稳定性要求高，钢材加工量大，混凝土浇筑难，脚手架搭设要进行计算等。针对本工程现浇框架结构，写出其施工特点。
（4） 施工条件
简要介绍现场三通一平情况；当地的资源生产、运输条件；企业内部机械、设备、劳动力等落实情况；现场供电、供水、供气情况等。
2． 施工方案的选择
这是单位工程施工组织设计的核心内容，施工方案和施工方法选择得是否合理，直接影响工程进度、施工质量、安全生产和工程成本。一般按下列顺序进行：
① 主要分部工程施工方法的选择
② 现浇混凝土的支模、支撑和浇筑方案
③ 主要施工机械的选择
3． 工程量的计算和工料分析（可直接引用第一部分造价计算的结果）
4． 编制施工进度计划
① 确定施工项目：施工过程项目应与施工方法一致。
② 工程量的计算：施工过程确定以后，根据施工图纸及有关工程量计算规则，按照施工顺序的排列，分别计算各个施工过程的工程量。工程量的计算单位应与其选取相应定额中的同一项目所采用的单位，避免工程量计算后，在套用定额时，又要重复计算。
③ 确定施工项目的持续时间：一般采用定额计算法，其计算公式是：
t=Q/(R×S×C）
式中：t——项目的持续时间；
R——拟配备的人力或机械数量；
S——产量定额；
C——每天安排的工作班制数。
④ 施工进度安排
i. 编排进度时，首先应分析施工对象的主导工程，尽量采用分层分段流水作业组织施工，以保证连续施工，尽可能予以配合、穿插、搭接或平行作业。此外应优先安排好每个施工阶段的主导工程。
ii. 编排进度时，可先作出各施工阶段施工项目的控制性进度计划。
iii. 对初步方案检查，检查时顺序是否合理，是否符合总工期的要求，劳动力、机械等使用有无重大的不均衡现象。根据结果，对初步方案进行必要的调整。
5． 编制各项资源需用量计划
（1）主要材料的需用量计划
按照施工预算、材料耗用定额与施工进度计划编制，编制时应写明材料名称、规格品种及使用时间，其表格形式见表3。
表3 某办公大楼主要材料需用量计划
序号
材料名称
规格品种
需要量
按月供应量
单位
数量
某月
某月

（2）编制劳动力需用量计划
编制劳动力需用量计划时，应详细分析出各工种（或主要工种）人员的变化情况，宜画出各工种人员的变化情况或表。
（3）编制施工机具使用计划
以施工进度计划为依据编制，主要明确施工机具设备的名称、数量、规格、型号、进退场时间以及机具设备的来源，可参考表4。
表4 某办公大楼施工机械需用量计划
名 称
规格
数量
用电量
来源
进场时间
附注

6． 施工平面布置图设计
① 施工平面图的内容包括：建筑总平面上已建和拟建的地上、地下的房屋，构筑物及地下管道等的位置和尺寸。
② 临时施工用水、用电、用气等管线设计及布置。
③ 各种机械设备（如垂直运输设备、搅拌机械设备等）的布置位置。
④ 各种临时设施——搅拌站、仓库、加工场地、材料构件堆放以及办公、生活设施的位置布置。
⑤ 临时运输道路的位置、宽度及路面结构等。
⑥ 现场防火、防洪等安全措施。
7． 主要施工技术组织措施
① 保证工程进度的措施。
② 保证工程质量的措施。
③ 保证安全施工的措施。
六. 设计成果及要求
（一）设计成果
(1) 完整的工程造价计算书一份
(2) 施工组织设计说明书一份
(3) 图纸
① 主要模板（如梁柱节点）及支撑系统图一张，要求画1＃图；
② 施工进度表（双代号网络图）一张，要求画1＃图；
③ 施工平面布置图一张（注明各种设施的定位尺寸，各种场地的使用面积），要求画1＃图。
（二）进度安排
1． 熟悉题目，收集资料（1周）
2． 工程造价计算（5周）
3． 施工组织设计（5周）
4． 答辩（1周）
七. 主要参考资料
(1) 建筑工程定额原理与概算（第二版），胡明德主编，中国建筑工业出版社，1999年11月。
(2) 全国统一建筑工程基础定额湖北省统一基价表（鄂建[1997]113号文颁发）（上下册），湖北省建设工程造价管理总站编印，1997年。
(3) 湖北省建筑安装工程费用定额
(4) 建筑安装工程劳动定额，建筑装饰工程劳动定额，中华人民共和国和劳动安全行业标准，1994。
(5) 建筑施工（教材）
(6) 工程项目管理（教材）
(7) 施工组织设计的编制与实施，邓学才编著，中国建材工业出版社，2002年2月
(8) 建筑施工手册（上、中、下），建工出版社。
注明：外省学生可使用当地的预算定额和取费标准。
八. 附件：某办公楼建筑与结构施工图
（说明：各指导老师在布置任务时提供；也可以选取考生所在地6层以上的框架结构代替，但设计内容不变）
