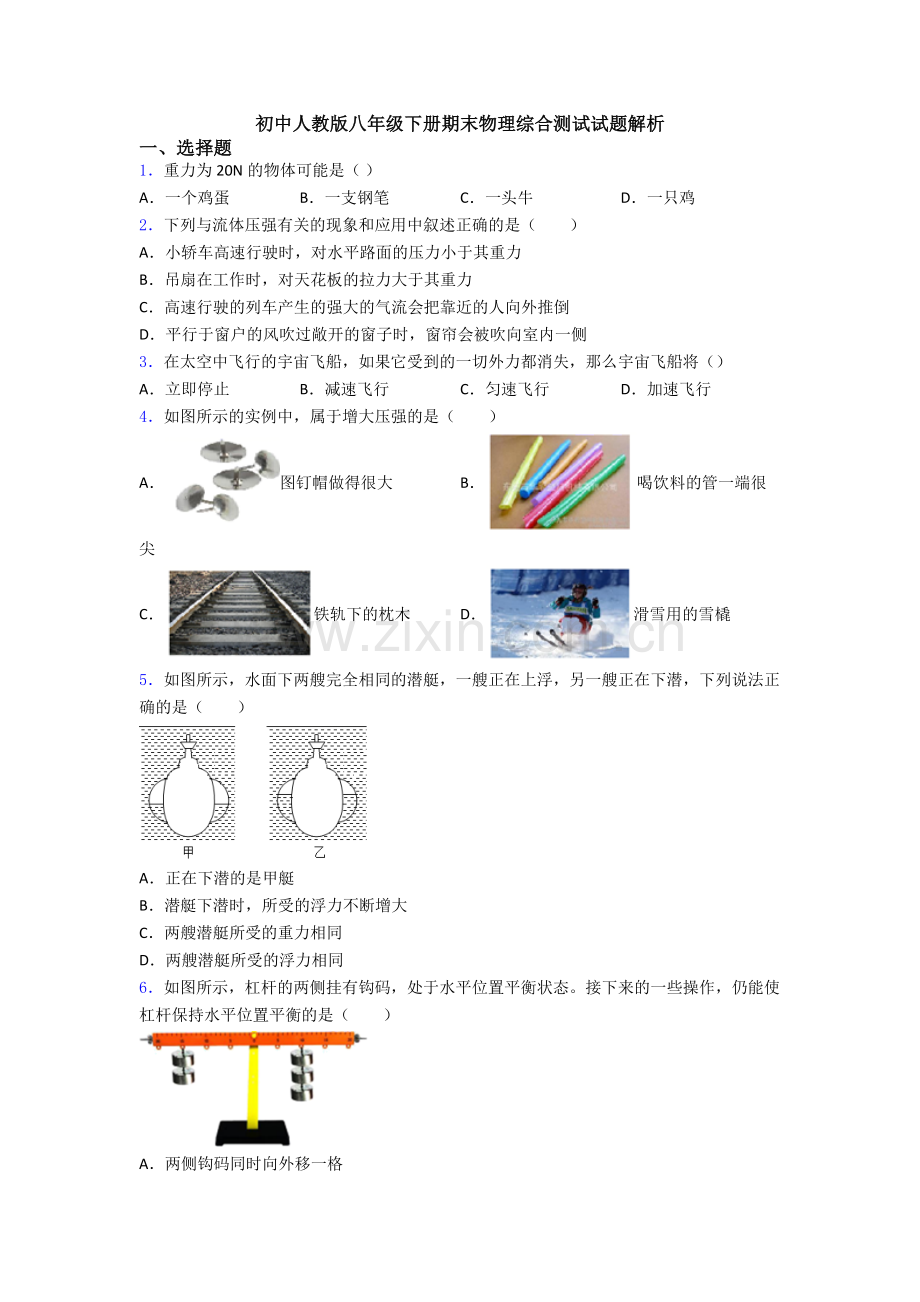

初中人教版八年级下册期末物理综合测试试题解析
一、选择题
1．重力为20N的物体可能是（ ）
A．一个鸡蛋 B．一支钢笔 C．一头牛 D．一只鸡
2．下列与流体压强有关的现象和应用中叙述正确的是（　　）
A．小轿车高速行驶时，对水平路面的压力小于其重力
B．吊扇在工作时，对天花板的拉力大于其重力
C．高速行驶的列车产生的强大的气流会把靠近的人向外推倒
D．平行于窗户的风吹过敞开的窗子时，窗帘会被吹向室内一侧
3．在太空中飞行的宇宙飞船，如果它受到的一切外力都消失，那么宇宙飞船将（）
A．立即停止 B．减速飞行 C．匀速飞行 D．加速飞行
4．如图所示的实例中，属于增大压强的是（　　）
A．图钉帽做得很大 B．喝饮料的管一端很尖
C．铁轨下的枕木 D．滑雪用的雪橇
5．如图所示，水面下两艘完全相同的潜艇，一艘正在上浮，另一艘正在下潜，下列说法正确的是（　　）

A．正在下潜的是甲艇
B．潜艇下潜时，所受的浮力不断增大
C．两艘潜艇所受的重力相同
D．两艘潜艇所受的浮力相同

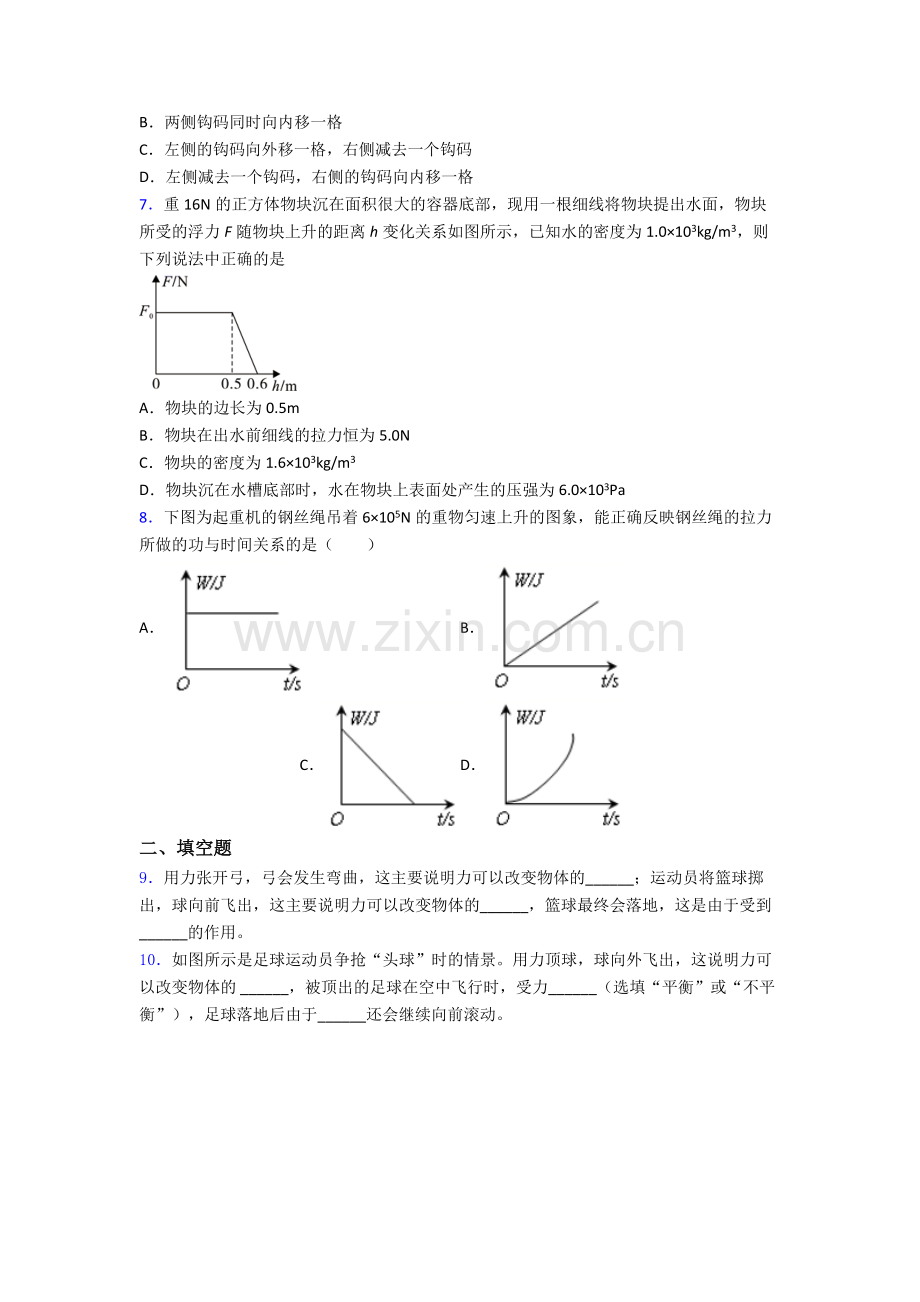

6．如图所示，杠杆的两侧挂有钩码，处于水平位置平衡状态。接下来的一些操作，仍能使杠杆保持水平位置平衡的是（　　）

A．两侧钩码同时向外移一格
B．两侧钩码同时向内移一格
C．左侧的钩码向外移一格，右侧减去一个钩码
D．左侧减去一个钩码，右侧的钩码向内移一格
7．重16N的正方体物块沉在面积很大的容器底部，现用一根细线将物块提出水面，物块所受的浮力F随物块上升的距离h变化关系如图所示，已知水的密度为1.0×103kg/m3，则下列说法中正确的是

A．物块的边长为0.5m
B．物块在出水前细线的拉力恒为5.0N
C．物块的密度为1.6×103kg/m3
D．物块沉在水槽底部时，水在物块上表面处产生的压强为6.0×103Pa
8．下图为起重机的钢丝绳吊着6×105N的重物匀速上升的图象，能正确反映钢丝绳的拉力所做的功与时间关系的是（　　）
A． B． C． D．
二、填空题
9．用力张开弓，弓会发生弯曲，这主要说明力可以改变物体的______；运动员将篮球掷出，球向前飞出，这主要说明力可以改变物体的______，篮球最终会落地，这是由于受到______的作用。
10．如图所示是足球运动员争抢“头球”时的情景。用力顶球，球向外飞出，这说明力可以改变物体的 ______，被顶出的足球在空中飞行时，受力______（选填“平衡”或“不平衡”），足球落地后由于______还会继续向前滚动。

11．生活中有很多增大或减小压强的应用，它们让我们的生活变得更加精彩：
（1）书包用宽的背带，是为了在压力一定时，通过______受力面积来减小压强；
（2）汽车窗户边放置有在紧急情况下使用的逃生安全锤，一端设计成锥形的，这样做的目的是通过______受力面积的方法，来______压强，从而破坏玻璃窗逃生。（以上三空均填“增大”或“减小”）
12．如图所示，小车匀速向右行驶，在车子光滑且水平表面上静止放置有甲、乙两个物体。乙在甲的正前方，甲、乙两个物体相距s，且乙的质量小于甲的质量。则_______（A．甲 B．乙）的动能大；假设小车的上表面足够长，不计空气阻力，小车遇到障碍物突然停止后，甲、乙两物体______（A．会 B．不会）相撞。

13．如图所示，放在水平面上的小车在水平向右的拉力F作用下做匀速直线运动，物体A处于静止状态。拉力F的大小为8N，弹簧测力计（自重不计）的示数为5N，则物体A所受摩擦力的大小为___________N，方向是___________，小车在水平方向上一共受到___________个力的作用。

14．在南京航空航天大学内，有一个风洞实验室，一架模型飞机固定在托盘测力计上（如图所示）。无风时，托盘测力计示数为 15N：当迎面吹着飞机的风速达到 20m/s 时，托盘测力计的示数为 9N，可以判定飞机受到了一个新的力。根据你的分析，飞机受到的该力大小为___________N，根据所学知识，我们可以推断飞机机翼形状应该是___________（选填“上凸下平”或“上平下凸”）。

15．如图是一种切甘蔗用的铡刀示意图。铡刀实质上是一种___________（选填“省力”或“费力”）杠杆，甘蔗放在___________（选填“a”或“b”）点更易被切断。

16．放在水平地面上的物体A受到水平向右的力F的作用。力F的大小以及物体A的运动速度大小v随时间t的变化情况如图乙、丙所示。根据图像信息回答当t=7s时，物体A受到的摩擦力f的大小为______N，方向为______。912s，物体克服摩擦力做的功是______J。

三、解答题
17．如图，一个木块从斜面上滑下，并在水平面上继续滑动。画出木块在斜面上时木块所受到重力与它对斜面的压力，并画出它在水平面上时所受的力。

18．（1）如图（1）所示是一辆静止在水平地面上的小车，在其支架的杆上固定一个质量为50g的小球，画出小球受到力的示意图。
（2）撬棒是生活中常用的劳动工具，如图（2）所示。请画出重物P对撬棒的压力F2，以及人压撬棒的力F1的力臂l1。

19．作图题：
（1）如图甲所示，一均匀轻杆可绕B处转动，在轻杆中间通过绳子挂有一重物。现用水平力F作用于A端，使杆保持静止，请作出力F的力臂l和杠杆所受的阻力F2______；

（2）请在图乙中画出使用该滑轮组最省力的绕线方式______。

20．某同学在探究“物体所受重力大小与物体质量的关系”的实验记录如下表：
实测物体
物体质量m（kg）
重力G（N）
比值G/m（N/kg）
物体1
0.1
0.98
9.8
物体2
0.2
1.96
9.8
物体3
0.3
2.94
9.8
（1）在实验过程中，需要的两个测量工具是___________、___________。
（2）分析表中实验数据，可以得出的结论是：物体的重力和质量成___________比，你判断的依据是___________。
（3）在图中，以质量为横坐标，重力为纵坐标，根据表格中的数据，画出重力与质量之间关系的图线。___________

（4）该小组的同学在继续探究“影响物体重力大小的因素”实验中，进行了 “物体重力的大小跟物体形状是否有关”的探究实验，他们用橡皮泥为实验对象，用小刀将橡皮泥雕刻成各种形状进行实验，实验数据如表所示。
被测物体
形状
重力
橡皮泥
正方体
4.8 N
球
4.2 N
三棱锥
3.6 N
他们分析实验数据得出的实验结论是：物体重力的大小与物体的形状有关。这个结论是___________（填“正确”或“错误”）的，依据是：___________。
21．某实验小组在“探究滑动摩擦力的大小与哪些因素有关”的实验中，组装了如图所示的实验装置，他们的主要实验步骤如下：
①将带滑轮的长木板放在水平桌面上，将细线的一端系在物体A的挂钩上，另一端绕过滑轮系在弹簧测力计的挂钩上，竖直向上________拉动弹簧测力计，使物体在水平力作用下沿水平木板做匀速直线运动，读出弹簧测力计的示数为F1并记录；
②取一块棉布铺在长木板上，将物体A放在上面，仿照步骤（1），读出弹簧测力计的示数为F2并记录；
③比较F2与F1，发现F2________F1（选填“=”或“≠”）。
④此实验说明：滑动摩擦力的大小与________有关。

二
22．用微小压强计来研究液体内部压强的规律，如图所示。
（1）实验前，用手轻轻按压微小压强计的橡皮膜进行气密性检查，现象如图所示，说明微小压强计______（选填“漏气”或“不漏气”）。

（2）把微小压强计放入液体中，通过观察U形管两边液面的高度差来判别金属盒处液体压强的大小，高度差越大，液体的压强______（选填“越大”或“越小”）。
（3）比较图①、②、③三幅图，可以得到：在同种液体同一深度处，液体内部向各个方向的压强大小______（选填“相等”或“不相等”）。
（4）比较图④、⑤、⑥三幅图，可以得到：在不同液体同一深度处，液体内部的压强_______（选填“相等”或“不相等”），液体压强大小与液体密度____（选填“有关”或“无关”）。已知ρ盐水>ρ水>ρ煤油，我们可以进一步得到结论：同一深度处，液体密度越大，液体内部的压强__________（选填“越大”或“越小”）。
二
23．某班物理实验小组的同学，利用图甲验证阿基米德原理。

（1）方案一：小军用石块按照如图甲所示的实验步骤依次进行实验，为减小测量误差并使操作最简便，最合理的操作步骤应该是___________。
①ACDB ②ABCD ③BACD ④CADB
（2）如图甲所示，通过探究，若等式______成立，则阿基米德原理成立。（用测力计示数所对应的字母表示）
（3）在采用图甲所示方式进行实验时，若测力计在整个过程中都没有进行调零，则小明同学________得出；若小空桶的桶壁上一开始粘有水，则小明________得出。（两空均选填“能”或“不能”）。
（4）方案二：如图乙所示，小川将装满水的溢水杯放在升降台上，当小川缓慢调高升降台，且容器不与重物接触时，发现随着重物浸入水中的体积越来越大，弹簧测力计的示数________（选填“变大”、“变小”或“不变”），且弹簧测力计示数的变化量________示数的变化量（选填“大于”、“小于”或“等于”），从而证明了。在这个过程中溢水杯对升降台的压力________（选填“变大”、“变小”或“不变”）。
24．如图所示为“探究物体动能大小跟哪些因素有关”的实验装置示意图；

（1）原理：运动的钢球A碰上木块B后，能将木块B撞出一段距离s；在同样的水平面上，木块B被撞得越远，钢球A对木块B做的功就越多，钢球A的动能就越大，通过木块B被撞的远近来反映钢球A动能大小的方法在物理学中属于 ______（选填“控制变量法”或“转换法”）；
（2）步骤：①让同一钢球A分别从不同高度由静止开始滚下，高度h越高，钢球运动到水平面时速度越 ______，木块B被撞得越远；②改变钢球的质量，让不同的钢球从 ______（选填“同一”或“不同”）高度由静止开始滚下，质量越大的钢球将木块B撞得越远；
（3）结论：通过多次实验表明，质量相同的物体，运动的速度越大，它的动能越大；运动速度相同的物体，质量越大，它的动能越 ______；
（4）某同学用如图所示的方法探究动能的大小与速度的关系，他将相同质量的小球从不同高度（h2>h1）由静止开始释放，通过观察木块在铁板和毛巾上滑行的距离来判断小球动能的大小，这种方法是 ______的（选填“正确”或“错误”）。
25．在“测量滑轮组的机械效率”的实验中，某组同学用滑轮安装了如图甲、乙所示的滑轮组，实验测得的数据如下表所示。
实验次数
钩码的重力G/N
钩码被提升的高度h/m
拉力F/N
绳端移动的距离s/m
机械效率η
1
2
0.1
1
0.3
66.7%
2
3
0.1
1.4
0.3
71.4%
3
4
0.1
1.8
0.3

4
2
0.1
1.5
0.2
66.7%

(1)使用图甲的滑轮组实验时，应该要沿____方向匀速拉动弹簧测力计；
(2)第3次实验数据是用图____（选填“甲”“乙”）所示的滑轮组测得的，其机械效率是_____（结果精确到0.1%）；
(3)通过分析第1、2、3次实验数据可得出结论：使用同一滑轮组提升重物时，钩码越重，滑轮组的机械效率越_____（选填“高”“低”），通过分析第____两次实验数据可得出结论：使用滑轮组提升相同的重物时，滑轮组的机械效率与绳子段数无关；
(4)同组同学发现实验过程中边拉动弹簧测力计边读数，弹簧测力计示数不稳定，该同学认为应该在弹簧测力计静止时读数，你认为他的想法______（选填“合理”“不合理”）。
(5)实验中多次改变提升钩码的重力来测量滑轮组的机械效率，其目的是_____（选填字母序号）
A．减小摩擦力 B．多次测量求平均值 C．获得多组数据归纳出物理规律
26．质量为6×103kg的汽车在平直的公路上以10m/s的速度匀速行驶，在行驶过程中受到的阻力等于车重的0.08倍，轮胎与地面的接触总面积为0.2m2，求：
（1）汽车所受重力的大小；
（2）汽车静止在水平地面上时对地面的压强；
（3）汽车匀速运动时牵引力大小。
27．如图所示是一种牲畜自动饮水装置的示意图。水箱底部有一出水孔，底盖A平时顶住水箱的出水孔，一旦饮水槽水位下降，浮球C受到的浮力减小，底盖A就会竖直向下移动与出水孔分离，水从水箱流出。饮水槽水位最高时浮球C恰好浸没，底盖A恰好封住水箱出水孔。设计水箱的最高水位为60cm，水箱出水孔横截面积是30cm2，底盖A及竖直杆B的总质量是400g，浮球C的质量是600g，体积是2dm3，ρ水＝1.0×103kg/m3，g=10N/kg，不计摩擦。
（1）写出此装置应用到的物理知识（至少说出两条）；
（2）通过计算说明，该自动饮水装置在水箱蓄满水时是否能正常工作；
（3）要想使该自动饮水装置在水箱蓄满水时正常工作，请提出两条改进措施。

28．如图是质量为60kg的工人利用滑轮组提升重为810N物体的示意图，某段提升过程中物体匀速上升的速度为0.1m/s，绳端的拉力为300N，不计绳重及绳与滑轮间的摩擦。求：
（1）工人拉绳子的速度；
（2）动滑轮的重力；
（3）滑轮组的机械效率；
（4）这名工人用该装置能提升物体的最大重力。

【参考答案】
一、选择题
1．D
解析：D
【详解】
重为20N的物体，它的质量为

A．一个鸡蛋的质量约为50g，即0.05kg，故A不符合题意；
B．一支钢笔的质量约为6g，即0.006kg，故B不符合题意；
C．一头牛的质量约为300kg，故C不符合题意；
D．一只鸡的质量约为2kg，故D符合题意。
故选D。
2．A
解析：A
【详解】
A．小汽车的形状上面凸起，下面平直，在水平路面上高速行驶时，流过上方的空气流速快，下方的流速慢，上方的压强小，下方的压强大，从而产生一个向上的升力，因此对水平路面的压力小于车的重力，故A正确；
B．电风扇转动时，风扇叶对空气施加了一个向下的力，由于物体间力的作用是相互的，空气对风扇叶施加了一个向上的反作用力；此时风扇叶受到了三个力的作用，重力G、固定杆对扇叶的拉力F、空气对扇叶施加的力F'′，风扇在这三个力的作用下在竖直方向上静止，所以

所以

故B错误；
C．人离火车太近，火车开动时，使人和火车之间的空气流动速度变大，压强变小，离站台远的地方气体相对流速较小，压强较大，人在内外压强差的作用下，被强大的气流压向列车，容易发生危险，故C错误；
D．平行于窗户的风吹过敞开的窗子时，外面空气流速快、压强小，内侧空气流速慢、压强大，窗口悬挂的窗帘会飘向窗外，故D错误。
故选A。
3．C
解析：C
【详解】
根据牛顿第一定律可知，原来飞行的宇宙飞船，如果它受到的一切外力都消失，那么宇宙飞船将保持原来的运动状态，以外力消失时的速度和方向，继续做匀速直线运动，故C符合题意，ABD不符合题意。
故选C。
4．B
解析：B
【详解】
A．图钉帽做得很大，是在压力一定时，增大受力面积减小压强，故A不符合题意；
B．喝饮料的管一端很尖，是在压力一定时，减小受力面积来增大压强，故B符合题意；
C．铁轨铺在枕木上，是在压力一定时，增大受力面积减小对路基的压强，保护路基，故C不符合题意；
D．滑雪用的雪橇。是在压力一定时，增大受力面积减小对地面的压强，故D不符合题意。
故选B。
5．D
解析：D
【详解】
AC．潜水艇是通过改变水舱中的水的重力来改变自身重力的，要使潜水艇上浮，应使潜水艇所受的浮力大于潜水艇的重力，所以水舱中水较少时潜水艇上浮，甲图潜艇水舱中的水较少，说明甲潜艇的重力较小，故甲图为上浮时的情景，乙图为下潜时的情景，故AC错误；
B．根据知，在没露出水面前，潜艇下潜时排开水的体积不变，所受的浮力不变，故B错误；
D．根据阿基米德原理可知，潜水艇所受的浮力等于潜水艇排开水的重力，因甲、乙两种情景潜水艇排开水的重力相等，故所受的浮力相等，故D正确。
故选D。
6．D
解析：D
【详解】
设一个钩码的重力为G，一个小格的长度为L
A．将杠杆两侧的钩码同时各向外移动一小格，则
左端
右端
则

故杠杆向右端下倾，故A不符合题意；
B．将杠杆两侧的钩码同时各向内移动一小格，则
左端
右端
则

故杠杆向左端下倾，故B不符合题意；
C．左侧的钩码向外移一格，右侧减去一个钩码，则
左端
右端
则

故杠杆向左端下倾，故C不符合题意；
D．左侧减去一个钩码，右侧的钩码向内移一格
左端
右端
则

故杠杆向左端下倾，故D符合题意；
故选D。
7．C
解析：C
【详解】
A．由图可知，当物块受到的浮力减小时，是物块不断露出水面的过程，故物块的边长为：a=0.6m-0.5m=0.1m，故A错误；
B．物块的体积：V=a3=(0.1m)3=1×10-3m3，根据阿基米德原理可知，物块浸没水中时受到的浮力：F浮=ρ水gV排=1.0×103kg/m3×10N/kg×1×10-3m3=10N，物块在出水前受到的拉力：F拉=G-F浮=16N-10N=6N，故B错误；
C．物块的质量：m===1.6kg，物块的密度：ρ===1.6×103kg/m3，故C正确；
D．由图可知，当物块沉在水槽底部时，其上表面在水下的深度为：h=0.5m，故此时上表面受到水的压强：p=ρ水gh=1.0×103kg/m3×10N/kg×0.5m=5×103Pa，故D错误．
8．B
解析：B
【详解】
W=Fs，拉力不变，重物匀速上升，随着时间的增加，距离越长，故功与时间成正比。
故选B。
二、填空题
9．形状 运动状态 重力
【详解】
[1] 用力张开弓，弓会发生弯曲，即在力的作用下弓的形状发生了改变，说明力改变了物体的形状。
[2]篮球在力的作用下，由静止变为运动，这主要说明力可以改变物体运动状态。
[3]投出的篮球受到重力的作用（空气阻力忽略），且重力的方向总是竖直向下，上升篮球最终会落地，是受重力的作用。
10．运动状态 不平衡 惯性
【详解】
[1]运动员用力顶球，球向外飞出，足球的运动方向发生改变，说明力可以改变物体的运动状态。
[2]物体处于静止状态或匀速直线运动状态时受力是平衡的，被顶出的足球在空中飞行时，沿弧线在空中做变速运动，其受力是不平衡的。
[3]足球落地后由于惯性要保持原来的运动状态，还会继续向前滚动。
11．增大 减小 增大
【详解】
（1）[1]书包用宽的背带，增大了受力面积，在压力一定时，根据可知，可以减小压强。
（2）[2][3]逃生安全锤有一端设计成锥形，锥形的一端面积小，这是在压力一定时，根据可知，通过减小受力面积来增大压强，从而破坏玻璃窗逃生。
12．A
解析：A B
【详解】
[1]甲、乙两个物体和小车一起沿水平方向向右运动，甲、乙两个物体和小车具有共同的速度，乙的质量小于甲的质量，所以乙的动能小于甲的动能，故选A。
[2]车停止前，两个物体和小车一起沿水平方向向右运动，两个物体和小车具有共同的速度，当小车突然停止时，由于物体在光滑接触面上，且不计空气阻力，物体在水平方向不再受任何力的作用，根据牛顿第一定律可得，物体将保持原来的速度做匀速直线运动，所以两个物体不会相撞，故选B。
13．A
解析：水平向右 三
【详解】
[1][2]物体A静止不动，所以A 受到弹簧测力计水平向左的拉力与A受到水平向右的摩擦力是一对平衡力，则
f=F′=5N
其方向水平向右。
[3]由于力的作用是相互的，所以，A对小车的摩擦力水平向左（大小也为5N）；小车在水平向右的拉力F作用下做加速直线运动时，地面对小车有一个水平向左的摩擦力，即小车在水平方向上一共受到3个力的作用。
14．F
解析：上凸下平
【详解】
[1]无风时，托盘测力计示数为15N，说明飞机受到的重力为 15N；对飞机吹风时托盘测力计的示数变为9牛，示数减小，说明飞机受到了一个向上的升力，升力的大小为
F′=G﹣F=15N﹣9N=6N
[2]根据流体流速越快的地方压强越小可知，等质量的空气在相同的时间内同时通过机翼的上表面和下表面，空气通过机翼上表面的流速大，压强较小；通过下表面的流速较小，压强大；所以飞机受到一个向上的升力，所以机翼上表面弯曲，下表面平直，也就是上凸下平。
15．省力 a
【详解】
[1]铡刀在使用时动力臂大于阻力臂，实质上是一种省力杠杆。
[2]甘蔗放在在a点比b点时的阻力臂更小，根据杠杆的平衡条件可知，动力会越小，更易被切断。
解析：省力 a
【详解】
[1]铡刀在使用时动力臂大于阻力臂，实质上是一种省力杠杆。
[2]甘蔗放在在a点比b点时的阻力臂更小，根据杠杆的平衡条件可知，动力会越小，更易被切断。
16．水平向左 54
【详解】
[1]由图丙图像可知，当运动9s以后物体A做匀速直线运动，处于平衡状态，此时受到水推力和摩擦力是一对平衡力；由乙图可知，912s，推力F＝6N，由二力平衡条件
解析：水平向左 54
【详解】
[1]由图丙图像可知，当运动9s以后物体A做匀速直线运动，处于平衡状态，此时受到水推力和摩擦力是一对平衡力；由乙图可知，912s，推力F＝6N，由二力平衡条件可得，摩擦力
f＝F＝6N
因物体受到的摩擦力只与接触面的粗糙程度和压力的大小有关，与运动的速度无关，所以，当t＝7s时，物体A做变速直线运动，受到的摩擦力也为6N。
[2]物体在水平面上向右运动，摩擦力方向与相对运动方向相反，所以摩擦力的方向为水平向左。
[3]由图丙知，912s，物体A做匀速直线运动，且v＝3m/s，物体运动的距离

则克服摩擦力做的功

三、解答题
17．【详解】
在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面向下、带箭头的线段即为压力的示意图；重力的方向是竖直向下的，作用在物体的重心上。木块在水平面上向右运动时，受到竖直向
解析：
【详解】
在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面向下、带箭头的线段即为压力的示意图；重力的方向是竖直向下的，作用在物体的重心上。木块在水平面上向右运动时，受到竖直向下的重力、竖直向上的支持力、水平向左的摩擦力，重力和支持力是一对平衡力，如图所示：

18．（1） ；（2）
【详解】
（1）小球的重力
G=mg=50×10-3kg×10N/kg=0.5N
小球固定在静止于水平地面的小车的支架杆上，所以小球处于静止状态，受力平衡。小球受到竖直向下的重力，
解析：（1） ；（2）
【详解】
（1）小球的重力
G=mg=50×10-3kg×10N/kg=0.5N
小球固定在静止于水平地面的小车的支架杆上，所以小球处于静止状态，受力平衡。小球受到竖直向下的重力，根据二力平衡条件可知，小球还应受到一个竖直向上的力（杆对小球竖直向上的力F）与小球重力平衡，且
F=G=0.5N
据此画出小球受到力的示意图如图所示：

（2）在重物P和撬棒的接触面上找一点作为力的作用点，画垂直于撬棒向下的线段，标出箭头，即为重物P对撬棒的压力F2，杠杆的支点为O，先延长力F1的作用线，然后从支点O向力F1的作用线作垂线段，即为F1的力臂l1，如图所示：

19．【详解】
（1）[1]由力臂的定义可知，力臂为支点到力的作用线的垂线段，故过支点B作力F延长线的垂线段，可得到力F的力臂如下图所示，杠杆所受的阻力为绳子对杠杆的拉力，方向竖直向下，
解析：
【详解】
（1）[1]由力臂的定义可知，力臂为支点到力的作用线的垂线段，故过支点B作力F延长线的垂线段，可得到力F的力臂如下图所示，杠杆所受的阻力为绳子对杠杆的拉力，方向竖直向下，故其所受阻力F2如下图所示：

（2）[2]要使滑轮组最省力，则滑轮组中动滑轮承重的绳子数应最多，故由图中可知，动滑轮上有三股绳子承重时滑轮组最省力，绕线方式如下图所示：

20．弹簧测力计 天平 正 见解析
错误 在实验中没有保证橡皮泥的质量不变
【详解】
（1）[1][2]本实验要测量物体的重力与质量，因此须用到弹簧测力计和
解析：弹簧测力计 天平 正 见解析
错误 在实验中没有保证橡皮泥的质量不变
【详解】
（1）[1][2]本实验要测量物体的重力与质量，因此须用到弹簧测力计和托盘天平。
（2）[3][4]分析数据可知，比值基本不变，等于9.8N/kg；故可得出的结论：物体的重力和质量成正比。
（3）[5]利用数学中描点连线的方法作图即可，如下图：

（4）[6][7]因为物体所受重力大小与质量有关，所以在探究重力大小与形状之间的关系时，应保证质量不变；该小组的同学用小刀将橡皮泥雕刻成各种形状进行实验，未保持橡皮泥的质量不变，所以得到了错误结论。
21．匀速 ≠ 接触面的粗糙程度
【详解】
①[1]在“探究滑动摩擦力的大小与哪些因素有关”的实验中，是利用物体作匀速直线运动时，根据二力平衡，可得拉力与滑动摩擦力相等，从而间接测量滑
解析：匀速 ≠ 接触面的粗糙程度
【详解】
①[1]在“探究滑动摩擦力的大小与哪些因素有关”的实验中，是利用物体作匀速直线运动时，根据二力平衡，可得拉力与滑动摩擦力相等，从而间接测量滑动摩擦力的原理，因此在实验过程中，需控制匀速拉动物体。
③[2]测F1时，物体A在长木板上匀速直线运动，测F2时，物体A在棉布上匀速度直线运动，两次实验，物体A对接触面的压力相同，而接触面粗糙程度不同，因此

④[3]两次实验过程中，物体A对接触面的压力相同，改变了接触面粗糙程度，根据结果可知滑动摩擦力的大小与接触面粗糙程度有关。
二
22．不漏气 越大 相等 不相等 有关 越大
【详解】
（1）[1]图中用手轻按压橡皮膜，U形管中两侧液面高度差明显，说明装置不漏气。
（2）[2]将液体的内部压强的
解析：不漏气 越大 相等 不相等 有关 越大
【详解】
（1）[1]图中用手轻按压橡皮膜，U形管中两侧液面高度差明显，说明装置不漏气。
（2）[2]将液体的内部压强的大小转换成U形管两边液面高度差的大小，液面高度差越大，表示液体内部的压强越大。
（3）[3]比较图①、②、③三个图，液体的密度和金属盒所处的深度相同，金属盒的方向不同，U形管内液面的高度差相同，说明金属盒处的液体压强相同，因此可以得出结论：同种液体在相同深度，液体内部向各个方向的压强都相等。
（4）[4][5][6]比较图④、⑤、⑥三个图，金属盒的方向和所处的深度相同，液体的密度不同，U形管内液面的高度差不同，说明液体压强不相等；深度相同时，盐水的密度最大，U形管内液面的高度差最大，煤油的密度最小，U形管内液面的高度差最小，说明液体压强大小与液体密度有关，同一深度时，液体密度越大，液体内部的压强越大。
二
23．③ F1﹣F3= F4﹣F2/ F4﹣F2= F1﹣F3 能 能 变小 等于 不变
【详解】
（1）[1]为了减小误差和实验操作方便，可以先测量空桶的重力
解析：③ F1﹣F3= F4﹣F2/ F4﹣F2= F1﹣F3 能 能 变小 等于 不变
【详解】
（1）[1]为了减小误差和实验操作方便，可以先测量空桶的重力，再测量石块的重力，随后将石块浸没在液体中读出测力计的示数，最后称出小桶和排开水的重力，故最合理的操作步骤应该是BACD。故③符合题意，①②④不符合题意。
故选③。
（2）[2]根据称重法测浮力
F浮＝G﹣F
可知，石块浸没在水中受到的浮力
F浮＝F1﹣F3
排开水的重力
G排＝F4﹣F2
若等式
F1﹣F3= F4﹣F2
成立，则阿基米德原理成立。
（3）[3]若弹簧测力计都没有校零，那么四次测量结果与对应的准确的测量值每次相差的值是不变的，故对应的两次测力计示数相减差值不变，那么所得浮力大小与排开水的重力大小应不变，则小明同学能得出

[4]若小空桶的桶壁上一开始粘有水，排开水的重力
G排＝F4﹣F2
则排开水的重力G排不受影响，因此小明仍能得出
F浮＝G排
（4）[5]重物浸入水中的体积越来越大时，排开液体的体积变大，根据F浮＝ρ液gV排可知，重物受到的浮力变大，根据称重法测测力
F浮＝G﹣F示
所以弹簧测力计A的示数
F示＝G﹣F浮
变小。
[6]弹簧测力计A示数的变化量即为物体受到的浮力大小，弹簧测力计B示数的变化量即为物体排开液体的重力，根据阿基米德原理可知，物体所受浮力的大小和排开液体的重力相等，所以弹簧测力计A示数的变化量和弹簧测力计B的示数变化量相等。
[7]将烧杯、水和物体看作一个整体，容器对升降台C的压力等于空杯和杯内水的总重与物体的重力之和再减去物体受到的拉力（大小等于测力计的示数），即
F压＝G杯+G杯内水+G物﹣F示
因
G物﹣F示＝F浮
所以
F压＝G杯+G杯内水+F浮
根据阿基米德原理
F浮＝G排水
所以
F压＝G杯+G杯内水+G排水
由于杯内的水和排出的水的总重等于原来杯子里的水，是个定值，所以在这个过程中容器对升降台C的压力不变。
24．转换法 大 同一 大 错误
【详解】
（1）[1]该实验中小球动能的大小是通过物体B移动的距离体现的，B被撞的越远，说明小球的动能越大，被撞的越近，说明小球的动能越小
解析：转换法 大 同一 大 错误
【详解】
（1）[1]该实验中小球动能的大小是通过物体B移动的距离体现的，B被撞的越远，说明小球的动能越大，被撞的越近，说明小球的动能越小，这里采用了转换法的思想。
（2）[2]①同一钢球从不同的高度由静止开始滚下，高度h越高，钢球运动到水平面时速度越大，把木块推得越远，则钢球对木块做的功多，钢球的动能大，说明了物体的动能与物体的速度有关，由此得出结论：在质量一定时，速度越大，物体的动能就越大。
[3]②要保证不同质量的钢球运动到水平面时的速度相同，应该让不同质量的钢球从同一高度滚下，质量大的把木块推的远，说明了动能的大小和质量有关，在速度一定时，质量越大，动能也就越大。
（3）[4]通过实验现象可得到结论：通过多次实验表明，质量相同的物体，运动的速度越大，它的动能越大；运动速度相同的物体，质量越大，它的动能越大。
（4）[5]用图示的方法探究动能的大小与速度的关系，应改变小球撞击木块前的速度，控制其它因素相同，而实验中没有控制水平面的粗糙程度相同，故该方法是错误的。
25．竖直向上 甲 高 1、4 不合理 C
【详解】
(1)[1]使用图甲的滑轮组实验时，应该要沿竖直向上方向匀速拉动弹簧测力计。
(2)[2]从表中数据可以
解析：竖直向上 甲 高 1、4 不合理 C
【详解】
(1)[1]使用图甲的滑轮组实验时，应该要沿竖直向上方向匀速拉动弹簧测力计。
(2)[2]从表中数据可以看到，第三次实验时，绳端移动的距离是钩码被提升的高度三倍，那么托着动滑轮的绳子是3条，那么图甲的动滑轮合适。
[3]第三次实验时，其所做的有用功

其所做的总功

其机械效率是

(3)[4]通过分析第1、2、3次实验数据可知，都是使用同一滑轮组，随着钩码重力的增加，机械效率也在变大，可得出结论：使用同一滑轮组提升重物时，钩码越重，滑轮组的机械效率越高。
[5]滑轮组提升相同的重物，观察表中数据可知，第一次和第四次的重物重力相同，滑轮组的机械效率也相同，再根据绳端移动的距离和钩码被提升的高度关系可知，托着动滑轮的绳子条数不同，可知道通过分析第1和4两次实验数据可得出结论：使用滑轮组提升相同的重物时，滑轮组的机械效率与绳子段数无关。
(4)[6]在弹簧测力计静止时读出了数据，由于不会克服绳与轮之间摩擦，所以测得的拉力偏小，这个想法是不正确的，没有考虑到摩擦对滑轮组机械效率的影响。
(5)[7]实验中多次改变提升钩码的重力来测量滑轮组的机械效率，其目的是获得多组数据归纳出物理规律。
故选C。
26．（1）6×104N；（2）3×105Pa；（3）4.8×103N
【详解】
解：（1）汽车的重力
（2）汽车静止在水平地面上时对地面的压力
汽车对水平地面的压强
（3）因汽车匀速行驶处于平衡状
解析：（1）6×104N；（2）3×105Pa；（3）4.8×103N
【详解】
解：（1）汽车的重力

（2）汽车静止在水平地面上时对地面的压力

汽车对水平地面的压强

（3）因汽车匀速行驶处于平衡状态，受到的牵引力和阻力是一对平衡力，所以汽车匀速运动时牵引力大小

答：（1）汽车所受重力为6×104N；
（2）汽车静止在水平地面上时对地面的压强为3×105Pa；
（3）汽车匀速运动时牵引力为4.8×103N。
27．（1）此装置应用了浮力、连通器、力的平衡等物理知识；（2）不能，计算见解析；（3）①增大浮子体积，②换体积不变，密度更小的浮子
【详解】
解：（1）由图中可知，此装置应用了浮力、连通器、力的平衡等物
解析：（1）此装置应用了浮力、连通器、力的平衡等物理知识；（2）不能，计算见解析；（3）①增大浮子体积，②换体积不变，密度更小的浮子
【详解】
解：（1）由图中可知，此装置应用了浮力、连通器、力的平衡等物理知识。
（2）以ABC为一整体进行受力分析，底盖A、竖直杆B和浮球C受到的重力为
G＝mg＝（600×10-3kg+400×10-3kg）×10N/kg＝10N
水箱中蓄满水时，由公式p＝ρgh及可得，水对底盖A向下的压力为
F水＝ρ水ghS＝1.0×103kg/m3×10N/kg×0.6m×30×10﹣4m2＝18N
故浮球C受到向下的力为
F下＝G+F水＝10N+18N＝28N
水箱中蓄满水时，由阿基米德原理可得浮球受到的最大浮力为
F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×2×10﹣3m3＝20N
因为F浮＜F下，所以这个自动装置在水箱蓄满水时不能正常工作。
（3）由（2）中可知，要想使这个自动装置正常工作，可采取的措施有：
①增大浮子体积；②换体积不变，密度更小的浮子。
答：（1）此装置应用了浮力、连通器、力的平衡等物理知识；
（2）该自动饮水装置在水箱蓄满水时不能正常工作；
（3）可用的改进措施有：①增大浮子体积；②换体积不变，密度更小的浮子。
28．（1）；（2）；（3）；（4）
【详解】
（1）由题意知，使用滑轮组工作时，动滑轮和重物的总重由3股绳子承担，工人拉绳子的速度为物体上升的速度的3倍，即
（2）动
