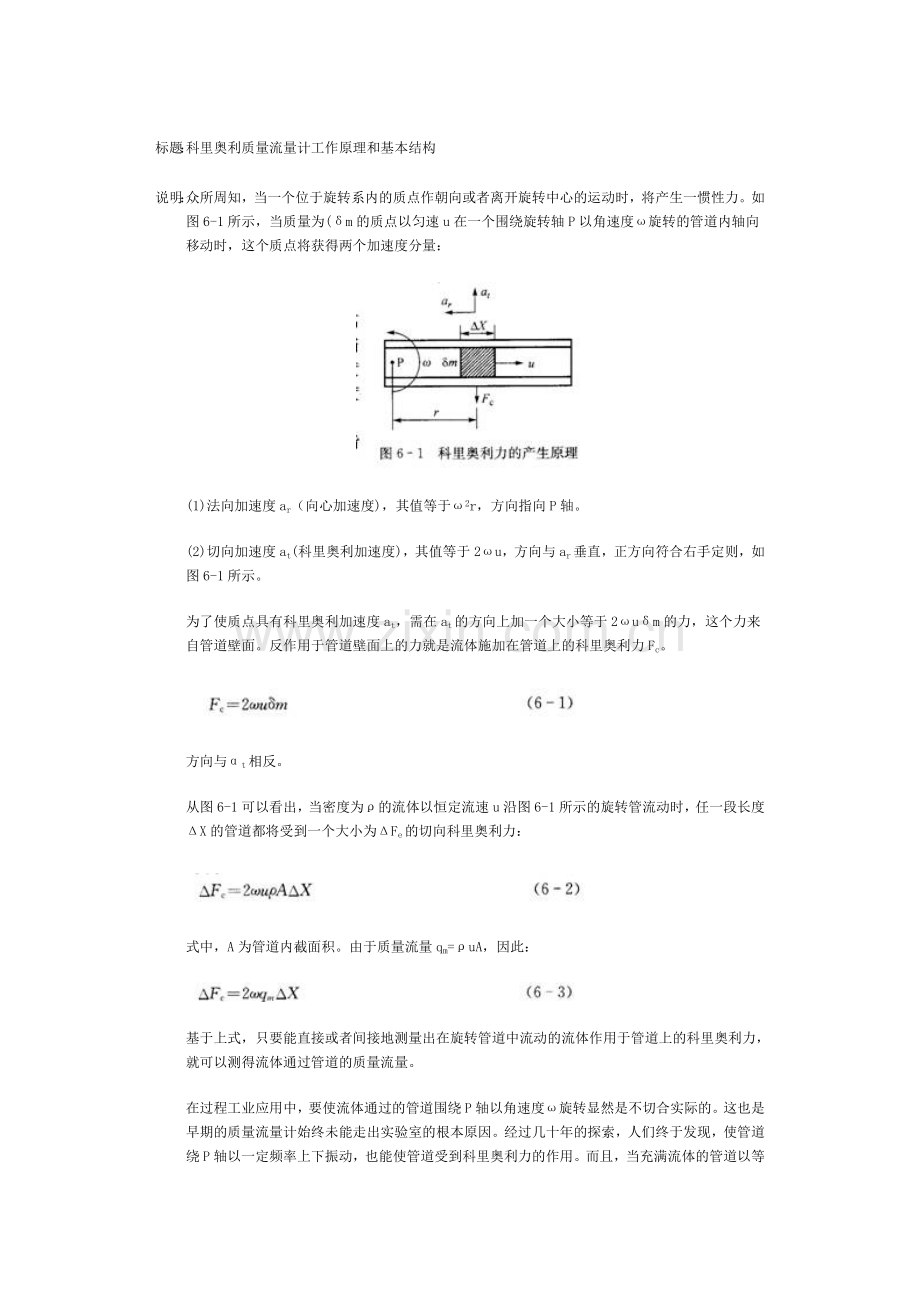

标题：科里奥利质量流量计工作原理和基本结构说明：众所周知，当一个位于旋转系内的质点作朝向或者离开旋转中心的运动时，将产生一惯性力。如图6-1所示，当质量为(m的质点以匀速u在一个围绕旋转轴P以角速度旋转的管道内轴向移动时，这个质点将获得两个加速度分量：(1)法向加速度ar（向心加速度)，其值等于2r，方向指向P轴。(2)切向加速度at(科里奥利加速度)，其值等于2u，方向与ar垂直，正方向符合右手定则，如图6-1所示。为了使质点具有科里奥利加速度at，需在at的方向上加一个大小等于2um的力，这个力来自管道壁面。反作用于管道壁面上的力就是流体施加在管道上的科里奥利力Fc。方向与t相反。从图6-1可以看出，当密度为的流体以恒定流速u沿图6-1所示的旋转管流动时，任一段长度X的管道都将受到一个大小为Fe的切向科里奥利力：式中，A为管道内截面积。由于质量流量qm=uA，因此：基于上式，只要能直接或者间接地测量出在旋转管道中流动的流体作用于管道上的科里奥利力，就可以测得流体通过管道的质量流量。 在过程工业应用中，要使流体通过的管道围绕P轴以角速度旋转显然是不切合实际的。这也是早期的质量流量计始终未能走出实验室的根本原因。经过几十年的探索，人们终于发现，使管道绕P轴以一定频率上下振动，也能使管道受到科里奥利力的作用。而且，当充满流体的管道以等于或接近于其自振频率振动时，维持管道振动所需的驱动力是很小的。从而从根本上解决了CMF的结构问题。为CMF的迅速商用化打下了基础。经过近二十年的发展，以科里奥利力为原理而设计的质量流量计已有多种形式。根据检测管的形状来分，大体上可以归纳为四类，即：直管型和弯管型；单管型和多管型(一般为双管型)。弯管型检测管的仪表管道刚度低，自振频率也低，可以采用较厚的管壁，仪表耐磨、耐腐蚀性能较好，但易存积气体和残渣引起附加误差。直管型仪表不易存积气体，流量传感器尺寸小，重量轻。但自振频率高，为使自振频率不至于太高，往往管壁做得较薄，易受磨损和腐蚀。单管型仪表不分流，测量管中流量处处相等，对稳定零点有好外，也便于清洗，但易受外界振动的干扰，仅见于早期的产品和一些小口径仪表。双管型仪表由于实现了两管相位差的测量，可降低外界振动干扰的影响。科氏力质量流量计的性能特点： 与传统的流量测量方式相比，该流量计具体优点有如下几个方面: 直接测量管道内流体的质量流量 测量准确度高、重复性好，可在较大量程比范围内，对流体质量流量实现高准确度直接测量。 计量的准确度高 该流量计的质量流量测量准确度是0.2级；同时，它还能准确地测出流体介质的温度和密度。 工作稳定可靠 流量计管道内部无障碍物和活动部件，因而可靠性高、寿命长、维修量小；使用方便、安全。 适应的流体介质面宽 除一般粘度的均匀流体外，还可测量高粘度、非牛顿型流体；不仅可以测量单一溶液的流体参数，还可以测量混合较均匀的多相流；无论介质是层流还是紊流，都不影响其测量准确度。 广泛的应用领域 可在石油化工、制药、造纸、食品、能源等多种领域实施计量和监控。 防腐性能好 能适用各种常见的腐蚀性流体介质。 多种实时在线测控功能 除质量流量外，还可直接测量流体的密度和温度。智能化的流量变送器，可提供多种参数的显示和控制功能，是一种集多功能为一体的流量测控仪表。 可扩展性好 公司可根据用户需要,专门设计和制造特殊规格型号和特殊功能的质量流量计；还可进行远程监控操作等。 两相分离计量的另一种形式的计量设备由两相分离器、质量流量计和气体流量计组成。质量流量计测量分离出的液量，并计算出其中的含水率，从而测量出油井的油、气、水产量。这种计算装置投资较少、操作简便，在我国油田中获得了较多的应用。 由这一段话可以看出液体和气体的计量是有区别的。 点击下面的文字可以看清楚的。 物业安保培训方案 为规范保安工作，使保安工作系统化/规范化,最终使保安具备满足工作需要的知识和技能，特制定本教学教材大纲。一、课程设置及内容全部课程分为专业理论知识和技能训练两大科目。其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的1）保安人员培训应以保安理论知识、消防知识、法律常识教学为主，在教学过程中，应要求学员全面熟知保安理论知识及消防专业知识，在工作中的操作与运用，并基本掌握现场保护及处理知识2）职业道德课程的教学应根据不同的岗位元而予以不同的内容，使保安在各自不同的工作岗位上都能养成具有本职业特点的良好职业道德和行为规范）法律常识教学是理论课的主要内容之一，要求所有保安都应熟知国家有关法律、法规，成为懂法、知法、守法的公民，运用法律这一有力武器与违法犯罪分子作斗争。工作入口门卫守护，定点守卫及区域巡逻为主要内容，在日常管理和发生突发事件时能够运用所学的技能保护公司财产以及自身安全。2、培训要求1）保安理论培训通过培训使保安熟知保安工作性质、地位、任务、及工作职责权限，同时全面掌握保安专业知识以及在具体工作中应注意的事项及一般情况处置的原则和方法。2）消防知识及消防器材的使用通过培训使保安熟知掌握消防工作的方针任务和意义，熟知各种防火的措施和消防器材设施的操作及使用方法，做到防患于未燃，保护公司财产和员工生命财产的安全。3) 法律常识及职业道德教育通过法律常识及职业道德教育，使保安树立法律意识和良好的职业道德观念，能够运用法律知识正确处理工作中发生的各种问题；增强保安人员爱岗敬业、无私奉献更好的为公司服务的精神。4) 工作技能培训物业安保培训方案 为规范保安工作，使保安工作系统化/规范化,最终使保安具备满足工作需要的知识和技能，特制定本教学教材大纲。一、课程设置及内容全部课程分为专业理论知识和技能训练两大科目。其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的1）保安人员培训应以保安理论知识、消防知识、法律常识教学为主，在教学过程中，应要求学员全面熟知保安理论知识及消防专业知识，在工作中的操作与运用，并基本掌握现场保护及处理知识2）职业道德课程的教学应根据不同的岗位元而予以不同的内容，使保安在各自不同的工作岗位上都能养成具有本职业特点的良好职业道德和行为规范）法律常识教学是理论课的主要内容之一，要求所有保安都应熟知国家有关法律、法规，成为懂法、知法、守法的公民，运用法律这一有力武器与违法犯罪分子作斗争。工作入口门卫守护，定点守卫及区域巡逻为主要内容，在日常管理和发生突发事件时能够运用所学的技能保护公司财产以及自身安全。2、培训要求1）保安理论培训通过培训使保安熟知保安工作性质、地位、任务、及工作职责权限，同时全面掌握保安专业知识以及在具体工作中应注意的事项及一般情况处置的原则和方法。2）消防知识及消防器材的使用通过培训使保安熟知掌握消防工作的方针任务和意义，熟知各种防火的措施和消防器材设施的操作及使用方法，做到防患于未燃，保护公司财产和员工生命财产的安全。3) 法律常识及职业道德教育通过法律常识及职业道德教育，使保安树立法律意识和良好的职业道德观念，能够运用法律知识正确处理工作中发生的各种问题；增强保安人员爱岗敬业、无私奉献更好的为公司服务的精神。4) 工作技能培训
