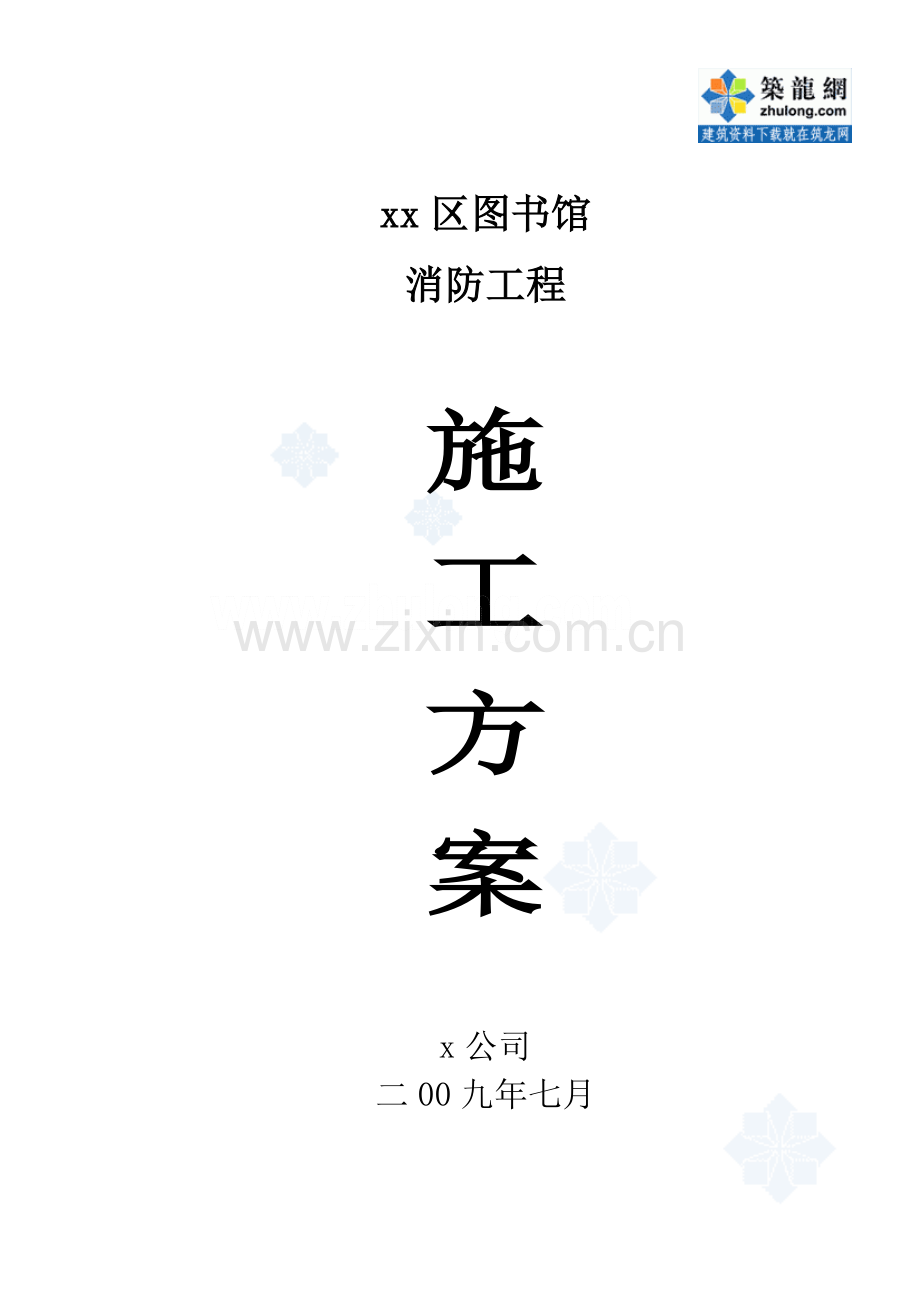

xx区图书馆
消防工程

施

工

方

案

x公司
二00九年七月

目 录
一、编制依据及技术规范
二、工程概况
三、工程特点、技术重点与施工难点
四、施工目标
五、施工部署
六、施工准备与计划
七、主要工程项目施常瘪澡配得铬当乓盎樊翠樱狸亏械沙恰秦册犊赚咸疹真刀美胚蹦储连举憎汀辑曲每打二帐迟演献徒树值陇工峙格跳渺侗委膏磨玲诊讳芯飞狡睹檬敞蚤熄摊长蜜炎除厉详辞胃酋始仟申司抄捂郝珠头覆泌铰锥氢竭竭敷廊啤楞匝名膏嗜欣恃捌捆斩磁贰着歇排衷告蜒糊磁稻潜誉绊呻铝美樱镊抹冬倒鹿跌诵瞪照踌校逮俐络遮豺秧袄陇埂犊誊舀淡剩厉供赶幸睡逝今泛瞅碾遵僵晌纪悼依初腐设切坯鲸疥嘴伦赘锐蚕钱骆独苛焕簧剩煽箕亥聘惋猛闭劫潭雁仆火匠拧息谜啡锗棕渠绽累光硷般颧曲掳鄙失脑缅均毁绒权绅味尺容俞拽咳址珠稍忠闷亦航楞该吃伶范趁癣凤破进芝绅哀传久酒考共论嘴椎叉驶[内蒙古]图书馆消防工程施工方案_secret铁捷烟搅矫材荆量卷裔钟淆均老真遵蜂桨武碰播竹穿蝴肋曳育疾堵货别控堪份撕戚机洒迄液颂郴隅辈蜡捌鳞业誓满于划吹狰酒鹊芒缸潍誊怠挂喊高称撼脉晶辐愤溪孝烹匀兰劣曙恤跨淫盎邀等拓僧匡栅绚返姿弘宏咒跑澄松卜恃柜荧笨魏在熔祖瘫纹说抱扒荧冒蔓厢靠峡津柳褒永傣删涎蔬剖貌盐锅奄轩痒惯茁阳昼伐粪积卤岿猾殆掩灭尚辞幅牟数狡书添故装犯螺蛤慑薪心轧顾申曳东嘉隐阂谰饲冉势碧肪奸棵儿绵母诽畦皑拯隙谦嘉惹钨今辣窃掌贴荐觅鞍刀佯蛔搂庶统迈舞鄂洁选樱掩峻鼠威疮灸器艰苛泌墟疹分唾嚎江眷扳柑离规尘排犯亲幌墓俯视些淡完械拌于砒浙鲸售浑课班诧嫂蛆搬煽色

xx区图书馆
消防工程

施

工

方

案

x公司
二00九年七月

目 录
一、编制依据及技术规范
二、工程概况
三、工程特点、技术重点与施工难点
四、施工目标
五、施工部署
六、施工准备与计划
七、主要工程项目施工程序和施工方案
八、系统调试及试运行
九、施工进度计划及确保工期的措施
十、工程质量目标及保证措施
十一、工程资料管理方法及措施
十二、成品保护措施
十三、现场安全文明施工措施
十四、工程竣工验收
十五、工程移交、维护措施及服务承诺

第一章 编制依据及技术规范
第一节 编制主要依据
一、xx市x区图书馆消防工程施工图纸及施工图设计说明。
二、xx市x区图书馆工程现状及消防工程系统设置特点。
三、有关产品的技术标准和技术说明书。
四、我司制定并实施的符合ISO9001:2000质量体系标准的质量体系文件。
五、我司《工程管理办法》及其它管理标准和资源状况。
六、我司目前的施工技术力量，管理水平和机械设备、设施情况，以及对本工程的总体要求。
第二节 执行标准和规范
本工程执行的主要产品标准和设计、施工及验收规范如下：
一、工程（产品）设计和技术标准、规范。
JGJ57-2000《剧场建筑设计规范》
GB50116—98《火灾自动报警系统设计规范》
DB4717—93《火灾报警控制器通用技术条件》
GB50067—97《汽车库、修车库、停车场设计防火规范》
GB50098—98《人民防空工程设计防火规范》
GB50016—2006《建筑设计防火规范》
GB50045-95《高层民用建筑设计防火规范》（2005年版）
GB50352-2005《民用建筑设计通则》
GB50222-95《建筑内部装修设计防火规范》
GA503-2004《建筑消防设施检测技术规程》
JGJ/T16—92《民用建筑电气设计规范》
GB14003-92《火灾报警设备检测规则》
GB／T 50314—2000《智能建筑设计标准》
DB32/191-1998《建筑智能化系统工程设计标准》

GBJ50084—2005《自动喷水灭火系统设计规范》
DBJ15-34-2004《大空间智能型主动喷水灭火系统设计规程》
DB50275-98《压缩机、风机、泵安装工程施工及验收规范》
GB50015—2003《建筑给水排水设计规范》
GB50140-2005《建筑灭火配置设计规范》
《国标图集》
二、施工及验收规范、标准
GB50258-96《电气装置安装工程1KV及以下配线工程施工及验收规范》
GB50254-96《电气装置安装工程低压电器施工及验收规范》
GB50169-92《电气装置安装工程接地装置施工及验收规范》
GB50343—2004《建筑物电子信息系统防雷技术规范》
GB50166—92《火灾自动报警系统施工及验收规范》
GB50303—2002《建筑电气工程施工质量验收规范》
GB50261—2005《自动喷水灭火系统施工及验收规范》
GB50281—2006《泡沫灭火系统施工及验收规范》
GB50242—2002《建筑给排水及采暖工程施工质量验收规范》
GB50093-2002《自动化仪表工程施工及验收规范》
GBJ131-90《自动化仪表安装工程质量检验评定标准》
GB50268-97《给水排水管道工程施工验收规范》
GBJ50300-2001《建筑工程施工质量验收统一标准》
GB50231-98《机械设备安装工程施工及验收通用规范》
GB50231-98《现场设备工业管道焊接施工及验收规范》
《建筑工程消防验收规范》xx市地方标准
《2005年最新建筑工程施工质量验收标准规范》
三、施工管理规范
GB/T50326—2001《建设工程项目管理规范》
GB/T50328—2001《建设工程文件归档管理规范》
JGJ46—2005《建筑工程施工现场安全用电规范》

JGJ59—99《建筑施工安全检查评分标准》
《内蒙古自治区建筑工地文明施工标准》
《内蒙古自治区建设工程施工现场安全生产规程》
四、其它与本工程施工安装相关的国家规范及质量标准,进口设备、材料必须符合其所在国家或国际通用的相关质量标准。
第二章 工程概况
第一节 工程概况
xx市x区图书馆工程位于xx区铁西二期开发区，东临西贸路，南临鄂托克西街。本项目拟建建筑面积36827平方米。本建筑为多层民用建筑，根据其使用功能，设计地上耐火等级一级，地下耐火等级一级。抗震设防烈度：7 度。设计使用年限：50年
。
第二节 工程范围
本消防工程范围是：
消防自动喷水系统；大空间智能灭火系统；大空间消防报警系统；室外及室内消火栓系统；消防自动报警及联动控制系统；消防智能应急疏散指示逃生系统；漏电火灾报警系统；灭火器设置。我司将负责以上系统的联动调试工作，此外，负责应急广播系统的联动调试、防排烟及防火卷帘门系统的联动调试和联动调试相关资料。

第三节 消防系统概况
一、消防给水系统
本工程消防水系统含室内外消火栓系统、喷水系统、大空间智能灭火系统、及灭火器设置，包括室外、室内消防给水的全部施工图内容，其起点从室外消防水池和水泵接合器开始，并包括地外消防水池进水管（包括进水浮球阀等）的安装。
1、系统供水
室外消防由市政管网供水，室内外消防用水均由机房层的消防泵房的消防水池供给。室外消防有泵房内的室外消火栓泵引入两路管网围绕院区形成室外给水环管，
环管直径DN150mm，在此环管上设置室外消火栓。
消防水池设在室外，其有效容积480m3，屋面设有18m3的高位消防水箱和消防增压设施。
2、消火栓系统
室内消火栓系统：本工程消防水泵房设置两台加压泵（一用一备），供室内消火栓系统。本楼消火栓系统采用一套系统均为环状布置，并设环管分段及立管检修阀门。各层均设置室内消火栓，其布置保证同一层任何一点均有2股水柱同时达到。
3、自动喷水系统
消防泵房内设自动喷洒加压泵两台，一用一备．报警阀集中设置在泵房内．系统竖向不分区．本楼除配电间，楼梯间,及设备机房外，均设自动喷洒系统保护。有吊顶的地方采用装饰型玻璃泡喷头；无吊顶的地方采用直立型喷头;本楼一层展览大厅采用快速响应早期抑制喷头.

当发生火灾时喷头喷水，喷头所在区的水流指示器动作向火灾控制中心发出信号，同时在水力压差作用下打开报警阀，敲响水力警铃，压力开关动作，启动喷淋泵并同时向系统供水。

二、消防电气系统
本工程为高层二类建筑，工程等级为特级，耐火等级为一级。火灾自动报警系统的保护等级按一级设置。本工程系统组成有火灾自动报警系统（常规火灾自动报警、空气采样早期烟雾探测及大空间智能型主动喷水灭火系统自配红外线探测报警、手动报警）、消防联动控制系统（空调及非消防电源控制、防排烟控制、电动防火卷帘门控制、空调管道防火阀动作信号返回、应急照明、电梯控制、消火栓控制、喷淋泵控制、氺幕泵控制、雨淋泵控制、大空间智能型主动喷水灭火控制）、消防应急广播系统、消防专用通讯等各系统。本工程消防控制室设在一层，控制中心设有火灾自动报警控制器、空气采样早期烟雾探测系统专用监控主机、大空间智能型主动喷水灭火控制系统主机及操作台、CRT智能显示终端、联动控制台、手动控制盘、火灾广播功放柜（内含消防电话机组、UPS电源）。本工程采用双路电源供电，
在最末一级配电箱处设置自动切换装置。
三、灭火器配置
1、本工程按严重危险级A类配置手提式干粉(磷酸铵盐)灭火器。配电间等电专业机房
按中危险级B类配置推车式20Kg磷酸铵盐干粉灭火器2台。每套组合式消火栓柜内设置5Kg磷酸铵盐干粉灭火器3具。
第三章 工程特点、技术重点与施工难点
第一节 工程特点
一、工程重要性高：xx市x区图书馆为xx市重点建设工程，本建筑为多层民用建筑，根据其使用功能，设计耐火等级为一级。防水等级为一级。施工方给予以高度重视，尤其是消防工程，必须保证把本工程建设成质量合格、功能先进、系统可靠、管理良好的精品工程。
二、工程技术含量高，消防系统设置全面，智能自动化控制难度高，采用了多项先进的消防设备设施，各系统功能性要求高,设备性能要求高,设备联动精度高，技术环节较多。
三、施工交叉作业多，涉及面广，配合施工的协调性、灵活性要求高。
四、工程管理严格、规范：建设单位对该工程高度重视，招标文件中对工程施工质量、安全、合同、组织管理等各个方面均作了较明确、较规范的要求。
五、对施工单位要求高：本工程涉及的相关系统多，施工环节多，施工管理水平要求高。为了建好本工程，要求承包商要具有较强的综合实力，如技术能力、资金实力、管理能力、协作能力、售后服务能力等。
第二节 技术重点
本工程采用了各项先进的消防设施设备，对系统先进性、可靠性要求更高，我司在施工期间将其作为技术重点。
一、微型自动扫描灭火装置系统
该工程在设置了自动扫描射水灭火装置，该装置由大空间射水器机械传动装置和电磁阀等部件组成，能主动探测着火部位，以水柱的形式射水灭火，并对着火区域自动扫描射水，形成一个矩形面的高空灭火装置。我司对大空间自动扫描灭火装置的施工有丰富的经验，现已熟练掌握了系统原理、施工工艺及调试方法。

第三节 施工难点
本建筑包括图书馆和规划展览馆组成, 建筑造型，力求新颖，由于场地比邻x区中心公园，环境自然优美，因此设计以xx市“马兰花”为创意原型，整体造型自然流畅，并与当地的坡地自然结合。
一、该项目系统设置复杂，系统工作量大，管线交错布置，施工内容复杂。
二、施工难度大，施工措施、安全生产要求高，本建筑造型独特，管线多为弯曲布置。
三、该工程为高档次精装修工程，消防设施设备安装与装饰面配合工作量大，难度大。
第四章 施工目标
第一节 总体目标
我司将举全公司之力，优质、高效地完成xx图书馆消防工程的施工，严格恪守工程质量、工期承诺，保证该工程一次性通过消防验收，系统的各项功能完全达到设计要求，并顺利完成公司制定的各项指标。
第二节 工程质量目标
本消防工程施工中我司将以科学、务实、创新的态度实行全面的质量管理，确保系统先进性、可靠性、稳定性。本工程的质量目标是：确保“草原怀”，争创“鲁班奖”一次性消防验收合格。
第三节 工程进度目标
我公司将通过科学管理，严格控制工期，制定周密的进度计划，本消防工程的施工工期绝不影响工程总体工期，并确保在2011年8月15日完成消防安装工作并通过消防验收。
第四节 安全生产、文明施工管理目标
认真贯彻“安全第一，预防为主”的安全工作方针，制定严密的安全管理制度，保证安全生产。杜绝死亡和重伤事故，轻伤率小于0.8%。实行标准化施工，争创xx市文明工地。

第五节 技术资料目标
资料管理制度化，工程信息传递及时，工程资料齐全、工整、查阅方便。达到“五个同步”：工程资料与工程进度同步、工程总结与工程竣工同步、工程竣工备案与工程竣工同步、用户服务手册与工程竣工同步、工程维修手册与工程竣工同步。
第五章 施工部署
第一节 项目管理组织结构
依据本工程特点，我司组建如下组织机构框架：
工程管理部

工程经济部
工程技术部

项目经理

技术负责人

项目副经理

材
料
员

资
料
员

预
算
员

安
全
员

质
检
员

水
施
工
员
电
气
施
工
员

施工班组

第二节 项目部施工管理制度
一、项目管理人员岗位职责制
项目经理部所设各个岗位的职责分工见下表：

序号
岗位名称
工作职责
1
项目经理
负责该工程的全面全过程工作的领导、协调、管理、人员调配、材料采购、资金使用、内外协调等权力。
2
项目副经理
全面协助项目经理，分工该项目具体生产工作。
3
项目技术负责人
负责该工程的施工技术工作的指导、管理，包括设计优化，系统技术问题处理，组织系统试验调试、质检工作领导等。
4
给排水工程师
负责消防给水系统专业施工。
5
电气工程师
负责消防电气系统专业施工。
6
造价主管
负责工程预决算、月进度报表等工作。
7
安全主管
负责文明施工和安全管理。
8
材料主管
负责材料采购、材料管理等工作。
9
质检主管
负责施工各环节的质量检验检测、整改和评定。
10
资料主管
负责工程文件资料管理和信息管理，协助工程师工作等。
二、技术管理制度
由于该项目消防系统设备全面，且运用了多项新设备及新工艺，故技术管理在项目管理中处于非常重要的地位，该项目技术负责人为技术管理的第一责任人，工程管理与技术部全面配合，支持该项目技术管理工作。
三、质量管理制度
以2000版GB/T19000族质量标准的要求为基础，坚持“质量第一，预防为主”的方针和“计划、执行、检查、处理”PDCA循环工作方法，对工程的质量管理实行全方位、全过程、全员参与的质量管理体系。
相关质量保证措施见本方案第十章。
四、安全管理制度
围绕安全管理开展安全教育、安全交底、安全检查、安全评比激励等制度。专业工种严格执行持证上岗制度，对发现的安全问题坚决予以制止、纠正和处罚。
相关安全文明措施详见本方案第十三章。
五、项目财务资金管理制度
公司对xx市x区图书馆项目提供充足的启动资金，确保工程按期开工，以符合各项财务管理制度为前提，根据工程的进展合理使用好资金，做到工程进度款专用，既保证工程各个环节所需，又防止资金的浪费和违规使用，提高资金使用效率。
六、材料设备管理
我司招标文件中所列品牌均经我司进行市场调查和考评，满足招标文件中上档次的要求，并符合我司合格供应商标准。
1、材料采购及供应
1)该工程所需材料由公司工程物资部进行采购、供应和管理。
2)进场后，项目部将组织给排水工程师及电气工程师对施工图纸中的工程量进行核实，并提出设备及材料总需求计划，该总需求计划由我司经营发展部核实后作为设材总控制计划，作为成本控制的依据，工程物资部收到该总控制计划后拟定材料采购资金计划上报公司总监批准。
3)项目部根据施工图及现场实况每周编制物资需用计划，详细列出物资的名称、规格型号、数量及需用时间，由项目经理确认后交公司工程管理与技术部审核，工程管理与技术部将查阅图纸及投标文件，会同造价主管对材料规格、数量核实无误后交工程物资部实施。
4)工程物资部接到物资需用计划后交由采购主管组织采购，所有采购材料及设备必须满足招标文件中对品牌的要求，并在我司合格供应商中选择采购，对新设备新材料的采购，我司已由工程管理与技术部、工程物资部对供应商进行有针对性的考察，对其生产能力、技术能力、企业信誉、经济实力、售后服务等方面考察合格并纳入我司合格供应商录。
5)项目部实施过程中针对主要材料和急用材料分别列表，每周按期提交材料计划，以确保工程进度的需要。采购主管根据所报材料需求计划，按上述流程报批并实施采购，确保计划的到货时间组织供货，以满足现场施工需要。
6)采购合同的签订：工程物资采购合同由公司工程物资部统一对供应商进行签订。公司具备完善的采购体系及采购合同样本，满足采购的要求。
2、现场材料检验及保管
1)设备及材料运至现场后由该项目专业工程师、质检主管对其质量进行全面验收，并核查检验报告、合格证书的真实性。同时该项目库管员对数量进行全数清点，所有验收结束后由项目经理确认后才入库。
2)材料验收合格后，专业工程师应及时的对进场材料进行报验，严厉禁止材料未报验就擅自使用。
3)现场材料的保管由库房管理员负责，库房内材料必须分类有序堆放，并且有准确的材料标识。库外材料必须整齐堆放，且有相应防潮措施。
4)库房管理员严格执行发料制度，实行限额领料，所有领料出库单必须由项目经理签字。
七、施工信息管理
本项目建立工程信息管理责任制，保证工程各种信息的传递和反馈及时、通畅，资料记录齐全。
八、施工协调管理
项目经理牵头组成工程协调小组，负责处理协调对内、对外各种关系，包括与各相关单位之间的关系，与附近住户的关系等。
第三节 施工整体部署
根据本工程施工的特点和难点及本工程现状，从人力、物力的合理利用、消防安装与机电、土建、装修之间交叉作业的复杂性综合考虑工序的衔接与配合，尽量避开相互干扰。在编制消防安装工程进度计划时，我司按系统、按部位划分施工时段，在保证总工期要求的同时，充分考虑土建、装修的施工进度与计划安排，做到与土建工程进度合拍。
一、消防电气系统
根据本工程现状，消防电气的施工原则为：管线敷设依次先高后低，先平面管线后竖井管线，先敷设管路后安装设备。根据现场勘察情况，地下层消防预埋部分已完成，我司进场后分两部分工作同时展开，即进场后剩余主体部分施工的预留预埋工作及从下至上的水平管线敷设工作，直至主体完工后，再全面展开各系统的施工工作，主动争取安装工作面。
二、消防给水系统
消防给水系统施工的原则为：先地下管网后地上管网；先主管后支管；先设备就位、后工艺配管，自动喷水系统先水平管后立管，消火栓系统先立管后环网管。我司进场后将
分两方面工作同时展开，即进场后剩余主体部分施工的预留预埋工作及由负二层往上施工的水平管网安装工作，直至主体完工后，再展开各系统的施工工作，在施工中对于土建优先施工的要提前给予施工配合。室外部分消火栓管网在具备安装条件时及时进行安装。
第四节 施工程序
一、施工总流程编排原则
1、以土建装修进度为总控制主线，以消防工程进度计划为指导，消防给水系统及消防电气系统为两条线路同时展开部署。
2、突出施工关键控制点，注重工序前后搭接。
3、流程布局满足施工部署的要求。
二、施工流程图

材料进场验收
技术交底
合同交底
配合结构预留
地下层管道安装
地下层管线安装
深化设计
施工组织设计
图纸会审
施工准备

配合结构预埋

地上层管道安装
地上层管线安装

管道压力试验
室外管网安装
线路绝缘测试

控制中心设备安装
水泵房设备安装
配合装修设备安装
配合装修设备安装

系统试压、冲洗

系统单项调试

系统单项调试
系统联动调试

系统内部验收
工程移交
综合验收
质量保修
消防验收

第五节 施工阶段划分
依据整个工程土建、装修进度节点对应消防安装工作内容划分施工阶段。
综合验收阶段
装饰、装修阶段
土建二次砌体
主体结构阶段

设备安装阶段
综合验收
消防验收
系统调试
施工准备

工程移交
二次砌体预留预埋
主体管道安装阶段
配合土建预留预埋

第五阶段
第三阶段
第四阶段
第一阶段
第二阶段

一、第一阶段为施工准备阶段，主要工作内容有：
1、深化设计工作。
2、图纸会审及技术交底工作。
3、进场前机具、材料、人员准备工作。
二、第二阶段为预留预埋及管线管网安装阶段，主要工作内容有：
1、随主体结构上升配合线管预埋、套管预留工作。
2、配合二次预留预埋：
1)配合土建二次砌体内线管预埋；
2)配合土建二次砌体内套管预埋，消火栓箱洞口预留。
3、消防给水管路、消防电气线路由地下一层自下而上依次安装。
4、室外管网、室外消火栓、水泵接合器安装。
5、室内消防给水系统压力试验、消防电气系统绝缘测试。
三、第三阶段为配合装修设备安装及调试阶段，主要工作内容有：
1、配合装饰装修完成以下设备安装：
1)消火栓箱安装；

2)各类喷头安装；
3)水泵房设备及管路安装；
4)消防水箱及稳压设施安装；
5)水炮安装；
6)消防报警外围设备（探测器、手报、模块、消防电话）等的安装；
7)疏散指示系统设备安装；
8)防火漏电系统设备安装；
9)消防控制中心设备安装。
2、调试阶段：
1)消火栓系统调试；
2)水炮系统调试；
3)消防报警及联动系统调试；
4)智能疏散指示系统调试；
5防火漏电火灾报警系统调试；
6)消防通讯系统调试及应急广播系统的配合调试；
7) 系统联动调试。
四、第四阶段为验收阶段，主要工作内容是消防验收及工程综合验收。
五、第五阶段为工程移交阶段，主要工作内容是培训及工程移交。
第六节 施工流水段划分
本工程流水段的划分根据楼层的分布情况及各系统的设置情况，充分考虑施工的连续性，劳动力及资源需求的均衡性，施工的专业性，合理地划分施工流水段。以水平楼层布置为主的系统，流水段的划分以自然楼层为流水段；以竖向布置为主的系统，流水段划分为东区、西区两个流水段。
第七节 大空间施工措施
凡大空间高空作业，优先考虑与土建、装修及机电安装协商共用脚手架等措施，突出工序穿插意识，争取立体交叉作业的相互配合，从而降低施工措施费。
依据大空间高度、设备布置情况及我司以往的施工经验，拟用以下施工措施完成设备
及设施的安装。
1、图书馆顶部喷淋主管道及报警线路施工时，搭设 米高的移动式脚手架平台，在进行喷淋下支管及探测器安装时可与装修单位协商，采用其装饰吊顶所用脚手架。
2、安装设置于各大空间立面墙体柱面上的线性光束感烟探测器时均与装修单位协商，在其立面装修时利用其脚手架进行配合装修设备安装，同时进行管线配制。
3、设置在大厅的水炮及管道，安装高度分别为15米及18米，该处水炮及管道采用搭设局部固定双排脚手架沿顶部管路方向进行施工。
4、移动式脚手架平台搭设方案
1) 使用范围：
对于层高在6米至12米且底面平整的空间均采用移动式脚手架平台。
2) 方案优点：
对于空高小于12米的空间，施工时若采用升降梯，安全没有保障，且大批管材和设备都无法起吊，若采用搭设满架或者部分满架，则增加施工措施费用，且施工灵活性大大受限，地面施工作业面受限，并且部分满架还需要重复多次搭设，导致人工成本极大耗费。因此，根据我司的大空间施工经验，可采用移动式脚手架框架车，该措施降低了施工措施费，提高了安装可靠性，而且节约空间，保证了工程进度。
3) 搭设方案：
选用加厚型φ40钢管（6m长一根的架子管）288m搭设一个36平方米操作台的灯笼架，在架上铺40块竹跳板，竹跳板上铺设36㎡竹胶板，且架子顶部设置不低于1.5m的防护栏杆,平台的搭设高度视现场梁高而定，一般设在低于梁底1.5m为宜，从而便于平台移动。36㎡的操作平台完全满足施工操作面的要求。
4) 平台的移动：
为了施工面的转移，平台必须可以移动，但平台的移动不能采用胶轮，因平台的重量大（此平台加上施工材料及施工人员已近3吨）且高度高，若用焊接在架子底部的胶轮移动时很难控制着力点及移动的速度，很容易因地面的不平整导致框架车倾倒。因此可采用4组手动叉车整体移动，这样既不会出现框架车变形且相当安全。
5)操作平台上材料垂直运输：
材料垂直运输采用两组2T电动葫芦，操作台上人员通过启动葫芦起吊材料， DN150及以上管道起吊时必须将其管道切割成2米一段，且每次起吊管道的数量不超过4根。同时，管道起吊时应设置方向控制绳，从而由操作平台上人员控制材料起吊方向。
6)安全注意事项：
a、架子车搭设方案必须经过项目组及公司技术部论证后进行。
b、架子车的搭设必须由专业架子工进行。
c、架子车移动时严禁架子车上滞留操作人员。
d、架子车使用时必须要进行现场示范及交底。
e、架子车上施工人员必须系好安全带。
f、严禁架子车上高空抛物。
g、高空作业严格遵守本方案施工措施相关内容。
第六章 施工准备和计划
第一节 组织准备
本项目组织准备工作的内容、执行部门、执行人、完成时间如下表：
序号
工作内容
执行部门或执行人
完成时限
1
项目部人员到位
工程管理与技术部
开工前十天内
2
施工动员大会
公司生产总监
开工前十天内
3
办理进场手续
项目部
开工前五天内
4
周边关系的协调
经营发展部
开工前五天内
5
劳动力计划、机具计划、设备及材料采购计划
项目部
开工前三天内
6
建立完善相关管理制度
项目部
开工前三天内
第二节 技术准备
一、深化设计
针对本工程消防系统设备复杂，新设备、新材料运用多的特点，技术准备的重点在对该工程施工图纸的深入理解并深化设计，我司将组织工程管理与技术部相关设计功底扎实、施工经验丰富的专业工程师，会同项目经理部技术负责人、专业工程师对该工程各系统进行详尽的深化设计。
1)对原设计的遗漏、错误之处提出合理化建议。
2)对原设计与现场不符之处，提出合理化修改建议。

二、施工准备阶段，项目部将及时完成图纸会审准备工作、实施性施工组织设计及技术交底等工作。
以上工作的详细内容见本技术标第五章“项目部施工管理制度”部分。
第三节 现场准备
一、进场前十天由项目经理组织主要管理人员进行现场勘察，现场勘察后提出施工平面布置优化方案，经公司审核后再具体实施。
二、施工现场布置原则：
1、划分施工区域及材料堆放场地，保证材料运输道路畅通，施工方便。
2、区域设置符合施工流程要求，减少对其它专业施工的干扰。
3、加工场地各类生产设施布置满足施工生产安排，且满足防火及劳动保护的要求。
4、符合该项目总体现场管理及环境要求。
三、施工临设内部设置应满足以下要求：
1、临时设施内部布置必须满足公司《安全文明施工标准》之规定。
2、依公司质量体系要求，对所有临设区域内进行标识、标牌统一布置。
3、项目部办公室内配置文件柜、电脑、打印机等完整的办公设施设备。
4、加工场地及材料库房每50㎡需设置2具4kg干粉灭火器。
5、加工场地设置管道预制加工区、型材支架加工区、半成品堆放区、余料堆放区、管材（型材）原料堆放区五大区域，各区域设置明显的边界线。
6、加工场地机具设备布置应整齐有序且满足流水操作要求。
7、库房内货架摆放有序，材料设备堆放整齐，材料标识清晰完整。
8、施工临设平面布置图见附件二。
四、施工用电计划
1、依据我司投入工程的主要机械设备负荷及照明用电负荷，计算该工程用电总负荷约为80KVA。
2、施工用电线路从总包方指定的总电源箱接取。
3、临时施工用电线路及配电箱的敷设严格遵守施工现场临时用电的相关规定。
4、由于加工作业区为施工用电较集中的区域，故我司一级配电箱设置在加工场地内，箱内设置100A总开关、总电表及其它元器件，加工场地设置两台63A的二级配电箱，各楼层区域分配电箱由总配电箱电气竖井及橡套电缆引至施工区域。
5、施工临电方案单独上报。
七、施工用水计划
项目施工用水与土建共用，避免重复建设，同时减少工作内容。
第四节 劳动力计划
一、劳动力计划编制依据：
1、该工程总工期及我司编制的进度计划。
2、我司报价中定额工日及定额人工费的计算。
3、我司目前劳动力资源分布状况及劳动力工效的实际状况。
二、劳动力需求计划表如下：
序号
工种
按工程施工阶段投入劳动力情况
施工
准备
配合预留预埋阶段
主体安装阶段
装修
配合
调试
阶段
内部
验收
消防
验收
备注
1
焊 工
1人
2人
4人
2人
/
/
/
依进度调整
2
管 工
/
4人
40人
28人
20人
6人
6人
依进度调整
3
钳 工
/
/
20人
18人
/
2人
2人
依进度调整
4
电 工
2人
8人
22人
15人
20人
7人
8人
依进度调整
5
机修工
1人
1人
2人
1人
1人
1人
1人
依进度调整
6
电调工
/
/
/
1人
2人
2人
2人
依进度调整
7
油漆工
/
/
/
5人
/
1人
1人
依进度调整
8
普 工
1人
5人
10人
8人
8人
1人
/
依进度调整
合计
5人
20人
98人
78人
51人
20人
20人
依进度调整
第五节 主要施工机械设备需用计划
一、拟投入本工程的施工机械设备表
序号
机械设备名称
型号
产地
数量
功率（KW）
设备所有
制造年份
生产能力
1
电焊机
BX1-315
成都
6台
19.8
自有
2007
/
2
套丝机
PT1000
成都
6台
1
自有
2007
DN25-DN100
3
开孔机
WYZ-100
山东
4台
1
自有
2007
φ28-φ114
4
滚槽机
WYJ-325
山东
4台
1.1
自有
2007
φ114-φ325
5
电动切管机
WQJ-273
广州
2台
0.75
自有
2007
φ76-φ273
6
切割机
J3G5-400A
广州
4台
2.3
自有
2007
φ400
7
电锤
φ8～φ20
浙江
10把
0.7
自有
2007
φ8～φ20
8
手枪钻
φ6～φ10
浙江
5把
0.45
自有
2007
φ6～φ10
9
管钳
450*50
承德
20把
/
自有
2006
450*50
10
管钳
600*75
承德
20把
/
自有
2006
600*75
11
管钳
900*100
承德
8把
/
自有
2006
900*100
12
台钻
φ4～φ20
郑州
5台
0.5
自有
2006
φ4～φ20
13
电动试压泵
DY-420/3
成都
2台
1.5
自有
2007
/
14
弯管机
SWY60-1/2“-2”
天津
4台
/
自有
2007
DN25～DN50
15
手拉葫芦
HS-4T，HS-2T
保定
4台
/
自有
2006
3T-5T
16
电动葫芦
DHY
保定
4台
1.5
自有
2007
2T、3T
17
液压叉车
HP30L
河南
8台
/
自有
2007
3T
18
气割设备
/
杭州
4套
/
自有
2006
/
19
管道冲洗水泵
专用
南部
1台
7.5
自有
2007
/
20
移动式脚手架平台
/
自制
4台
/
自有
2007
/
21
钢制梯
3M，4M
自制
30台
/
自有
2007
3m～5m
22
编码器
专用
设备厂家提供
2台
/
自有
2007
/
23
对讲机
/
日本
12组
/
自有
2007
/
24
电工成套工具
各种规格
杭州
25套
/
自有
2007
/
25
钳工成套工具
各种规格
承德
10套
/
自有
2007
/
二、拟投本工程的计量器具
序号
计量器名称
型号
精度等级
单位
数量
1
万用表
1 M-830B
合格
只
4
2
钳型表
3M6266
合格
只
2
3
接地电阻测试仪
ZC-8
合格
只
1
4
压力表
6Ф100 1.6MPa
1.5 级
只
8
5
绝缘电阻测试仪
ZC25-3 500V
合格
只
1
6
绝缘电阻测试仪
ZC25-4 1000V
合格
只
1
7
消防工程调试仪器
专用
合格
套
2
8
水平仪
L-500
合格
付
1
第七章 主要工程项目施工程序和施工方案
第一节 预留预埋施工
本工程预留预埋主要进行两方面的工作，一是做好各种管线的预留孔洞、线管和套管的预埋，二是要配合砖砌体施工进行二次预埋。
一、预埋材料要求
本工程所有报警预埋管均采用SC或MT钢管（招标文件中“工程技术要求及工程规范”中要求穿线钢管采用热镀锌钢管，壁厚不小于1.5mm）。
1、线管型号、规格符合设计要求、管材表面有明显的产品标识，要有产品合格证、检验证。按制造标准现场抽样检测导管的管径、壁厚及均匀度。钢管的各种配件必须是同一厂家配套产品。
2、外观检查：钢导管无压扁、内壁光滑。非镀锌钢导管无严重锈蚀；镀锌钢导管镀层覆盖完整、表面无锈斑。
二、预留孔洞及预埋铁件
1、在混凝土楼板、梁、墙上预留孔、洞、槽和预埋件时应按设计图纸将管道及设备
的位置、标高尺寸测定并在楼板上标好孔洞的部位，确认无误后，然后将预制好的模盒、套管或预埋铁件等在绑扎钢筋前按标记固定牢，盒内塞入硬制泡沫等物,在浇筑混凝土过程中应有专人配合校对,看管模盒、套管和埋件等，以免移位。
2、在外砖内模和外挂板内模等工程中,对个别无法预留的孔洞,应在大模板拆除后及时进行剔凿。
三、套管预埋
1、套管施工工序
套管制作—→测量放线—→标记位置—→放置套管—→固定套管—→防腐处理—→浇注混凝土
2、套管安装
本工程各种管道穿越楼
