电力公司负控中级工试题之识图与绘图.doc

一、 单选题
1、配电电器设备安装图中被称为主接线图的是( )。
A. 一次接线图
B. 二次接线图
C. 平剖面布置图
D. 设备安装图
答案：A
2、反映配线走线平面位置的工程图是( )。
A. 平面布线图
B. 配线原理接线图
C. 展开图
D. 主接线图
答案：A
3、 电缆敷设图纸中不包括( )。
A. 电缆芯数
B. 电缆截面
C. 电缆长度
D. 电缆走径
答案：C

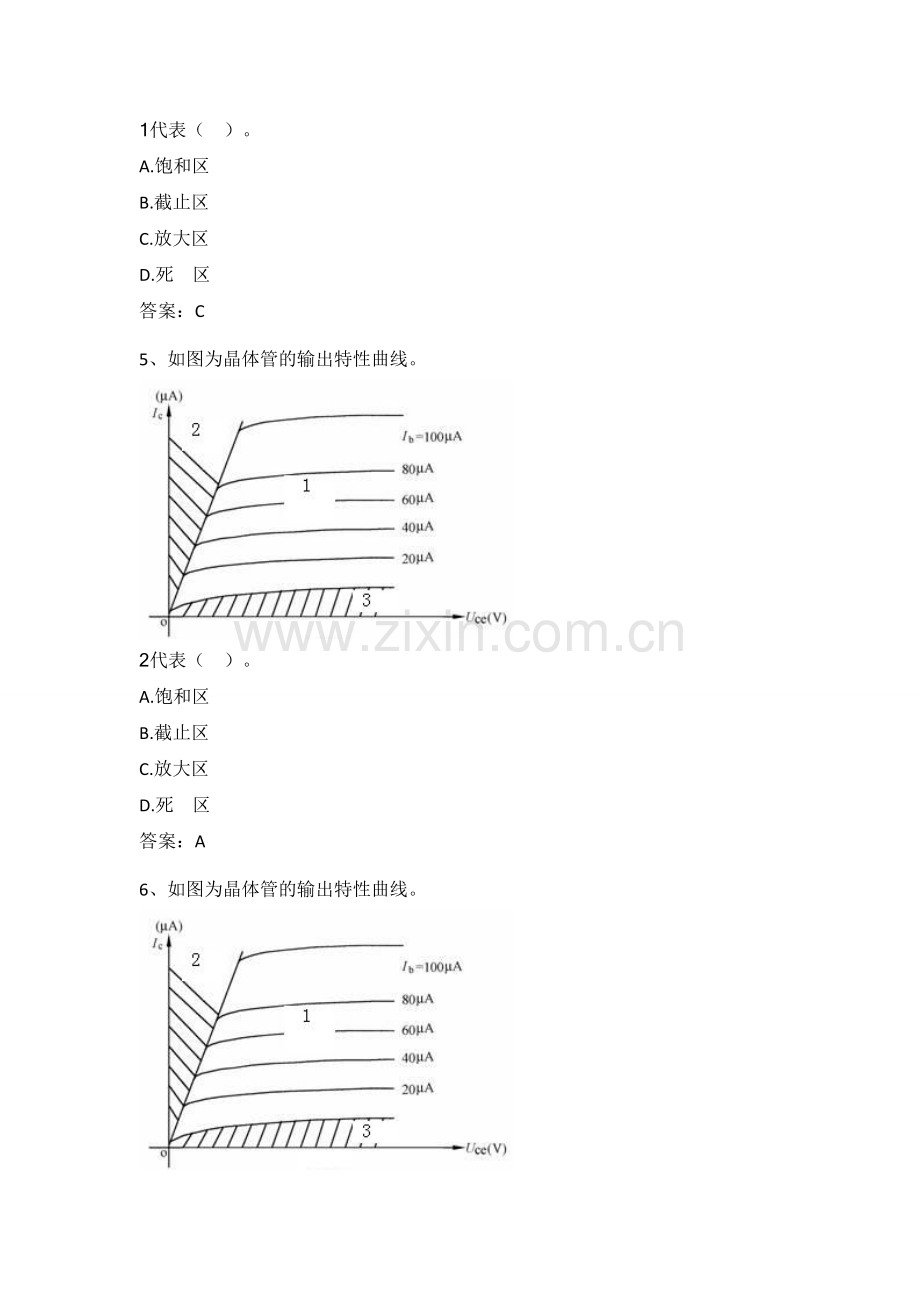

4、如图为晶体管的输出特性曲线。

1代表（ ）。
A.饱和区
B.截止区
C.放大区
D.死 区
答案：C
5、如图为晶体管的输出特性曲线。

2代表（ ）。
A.饱和区
B.截止区
C.放大区
D.死 区
答案：A
6、如图为晶体管的输出特性曲线。

3代表（ ）。
A.饱和区
B.截止区
C.放大区
D.死 区
答案：B
7、下图2-1所示是二极管结构图，当外施电压N区为(＋)，P区为(－)时则内电场、外电场的方向以及空间电荷区的变化为（ ）。

图2-1
A. 内外电场不同向，空间电荷区变宽
B. 内外电场不同向，空间电荷区变窄
C. 内外电场同向，空间电荷区变宽
D. 内外电场同向，空间电荷区变窄
答案：C
8、下图2-1所示是二极管结构图，当外施电压N区为(－)，P区为(+)时则内电场、外电场的方向以及空间电荷区的变化为（ ）。

图2-1
A.内外电场不同向，空间电荷区变宽
B.内外电场不同向，空间电荷区变窄
C.内外电场同向，空间电荷区变宽
D.内外电场同向，空间电荷区变窄
答案：B
二、 判断题
1、 尺寸标注：图样的尺寸应以标注的尺寸数值为准。
答案：正确
2、 电流回路的数字标号，一般以五位数字为一组。
答案：错误
3、对接在不同回路中的相同电器，在相同文字符号后面标注数字来区别。
答案：正确
4、识读安装接线图要结合电路原理图详细了解其端子标志意义、回路符号。
答案：正确
5、 原理图是根据工作原理而绘制的。
答案：正确
6、 安装图是按照电器实际位置和实际接线线路，用规定的图形符号画出来的。 答案：正确
7、 安装图中各元件图形、位置及相互间连接关系与元件的实际形状、实际安装位置及实际连接关系相一致。
答案：正确
8、表示二次设备之间连接顺序的电气图称二次回路图。
答案：正确
9、电气图主要有系统原理图、电路原理图、安装接线图。
答案：正确
10、电气主接线图一般以单线图表示。
答案：正确
11 、对于在接线图中不经过端子而在屏内直接连接的回路，可不标号。
答案：正确
12、交流回路按相别顺序标号，它除用三位数字编号外，还加有文字标号以示区别。
答案：正确
13、接线图中所有相同线号的导线．原则上都可以连接在一起。
答案：正确
14、同一电器元件的不同部分的线圈和触点均采用同一文字符号标明。
答案：正确
15、图幅分区时，分区数应是偶数，每个分区段长度不宜小于20mm，但不宜大于75mm。
答案：错误
16、图样中相同结构呈规律分布时，可只绘出几个完整结构，其余的只绘出中心位置。
答案：正确
17、为便于安装、运行和维护，在二次回路中的所有设备间的连线都要进行标号，这就是二次回路标号。
答案：正确

三、 多选题
1、 电能计量箱的安装有要求正确的是（ ）
A. 特殊情况可随便安装
B. 表箱下沿离地高度为1.7～2m，并列安装的电能表中心距离不应小于20cm C. 环境应干净、明亮，便于装拆、维修和抄表
D. 暗式表箱下沿离地应1.5m左右
答案：BCD
2、中性点不接地或非有效接地的三相三线高压线路，不应采用( )计量。
A. 三相三线电能表
B. 三相四线电能表
C. 三相三线、三相四线电能表均可
D. 单相电能表
答案：BCD
3、请选出右侧立体图的三面投影图（ ）

A．

B．

C．

D．

答案：ABC
