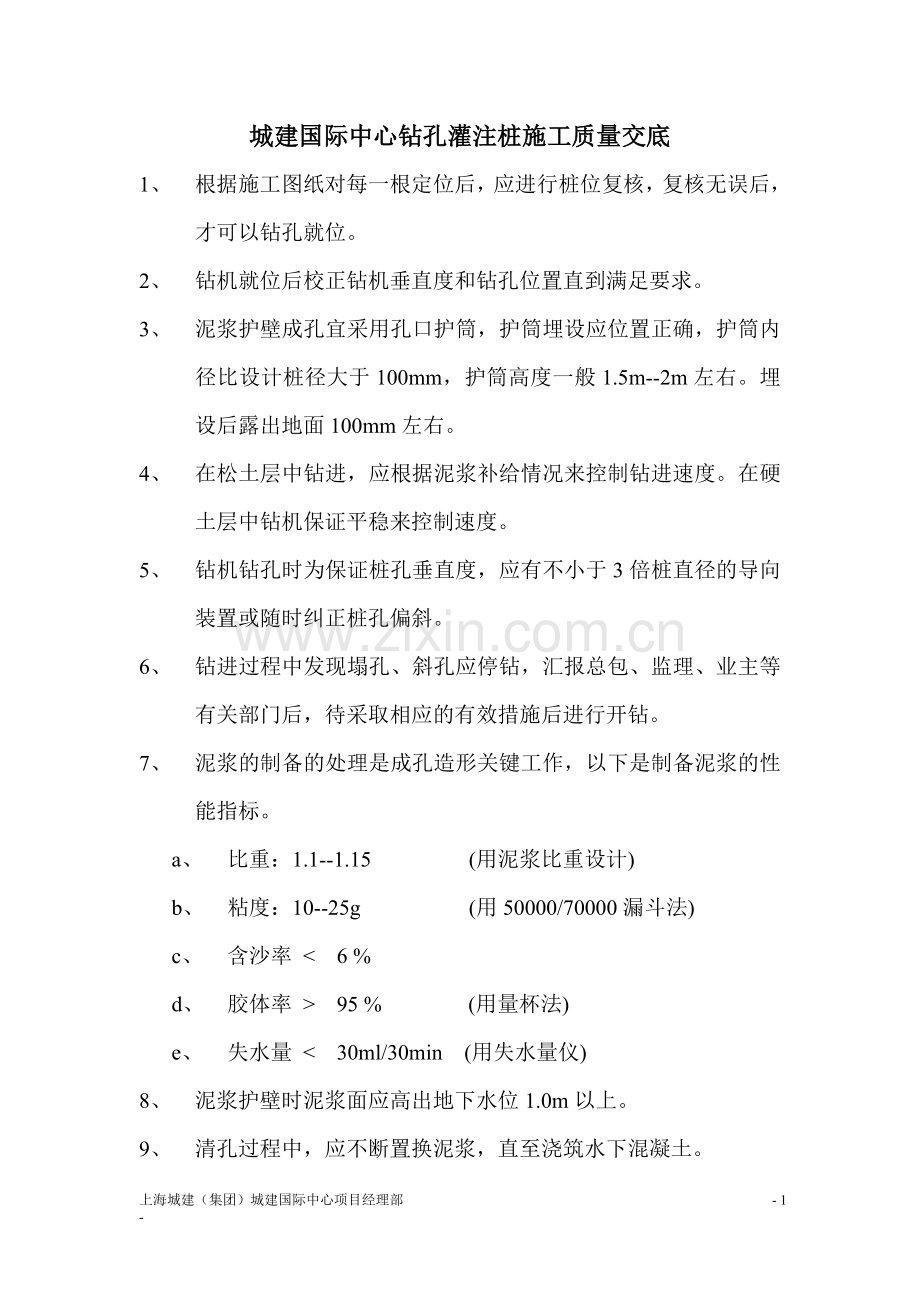

城建国际中心钻孔灌注桩施工质量交底
1、 根据施工图纸对每一根定位后，应进行桩位复核，复核无误后，才可以钻孔就位。
2、 钻机就位后校正钻机垂直度和钻孔位置直到满足要求。
3、 泥浆护壁成孔宜采用孔口护筒，护筒埋设应位置正确，护筒内径比设计桩径大于100mm，护筒高度一般1.5m--2m左右。埋设后露出地面100mm左右。
4、 在松土层中钻进，应根据泥浆补给情况来控制钻进速度。在硬土层中钻机保证平稳来控制速度。
5、 钻机钻孔时为保证桩孔垂直度，应有不小于3倍桩直径的导向装置或随时纠正桩孔偏斜。
6、 钻进过程中发现塌孔、斜孔应停钻，汇报总包、监理、业主等有关部门后，待采取相应的有效措施后进行开钻。
7、 泥浆的制备的处理是成孔造形关键工作，以下是制备泥浆的性能指标。
a、 比重：1.1--1.15 (用泥浆比重设计)
b、 粘度：10--25g (用50000/70000漏斗法)
c、 含沙率 < 6 %
d、 胶体率 > 95 % (用量杯法)
e、 失水量 < 30ml/30min (用失水量仪)
8、 泥浆护壁时泥浆面应高出地下水位1.0m以上。
9、 清孔过程中，应不断置换泥浆，直至浇筑水下混凝土。

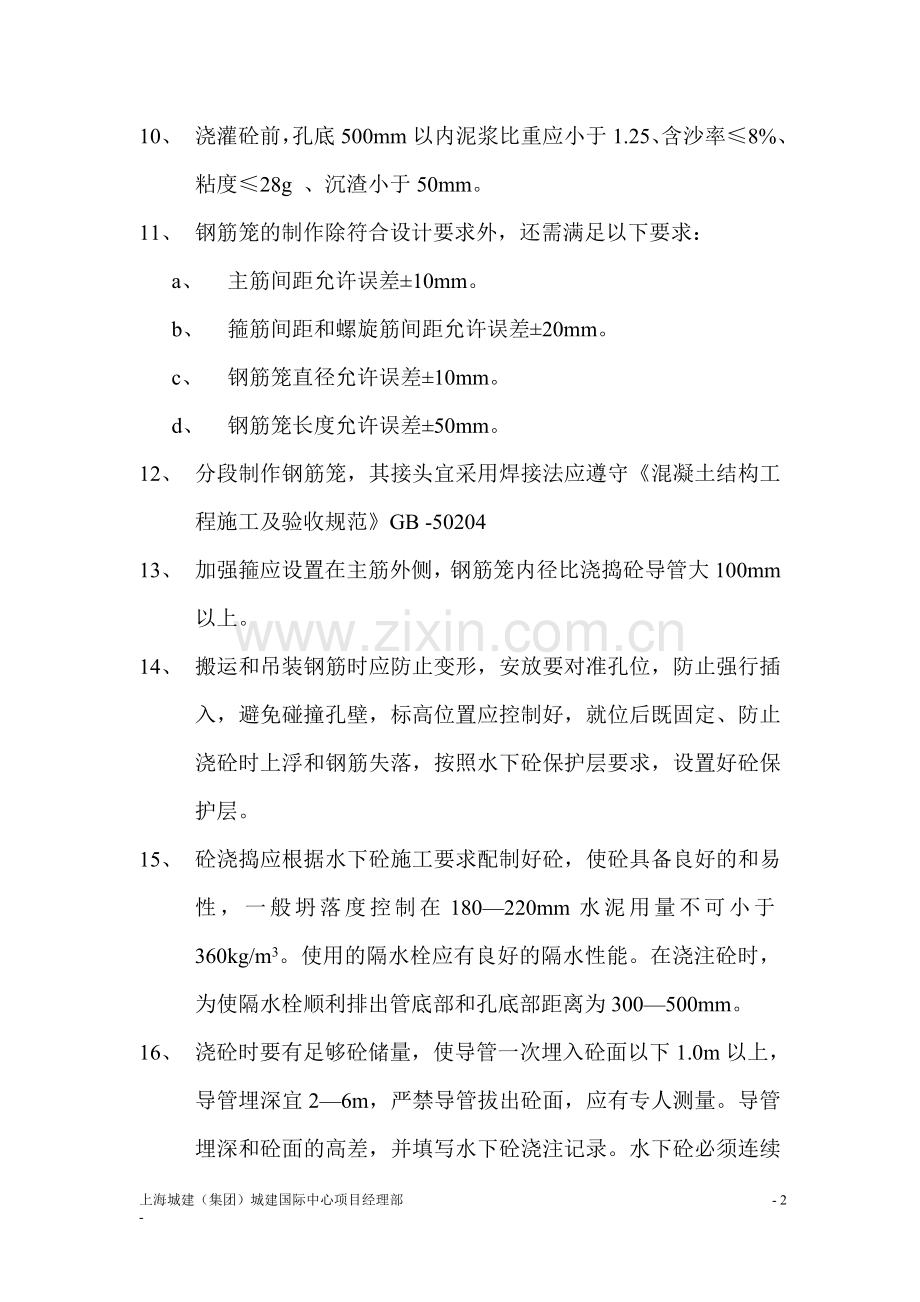

10、 浇灌砼前，孔底500mm以内泥浆比重应小于1.25、含沙率≤8%、 粘度≤28g 、沉渣小于50mm。
11、 钢筋笼的制作除符合设计要求外，还需满足以下要求：
a、 主筋间距允许误差±10mm。
b、 箍筋间距和螺旋筋间距允许误差±20mm。
c、 钢筋笼直径允许误差±10mm。
d、 钢筋笼长度允许误差±50mm。
12、 分段制作钢筋笼，其接头宜采用焊接法应遵守《混凝土结构工程施工及验收规范》GB -50204
13、 加强箍应设置在主筋外侧，钢筋笼内径比浇捣砼导管大100mm以上。
14、 搬运和吊装钢筋时应防止变形，安放要对准孔位，防止强行插入，避免碰撞孔壁，标高位置应控制好，就位后既固定、防止浇砼时上浮和钢筋失落，按照水下砼保护层要求，设置好砼保护层。
15、 砼浇捣应根据水下砼施工要求配制好砼，使砼具备良好的和易性，一般坍落度控制在180—220mm水泥用量不可小于360kg/m3。使用的隔水栓应有良好的隔水性能。在浇注砼时，为使隔水栓顺利排出管底部和孔底部距离为300—500mm。
16、 浇砼时要有足够砼储量，使导管一次埋入砼面以下1.0m以上，导管埋深宜2—6m，严禁导管拔出砼面，应有专人测量。导管埋深和砼面的高差，并填写水下砼浇注记录。水下砼必须连续工作不得间断。
17、 控制浇注量，保证充盈系数，确保翻浆高度，翻浆高度一般为2m左右。
18、 做好各种质量记录资料
a、 钻孔灌注桩（成孔、钢筋笼、清孔、水下砼灌注）分项工程质量评定表。
b、 混凝土浇灌令及坍落度测试报告。
c、 桩径、轴线复核记录。
d、 钢材试验报告。
e、 钢材化学分析试验报告。
f、 混凝土试块抗压报告。
g、 钢筋电焊接头试验报告。
h、 焊条出厂合格证。
i、 分项工程质量验收报告。
j、 打桩工程质量验收证明单。
19、 其他未尽事宜均按施工图纸和贵公司施工组织设计及建筑桩基技术规范JGJ94-94执行。

交底人： 被交底人：

上海城建（集团）城建国际中心项目经理部
2003年12月12日
