常用螺纹尺寸参数简明速查表.docx

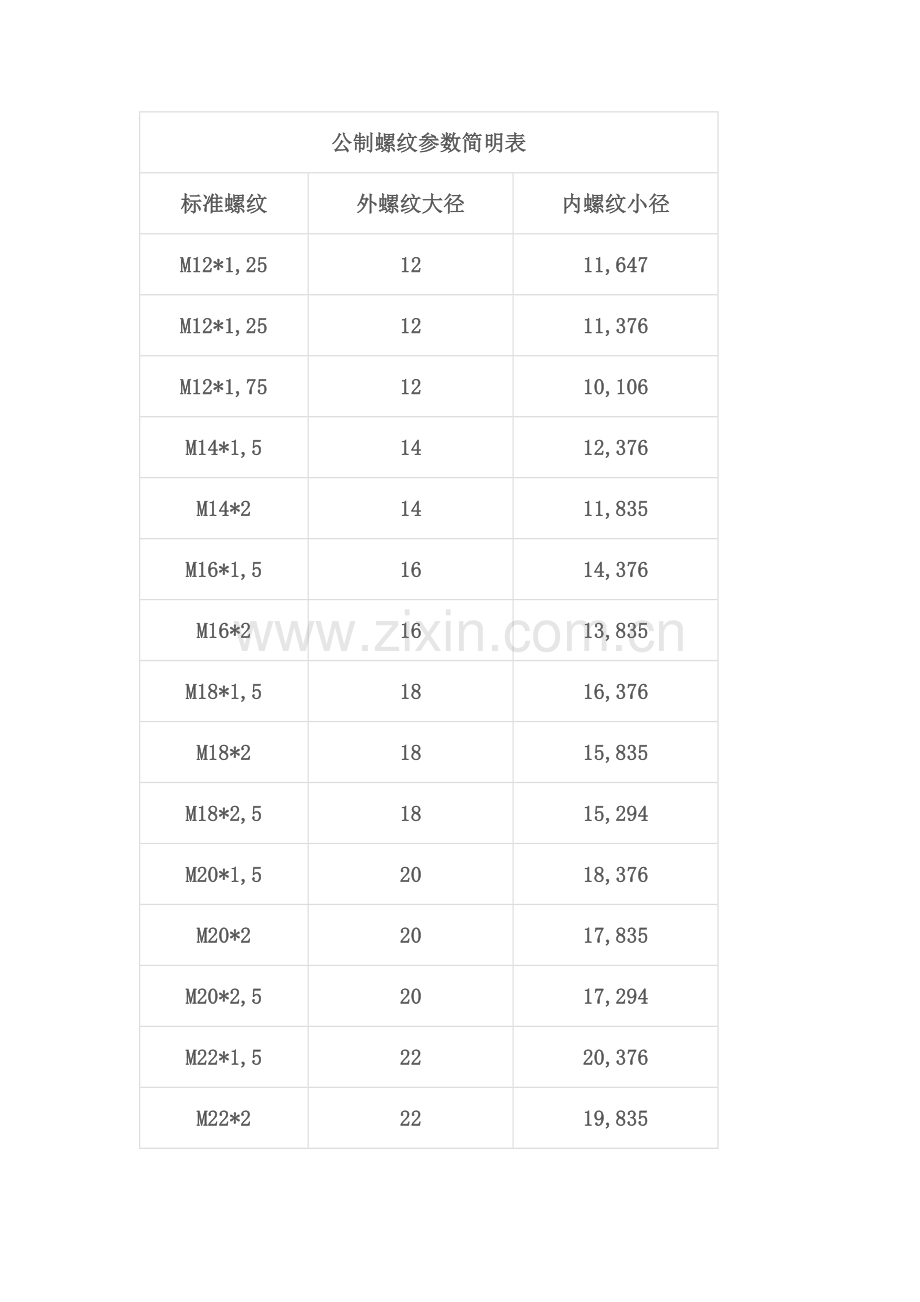

公制螺纹参数简明表
标准螺纹
外螺纹大径
内螺纹小径
M12*1,25
12
11,647
M12*1,25
12
11,376
M12*1,75
12
10,106
M14*1,5
14
12,376
M14*2
14
11,835
M16*1,5
16
14,376
M16*2
16
13,835
M18*1,5
18
16,376
M18*2
18
15,835
M18*2,5
18
15,294
M20*1,5
20
18,376
M20*2
20
17,835
M20*2,5
20
17,294
M22*1,5
22
20,376
M22*2
22
19,835

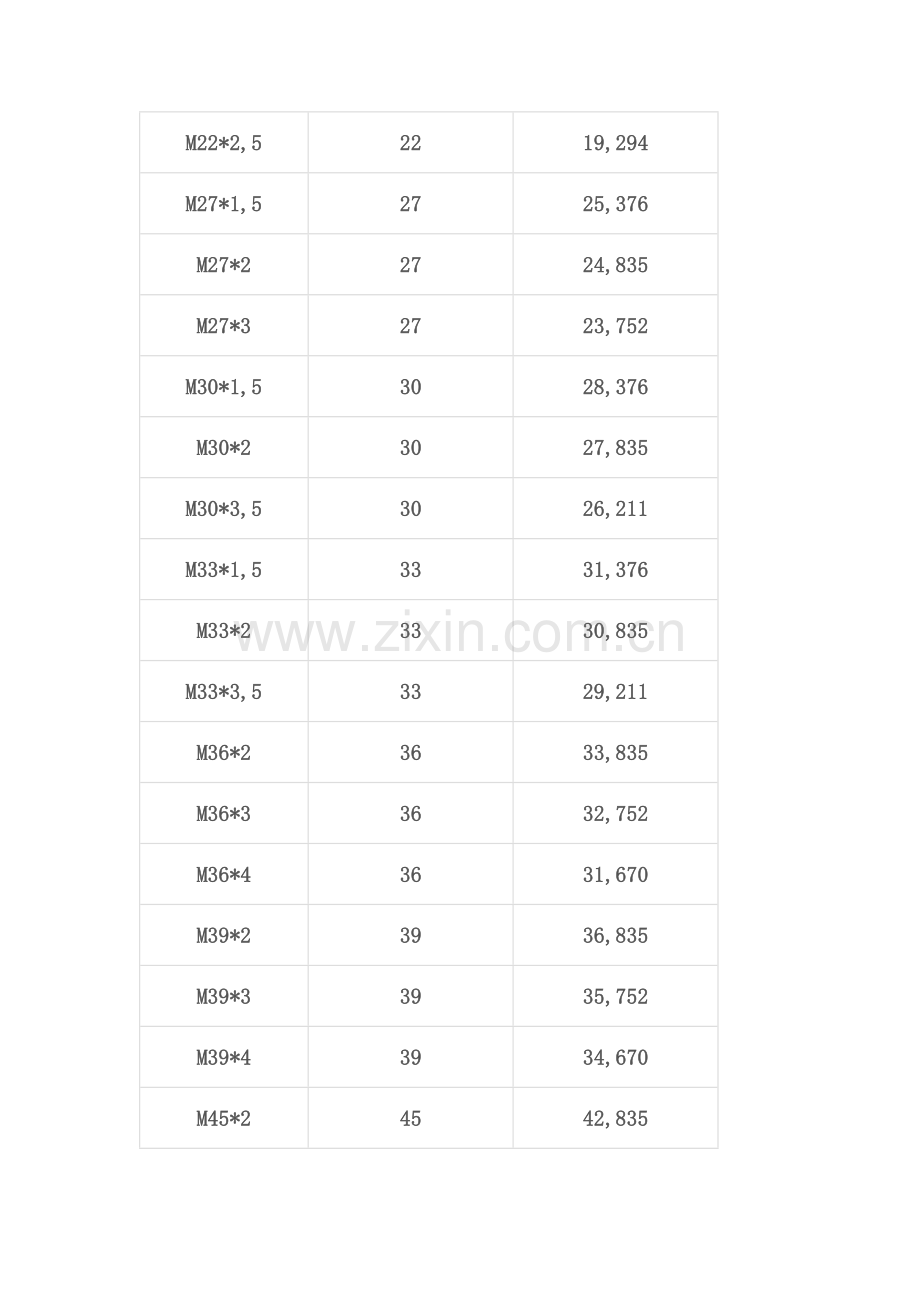

M22*2,5
22
19,294
M27*1,5
27
25,376
M27*2
27
24,835
M27*3
27
23,752
M30*1,5
30
28,376
M30*2
30
27,835
M30*3,5
30
26,211
M33*1,5
33
31,376
M33*2
33
30,835
M33*3,5
33
29,211
M36*2
36
33,835
M36*3
36
32,752
M36*4
36
31,670
M39*2
39
36,835
M39*3
39
35,752
M39*4
39
34,670
M45*2
45
42,835
M45*3
45
41,752
M45*4,5
45
40,129
M52*2
52
49,835
M52*3
52
48,752
M52*5
52
46,587
M64*2
64
61,835

常用美标螺纹技术参数简明表（UNF）
标准螺纹
外螺纹大径
内螺纹小径
1/4"-28
6.35
5.367
5/6"-24
7.938
6.792
3/8"-24
9.525
8.379
7/16"-20
11.112
9.738
1/2”-20
12.7
11.326
9-16"-18
14.288
12.761
5/8"-18
15.875
14.348
3/4"-16
19.050
17.33
7/8"-14
22.225
20.262
1"-12
25.400
23.109
1-1/16"-12
26.980
24.69
1-1/8”-12
28.575
26.284
1-1/4"-12
31.750
29.459
1-5/16"-12
33.330
31.04
1-3/8"-12
34.925
32.634
1-1/2"-12
38.100
35.809

常用英制螺纹技术参数简明表（BSP）
标准规格
外螺纹大径
内螺纹小径
1/8”-28
9.728
8.566
1/4"-19
13.157
11.445
3/8"-19
16.662
14.950
1/2"-14
20.955
18.631
3/4"-14
26.441
24.117
1"-11
33.249
30.291
1-1/4"-11
41.910
38,952
1-1/2"-11
47.803
44.845

常用美标锥螺纹参数简明表（NPT）
标准规格
外螺纹大径
内螺纹小径
1/16"-27
7.895
6.389
1/8"-27
10.272
8.766
1/4"-18
13.572
11.314
3/8"-18
17.055
14.797
1/2"-14
21.223
18.321
3/4"-14
26.568
23.666
1"-11,5
33.228
29.694
1-1/4"-11,5
41.985
38.451
