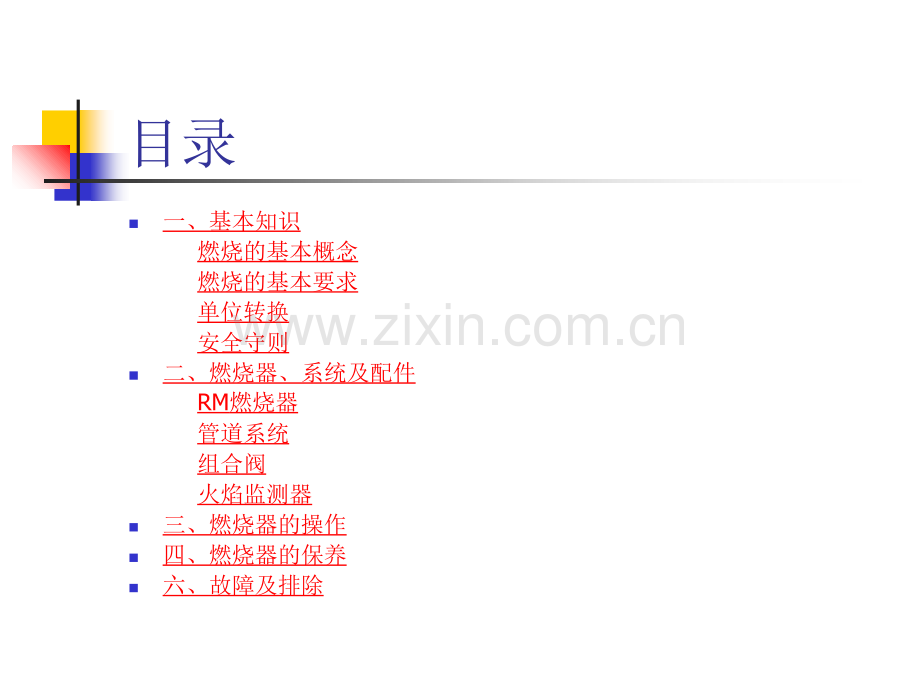

培训资料目录n一、基本知识燃烧的基本概念燃烧的基本要求单位转换安全守则n二、燃烧器、系统及配件RM燃烧器管道系统组合阀火焰监测器n三、燃烧器的操作n四、燃烧器的保养n六、故障及排除燃烧的基本概念燃烧的基本要求单位换算.单位换算.安全守则安全守则n引言引言 本节为RatioMatic燃烧器系统的安全操作指南。所有涉及人员在操作本系统前都应仔细阅读本节。安全安全n危险危险：这里描述的RatioMatic燃烧器是将燃料与空气混全，并燃烧产生混合物。如果使用不当，安装、调节、控制或维护不当，所有燃料燃烧装置都会产生火焰和爆炸。不要忽视任何安全特征，否则会发生火焰或爆炸。如果出现危险或故障信号，切不可对燃烧器进行点火。n警告警告：燃烧器可能会有热表面。当接近燃烧器时，务必要穿防护服。n注意注意：由于特定设计，如果无ECLIPSE公司及代理的书面通知，请不要脱离这里描述的任何说明或应用极限。能力能力n只有合格的、有燃烧设备良好的机械能力和经验的人员可调节、维护或对本系统的机械或电气部分进行排除故障。操作人员的培训操作人员的培训 n最安全的保护措施是由一名灵敏的经培训的操作人员进行操作。n培训新的操作人员，使他们了解设备及其操作。应制订确切的再培训时间表，以便确保操作人员保持高度的熟练程度。RatioMatic燃烧器燃烧器简介n世界最可靠的空气加热燃烧器现在同样比较安全、简便。新的设计可能会不必要起动和调节。eclipse公司工程师发现一种方法，在提供更多的包装选择、操作中有更大的灵活性，从而使燃烧器起动和调节显得更为简便。将用户优先选用的RatioMatic的特征与有竞争性的型号作比较优点n比例调节器自动补偿操作条件中的变化如污染空气过滤器这会使连接阀系统中的空气/气体比发生变化。n调节范围100:1。n直接传动蝶形阀可排除泄漏，可在操作过程中位移或堵塞。n快速混合喷嘴以所有点火率提供清洁、稳定火焰，并将热量释放到点火室中，而不会释放到烘箱壁上。n由于低NOx，CO和乙醛，用于发射-灵敏的过程是很理想的。n能量从500,00025,000,000英国热量单位/小时。容易安装、操作和维修全球n标准喷嘴可燃烧天燃气体，丙烷或丁烷。n右或左旋管道，英国标准管螺纹或英国标准锥形管螺纹。可从后面拆卸，无需进入烘箱或管道。n直接火花点火。n快速改变火花和火焰块；可选择价廉的快速改变空气过滤器。燃烧器RM燃烧器结构图 燃烧器的特点燃烧器的特点模块化的构造可置于风道内或风道外高达40：1的功率调节比较短的火焰长度热量分布非常均匀可使用多种燃料如天然气和液化石油气定风调气系统风气双调系统DUNGS组合阀技术：DUNGS组合控制器DMV-SE将阀门和伺服压力调节器集成于一体n电磁阀最大500mbar,按照DINEN161A级2组n输出压力的灵敏调节n伺服压力调节器DINEN88A级2组n输出压力：2-300mbarn外部脉冲回路保证了最佳输出压力稳定性或脉冲法兰n按照ISO7/1或NPT的管螺纹法兰连接n安装简便n重量轻应用n和机械或电子空气燃气比调节一道，伺服压力调节器在鼓风燃烧器和预混合燃烧器实现最佳气体混合，适用于调节和多级作业方式DMV-SE原理图燃气流程n1.关闭阀V1和V2，A室至阀门V1的双座处于输入压力下n2.最小压力监控器经过一个通孔与A室连接。（选择）输入压超过压力监控器的给定值n3.燃气自动装置接通后，阀门V1和V2打开。燃气通过A，B和C室的通道开通阀1工作方式n阀门1上的阀门-调节器组合装置工作方式 在阀门V1中装有一个经预压平衡的器（压力调节部分）。V1的衔铁不和阀盘部分连接。在开启时，衔铁施压于压力弹簧并使调节器单元接通。切断衔铁，则切断力直接作用于调节器单元的阀盘。阀门V1和V2由电力同时控制。在关闭状态，阀门V3把工作隔膜M下的压力室与A室的输入压力隔断。阀门V1的衔铁控制阀门V3。工作隔膜M下的压力由一个可变的流出横截面D来决定。输出压力Pbr通过伺服隔膜S与用于调节弹簧E的弹力互为反力直至达到力平衡。伺服隔膜的反面受荷于环境压力PAMB。力平衡的改变导致V4后面流出横截面D的变化。工作隔膜下的压力重新调整，调节器单元V1使阀门横截面适应新的体积流量需求阀2工作方式n阀2的衔铁与阀盘部分相连。在开启时，衔铁施压于压力弹簧。阀门2立即完全打开。阀门V4由阀门V2控制。在关闭状态，阀门V4把工作隔膜M下的空间与燃烧器压力隔开。n关闭功能在主阀门V1和V2的电磁线圈供电中断的情况下，阀门通过压力弹簧在小于1秒的时间内关闭。流量-压差DMV-SE 507/11火焰程控器LFL火焰程控器LFLnNo Start 等待助燃烧空气压力开关动作。nInterruption of start signal 中断开始信号nLock-out风压开关没有动作或闭合。nLock-out火焰故障。nWaiting for low fire switch 低火位n nLock-out 可以点火，点火棒点火3秒后引火阀打开。nLock-out 出主火，5秒后关引火。n正常使用时的状态|空气压力开关运作风压开关一定要在程控器启动之前要闭合，之后才会开始等待打开信号风压故障无火焰信号低火开关点火点火棒点火3秒之后引火阀打开点燃引火稳定引火出主火焰出主火后五秒后关引火关引火正常状态吹扫n点火前一定需要了解一个概念-吹扫n吹扫容量是炉内容积的4倍以上，（美国标准是4倍，欧洲标准是5倍），建议吹扫6倍比较好.n大型的炉子可能要吹扫2030分钟n每次点火之前，燃烧机本般都要扫风一次，时间具体而定，越长越好 点火前工作n一、设定需要温度.n二、打开风机扫风.n三、打开燃气手阀.n四、确保压力正常.检查管道阀组有没泄漏气体.n五、检查燃烧机及其他是否有异常n六、等扫风完毕后，确认安全就可以点火升温及控温系统关机一、先关闭燃气手阀二、保持循环风机开启降温，如果助燃风机可以单独开也继续开启。三、等温度降至7080度左右就可以关闭整个系统。保养n预防保养是维持系统的可靠、安全及效率的关键。其核心在于周期性工作的规划，以下是针对每月及每年保养工作所作的提议：n注意：月及年保养的周期是一个平均值，如果你的工作环境太脏，哪么保养的周期必须缩短。每月保养n1.检查火焰检测元件的状况及清洁它们。n2.检查所有的燃气与空气设定的数据。n3.测试系统所有警告信号是否正常。n4.检查火花塞的状况及清洁它们。n5.检查比例马达与空气蝶阀转动是否平顺，连轴器是否固定良好。n6.检查操作场地的通风设备是否正常。n7.以手动的方式使连锁控制失效，来测试所有的安全元件是否有连锁控制，并主、依厂家的说明注意这些安全元件是关闭或停止的关系，以手动关闭燃烧安全装置是否会启动熄火警报。n8.手动测试主燃气切断阀是否可以操作。n9.清洁或更换鼓风机过滤网。n10.检查及清洁鼓风机叶片。每年保养.一、包括月保养项目以外加以下项目n1.泄漏测试，测试安全切断阀是否能紧密闭合。n2.测试压力开关，转动大压力开关设定，测试是否会动作并且符合实际压力。n3.检查高压点火线的外观与接点。n4.检查空气/燃气比例器的导压管是否泄漏。n5.折解、清洁、检查燃烧机。n6.折解、清洁燃气限流板（位置4）n7.确保下列元件是否损坏或变形,燃嘴、点火器、火焰检测器每年保养.检查燃气燃机及燃烧火管（耐火砖）是不需要将燃烧机从炉壁上拆出来或进入燃烧室检查，具体拆解步骤如下 1.关闭燃烧器，手动关闭主气体关闭测压口。2.允许室温冷却，下降到2500F（1210C）。3.脱开一个接头上的气体管道或在燃烧器上提供的气体进口法兰。4.拆卸4个固定螺栓。5.将燃烧机的背盖（位置3）从燃烧机内（位置4）拉出 6.要复原安装，依上述顺序反向进行。故障排除.一、启动起始程序但燃烧机没法点燃 1.没有点火 (1)点火变压器没通电（检查电源）(2)点火变压器与点火棒线路脱离（修理或换高压线）(3)点火棒积碳（清洁点火棒）(4)点火棒与燃烧机接地不良（清洁点火棒螺纹）(5)点火棒绝缘瓷破裂，点火位置不对（更换）2.燃气不足 (1)到达比例阀压力太低（检查设定，有必要时调理燃气压力）(2)比例阀导压管泄漏（修理）(3)引火开度不够（调节阀门开度）(4)电磁阀没开（检查是否通电或电磁线圈）故障排除.3.没有火燃信号 (1)UV紫外线监测器损坏（更换）(2)UV紫外线监测器镜面脏（清洁）(3)点火棒和火焰棒接错（更换线路）4.燃气过量 没装限流板或装错的（查原资料检查限流板尺寸）二、小火时火焰微弱或不稳定 1.到燃烧器的燃气流量不够（增加比例阀流量）2.空气不足（风机转向，清洁过滤网，将小火时的蝶阀开大一些）三、燃烧机在转换到大火时熄火 1.没有足够的燃气到比例阀（检查设定、管压捐或增加压力）2.比例阀导压管泄漏（检查或更换）故障排除四、燃烧机不正常或对调整没反应 燃烧机内部零件松动或烧毁（与Eclipse公司或代理联系）五、燃烧机不稳定，会有积碳、黑烟或过量的CO 空气/燃气比例阀失效（测量所有空气和燃气数据和原设定比较，有必要就更换）六、燃烧机没法达到全功率输出 1.空气过滤网堵塞（清洁或更换）2.比例阀压力太低（调整压力）七、不能开始初步点火顺序 1.没法触动风压开关（检查过滤网、风机转向、出口压力及开关的设定）2.触动燃气高低压开关（检查燃气压力必要时调整压力、检查开磁设定与线路）3.火焰监测系统故障（检查线路及信号干扰）此课件下载可自行编辑修改，供参考！感谢您的支持，我们努力做得更好！
