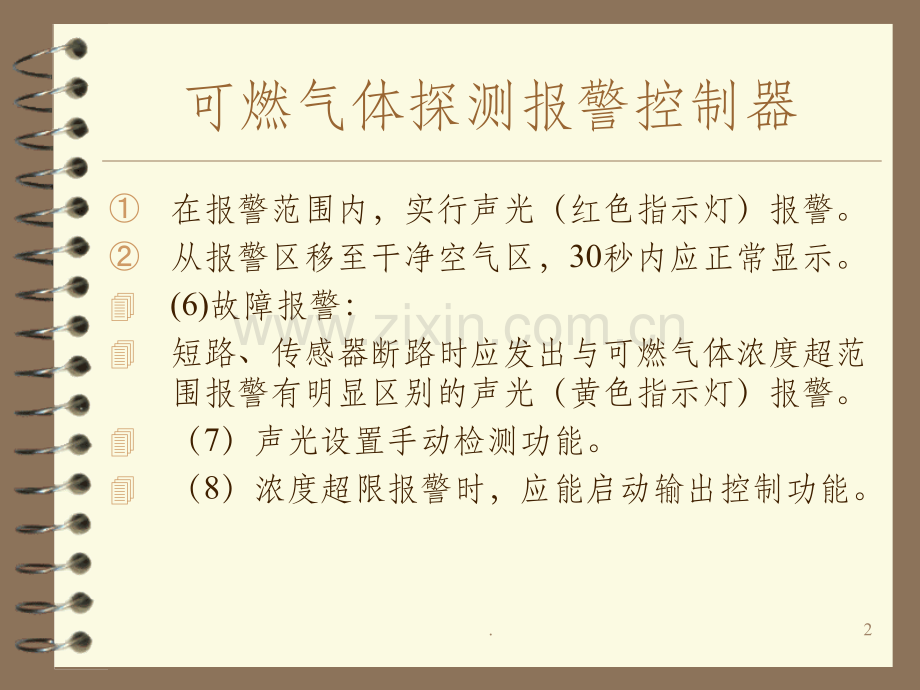

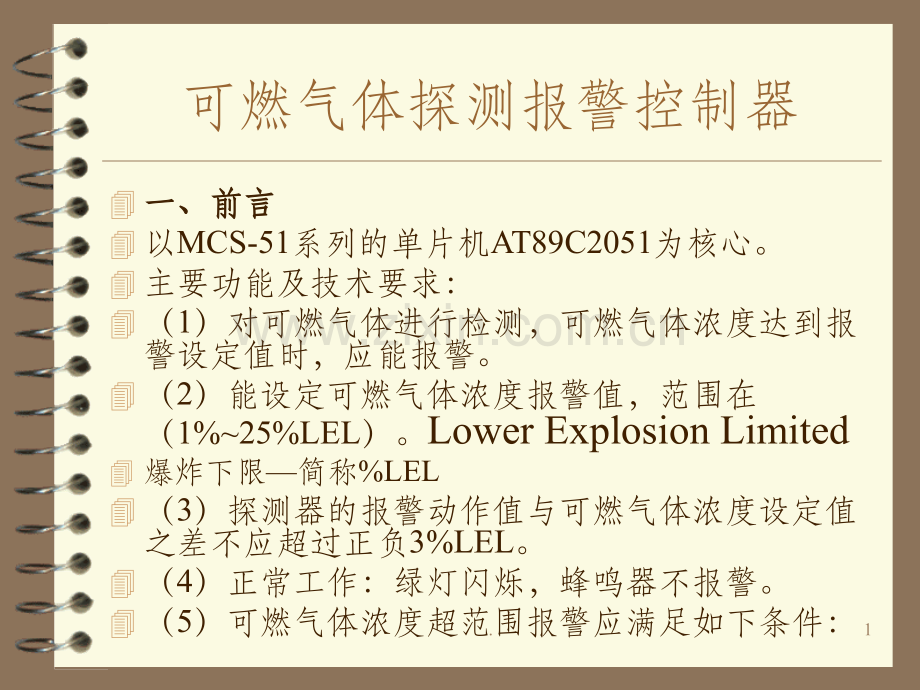

可燃气体探测报警控制器4一、前言一、前言4以MCS-51系列的单片机AT89C2051为核心。4主要功能及技术要求：4（1）对可燃气体进行检测，可燃气体浓度达到报警设定值时，应能报警。4（2）能设定可燃气体浓度报警值，范围在（1%25%LEL）。Lower Explosion Limited 4爆炸下限简称%LEL 4（3）探测器的报警动作值与可燃气体浓度设定值之差不应超过正负3%LEL。4（4）正常工作：绿灯闪烁，蜂鸣器不报警。4（5）可燃气体浓度超范围报警应满足如下条件：1.可燃气体探测报警控制器在报警范围内，实行声光（红色指示灯）报警。从报警区移至干净空气区，30秒内应正常显示。4(6)故障报警：4短路、传感器断路时应发出与可燃气体浓度超范围报警有明显区别的声光（黄色指示灯）报警。4（7）声光设置手动检测功能。4（8）浓度超限报警时，应能启动输出控制功能。2.可燃气体探测报警控制器4二、智能可燃气体探测器系统工作原理二、智能可燃气体探测器系统工作原理41、可燃气体传感器工作原理、可燃气体传感器工作原理4（1）SnO2和Fe2O3气敏传感器4（2）工作原理4被测可燃气体通过气敏元件的表面，发生热化学反应（无焰燃烧），燃烧后的SnO2等金属氧化物中的氧与还原性气体结合，使金属氧化物的阻值发生变化，而且其大小与被测气体浓度成一定比例。4（3）本设计选择MQ-412作为气体传感器3.4.可燃气体探测报警控制器42、智能可燃气体探测器系统工作原理、智能可燃气体探测器系统工作原理4（1）将可燃性气体浓度转换为电压信号，供浓度采样电路和报警电路使用。4（2）不采用模数转换器，将可燃气体浓度与设置的可燃气体浓度超范围的电压设定值进行比较。4（3）洁净空气中传感器的阻值较大-50千欧，在可燃性气体中为几千欧。4（4）实际测量的可燃性气体浓度范围在0.33.5v之间，若有余量的话限制在0.34.0v之间，可用运算放大器作为比较器，比较器连接单片机的输入端。5.可燃气体探测报警控制器4（5）故障：气敏元件断路故障，传感器输出电压接近0v，为低电平；4短路故障，输出电压接近正5v，为高电平。4可用运算放大器作为可燃性气体输出和故障设定值的电压比较器。4短路的电压基准值设定为0.3v，断路为正4.9v，比较器输出连到单片机的输入端。4此时的声光报警与正常报警有区别。6.7.可燃气体探测报警控制器4三、硬件结构三、硬件结构41、开关电源8.9.可燃气体探测报警控制器42、浓度采样电路4（1）测量电路：D2、M1、RW、R14、R15、R19、C14、C15，D2起降压和测量隔离的作用4（2）比较器2脚为比较电压的基准，C13稳定电压的作用。10.11.可燃气体探测报警控制器43、手动控制按钮4如图5-544、继电器控制电路4如图5-645、报警电路4如图5-746、故障检测12.13.14.15.16.
