人教版八年级物理下册作图题试卷试卷（word版含答案）

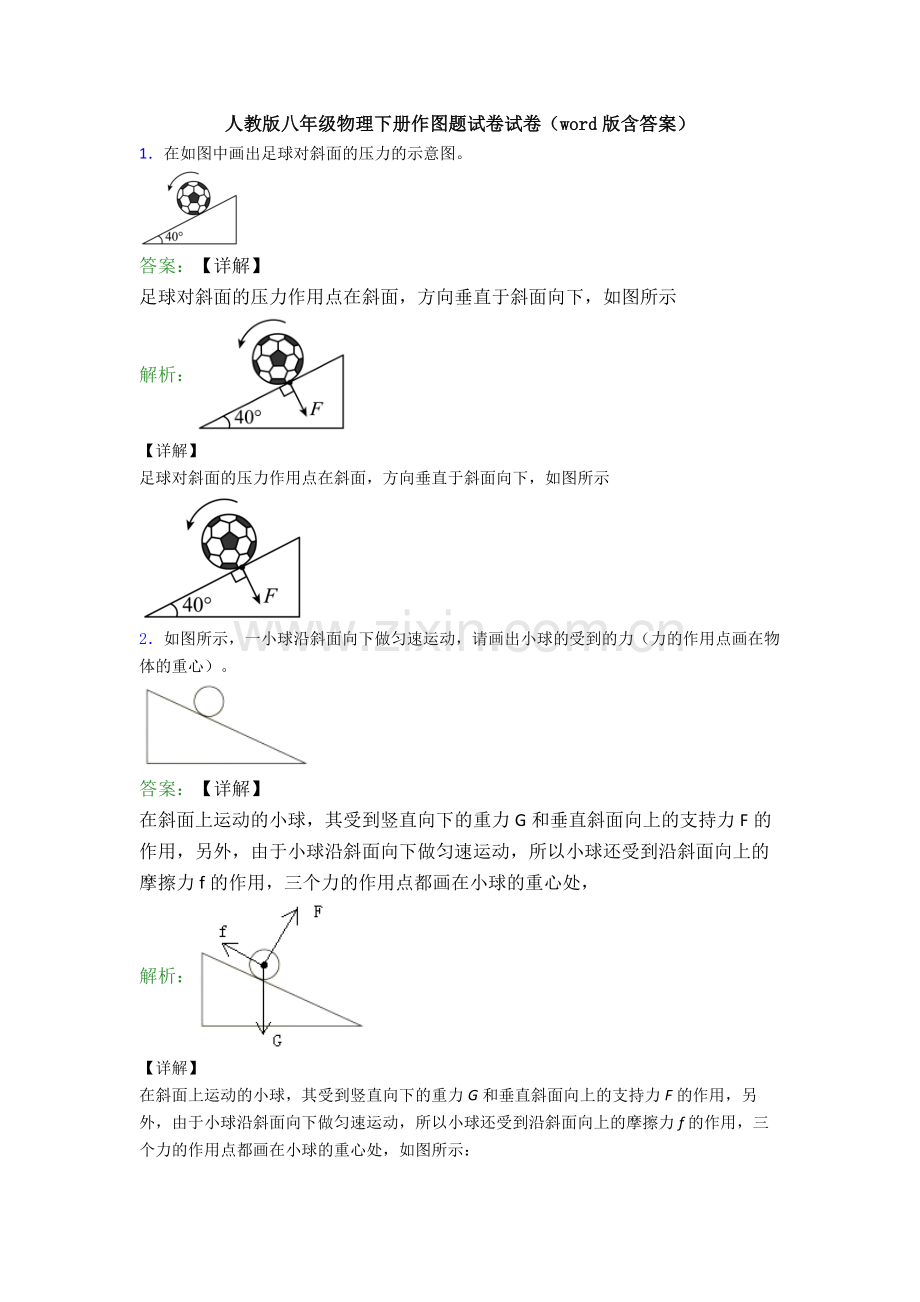

1．在如图中画出足球对斜面的压力的示意图。

答案：【详解】
足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示
解析：
【详解】
足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示

2．如图所示，一小球沿斜面向下做匀速运动，请画出小球的受到的力（力的作用点画在物体的重心）。

答案：【详解】
在斜面上运动的小球，其受到竖直向下的重力G和垂直斜面向上的支持力F的作用，另外，由于小球沿斜面向下做匀速运动，所以小球还受到沿斜面向上的摩擦力f的作用，三个力的作用点都画在小球的重心处，
解析：
【详解】
在斜面上运动的小球，其受到竖直向下的重力G和垂直斜面向上的支持力F的作用，另外，由于小球沿斜面向下做匀速运动，所以小球还受到沿斜面向上的摩擦力f的作用，三个力的作用点都画在小球的重心处，如图所示：

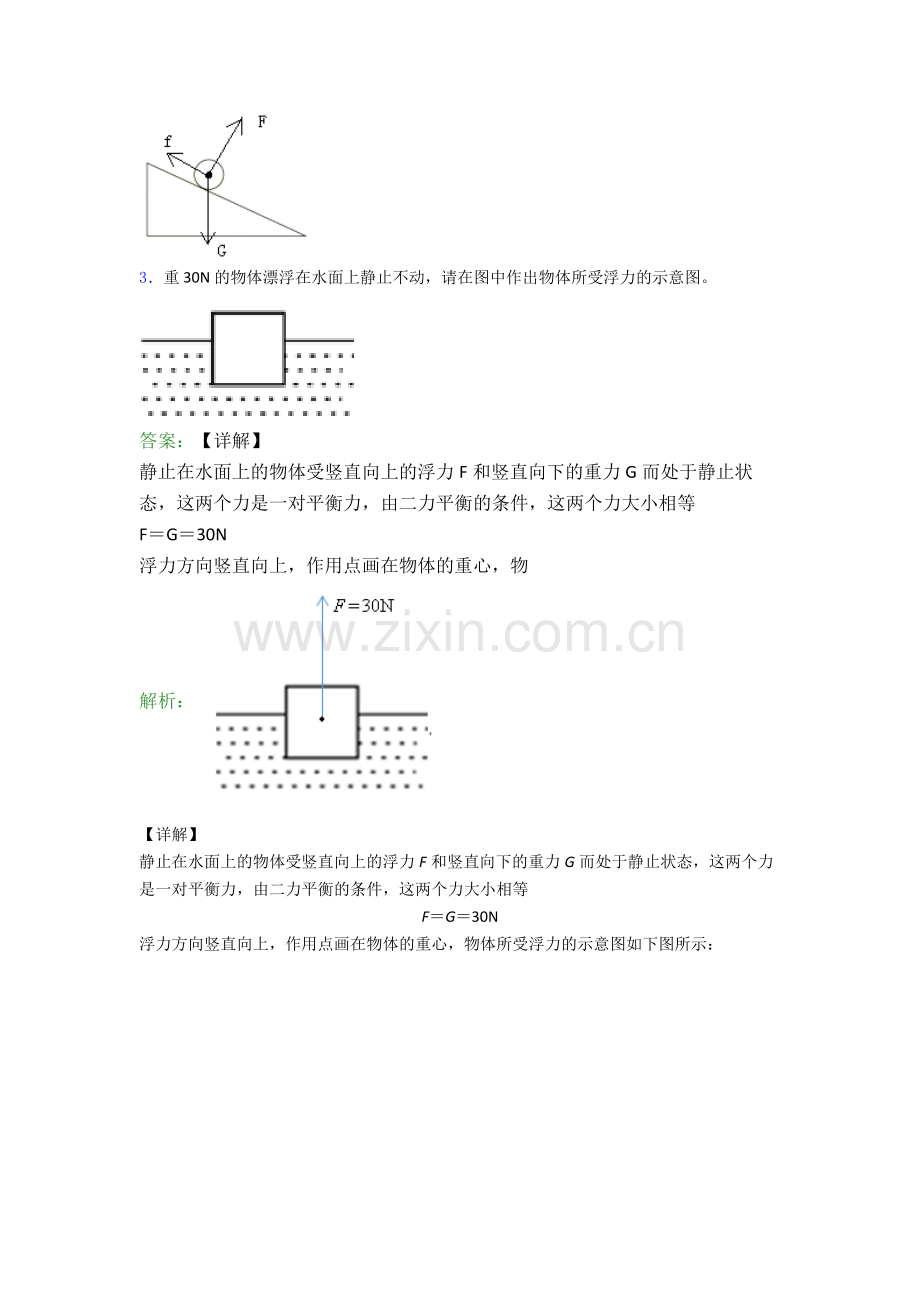

3．重 30N 的物体漂浮在水面上静止不动，请在图中作出物体所受浮力的示意图。

答案：【详解】
静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等
F＝G＝30N
浮力方向竖直向上，作用点画在物体的重心，物
解析：
【详解】
静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等
F＝G＝30N
浮力方向竖直向上，作用点画在物体的重心，物体所受浮力的示意图如下图所示：

4．如图所示，装有重10牛物体置于水平桌面上，请用图示法画出桌面所受的压力F。

答案：【详解】
物体静止在水平面上，压力的大小与物体的重力大小相等，即
F=G=10N
作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段
解析：
【详解】
物体静止在水平面上，压力的大小与物体的重力大小相等，即
F=G=10N
作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段，使线段长度为标度的2倍，如下图所示：

5．如图所示，重10N的物体A和传送带一起向右沿水平方向做匀速直线运动。试画出物体A所受力的图示。

答案：【详解】
物体A做匀速直线运动说明它受到了平衡力的作用；水平方向上没有牵引力，也就没有摩擦力，若有摩擦力，物体A就不会做匀速直线运动，所以水平方向上是不受力的；竖直方向上物体受到重力和支持力，物体
解析：
【详解】
物体A做匀速直线运动说明它受到了平衡力的作用；水平方向上没有牵引力，也就没有摩擦力，若有摩擦力，物体A就不会做匀速直线运动，所以水平方向上是不受力的；竖直方向上物体受到重力和支持力，物体A竖直方向上是静止的，重力和支持力就是一对平衡力，大小相等、方向相反。作图时：画出受力物体，用一个小方块来表示；画出标度，重力是10N，标度设为5N；作用点画在物体的中心，画出表示重力和支持力的射线；按要求截取线段；标出箭头、写上数值；如图

6．如图所示，标出杠杆的阻力作用点及方向，并画出动力臂、阻力臂。（_______）

答案：【详解】
阻力是物体对杠杆的拉力，其作用点在绳子和杠杆的接触点上，从支点O分别向动力和阻力作用线做垂线，垂线段即为动力臂和阻力臂，如图所示：
解析：
【详解】
阻力是物体对杠杆的拉力，其作用点在绳子和杠杆的接触点上，从支点O分别向动力和阻力作用线做垂线，垂线段即为动力臂和阻力臂，如图所示：

7．画出图中F2的力臂，并在B点画出使杠杆平衡时最省力的力F1。

答案：【详解】
反向延长力F2的作用线，从支点向力的作用线引垂线段，垂线段的长即为力臂L2；由题意知，最长的动力臂为OB，连接OB即为最长动力臂，又因为F2使杠杆沿顺时针转动，所以F1应使杠杆沿逆时针转
解析：
【详解】
反向延长力F2的作用线，从支点向力的作用线引垂线段，垂线段的长即为力臂L2；由题意知，最长的动力臂为OB，连接OB即为最长动力臂，又因为F2使杠杆沿顺时针转动，所以F1应使杠杆沿逆时针转动，因此F1方向应垂直OB向上，如图所示：
。
8．如图所示，用杠杆（自重忽略不计）将重物吊起，O点是支点。请画出动力F1的力臂和阻力F2的示意图。

答案：【详解】
延长力F1的作用线，从支点O向F1的作用线引垂线段，垂线段的长即为其力臂l1；杠杆受到的阻力是物体对杠杆的拉力，方向竖直向下，作用点在杠杆上，由此画出阻力F2的示意图。如图所示：
解析：
【详解】
延长力F1的作用线，从支点O向F1的作用线引垂线段，垂线段的长即为其力臂l1；杠杆受到的阻力是物体对杠杆的拉力，方向竖直向下，作用点在杠杆上，由此画出阻力F2的示意图。如图所示：

9．如图所示，请画出作用力F的力臂l。

答案：【详解】
由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：
解析：
【详解】
由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：

10．如图所示，是起重机将货物吊起的情景。O为支点，F1为动力，F2为阻力。请你画出F1、F2的力臂l1、l2。

答案：【详解】
已知图中支点为O点，分别从支点作动力和阻力的作用线的垂线，则垂线段的长即为动力臂L1和阻力臂L2，如下图
解析：
【详解】
已知图中支点为O点，分别从支点作动力和阻力的作用线的垂线，则垂线段的长即为动力臂L1和阻力臂L2，如下图

11．用如图示所示的滑轮组提升重物，若拉力将绳子的自由端移动1m时，重物升高0.5m，请你在图中画出绳子绕法。

答案：【详解】
若拉力将绳子的自由端移动1m时，重物升高0.5m，绳端移动距离是物体上升高度的2倍，所以滑轮组的动滑轮绕2段绳子，如图所示：
解析：
【详解】
若拉力将绳子的自由端移动1m时，重物升高0.5m，绳端移动距离是物体上升高度的2倍，所以滑轮组的动滑轮绕2段绳子，如图所示：

12．如左图所示，轻质杠杆的支点为O，请画出物块G的重力100N的示意图和力F的力臂。在下图中画出滑轮组最省力的绕线方式。

答案：（1）
（2）
【详解】
（1）物块G的重力方向始终是竖直向下的，重力的作用点在物体的重心上；画出动力F的作用线反向延长线，从支点向这条力的作用线作垂线，支点到垂足的距离就是力F的力臂，如下图所
解析：（1）

（2）

【详解】
（1）物块G的重力方向始终是竖直向下的，重力的作用点在物体的重心上；画出动力F的作用线反向延长线，从支点向这条力的作用线作垂线，支点到垂足的距离就是力F的力臂，如下图所示：

（2）图中滑轮组有两种绕线方法，一种是由两根绳子承担重物，一种是由三根绳子承担重物，要想最省力，应选用三根绳子承担的绕法，即从动滑轮的上挂钩开始缠绕，如图所示：

13．如图所示，请画出滑轮组最省力的绕法。

答案：【详解】
对由一个动滑轮和一个定滑轮组成的滑轮组，可绕线方法有两股和三股两种，两种方法都达到了省力的目的，但拉力的方向不同，有三股绕线的方法拉力方向向上，有两股绕线的方法拉力方向向下，在不计滑轮自
解析：
【详解】
对由一个动滑轮和一个定滑轮组成的滑轮组，可绕线方法有两股和三股两种，两种方法都达到了省力的目的，但拉力的方向不同，有三股绕线的方法拉力方向向上，有两股绕线的方法拉力方向向下，在不计滑轮自重及摩擦的情况下，动滑轮和重物由几股绳子承担，拉力就是滑轮组提升物重的几分之一。由此可知绳子股数越多越省力，根据题意滑轮组最省力的绕法是绳子股数最多，即三股绕线的方法。具体图形如下

14．（1）如图所示，图甲是某人沿斜坡滑雪的示意图，请在图乙中画出该人所受重力G、支持力N和阻力f的示意图；______

（2）如图所示，某人在A处提起物体，请在图中画出最省力的绳子绕法。______
答案：【详解】
（1）[1]该人受到的重力方向竖直向下，作用点在重心，所受支持力方向垂直于斜面向上，作用点画在重心，阻力f的方向与相对运动方向相反，故方向沿斜面向上，作用点画在重心上，故
解析：
【详解】
（1）[1]该人受到的重力方向竖直向下，作用点在重心，所受支持力方向垂直于斜面向上，作用点画在重心，阻力f的方向与相对运动方向相反，故方向沿斜面向上，作用点画在重心上，故画出该人所受重力G、支持力N和阻力f的示意图如图所示

（2）[2]从动滑轮上挂钩开始，依次绕过定滑轮和动滑轮，绳端回到人的手中，则提升物体绳子段数为3，是最省力的绕法，如图所示

15．站在地面上的小明同学想用一个动滑轮和一个定滑轮组成滑轮组提升重物，请你用笔画线代替绳子，将图中的两个滑轮连成符合要求的滑轮组。

答案：【详解】
人用力往下拉绳把重物提升，说明人的拉力方向向下，按此反向绕线，绳子的起始端应系在定滑轮的挂钩上，如图所示：
解析：
【详解】
人用力往下拉绳把重物提升，说明人的拉力方向向下，按此反向绕线，绳子的起始端应系在定滑轮的挂钩上，如图所示：
