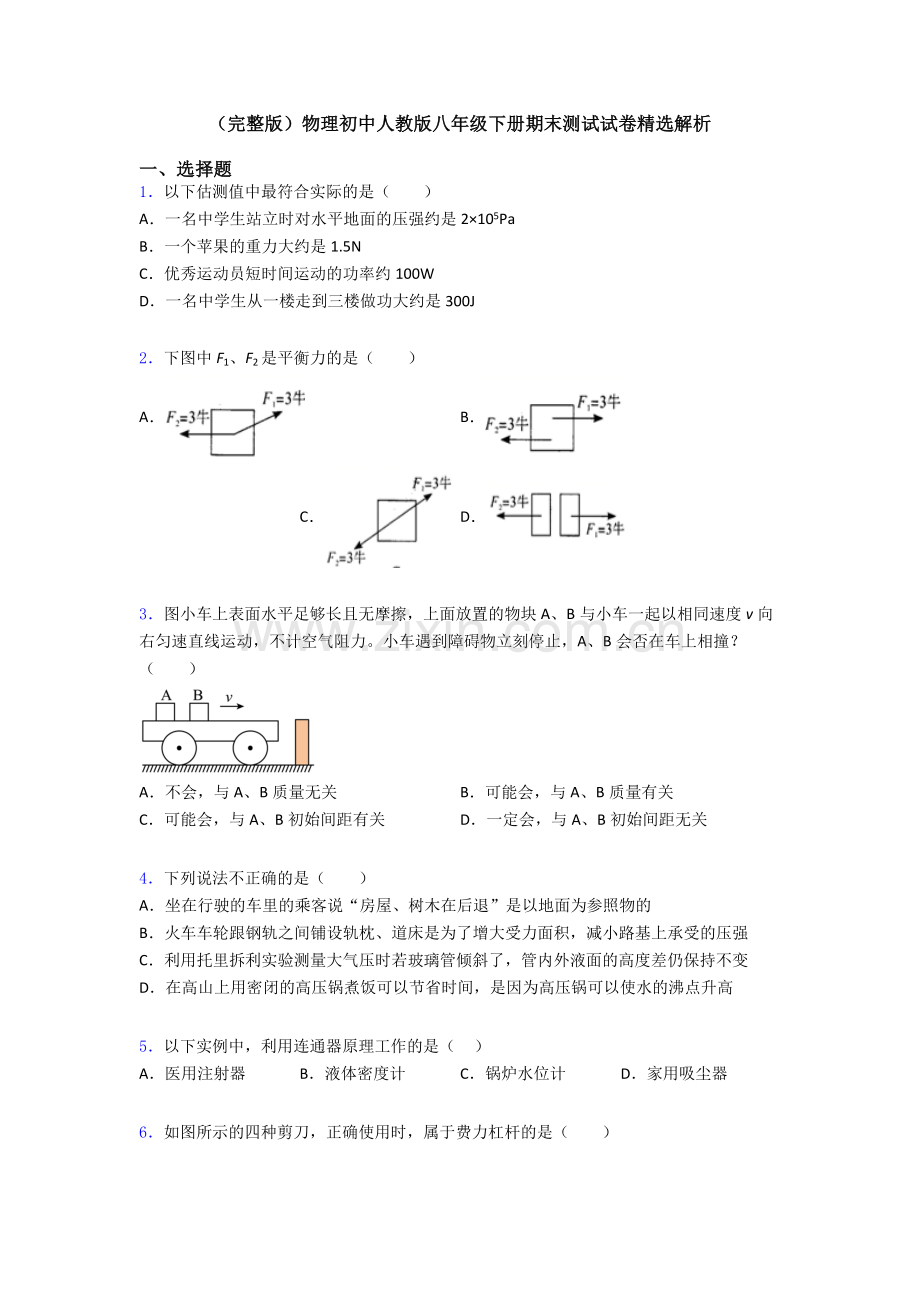

（完整版）物理初中人教版八年级下册期末测试试卷精选解析

一、选择题
1．以下估测值中最符合实际的是（　　）
A．一名中学生站立时对水平地面的压强约是2×105Pa
B．一个苹果的重力大约是1.5N
C．优秀运动员短时间运动的功率约100W
D．一名中学生从一楼走到三楼做功大约是300J

2．下图中F1、F2是平衡力的是（　　）
A． B． C． D．

3．图小车上表面水平足够长且无摩擦，上面放置的物块A、B与小车一起以相同速度v向右匀速直线运动，不计空气阻力。小车遇到障碍物立刻停止，A、B会否在车上相撞？（　　）

A．不会，与A、B质量无关 B．可能会，与A、B质量有关
C．可能会，与A、B初始间距有关 D．一定会，与A、B初始间距无关

4．下列说法不正确的是（　　）
A．坐在行驶的车里的乘客说“房屋、树木在后退”是以地面为参照物的
B．火车车轮跟钢轨之间铺设轨枕、道床是为了增大受力面积，减小路基上承受的压强
C．利用托里拆利实验测量大气压时若玻璃管倾斜了，管内外液面的高度差仍保持不变
D．在高山上用密闭的高压锅煮饭可以节省时间，是因为高压锅可以使水的沸点升高

5．以下实例中，利用连通器原理工作的是（ ）
A．医用注射器 B．液体密度计 C．锅炉水位计 D．家用吸尘器

6．如图所示的四种剪刀，正确使用时，属于费力杠杆的是（　　）
A．医用剪刀 B．剪铁皮的剪刀
C．挑线头的剪刀 D．修树枝的剪刀

7．在两个相同的烧杯中，分别装入质量相等的甲、乙两种液体，再将体积相同的两物体放入两液体中，当物体静止后，两液面恰好相平，如图所示．此时甲、乙两液体的密度分别为ρ甲、ρ乙；两物体所受到的浮力分别为FA、FB；两容器底受到的液体压强分别为p甲、p乙，则下列判断正确的是

A．ρ甲>ρ乙 FA=FB p甲>p乙
B．ρ甲<ρ乙 FA=FB p甲<p乙
C．ρ甲<ρ乙 FA<FB p甲<p乙
D．ρ甲>ρ乙 FA>FB p甲>p乙

8．如图所示，在伽利略理想实验中，小球每次均从斜面a点自由滚下，分别经过图中b，c，d各位置，关于小球的动能、重力势能、机械能描述正确的是（　　）

A．小球的重力势能一直在减小
B．在d点的重力势能小于在c点的重力势能
C．从b点运动到c点的过程中，动能转化为重力势能
D．从a到b小球速度越来越大，机械能越来越大
二、填空题
9．网球运动员挥拍击球时，球拍的网面凹陷，说明力可以改变物体的 ______；网球在离开网面时，球网的 ______转化为网球的动能。

10．如图，汽车“漂移”是一项高难度汽车表演。当汽车在水平地面上疾驶时，车对地面的压力和地面对车的支持力________（选填“是”或“不是”）一对平衡力，若此时突然刹车且同时转动方向盘，地面对汽车的摩擦力改变了汽车的________，由于汽车具有________仍继续向原来方向运动，导致汽车急转弯发生“漂移”。

11．如图所示，工人不用铁锤而使用橡胶锤铺设瓷砖，回答下列问题：
（1）橡胶锤头的橡胶具有 ______（选填“较大的硬度”或“较好的弹性”）；
（2）橡胶锤头有较大的横截面，能在压力一定时，通过 ______来减小压强；
（3）橡胶锤敲击到瓷砖后会向相反方向运动，说明力的作用是 ______的，使橡胶锤弹开的力是由 ______（选填“橡胶”或“瓷砖”）发生形变产生的。

12．如图所示，拴在细线下的物块浸在水中，B图中物块所受浮力________N，由B、C图可知浮力的大小与_______有关。若将C图中的细线剪断，物块的重力势能将_______（选填“变大”、“变小”或”不变”）。

13．当马拉着载有1000kg货物的雪撬在平直的公路上匀速向南行驶时，马对雪橇的水平拉力是500N，雪撬在水平方向上受到的阻力是__________N，若雪橇上的货物卸下了500kg，马拉雪橇仍是匀速行驶，马对雪橇的水平拉力将会__________，雪橇与地面的摩擦力的大小__________。

14．如图所示，如果你向两张纸的中间吹气，你会看到两张纸______运动，原因是______。

15．如图所示，轻质杠杆OA中点处悬挂一质量为5kg的物体，在A端施加一个竖直向上的力F，杠杆在水平位置平衡，则力F=______N；保持力F的方向不变，将杠杆从A位置匀速提到B位置的过程中，力F将______（选填“增大”、“减小”或“不变”）。（g取10N/kg）

16．如图甲所示，放在水平地面上的物体，受到方向不变的水平推力F的作用，F的大小与时间t的关系和物体运动速度v与时间t的关系如图乙所示，4～6s内推力F做功的功率为______W；2~4s内物体所受合力为______N。

三、解答题
17．如图所示，一小球沿斜面向下做匀速运动，请画出小球的受到的力（力的作用点画在物体的重心）。

18．如图所示，标出杠杆的阻力作用点及方向，并画出动力臂、阻力臂。（_______）

19．如图所示，请画出最省力的绕线方法。

20．小明观察到电风扇、落地灯等都有大而重的底座，使它们不易翻倒。由此提出两个猜想：
①物体的稳度（稳定程度）可能与物体重心高低有关；
②物体的稳度可能与支撑面积的大小有关。
为验证猜想，他将三块相同的橡皮泥分别固定在三个相同的圆柱体的底部、中部和顶部，其重心O的位置如图甲所示；再用同样的力在三个圆柱体的同一位置小心地向左推翻圆柱体，比较圆柱体刚好翻倒时转过的角度θ，如图乙所示，并记录在下表中。请你解答下列问题：
实验次数
1
2
3
重心高低
低
中
高
圆柱体刚好翻倒时转过的角度θ
大
较大
小
（1）上述实验是为了验证猜想 ______（选填“①”或“②”）；
（2）圆柱体的稳度是通过 ______来反映的；
（3）为了增大货车行驶时的稳度，结合上述实验，给正在装货的司机提出一个合理建议 ______。

21．小德学习小组在探究“滑动摩擦力大小与什么因素有关”，所用弹簧测力计如 A 图所示，所选若干个木块均相同（足够多），每个重力为 1N。

（1）实验时用弹簧测力计沿水平方向拉动木块，使其在水平桌面做______运动， 根据______条件可知，木块所受滑动摩擦力的大小等于其所受拉力大小。
（2）如图 B，在同一次实验中，小德用不同的速度匀速拉木块时，观察到每次弹簧测力计示数相同，可判断滑动摩擦力的大小与物体运动的______无关。
（3）同组小强用同一木块分别做了如上图所示的甲、乙、丙三个实验。由此可得出的结论是______时，接触面越粗糙，滑动摩擦力越大。
（4）小强还想探究滑动摩擦力和接触面受到的压力大小的定量关系，在甲实验基础上，叠放的木块又分别增加至两个、三个，根据收集到的接触面受到的压力和对应滑动摩擦力的大小绘制图像如 C 图所示。
①依据图像及相关信息分析证据可得出结论：______。
②在此实验中，可叠放木块数目最多为______块。
二
22．如图所示是“探究液体内部压强的特点”的实验过程；

（1）实验前，要通过调试，保证压强计两边玻璃管中的液面 ______，压强计金属盒上的橡皮膜应选用 ______（选填“薄”或“厚”）一些的较好；
（2）实验中通过观察压强计U形管两端液面的 ______来显示橡皮膜所受压强的大小；
（3）如图甲、乙、丙所示，将压强计的探头放在水中的同一深度处，使橡皮膜朝向不同的方向，观察到U形管内液面高度差 ______（选填“不改变”或“改变”），这说明同种液体同一深度，液体内部向各个方向的压强 ______；
（4）根据 ______两个图的实验现象进行对比，这是“探究液体压强与深度的关系”；
（5）为了“探究液体压强与液体密度的关系”，利用如图戊所示的装置进行实验，当注入水和盐水的深度相同时，若橡皮膜出现图示情况，说明隔板左侧的液体对橡皮膜的压强 ______（选填“大于”、“小于”或“等于”）隔板右侧的液体对橡皮膜的压强，则隔板 ______（选填“左”或“右”）侧的液体是盐水。
二
23．同学们用空塑料瓶和细沙等实验器材探究影响浮力大小因素，（g取10N/kg，ρ水=1×103kg/m3）
(1)为了测出塑料瓶的体积，小明进行如下操作：
①把天平放在水平桌面上，调节天平平衡，在左盘中放入盛有适量水的烧杯，通过增减砝码和移动游码使天平再次平衡，测得烧杯和水的总质量为133g；
②在空塑料瓶中装入适量细沙，拧紧瓶盖，在瓶颈系一细绳，手拿细绳将塑料瓶完全浸没于烧杯的水中（瓶没有接触烧杯，水未溢出），通过增减砝码和移动游码使天平再次获得平衡，所用砝码总质量和游码所示质量之和为167g，则塑料瓶的体积是 ______ cm3；
(2)同学们根据生活经验提出了如下三种猜想，并举出了相应的实例
猜想一，浮力的大小与物体的密度有关，例：铁块在水中下沉，木头浮在水面上；
猜想二，浮力的大小与液体的密度有关，例：鸡蛋可以在水中下沉，在盐水中可以浮起来；
猜想三，浮力的大小与浸入液体的深度有关，实例：在游泳池里，人越往下蹲感觉到水向上托自己的力越大。
为了验证以上猜想是否正确，同学们选择了装入细沙的塑料瓶和其他实验器材进行探究，实验过程如图所示。

①根据实验步骤d和 ______ （填序号），可以确定猜想二是正确的；
②根据实验步骤c和d可以验证猜想三是 ______ （选填“正确”或“错误”）；对该猜想对应的实例，合理的解释是：在游泳池里，人越往下蹲受到的浮力越大，说明浮力的大小与 ________ 有关；
③要验证猜想一是否正确，可以在塑料瓶中 ____________ 后再进行探究；
④同学们讨论认为：猜想一和猜想二中的实例反应了物体的浮与沉可能与密度有关，要选用一个能漂浮在图e中盐水上的物体时，物体的密度应小于 _______ g/cm3（计算结果保留1位小数）；
(3)小明根据图中a-e的实验操作，给出一种测量盐水密度的实验方案：
①如图a所示，用弹簧测力计测出装沙的塑料瓶在空气中的重力G；
②如图c所示，用弹簧测力计悬挂装沙的塑料瓶浸没在水中（未接触烧杯底），其示数为F1；
③如图e所示，用弹簧测力计悬挂装沙的塑料瓶浸没在盐水中（未接触烧杯底），其示数为F2；则：盐水密度表达式为：ρ= ______ 。（用上述字母和水的密度ρ水表示）

24．观察、实验、推理是物理研究的重要手段，物理学家伽利略因观察到比萨大教堂穹顶上吊灯因风不停摆动，发现了摆的重要特性．某兴趣小根据当时情况，准备了小钢球（大小可忽略不计），弹性很小的结实轻细绳等器材组成了图甲装置，在无风的情况下，把小钢球拉离到最低位置（A）x处释放．如图乙所示，小钢球将来回摆动．兴趣小组猜想影响小钢球往返一次的时间因素有：摆绳长l，小钢球质量m，起始小钢球拉离到最低位置（A）的距离x，由此进行实验，用秒表记下小钢球往返的时间．实验数据记录如下：
实验
次第
摆绳
长/（m）
小钢球
质量 （m）
最初将小钢球拉至最低
位置的距离x （cm）
小钢球往返动 一次
的平均时间（s）
1
1
50
5.0
1.99
2
1
50
7.0
2.00
3
1
50
9.0
2.00
4
1
100
9.0
2.00
5
1
150
9.0
2.00
6
2
50
9.0
2.83
7
4
50
9.0
3.99

（1）由表中_____（填表中实验次第序号）三组数据可知：小钢球往返一次的时间与小钢球拉离最低位置的距离x无关；
（2）由表中第3、4、5次实验数据分析可知：小钢球往返一次的时间与______无关：
（3）由表中第3、6、7次实验数据分折可知：摆绳越长，小钢球往返一次的时间越______；
（4）我们生活用的摆钟（如图丙），就是利用这一原理工作的，有人发现正在工作的摆钟往返一次的时间变长了（即钟的走时比准确时慢），则需将摆锤往_______调（填“上”或“下”）。

25．在探究“杠杆的平衡条件”实验中，所用的实验器材有：杠杆（杠杆上每小格长为2cm）支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个。
(1)实验时，使杠杆在水平位置平衡，应将如图甲所示杠杆左端的平衡螺母适当往______调，或将杠杆右端的平衡螺母适当往______（均选填“左”或“右”）调；
(2)如图乙所示，调节好杠杆后在杠杆左边距离支点4格的A处挂了2个钩码，为使杠杆平衡，应在杠杆右边距离支点8格的处挂______个钩码；
(3)完成探究后小明又提出新的问题：“若支点不在杠杆的中点，杠杆的平衡条件是否仍然成立？”于是小明利用如图丙所示装置进行探究，在杠杆点处挂上2个钩码，用弹簧测力计在点处竖直向上拉，使杠杆在水平位置平衡，此时弹簧测力示数为______N，以弹簧测力计的拉力为动力，钩码处绳子拉力为阻力，多次调整力和力臂的大小进行测量，当杠杆水平平衡时发现：总是______，其原因是______；
(4)小明将图丙中弹簧测力计拉力的作用点从点移到点，使杠杆仍在水平位置平衡，如图丁所示，此时弹簧测力计的拉力是______N。

26．在海滩案发现场留下了罪犯清晰的站立时脚印，公安人员立即用蜡浇铸了如图所示的一只脚的鞋模，蜡鞋模的平均厚度为3cm、质量为675g，侦察人员又在脚印旁边放一个平底圆柱形容器，并向容器内缓慢加入小钢珠，使圆柱形容器陷入沙地里的深度也刚好为3cm，并测出平底圆柱容器的底面积为20cm2，容器和钢珠的总质量为3.4kg。（ρ蜡＝0.9×103kg/m3）
(1)675g的蜡，它的体积为多少？
(2)圆柱形容器对沙滩的压强为多少？
(3)该罪犯的质量为多少kg。

27．如图所示，弹簧测力计下挂一长方体物体，将物体从盛有适量水的烧杯上方离水面某一高度处缓缓下降，然后将其逐渐浸入水中；图乙是弹簧测力计示数 F 与物体下降高度h 变化关系的图像，求：
（1）物体的质量为多大？
（2）物体的密度为多大？
（3）物体刚刚浸没在水中时，其下表面受到水的压力为多大？

28．工人用如图所示的滑轮组匀速提升重800N的货物，所用拉力F为500N，货物在50s内匀速上升5m。在此过程中，求：
（1）拉力做的有用功？
（2）拉力做功的功率？
（3）滑轮组的机械效率？

【参考答案】

一、选择题

1．B
解析：B
【详解】
A．中学生的体重在G＝500N左右，双脚站立时与水平地面的接触面积在0.04m2左右，双脚对水平地面的压强约为

故A不符合题意；
B．一个苹果的质量约150g＝0.15kg，受到的重力为
G＝mg＝0.15×10N/kg＝1.5N
故B符合题意；
C．短跑运动员的速度约为10m/s，跑步时施加的力约为F＝200N，功率约为
P＝Fv＝200N×10m/s＝2000W
故C不符合题意；
D．中学生的体重约G＝500N，一楼到三楼的高度约h＝6m，中学生从一楼走到三楼做功大约是
W＝Gh＝500N×6m＝3000J
故D不符合题意际。
故选B。

2．C
解析：C
【详解】
二力平衡的条件：作用在同一物体上的两个力，大小相等、方向相反，且作用在同一直线上。
A B．F1、F2没有作用在同一直线上，因此F1、F2不是平衡力，故AB不符合题意；
C．F1、F2作用在同一物体上，大小相等、方向相反，且作用在同一直线上，符合二力平衡的条件，因此F1、F2是一对平衡力，故C符合题意；
D．F1、F2作用在不同的物体上，因此F1、F2不是平衡力，故D不符合题意。
故选Ｃ。

3．A
解析：A
【详解】
小车遇到障碍物立刻停止时，由于小车上表面无摩擦，所以物块A、B在水平方向上不受力。根据牛顿第一定律可知，物块A、B会保持原来的运动状态继续以相同的速度向右做匀速直线运动，所以A、B不会在车上相撞；故B、C、D错误不符合题意，故A正确，符合题意。
故选A。

4．A
解析：A
【详解】
A．车里的乘客说“房屋、树木在后退”时，是以向前运动的车为参照物，故A错误，符合题意；
B．火车的铁轨铺在枕木上，是在压力一定时，增大受力面积来减小压强，保护路基，故B正确，不符合题意；
C．在托里拆利实验中，水银柱的高度是由外界大气压的大小决定的，在玻璃管顶端真空的情况下，管内外水银柱的高度差一般不会改变，故C正确，不符合题意；
D．液体的沸点随气压的增大而升高，高压锅容易将食物煮熟，是因为用高压锅煮食物时锅内液体表面上方的气压增大（外界大气压不变），水的沸点升高，故D正确，不符合题意。
故选A。

5．C
解析：C
【详解】
A．医用注射器吸药液是靠大气压将药液压进注射器内，将药液注射进人体是靠人对活塞的压力，故A不符合题意；
B．液体密度计是靠浮力来工作的，故B不符合题意；
C．锅炉水位计的玻璃管和锅炉组成连通器，当水不流动时，水位计中的水面和锅炉里的水面相平，是利用连通器原理工作的，故C符合题意；
D．家用吸尘器是利用大气压来工作的，故D不符合题意。
故选C。

6．C
解析：C
【详解】
A．医用剪刀在使用过程中，动力臂大于阻力臂，是省力杠杆，故A不符合题意；
B．剪铁皮的剪刀在使用过程中，动力臂大于阻力臂，是省力杠杆，故B不符合题意；
C．挑线头的剪刀在使用过程中，动力臂小于阻力臂，是费力杠杆，故C符合题意；
D．修树枝的剪刀在使用过程中，动力臂大于阻力臂，是省力杠杆，故D不符合题意。
故选C。

7．C
解析：C
【详解】
两烧杯相同，且两液面相平，则：
V液甲+V排A=V液乙+V排B．
因A物体处于漂浮，B物体处于悬浮，且A、B两物体体积相同，则从图中可看出
V排A<V排B．
所以
V液甲>V液乙，
因甲、乙两种液体质量相同，根据ρ=可知
ρ甲<ρ乙；
因
V排A<V排B、ρ甲<ρ乙，
根据F浮=ρ液gV排可知
FA<FB；
因两液面相平，即两烧杯底部液体深度相同，且
ρ甲<ρ乙，
根据可知
p甲<p乙．
故C正确．

8．C
解析：C
【详解】
A．小球从a到b的过程中，高度变小，重力势能减小，从b到c或d的过程，高度增大，重力势能增加，所以不同的过程重力势能的变化不同，故A错误；
B．c、d两点在同一高度，所以小球在这两点的重力势能相等，故B错误；
C．小球从b点到c点的过程中，动能减小，重力势能增大，是动能转化为重力势能，故C正确；
D．在伽利略理想实验中，机械能是守恒的，所以从a点到b点，小球的机械能不变，故D错误。
故选C。
二、填空题

9．形状 弹性势能
【详解】
[1]球拍受到了力的作用，使得球拍的网面凹陷，说明力可以改变物体的形状。
[2]网球在离开网面时，球网的弹性形变程度变小，弹性势能变小，网球的速度变大，质量不变，动能变大，弹性势能转化为网球的动能。

10．不是 运动状态 惯性
【详解】
[1]当汽车在水平地面上疾驶时，车的上方流速大、压强小，底盘下流速大、压强小，会产生一个向上的升力，即此时汽车在竖直方向上受到三个力的作用，由于车对地面的压力和地面对车的支持力大小不相等，所以这两个力不是一对平衡力。
[2]突然刹车且同时转动方向盘，地面对汽车的摩擦力改变了汽车的运动方向和速度，即改变了汽车的运动状态。
[3]刹车后，车因为自身惯性的作用会继续向原来方向运动，导致汽车急转弯发生“漂移”。

11．较好的弹性 增大受力面积 相互 瓷砖
【详解】
（1）[1]橡胶锤头的橡胶具有良好的弹性，容易发生弹性形变而产生弹力。
（2）[2]橡胶锤头的横截面较大，是在压力一定时，通过增大受力面积来减小压强的。
（3）[3]橡胶锤头敲击瓷砖，同时瓷砖也会对橡胶锤头施加力，所以力的作用是相互的。
[4]使锤头弹开的力的施力物体是瓷砖，锤头敲击时，瓷砖发生弹性形变而产生的力。

12．B
解析：4 物体排开液体的体积 变小
【详解】
[1]B图中物块所受浮力
F浮=2.8N-2.4N=0.4N
[2]BC都是水，物体排开液体的体积不同，测力计示数不同，浮力不同，故可知浮力的大小与物体排开液体的体积有关。
[3]完全浸没测力计仍有示数，所以若将C图中的细线剪断，物体下沉，高度降低，重力势能变小。

13．减小 变小
【详解】
[1]由题意可知，雪撬在平直的公路上匀速向南行驶，匀速运动，处于平衡状态，水平方向上受力平衡，对雪撬在水平方向上受力分析，它受到拉力和公路对它阻力的作用，这两个力是一对平衡力，大小相等，马对雪橇的水平拉力是500N，那么雪撬在水平方向上受到的阻力是500N。
[2][3]若雪橇上的货物卸下了500kg，雪橇的总质量变小，总重力变小，雪橇对公路的压力变小，雪橇与公路接触面的粗糙程度不变，那么雪橇与地面的摩擦力会变小，马拉雪橇仍是匀速行驶，雪橇处于平衡状态，水平方向上受力平衡，对雪撬在水平方向上受力分析，它受到拉力和公路对它阻力的作用，这两个力是一对平衡力，大小相等，因阻力变小，那么它受到拉力变小。

14．相互靠近 两纸间的空气流速快，压强小，两边的大气压将两纸向中间压
【详解】
[1][2]对着两张纸的中间吹气，两张纸中间的空气流速变大，压强变小，小于纸外侧的大气压，产生了一个向内的压强差，将纸压向中间。

15．不变
【详解】
[1]物体的重力为
G=mg=5kg×10N/kg=50N
根据杠杆的平衡条件有

则

[2]当杠杆到达B位置时，力臂如图所示

由图知，阻力臂减小了，根据杠杆的平衡条件
解析：不变
【详解】
[1]物体的重力为
G=mg=5kg×10N/kg=50N
根据杠杆的平衡条件有

则

[2]当杠杆到达B位置时，力臂如图所示

由图知，阻力臂减小了，根据杠杆的平衡条件
G×LG'=F′×LF'
根据图中相似三角形的性质可知

则

所以拉力F不变。

16．1
【详解】
[1]由力与时间关系图像可知，4～6s内推力的大小为2N；由速度与时间关系图像可知，在4～6s内物体的速度为4m/s，则推力的功率为

[2]由速度与时间关系图像可知，前4～
解析：1
【详解】
[1]由力与时间关系图像可知，4～6s内推力的大小为2N；由速度与时间关系图像可知，在4～6s内物体的速度为4m/s，则推力的功率为

[2]由速度与时间关系图像可知，前4～6s内物体做匀速运动，受到的力为平衡力。由力与时间关系图像可知，在4～6s内推力为2N，可知，物体受到的摩擦阻力为2N，且因为压力和接触面的粗糙程度不变，这个摩擦力是不变的。
在2～4s内，推力为3N，摩擦力是2N，二者方向相反，则物体受到的合力为1N。
【点睛】

三、解答题

17．【详解】
在斜面上运动的小球，其受到竖直向下的重力G和垂直斜面向上的支持力F的作用，另外，由于小球沿斜面向下做匀速运动，所以小球还受到沿斜面向上的摩擦力f的作用，三个力的作用点都画在小球的重心处，
解析：
【详解】
在斜面上运动的小球，其受到竖直向下的重力G和垂直斜面向上的支持力F的作用，另外，由于小球沿斜面向下做匀速运动，所以小球还受到沿斜面向上的摩擦力f的作用，三个力的作用点都画在小球的重心处，如图所示：

18．【详解】
阻力是物体对杠杆的拉力，其作用点在绳子和杠杆的接触点上，从支点O分别向动力和阻力作用线做垂线，垂线段即为动力臂和阻力臂，如图所示：
解析：
【详解】
阻力是物体对杠杆的拉力，其作用点在绳子和杠杆的接触点上，从支点O分别向动力和阻力作用线做垂线，垂线段即为动力臂和阻力臂，如图所示：

19．【详解】
图中滑轮组由2个定滑轮和2个动滑轮组成，要使该滑轮组最省力，则需要承担物重的绳子段数最多，即n最多为5，所以绳子要先系在动滑轮上面的挂钩上，依次向外绕线，如下图
解析：
【详解】
图中滑轮组由2个定滑轮和2个动滑轮组成，要使该滑轮组最省力，则需要承担物重的绳子段数最多，即n最多为5，所以绳子要先系在动滑轮上面的挂钩上，依次向外绕线，如下图

20．① 圆柱体刚好翻倒时转过的角度θ 将质量较大的货物装在下部，质量较小的货物装在上部
【详解】
（1）[1]根据表格中的数据可知，圆柱体相同，支撑面积的大小不变，橡皮泥放置的位置不
解析：① 圆柱体刚好翻倒时转过的角度θ 将质量较大的货物装在下部，质量较小的货物装在上部
【详解】
（1）[1]根据表格中的数据可知，圆柱体相同，支撑面积的大小不变，橡皮泥放置的位置不同，重心的位置不同，圆柱体刚好翻倒时转过的角度θ不同，稳度不同，所以探究的是猜想①。
（2）[2]该实验是通过圆柱体刚好翻倒时转过的角度θ来表示稳度的大小，θ越大，稳度越大，这是转换法的应用。
（3）[3]大货车在行驶时，支撑面积的大小不变，可以通过将质量较大的货物装在下部，质量较小的货物装在上部来增大行驶时的稳度。

21．匀速直线 二力平衡 速度 压力相同 在接触面粗糙程度相同的条件下，物体受到的滑动摩擦力大小与压力大小成正比 7
【详解】
（1）[1][2]只有物体沿水平做匀速
解析：匀速直线 二力平衡 速度 压力相同 在接触面粗糙程度相同的条件下，物体受到的滑动摩擦力大小与压力大小成正比 7
【详解】
（1）[1][2]只有物体沿水平做匀速直线运动，物体在水平方向上受到平衡力的作用，拉力大小才等于摩擦力的大小。为测量出滑动摩擦力的大小，实验时用弹簧测力计沿水平方向拉动木块，使其在水平桌面做匀速直线运动，根据二力平衡条件可知，木块所受滑动摩擦力的大小等于其所受拉力大小。
（2）[3]如图 B，在同一次实验中，小德用不同的速度匀速拉木块时，观察到每次弹簧测力计示数相同，则受到的滑动摩擦力大小相同，故可判断滑动摩擦力的大小与物体运动的速度无关。
（3）[4]如上图所示的甲、乙、丙三个实验，同一木块对支持面的压力大小相同，木板粗糙程度最小，毛巾粗糙程度最大，物体在毛巾表面时运动时受到的摩擦力最大，由此可得出的结论是：在压力相同时，接触面越粗糙，滑动摩擦力越大。
（4）①[5]接触面受到的压力和对应滑动摩擦力的大小图像为过原点的直线，故可得出：在接触面粗糙程度相同的条件下，物体受到的滑动摩擦力大小与压力大小成正比。
②[6]故由A图可知，测力计的量程为0～5N，根据C图可知，当压力为3N时，滑动摩擦力大小为2.1N，因测力计最大能测量5N的拉力，故此时对应的压力大小
F=
因压力大小等于物体的重力大小，而一个木块的重力为1N，根据去尾法，在此实验中，可叠放木块数目最多为7块。
二

22．相平 薄 高度差 不改变 相等 甲、丁 小于 右
【详解】
（1）[1][2]实验前，要通过调试，保证压强计两边玻璃管中的液面相平；在实验中，U形管
解析：相平 薄 高度差 不改变 相等 甲、丁 小于 右
【详解】
（1）[1][2]实验前，要通过调试，保证压强计两边玻璃管中的液面相平；在实验中，U形管压强计金属盒上的橡皮膜应该选用薄一些的为好，这样在测量时会较灵敏，实验效果明显。
（2）[3]用压强计测量液体内部压强，通过U形管左右液面出现高度差来反映压强的大小，这用到了转换法。
（3）[4][5]如图甲、乙、丙所示，将压强计的探头放在水中的同一深度处，使橡皮膜朝向不同的方向，会观察到U形管内液面高度差不改变，这说明液体内部在同一深度向各个方向的压强相等。
（4）[6]要探究液体压强与深度的关系，需要控制液体的密度相同，改变深度，图甲和丁符合题意。
（5）[7][8]若橡皮膜出现图示情况，即橡皮膜向左凸出，说明隔板左侧的液体对橡皮膜压强小于隔板右侧的液体对橡皮膜压强，因液体深度相同，根据p=ρgh可知，则隔板右侧的液体密度较大，是盐水。
二

23．e 错误 物体排开液体的体积 添加一些细砂 1.1
【详解】
(1)[1]根据①②知道，塑料瓶排开水的质量
m排水=167g-133g=34g
由于塑料瓶浸没
解析：e 错误 物体排开液体的体积 添加一些细砂 1.1
【详解】
(1)[1]根据①②知道，塑料瓶排开水的质量
m排水=167g-133g=34g
由于塑料瓶浸没，所以，塑料瓶排开水的体积

(2)①[2]物体浸没水中受到的浮力
F浮=0.4N-0.06N=0.34N
物体浸没在盐水中受到的浮力
F浮=0.4N-0.02N=0.38N
因为，浮力不相等，而物体所处的深度和浸没的体积相同，则是液体的种类（密度）不同的引起的，说明浮力的大小与液体的密度有关，根据实验d、e可以确定猜想二是正确的；②[3][4]物体在c、d中（排开液体的密度相同，都是水）中受到的浮力相同，而排开液体的体积都等于物体的体积，但物体所处的深度不同，故得出：物体浸在同种液体中，所受浮力大小与浸入液体的深度无关．根据实验步骤c和d可以验证猜想三是错误的；在游泳池里，人越往下蹲排开水的体积越大，人受到的浮力越大，说明浮力的大小与物体排开液体的体积有关；
③[5]要验证猜想一是否正确，即浮力的大小与物体的密度有关，根据控制变量法要改变物体的密度，在物体体积不变时，在塑料瓶中添加一些细砂可以改变塑料瓶整体的密度；
④[6]由a、c两图知，物体浸没在水中所受浮力
F浮=G-F′=0.4N-0.06N=0.34N
物体浸没在盐水中受到的浮力
F浮′=0.4N-0.02N=0.38N
由阿基米德原理知道
F浮=ρ水gV排=0.34N (1)
F浮′=ρ盐水gV排=0.38N (2)
浸没时V排相等，由(1)(2)知道，盐水的密度

物体的浮与沉与密度有关，要选用一个能漂浮在图e中盐水上的物体时，物体的密度应小于1.1g/cm3
(3) [7]由①②知道，物体浸没在水中所受浮力
F浮=G-F1
由①③知，物体浸没在盐水中受到的浮力
F浮′=G-F2
由阿基米德原理知道，
F浮=ρ水gV排(1)
F浮′=ρ盐水gV排(2)
浸没时V排相等，由(1)(2)知道，盐水的密度

24．2、3 小钢球的质量 长 上
【详解】
(1)[1]研究小钢球往返一次的时间与小钢球拉离最低位置的距离x的关系时，要控制摆长、质量不变，故由表中 1、2、3三组数据可知：小
解析：2、3 小钢球的质量 长 上
【详解】
(1)[1]研究小钢球往返一次的时间与小钢球拉离最低位置的距离x的关系时，要控制摆长、质量不变，故由表中 1、2、3三组数据可知：小钢球往返一次的时间与小钢球拉离最低位置的距离x无关。
(2)[2]由表中第3、4、5次实验数据可知，只有小球的质量不同，而其它因素相同，而分小钢球往返一次的时间相同，故小钢球往返一次的时间与小钢球质量无关。
(3)[3]由表中第3、6、7次实验数据可知，只有摆长不同，因它因素相同，分折可知：摆绳越长，小钢球往返一次的时间越长。
(4)[4]根据(3)可知，摆绳越长，小钢球往返一次的时间越长；摆绳越短，小钢球往返一次的时间越少，正在工作的摆钟往返一次的时间变长了（即钟的走时比准确时慢），应缩短摆垂，则需将摆锤往上调。

25．右 右 1 3.3 大于 杠杆的重心没有通过支点，杠杆的自重对杠杆平衡有影响 1.1
【详解】
(1)[1][2]实验时，杠杆左端下沉，说明杠杆的重心在支
解析：右 右 1 3.3 大于 杠杆的重心没有通过支点，杠杆的自重对杠杆平衡有影响 1.1
【详解】
(1)[1][2]实验时，杠杆左端下沉，说明杠杆的重心在支点的左则，故重心应向右移动，因此应将如图甲所示杠杆左端的平衡螺母适当往右调，或将杠杆右端的平衡螺母适当往右调，直到杠杆在水平位置平衡。
(2)[3]如图乙所示，调节好杠杆后在杠杆左边距离支点4格的处挂了2个钩码，设每个钩码质量为，每格长度为，杠杆左边4格处挂2个钩码，设在杠杆右边距离支点8格的处挂个钩码，由杠杆的平衡条件

解得，即为使杠杆平衡，应在杠杆右边距离支点8格的处挂1个钩码。
(3)[4]由图丙可以知道，弹簧测力计的分度值为，指针在以下三格处，示数为。
[5][6]用如图丙所示装置进行探究，杠杆的重心没有通过支点，杠杆的自重对杠杆平衡有影响，故总是大于。
(4)[7]小明将图丙中弹簧测力计拉力的作用点从点移到点，则现在的动力臂为（原来动力臂为），动力臂为原来的3倍，由杠杆的平衡条件，因阻力和阻力臂大小不变，故动力为原来的三分之一，即如图丁所示，此时弹簧测力计的拉力

此时弹簧测力计的拉力是1.1N。

26．（1）750cm3；(2)1.7×104Pa；(3)85kg
【详解】
（1）根据题意知道，ρ蜡＝0.9×103kg/m3＝0.9g/cm3，由知道，675g的蜡的体积

（2）容器和钢珠对沙滩的压
解析：（1）750cm3；(2)1.7×104Pa；(3)85kg
【详解】
（1）根据题意知道，ρ蜡＝0.9×103kg/m3＝0.9g/cm3，由知道，675g的蜡的体积

（2）容器和钢珠对沙滩的压力
F＝G总＝m总g＝3.4kg×10N/kg＝34N
圆柱形容器对沙滩的压强

（3）蜡鞋模的底面积

由 知道，该罪犯对沙滩的压力
F′＝p×2S′＝1.7×104Pa×2×2.5×10﹣2m2＝850N
故该罪犯的重力
G＝F′＝850N
由G＝mg知道，该罪犯的质量

答：（1）675g的蜡，它的体积为750cm3；
（2）圆柱形容器对沙滩的压强为1.7×104Pa；
（3）该罪犯的质量为85kg。

27．（1）0.9kg；（2）2.25´103kg/m3；（3）4N
【详解】
解：（1）由图像可知，当h<4cm 时，弹簧测力计示数为9N不变，此时物体未与水接触，由二力平衡条件可知，物体的重力为
G
解析：（1）0.9kg；（2）2.25´103kg/m3；（3）4N
【详解】
解：（1）由图像可知，当h<4cm 时，弹簧测力计示数为9N不变，此时物体未与水接触，由二力平衡条件可知，物体的重力为
G = F = 9N
故物体的质量为

（2）当h>8cm时，弹簧测力计示数为5N不变，此时物体浸没在水中，则物体浸没时受到的浮力为
F浮 = G - F¢ = 9N - 5N = 4N
因物体浸没时排开液体的体积和自身的体积相等，故由F浮= r 液gV得，物体的体积为

故物体的密度为

（3）由图像可知，物体刚浸没时其上表面
