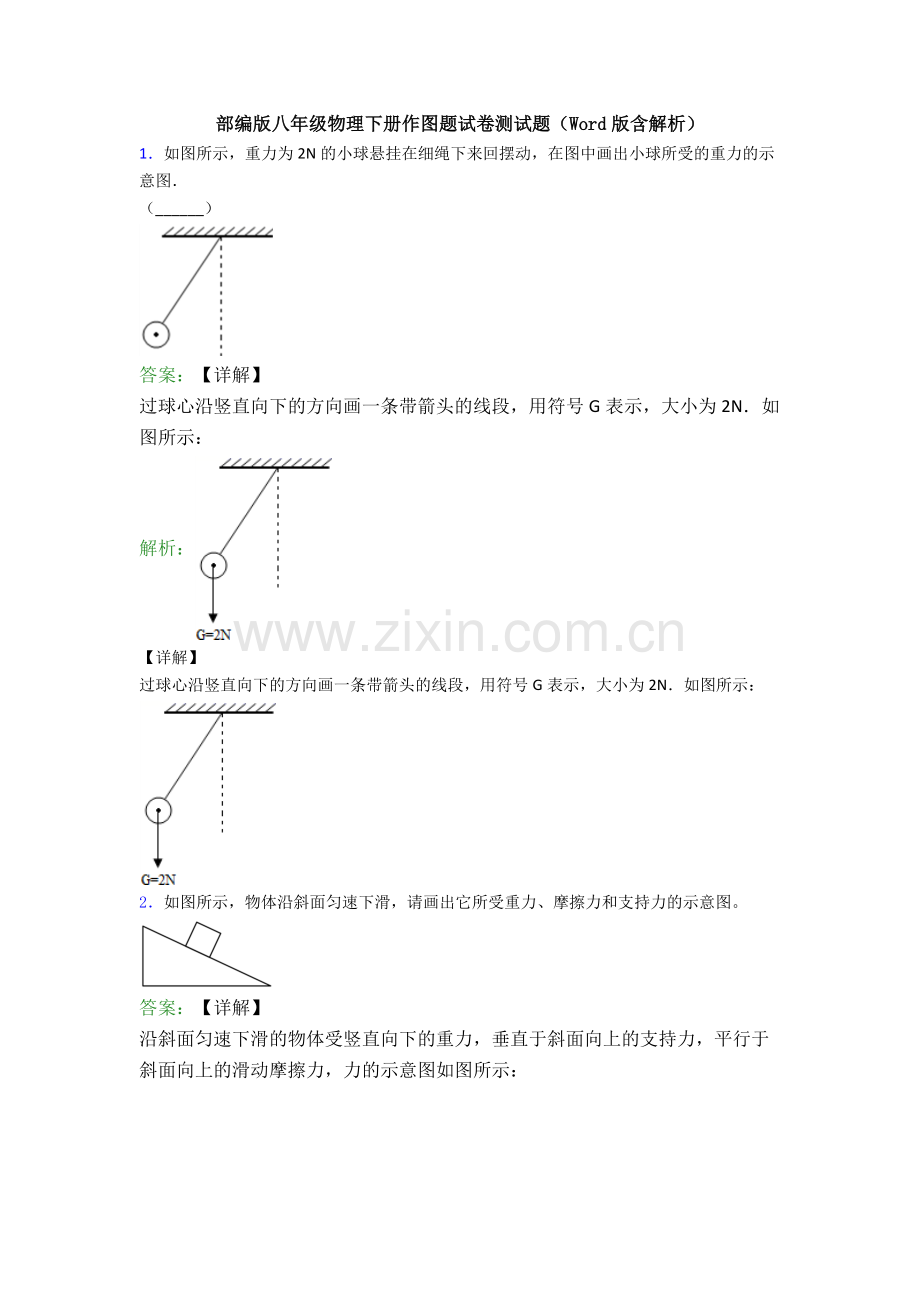

部编版八年级物理下册作图题试卷测试题（Word版含解析）1如图所示，重力为2N的小球悬挂在细绳下来回摆动，在图中画出小球所受的重力的示意图（_）答案：【详解】过球心沿竖直向下的方向画一条带箭头的线段，用符号G表示，大小为2N如图所示：解析：【详解】过球心沿竖直向下的方向画一条带箭头的线段，用符号G表示，大小为2N如图所示：2如图所示，物体沿斜面匀速下滑，请画出它所受重力、摩擦力和支持力的示意图。答案：【详解】沿斜面匀速下滑的物体受竖直向下的重力，垂直于斜面向上的支持力，平行于斜面向上的滑动摩擦力，力的示意图如图所示：解析：【详解】沿斜面匀速下滑的物体受竖直向下的重力，垂直于斜面向上的支持力，平行于斜面向上的滑动摩擦力，力的示意图如图所示：3重为10牛的物体漂浮在液面上，请用力的图示法在图中画出物体受到的浮力F浮。答案：【详解】物体漂浮在液面上，则所受的浮力大小等于重力的大小10N，方向始终竖直向上，作用在物体上，力的作用点可画在重心位置，如下图所示解析：【详解】物体漂浮在液面上，则所受的浮力大小等于重力的大小10N，方向始终竖直向上，作用在物体上，力的作用点可画在重心位置，如下图所示4重为10牛的物体静止在斜面上，对斜面的压力为6牛，请用力的图示法在图中画出斜面受到的压力。答案：【详解】物体对斜面的压力，作用点在接触面的中点处，方向垂直于斜面向下，大小为；选取标度为，则所画线段长度为标度的两倍。如图所示： 。解析：【详解】物体对斜面的压力，作用点在接触面的中点处，方向垂直于斜面向下，大小为；选取标度为，则所画线段长度为标度的两倍。如图所示： 。5重为6牛的小球漂浮在水面上，请在图中用力的图示法画出小球所受的浮力。答案：【详解】因为重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向知道，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，力的图示如下图解析：【详解】因为重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向知道，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，力的图示如下图6如图所示，某剧组因拍摄节目需要，设计通过拉力装置来改变照明灯的高度。轻质杠杆ABO可绕O点转动。请在图中画出杠杆所受拉力的力臂l1。答案：【详解】过支点O作垂直于动力作用线的垂线段即为杠杆所受拉力的力臂l1，如图所示：解析：【详解】过支点O作垂直于动力作用线的垂线段即为杠杆所受拉力的力臂l1，如图所示：7如图所示，是用铡刀铡物体的示意图，请作出阻力F2的力臂L2和最小动力F1的示意图。答案：【详解】由图知道，O为支点，从O做阻力F2的力的作用线的垂线，该垂线端为阻力臂L2；动力最小，即动力臂最长，当O与铡刀最右端的连线作为动力臂时，动力臂最大，动力最小，动力的方向是斜向下的；连接支解析：【详解】由图知道，O为支点，从O做阻力F2的力的作用线的垂线，该垂线端为阻力臂L2；动力最小，即动力臂最长，当O与铡刀最右端的连线作为动力臂时，动力臂最大，动力最小，动力的方向是斜向下的；连接支点O与动力的作用点，过动力的作用点作垂线就得到施加的最小动力F1，如下图8如图所示，请画出作用力F的力臂l。答案：【详解】由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：解析：【详解】由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：9如图所示是液压汽车起重机的示意图。请分别画出作用在吊臂上的动力F1的力臂和杠杆所受的阻力F2。答案：【详解】从支点O作动力F1的作用线的垂线段，即为力臂l1；阻力是重物对吊臂的拉力，方向竖直向下，从阻力作用点向下作阻力F2的示意图，如图所示解析：【详解】从支点O作动力F1的作用线的垂线段，即为力臂l1；阻力是重物对吊臂的拉力，方向竖直向下，从阻力作用点向下作阻力F2的示意图，如图所示10如图所示，支点为O的杠杆在力F1和F2的作用下处于静止状态，请作出力F1的力臂L1和力臂L2的力F2。答案：【详解】杠杆中，力臂是过支点与力的作用线的垂线，力F1的力臂L1和力臂L2的力F2如图所示：解析：【详解】杠杆中，力臂是过支点与力的作用线的垂线，力F1的力臂L1和力臂L2的力F2如图所示：11如图所示，画出滑轮组的绕线方式，使所用拉力最小。答案：【详解】如图所示，该滑轮组是由一个定滑轮一个动滑轮组成，动滑轮上最多有三根绳子分担，此时的拉力最小，故先将绳子的一端固定在动滑轮的上面的钩子上，绕过定滑轮后再绕动滑轮，故如下图所示：解析：【详解】如图所示，该滑轮组是由一个定滑轮一个动滑轮组成，动滑轮上最多有三根绳子分担，此时的拉力最小，故先将绳子的一端固定在动滑轮的上面的钩子上，绕过定滑轮后再绕动滑轮，故如下图所示：12如图所示，用向下的力拉绕在滑轮组上的绳子的一端，10s内绳子自由端移动了1.5m，重物上升了0.5m，画出滑轮组的绕线情况。答案：【详解】由题意可知，向下拉绳子时，承担动滑轮和物体总重的绳子有效股数根据“奇动偶定”的原则，绳子的固定端应先系在动滑轮挂钩上，据此绕线，如图所示：解析：【详解】由题意可知，向下拉绳子时，承担动滑轮和物体总重的绳子有效股数根据“奇动偶定”的原则，绳子的固定端应先系在动滑轮挂钩上，据此绕线，如图所示：13如图所示，画出人站在地面上向下拉绳的绕法。答案：【详解】由题意知，人站在地面上向下拉绳，拉力方向应向下，所以绳子一端应固定在定滑轮上，从动滑轮绕起 ，如图所示：解析：【详解】由题意知，人站在地面上向下拉绳，拉力方向应向下，所以绳子一端应固定在定滑轮上，从动滑轮绕起 ，如图所示：14画出人站在地面利用如图滑轮组提升重物的正确绕线。答案：【详解】要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，绳子接到定滑轮的下端的挂钩，依次绕过动滑轮、定滑轮后，接到人的手上，如下图所示：解析：【详解】要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，绳子接到定滑轮的下端的挂钩，依次绕过动滑轮、定滑轮后，接到人的手上，如下图所示：15小女孩要用如图装置提起重物，请画出该滑轮组达到此要求最省力的绕线方式。答案：【详解】要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起。如图所示：解析：【详解】要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起。如图所示：
