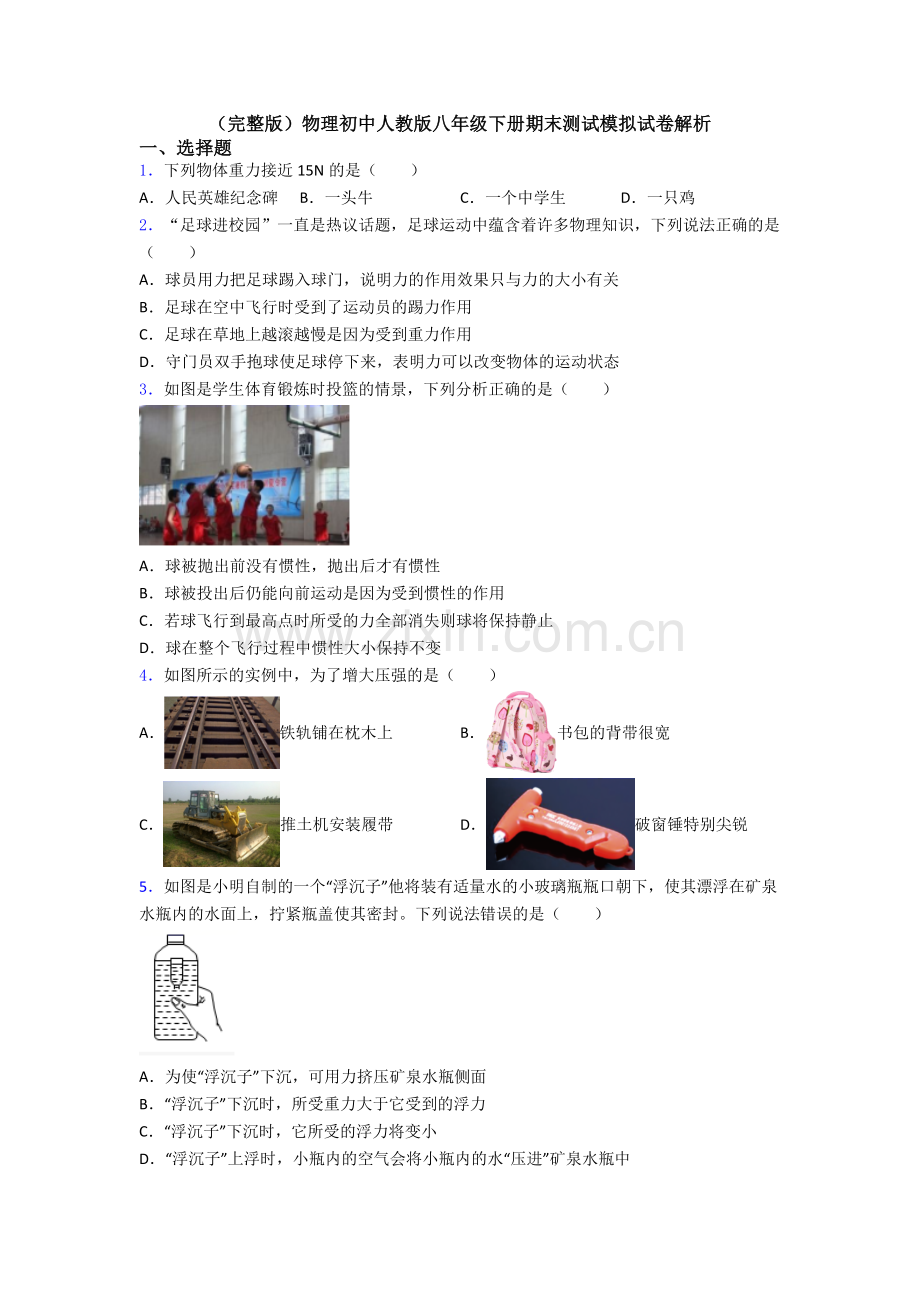

（完整版）物理初中人教版八年级下册期末测试模拟试卷解析
一、选择题
1．下列物体重力接近15N的是（　　）
A．人民英雄纪念碑 B．一头牛 C．一个中学生 D．一只鸡
2．“足球进校园”一直是热议话题，足球运动中蕴含着许多物理知识，下列说法正确的是（　　）
A．球员用力把足球踢入球门，说明力的作用效果只与力的大小有关
B．足球在空中飞行时受到了运动员的踢力作用
C．足球在草地上越滚越慢是因为受到重力作用
D．守门员双手抱球使足球停下来，表明力可以改变物体的运动状态
3．如图是学生体育锻炼时投篮的情景，下列分析正确的是（　　）

A．球被抛出前没有惯性，抛出后才有惯性
B．球被投出后仍能向前运动是因为受到惯性的作用
C．若球飞行到最高点时所受的力全部消失则球将保持静止
D．球在整个飞行过程中惯性大小保持不变
4．如图所示的实例中，为了增大压强的是（　　）
A．铁轨铺在枕木上 B．书包的背带很宽
C．推土机安装履带 D．破窗锤特别尖锐
5．如图是小明自制的一个“浮沉子”他将装有适量水的小玻璃瓶瓶口朝下，使其漂浮在矿泉水瓶内的水面上，拧紧瓶盖使其密封。下列说法错误的是（　　）

A．为使“浮沉子”下沉，可用力挤压矿泉水瓶侧面
B．“浮沉子”下沉时，所受重力大于它受到的浮力
C．“浮沉子”下沉时，它所受的浮力将变小
D．“浮沉子”上浮时，小瓶内的空气会将小瓶内的水“压进”矿泉水瓶中

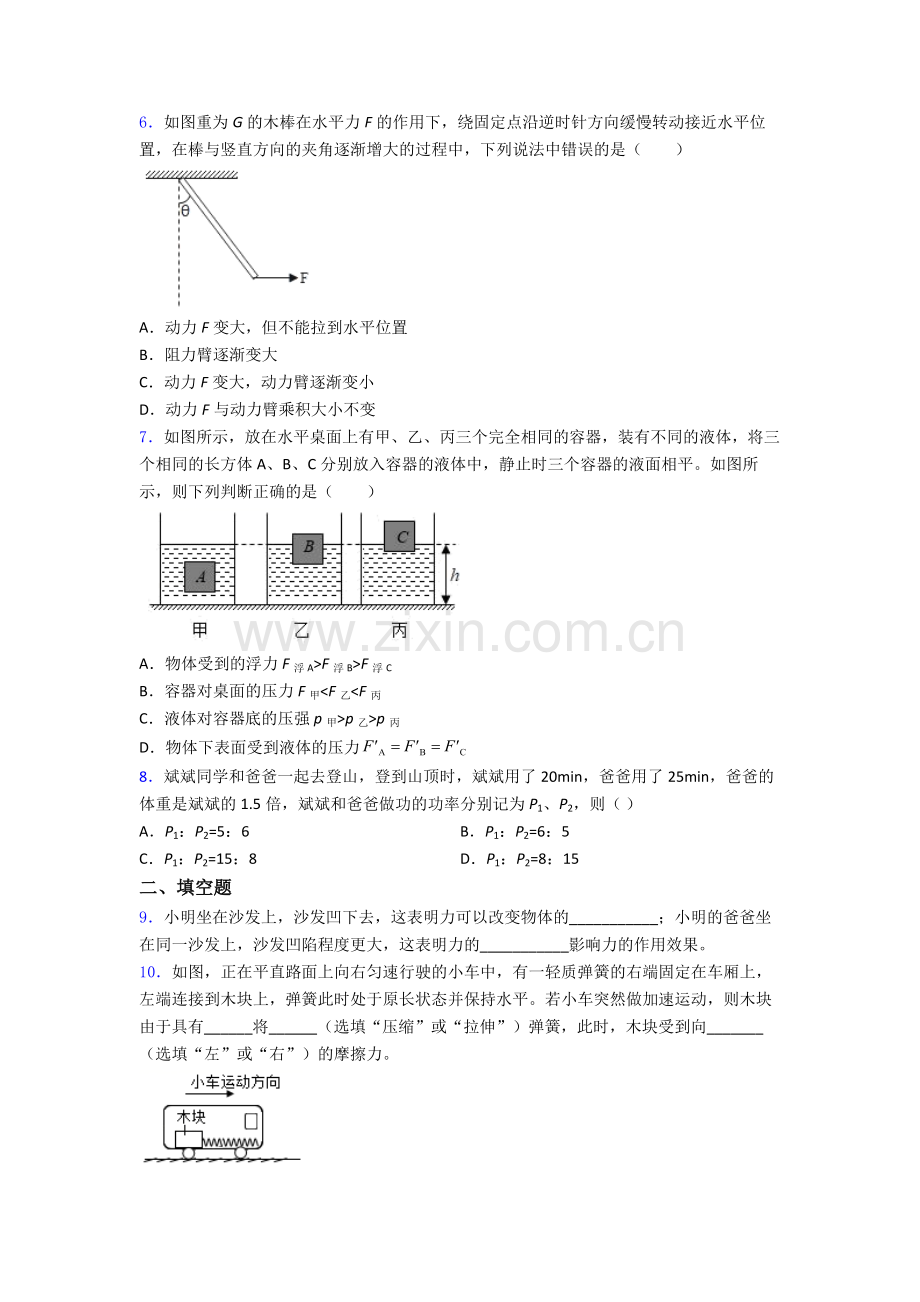

6．如图重为G的木棒在水平力F的作用下，绕固定点沿逆时针方向缓慢转动接近水平位置，在棒与竖直方向的夹角逐渐增大的过程中，下列说法中错误的是（　　）

A．动力F变大，但不能拉到水平位置
B．阻力臂逐渐变大
C．动力F变大，动力臂逐渐变小
D．动力F与动力臂乘积大小不变
7．如图所示，放在水平桌面上有甲、乙、丙三个完全相同的容器，装有不同的液体，将三个相同的长方体A、B、C分别放入容器的液体中，静止时三个容器的液面相平。如图所示，则下列判断正确的是（　　）

A．物体受到的浮力 F浮A>F浮B>F浮C
B．容器对桌面的压力 F甲<F乙<F丙
C．液体对容器底的压强 p甲>p乙>p丙
D．物体下表面受到液体的压力
8．斌斌同学和爸爸一起去登山，登到山顶时，斌斌用了20min，爸爸用了25min，爸爸的体重是斌斌的1.5倍，斌斌和爸爸做功的功率分别记为P1、P2，则（ ）
A．P1：P2=5：6 B．P1：P2=6：5
C．P1：P2=15：8 D．P1：P2=8：15
二、填空题
9．小明坐在沙发上，沙发凹下去，这表明力可以改变物体的___________；小明的爸爸坐在同一沙发上，沙发凹陷程度更大，这表明力的___________影响力的作用效果。
10．如图，正在平直路面上向右匀速行驶的小车中，有一轻质弹簧的右端固定在车厢上，左端连接到木块上，弹簧此时处于原长状态并保持水平。若小车突然做加速运动，则木块由于具有______将______（选填“压缩”或“拉伸”）弹簧，此时，木块受到向_______（选填“左”或“右”）的摩擦力。

11．用刀切菜时，刀钝了切不动，在磨刀石上把刀磨一磨就容易切了，这是利用减小受力面积的方法来______压强；或者可以使劲切，这是利用______的方法来增大压强。
12．运输飞机一边在空中水平匀速飞行，一边往地面投放救灾物资，在这个过程中，飞机的重力势能______；物资下落过程中动能______。（均选填“增大”、“减小”或“不变”）。
13．如图，小华用3.6N拉着一物块以2m/s的速度在水平地面上匀速前进，物块受到的滑动摩擦力的大小为 ______N；当速度增加到4m/s时，物块受到的滑动摩擦力的大小为 ______N。

14．火车站站台上都画有安全线，如图所示，人若越过安全线，当有火车通过站台时，人与火车间的空气流速变___________，压强变___________，人在压力差的作用下有可能被“吸”向火车，发生危险。

15．停车场入口处常用横杆来控制车辆的进出，如图所示。我们可以把该装置简化成如图所示的杠杆，若横杆AB粗细相同，质量分布均匀，重120N，AB＝2.8m，AO=0.3m。要使横杆AB保持水平平衡，则在A端施加最小力的方向应该竖直向______，这个最小力的大小F＝______N。

16．跳伞是一项极具挑战的运动，越来越受到人们的喜爱。在某次跳伞训练过程中，体重为500N的运动员从空中悬停的直升机上由静止开始竖直跳下，其速度与时间的关系如图所示，经20s下落220m后，开始做匀速直线运动直至落地，整个过程用时40s。则运动员在整个下降过程中的平均速度是______m/s，重力做的功为______J。

三、解答题
17．如图所示，将一个小球浸没在水中，由静止释放。请画出小球浮出水面前，在竖直向上运动过程中的受力示意图。

18．如图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），右图为单侧钳柄及相连部分示意图，请在图中画出钢丝钳剪钢丝时的动力臂l1和阻力F2。

19．如图，利用所示的滑轮组拉着物体A以最省力的绕线方式沿水平方向做匀速直线运动。

20．地球附近物体都要受到重力，小考同学认为物体的重力大小与物体的质量有关，他进行了探究。

（1）在实验过程中，需要的两个测量工具是：______、______；
（2）如图甲所示是他第2次测量中弹簧测力计的读数，请将此时测力计的示数填入下表的空格处；
次数
1
2
3
4
质量m/kg
0.1
0.2
0.3
0.4
重力G/N
1
______
3
4
（3）请你根据表格中的实验数据，在图乙中作出重力随质量变化的图像______；
（4）由数据与图像可知，结论是：______；
（5）若干年后，小考在我国建成的太空站工作时，你认为他用同样的器材 ______（填“能”或“不能”）完成该探究。
21．小新同学在研究“影响滑动摩擦力大小的因素”时，提出如下猜想：
猜想一：滑动摩擦力的大小与接触面所受的压力有关；
猜想二：滑动摩擦力的大小与接触面的粗糙程度有关。
为了验证猜想，准备了如下实验器材：一个带挂钩的木块、一个砝码、两块材料相同但表面粗糙程度不同的长木板、一个弹簧测力计。小新做了如图所示的三次实验，第1次和第2次实验用的是同一长木板，第3次用的是表面更加粗糙的长木板。请你完成下列内容。

（1）为了完成实验，应用弹簧测力计沿水平方向拉动木块，使其在水平木板上做___________运动，此时滑动摩擦力的大小___________（选填“大于”、“等于”或“小于” 拉力的大小。
（2）他做第1次实验时，拉力F、木块移动速度v随时间t的变化关系图像如图2、3所示，则木块在第7s时的摩擦力为___________N。
（3）当正确完成第1次和第2次实验后，发现第二次弹簧测力计的示数明显比第一次的大，由此得出的结论是：___________。
（4）通过比较第___________次和第___________次实验，可以验证猜想二。
二
22．如图甲、乙、丙所示，小明利用小桌、海绵、砝码等探究影响压力作用效果的因素。

（1）本实验是通过观察________来比较压力作用效果的，此处运用到的物理研究方法是_______；
（2）通过比较图甲、乙，说明________，压力的作用效果越明显；
（3）通过比较图_______，说明压力一定时，受力面积越小，压力的作用效果越明显；
（4）将该小桌和砝码放在如图丁所示的木板上，则图丙中海绵受到的压强p和图丁中木板受到的压强p'的大小关系为p_______p'（选填“>”“<”或“=”）。
二
23．课外，小明用吸管和铁丝制作了一个简易密度计：
（1）取一根长度为20cm、横截面积为0.4cm2的饮料吸管，将一些细铁丝从吸管的下端塞入作为配重，并用石蜡将吸管的___________（选填“上端”或“下端”）封起来，用天平测出其总质量为4g；
（2）使其竖直漂浮在不同液体中，在吸管上标出液而的位置，测量出该位置到吸管下端的距离，即吸管浸入液体中的深度 h，测量数据如下表所示，补全数据：当ρ=1.0 g/m3时。浸入液体中的深度h=________cm；
液体密度
……
0.8
0.9
1.0
1.1
……
浸入的深度h/cm
……
12.5
11.1

9.1
……
（3）根据表中的数据，在吸管上标出对应的密度刻度线，这些刻度线是________（选填“均匀”或“不均匀”）的；
（4）理论上，该简易密度计能测量的最小密度是_________kg/m3；
（5）若想使简易密度计上两条刻度线之间的距离更大一些，从而使测量结果更精确，他可以_______（选填“换用更细的吸管”或“换用更粗的吸管”）。
24．我国乒乓球制造企业已经研制生产出了无缝乒乓球。据报道与有缝乒乓球相比，无缝乒乓球的弹性更强。小明选择同一厂家生产的材料、大小相同的有缝和无缝乒乓球各一个，在同一个台面上，探究其弹性的强弱。实验数据记录如下表。
由静止释放高度
有缝乒乓球弹起高度
无缝乒乓球弹起高度

（1）乒乓球从高处落下到刚好接触台面的过程中，乒乓球的能量转化情况是________。乒乓球能弹起一定高度，说明乒乓球在离开台面_________（选填“前”或“后”）具有弹性势能。
（2）实验中通过观察________来比较两种乒乓球的弹性强弱。对比两组实验数据，可知_________（选填“有缝”或“无缝”）乒乓球弹性更强。
（3）请根据表中无缝乒乓球的实验数据，在如图所示的坐标系中描点作出图像_______。分析图像可以得出结论：在同一台面上，无缝乒乓球弹起的高度与静止释放的高度成___________。
25．小红用如图甲所示的装置进行“测滑轮组机械效率”的实验(忽略绳重和摩擦)．

(1)实验中，应该在___________时(选填以下正确选项前的字母)，读取测力计示数；
A．竖直匀速拉动 B．竖直加速拉动 C．静止 D．任意方向匀速拉动
(2)若重物以0.lm/s的速度匀速上升，则弹簧测力计竖直向上移动的速度为_______m/s．
(3)改变动滑轮重，提升同一物体进行多次实验，获得数据并绘制出如图乙所示的图象，分析可知：被提升物体所受的重力相同时，动滑轮越重，滑轮组的机械效率越___________．
(4)分析图象中的A点可知，被提升物体所受的重力为_________N．
(5)小红在上述实验的基础上多使用一个滑轮再次做了实验，如图丙所示．小红多使用一个滑轮，目的是_____．(选填以下选项前的字母)
A．可以省力 B．可以省功 C．可以省距离 D．可以改变拉力的方向
(6)小红同学分别使用动滑轮重相同的甲、丙滑轮组提升相同的重物时，甲、丙滑轮组的机械效率________________(选填“相同”或“不相同”)．
26．炎热的夏天，某些城市的街道上有雾炮车在向空中喷水，它比普通洒水车的降温、净化空气的效果更好；（g取10N/kg）（雾炮车的参数如表所示）
雾炮车的部分参数
空载时质量
6000千克
最大装水质量
10000千克
满载时轮胎与地面的总接触面积
0.4米2
已知某古桥的桥面能承受的最大压强为6×105帕，通过计算判断该雾炮车能否满载通过？
27．如图甲所示，边长为0.1m的正方体木块漂浮在水面上，木块的下表面距离水面0.06m，求：（g取10N/kg）
（1）木块受到的浮力是多大？
（2）木块的密度是多少？
（3）若在木块上放一金属块，木块恰好没入水中，如图乙所示，则金属块的重力是多少？

28．工人用滑轮组提升水中物体A，如图所示，当物体A完全在水面下被匀速提升的过程中，工人对绳子竖直向下的拉力为220N。当物体A完全打捞出水面后被匀速提升的过程中，工人对绳子竖直向下的拉力为F。已知：物体A所受重力为1000N，体积为8.0×10-2m3，水的密度为ρ水=1.0×103kg/m3。滑轮与轴的摩擦、水的阻力以及绳重不计。求：
（1）物体A完全在水面下时受到的浮力；
（2）物体A完全在水面下时受到绳子的拉力；
（3）工人对绳子竖直向下的拉力F。

【参考答案】
一、选择题
1．D
解析：D
【详解】
A．人民英雄纪念碑的重力约为，故A不符合题意；
B．一头牛的重力约为5000N，故B不符合题意；
C．一个中学生的重力约为500N，故C不符合题意；
D．一只鸡的质量约为1.5kg，重力约为15N，故D符合题意。
故选D。
2．D
解析：D
【详解】
A．力的作用效果除了与力的大小有关，还与力的方向和作用点有关，故A错误；
B．足球能在空中继续飞行，是因为自身具有惯性，故B错误；
C．足球在草地上因为受到草地给的阻力的作用，越滚越慢，故C错误；
D．守门员双手抱球，给足球施加一个力，使足球停下来，足球的速度发生变化，说明力可以改变物体的运动状态，故D足球。
故选D。
3．D
解析：D
【详解】
A．一切物体都具有惯性，因此，球被抛出前和抛出后都有惯性，故A错误；
B．球被投出后仍能向前运动，是因为球有惯性，仍要保持原来的运动状态；惯性不是力，不能说受到惯性的作用，故B错误；
C．球在最高点时处于运动状态，若所受的力全部消失，根据牛顿第一定律，球将沿外力消失时的方向，以外力消失时的速度做匀速直线运动，故C错误；
D．球在飞行过程中质量不变，所以惯性不变，故D正确。
故选D。
4．D
解析：D
【详解】
A．铁轨铺在枕木上，是在压力一定时，通过增大受力面积来减小压强，故A不符合题意；
B．书包的背带很宽，是在压力一定时，通过增大受力面积来减小压强，故B不符合题意；
C．推土机安装履带，是在压力一定时，通过增大受力面积来减小压强，故C不符合题意；
D．破窗锤特别尖锐，是在压力一定时，通过减小受力面积来增大压强，故D符合题意。
故选D。
5．C
解析：C
【详解】
A．用力挤压矿泉水瓶侧面时，瓶内空气被压缩，将压强传递给水，水被压入小瓶中，这时浮沉子里进入一些水，它的重力增加，大于它受到的浮力，就向下沉，故A正确，A不符合题意；
B．物体的重力大于浮力时，合力的方向向下，所以物体会下沉，故B正确，B不符合题意；
C．“浮沉子”下沉时，体积不变，排开水的重力不变，浮力也不变，故C错误，C符合题意；
D．松开手，小瓶内水面上的空气体积增大，压强减小，浮沉子里面被压缩的空气把水压出来，此时浮沉子的重力小于它所受的浮力，因此它就向上浮，故D正确，B不符合题意。
故选C。
6．D
解析：D
【详解】
力臂是过支点到力的作用线的垂直距离；在棒与竖直方向的夹角逐渐增大的过程中，木棒的重力不变，其力臂变大，即阻力臂是变大的；动力F的力臂变小，根据杠杆的平衡条件可知，动力F逐渐变大；重力不变，阻力臂变大，其乘积变大，根据杠杆的平衡条件可知，动力F与动力臂乘积变大；当木棒在水平位置时，F的力臂为0，不符合杠杆的平衡条件，所以不可能把木棒拉动到水平位置；故ABC正确，ABC不符合题意，D错误，D符合题意。
故选D。
7．B
解析：B
【详解】
由题知，三个长方体A、B、C是相同的，则它们的重力、密度和体积均相同。
A．根据图示可知，A悬浮，B、C漂浮，则物体所受的浮力与自身的重力相等，且三个相同长方体的重力相同，所以
F浮A=F浮B=F浮C
故A错误；
B．由图知，物体排开液体的体积关系为
V排甲>V排乙>V排丙
且
F浮A=F浮B=F浮C
所以，由F浮=ρ液gV排可知三种液体的密度关系
ρ甲<ρ乙<ρ丙
根据图示可知，丙液体的体积最大，且丙液体的密度最大，由m=ρV可知，丙液体的质量最大；而甲液体的体积最小、密度最小，则甲液体的质量最小；且A、B、C三个物体相同，容器也相同，所以丙容器对桌面的压力最大，其次是乙，最小的是甲，故容器对桌面的压力
F甲<F乙<F丙
故B正确；
C．因为三种液体的密度
ρ甲<ρ乙<ρ丙
且液体的深度相同，所以由p=ρgh可知，液体对容器底的压强
p甲<p乙<p丙
故C错误；
D．物体上、下表面受到液体的压力差等于物体受到的浮力，甲浸没在液体中，则甲下表面受到的压力大于浮力；乙丙上表面受到的压力为零，因此乙丙下表面受到液体的压力等于浮力，且相等，即

故D错误。
故选B。
8．A
解析：A
【详解】
小明和爸爸登山，是克服重力在做功，所以他们做功的计算式是：W＝Gh，因为小明和爸爸都登到山顶，h相同，爸爸的体重是小明的1.5倍，所以由公式W＝Gh可知，爸爸做的功是小明做功的1.5倍，，反过来就是，小明用了20min，爸爸用了25min，斌斌和爸爸做功的功率比为
＝
故选A。
二、填空题
9．形状 大小
【详解】
[1]人坐在沙发上，人对沙发产生向下的压力，沙发在压力的作用下，形状发生了改变，说明力可以改变物体的形状。
[2]大人对沙发的压力大，小孩对沙发的压力小，大人和小孩分别坐在同一张沙发上，沙发的凹陷程度会不同，这说明力的作用效果与力的大小有关。
10．惯性 拉伸 右
【详解】
[1][2]由题意知，原来小车向右做匀速直线运动，木块、弹簧也随小车一起做匀速直线运动，此时弹簧处于原长状态。若小车突然向右做加速运动，木块由于具有惯性，仍然要保持原来的运动状态，所以木块相对小车向左运动，将拉伸弹簧。
[3]木块相对小车向左运动，则小车会给木块一个向右的摩擦力。
11．增大 增大压力
【详解】
[1][2]根据压强公式 p= 可知，刀钝了切不动，在磨刀石上把刀磨一磨就容易切了，这是利用减小受力面积的方法来增大压强；或者可以使劲切，利用增大压力的方法来增大压强。
12．减小 增大
【详解】
[1]飞机水平匀速飞行时，高度未变，但因为投放物资，质量减小，因此重力势能减小。
[2]物资在下落过程中，质量未变，但速度变大，因此动能增大。
13．6 3.6
【详解】
[1]当拉着一物块以2m/s的速度在水平地面上匀速前进时，由图示知，弹簧秤的分度值为0.2N，读数为3.6N；物块受到的滑动摩擦力与拉力是一对平衡力，所以摩擦力为3.6N。
[2]当速度增加到4m/s时，压力大小和接触面的粗糙程度不变，所以物块受到的滑动摩擦力的大小不变，仍为3.6N。
14．大 小
【详解】
[1][2]流体的流速越大，压强越小；列车行驶过程中，列车的速度很大，人靠近列车时，使人和列车之间的空气流动速度增大，压强减小，人外侧的压强不变，外侧压强大于内侧压强，人在内外侧压强差的作用下被压向列车，容易发生事故。
15．下 440N
【详解】
[1]重力方向竖直向下，要使横杆保持水平平衡，则在A端施加最小力的方向应该竖直向下的。
[2]横杆粗细相同、质量分布均匀，所以其重心在几何中心上，设为C，支点为
解析：下 440N
【详解】
[1]重力方向竖直向下，要使横杆保持水平平衡，则在A端施加最小力的方向应该竖直向下的。
[2]横杆粗细相同、质量分布均匀，所以其重心在几何中心上，设为C，支点为O，则OA就是动力臂，OC就是阻力臂，AB=2.8m，AO=0.3m，则阻力臂

由杠杆的平衡条件可得
F×OA=G×OC
可得

16．1.6×105
【详解】
[1][2]由图可知匀速运动时速度为5m/s，后20s匀速下降高度为
h2=v2t2=5m/s×20s=100m
总高度为
h=h1+h2=220m+100m=32
解析：1.6×105
【详解】
[1][2]由图可知匀速运动时速度为5m/s，后20s匀速下降高度为
h2=v2t2=5m/s×20s=100m
总高度为
h=h1+h2=220m+100m=320m
则全程平均速度为

重力做功为
W=Gh=500N×320m=1.6×105J
三、解答题
17．【详解】
如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图
解析：
【详解】
如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图

18．【详解】
由图可知，杠杆的支点为O，过支点O作F1作用线的垂线段就是动力臂l1；阻力F2的作用点在A点，剪钢丝时钢丝作用在A点的阻力方向是竖直向上的，所以过A点作竖直向上的阻力F2；如图所示：
解析：
【详解】
由图可知，杠杆的支点为O，过支点O作F1作用线的垂线段就是动力臂l1；阻力F2的作用点在A点，剪钢丝时钢丝作用在A点的阻力方向是竖直向上的，所以过A点作竖直向上的阻力F2；如图所示：

19．【详解】
水平滑轮组中有一个动滑轮，滑轮组最省力时，为动滑轮上绳子的段数最多，有三段，绳子由动滑轮的左挂钩为连接起点反向绕成，如下图所示：
解析：
【详解】
水平滑轮组中有一个动滑轮，滑轮组最省力时，为动滑轮上绳子的段数最多，有三段，绳子由动滑轮的左挂钩为连接起点反向绕成，如下图所示：

20．天平 弹簧测力计 2 物体的重力跟物体质量成正比 不能
【详解】
（1）[1][2]本实验要测量物体的重力与质量，因此须用到弹簧测力计和天平。
（2）[3]由
解析：天平 弹簧测力计 2 物体的重力跟物体质量成正比 不能
【详解】
（1）[1][2]本实验要测量物体的重力与质量，因此须用到弹簧测力计和天平。
（2）[3]由图知，测力计的量程为0~5N；弹簧测力计的一个大格代表1N，一个小格代表0.2N，弹簧测力计示数是2N。
（3）[4]据表中实验数据，在坐标纸上描点，然后用平滑的线连接起来；如图所示：

（4）[5]由图像知，G﹣m图像为一条过原点的斜线，则可以得出结论：物体的重力跟物体质量成正比。
（5）[6]由于在太空站中，物体处于失重状态，不能用弹簧测力计测出物体受到的重力，所以用同样的器材，在太空站中不能完成该实验。
21．匀速直线 等于 3 在接触面粗糙程度一定时，压力越大，摩擦力越大 2 3
【详解】
（1）[1][2]只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到
解析：匀速直线 等于 3 在接触面粗糙程度一定时，压力越大，摩擦力越大 2 3
【详解】
（1）[1][2]只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，拉力大小才等于摩擦力的大小，实验时，用弹簧测力计水平拉动木块，使它沿长木板做匀速直线运动，根据二力平衡知识，从而测出木块与长木板之间的滑动摩擦力。
（2）[3]由图3知：2～6s物体做匀速运动，此时物体处于平衡状态，受到的拉力和摩擦力是一对平衡力，大小相等，由图2知此过程的拉力为3N，所以滑动摩擦力为3N；6～8s物体做减速运动，但由于压力的接触面的粗糙程度不变，摩擦力不变，仍为3N，故第7s时，摩擦力为3N。
（3）[4]由1、2两次接触面粗糙程度相同，压力不同，是探究滑动摩擦力的大小跟压力大小的关系，故可以得出：在接触面粗糙程度一定时，压力越大，摩擦力越大。
（4）[5][6]要探究滑动摩擦力的大小与接触面粗糙程度的关系，需要控制压力相同，改变接触面的粗糙程度，图2、3两次符合要求。
二
22．海绵的凹陷程度 转换法 受力面积一定时，压力越大 乙、丙 =
【详解】
（1）[1][2]根据转换法，本实验是通过观察海绵的凹陷程度来比较压力作用效果的。
（2）[3
解析：海绵的凹陷程度 转换法 受力面积一定时，压力越大 乙、丙 =
【详解】
（1）[1][2]根据转换法，本实验是通过观察海绵的凹陷程度来比较压力作用效果的。
（2）[3]通过比较图甲、乙知，受力面积相同，乙中压力大，海绵的凹陷程度大，说明受力面积一定时，压力越大，压力作用效果越明显。
（3）[4]研究压力作用效果与受力面积大小的关系，要控制压力相同，改变受力面积的大小。故通过比较图乙、丙两图，说明压力作用效果与受力面积大小有关。
（4）[5]图丙和图丁支持面受到的压力相同，受力面积也相同，根据可知，图丙中海绵受到的压强p和图丁中木板受到的压强p′的大小相等。
二
23．下端 10.0 不均匀 0.5×103 换用更细的吸管
【详解】
（1）[1]用石蜡将吸管的下端封起来，可以防止水进入吸管内部，增大排开水的体积，增大浮力。
（2）[
解析：下端 10.0 不均匀 0.5×103 换用更细的吸管
【详解】
（1）[1]用石蜡将吸管的下端封起来，可以防止水进入吸管内部，增大排开水的体积，增大浮力。
（2）[2]由于密度计漂浮在液体中，受到的浮力
F浮=G=mg=4×10-3kg×10N/kg=0.04N
根据阿基米德原理
F浮=ρ液gV排=ρ液gSh
则浸入液体中的深度

浸入液体中的深度h=10.0cm。
（3）[3]根据表中的数据，当液体密度均匀增大时，浸入的深度并不均匀减小，说明刻度线是不均匀的。
（4）[4]当密度计浸入深度为20cm时，液体密度最小

该简易密度计能测量的最小密度是0.5×103kg/m3。
（5）[5]在排开液体体积变化量相同时，换用更细的吸管可以使物体浸入液体中的深度变化量更大，使简易密度计上两条刻度线之间的距离更大一些，从而使测量结果更精确。
24．重力势能转化为动能 前 乒乓球弹起高度 无缝 见解析所示 在同一台面上，无缝乒乓球弹起的高度与静止释放的高度成正比。
【详解】
（1）[1]乒乓球从高处落下到刚
解析：重力势能转化为动能 前 乒乓球弹起高度 无缝 见解析所示 在同一台面上，无缝乒乓球弹起的高度与静止释放的高度成正比。
【详解】
（1）[1]乒乓球从高处落下到刚好接触台面的过程中，乒乓球的质量不变，高度变小，重力势能变小，速度变大，动能变大，是重力势能转化为动能。
[2]乒乓球能弹起一定高度后具有一定的重力势能，这说明乒乓球在离开台面前具有弹性势能，弹性势能转化为了重力势能。
（2）[3]当释放高度相同时，可根据乒乓球弹起的高度判断出两种乒乓球的弹性，这用到了转换法。
[4]对比两组实验数据，当释放高度相同时，无缝乒乓球弹起高度更高，说明无缝乒乓球的弹性更强。
（3）[5]请根据无缝乒乓球的实验数据描点画出图像，如下图所示：

[6]由图像知在同一台面上，同一无缝乒乓球弹起的高度与由静止释放的高度成正比。
25．A 0.3 低 3 D 相同
【详解】
第一空．测机械效率的实验中：当匀速竖直向上拉动弹簧测力计时，受力平衡，拉力大小不变，弹簧测力计的示数稳定；
第二空．由图
解析：A 0.3 低 3 D 相同
【详解】
第一空．测机械效率的实验中：当匀速竖直向上拉动弹簧测力计时，受力平衡，拉力大小不变，弹簧测力计的示数稳定；
第二空．由图像可知绳子股数n=3，则弹簧测力计竖直向上移动的速度为：
v绳=3v物=3×0.lm/s=0.3m/s；
第三空．由图乙可知当动滑轮重力增加时做的额外功增多，提升相同的重物时有用功不变，因此机械效率越低；
第四空．由题意知：

即；
第五空．如图丙所示，增加的滑轮为定滑轮，定滑轮可以改变力的方向；
第六空．使用滑轮组提起物体的过程中，额外功主要产生在提起物体的过程中同时将动滑轮也提起，即W额=G动h，动滑轮重相同提升相同的重物时，升高相同的高度，额外功相同，有用功相同，总功相同，由可知机械效率相同．
26．见详解
【详解】
解：车满载时的总质量为
m总＝m车+m水＝6000kg+10000kg＝1.6×104kg
车满载时的重力为
G总＝m总g＝1.6×104kg×10N/kg＝1.6×105N
车对
解析：见详解
【详解】
解：车满载时的总质量为
m总＝m车+m水＝6000kg+10000kg＝1.6×104kg
车满载时的重力为
G总＝m总g＝1.6×104kg×10N/kg＝1.6×105N
车对桥面的压力
F＝G总＝1.6×105N
则车满载时对古桥面的压强
p＝＝4×105Pa＜6×105Pa
答：该雾炮车能满载通过。
27．（1）6N；（2）0.6×103kg/m3；（3）4N
【分析】
（1）知道边长和浸入的深度可以求木块的排开水的体积，又知道水的密度，根据阿基米德原理即可求木块受到的浮力；
（2）根据物体浮沉条件的
解析：（1）6N；（2）0.6×103kg/m3；（3）4N
【分析】
（1）知道边长和浸入的深度可以求木块的排开水的体积，又知道水的密度，根据阿基米德原理即可求木块受到的浮力；
（2）根据物体浮沉条件的得出木块的重力，利用G=mg可求其质量；利用体积公式求出木块的体积，再利用密度公式计算木块的密度；
（3）根据F浮=ρ液gV排求出木块全部浸没在水中受到的浮力，然后根据漂浮时浮力等于总重力可求出金属块的重力。
【详解】
解：（1）木块排开水（浸入水中）的体积
V排=Sh=0.1m×0.1m×0.06m=0.0006m3
木块受到水的浮力
F浮=ρ水V排g=1×103kg/m3×0.0006m3×10N/kg=6N
（2）木块的体积
V木=L3=(0.1m)3=0.001m3
木块漂浮在水面上，根据物体浮沉条件可得木块的重力
G木=F浮=6N
木块的质量

则木块的密度

（3）木块全部浸没在水中受到的浮力
F浮′=ρ水gV排′=ρ水gV木=1.0×103kg/m3×10N/kg×0.001m3=10N
因为木块与金属块处于漂浮状态，则
F浮′=G木+G铁
所以金属块的重力
G铁=F浮′-G木=10N-6N=4N
答：（1）木块受到的浮力是6N；
（2）木块的密度是0.6×103kg/m3；
（3）若在木块上放一金属块，木块恰好没入水中，则金属块的重力是4N。
28．（1）800N；（2）200N；（3）620N
【详解】
解：（1）物体A完全在水面下时受到的浮力
F浮=ρ水gV排=1.0×103kg/m3×10N/kg×8×10-2m3=800N
（2）物体A
解析：（1）800N；（2）200N；（3）620N
【详解】
解：（1）物体A完全在水面下时受到的浮力
F浮=ρ水gV排=1.0×103kg/m3×10N/kg×8×10-2m3=800N
（2）物体A完全在水面下做匀速直线运动时，所以它受到的重力、浮力和拉力构成平衡力，那么
F拉=GA-F浮=1000N-800N=200N
（3）当物体A完全在水面下被匀速提升的过程中，以动滑轮为研究对象，物体A的拉力、动滑轮自身的重力和绳子对它的拉力构成平衡力，而
nF人=G动+F拉
那么
G动=nF人-F拉=2×220N-200N=240N
物体A完全被打捞出水面后匀速提升的过程中，工人对绳子向下的拉力
F=(GA+G动)=(1000N+240N)=620N
答：（1）物体A完全在水面下时受到的浮力为800N；
（2）物体A完全在水面下时受到绳子的拉力为200N；
（3）工人对绳子竖直向下的拉力F为620N。
