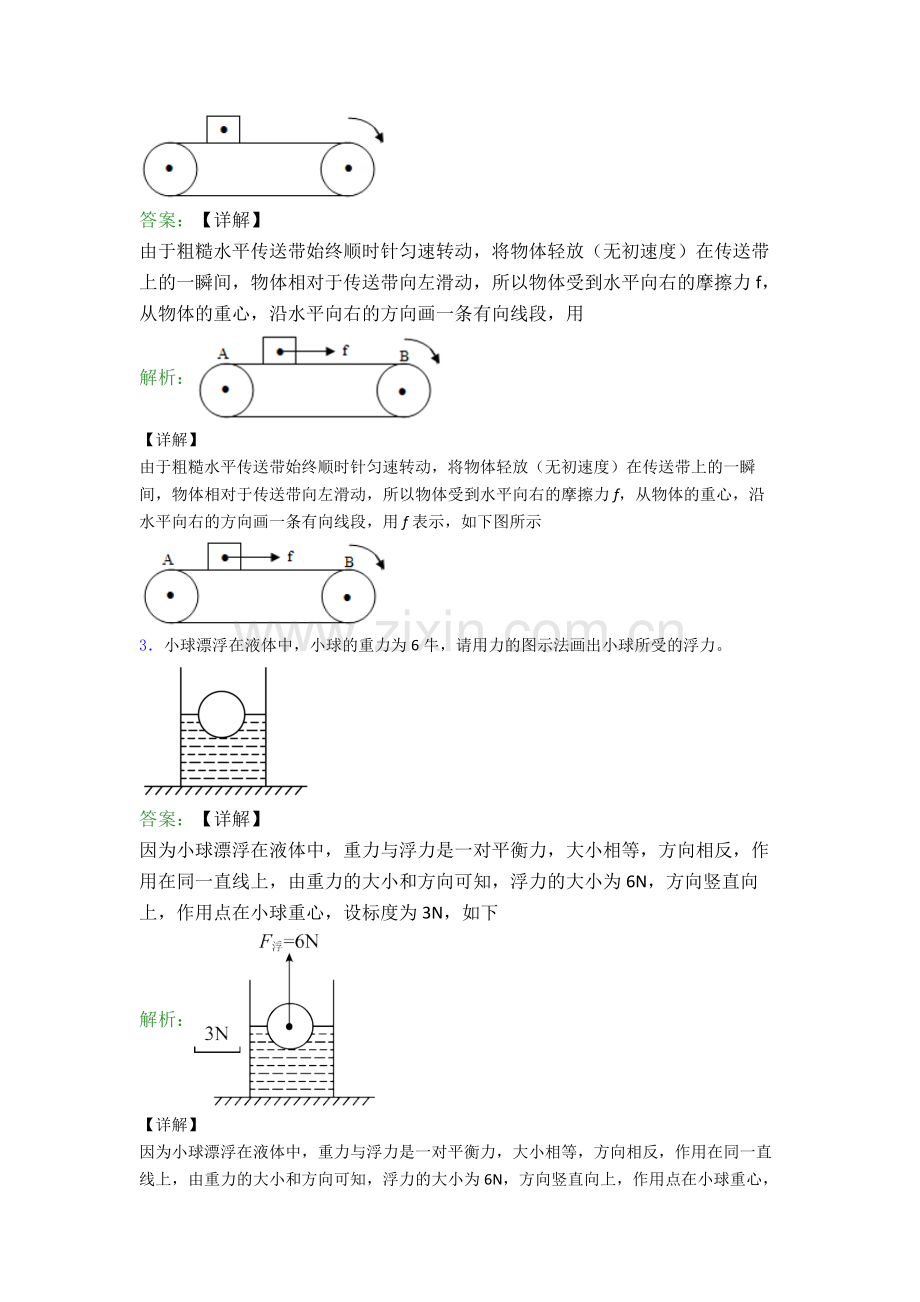

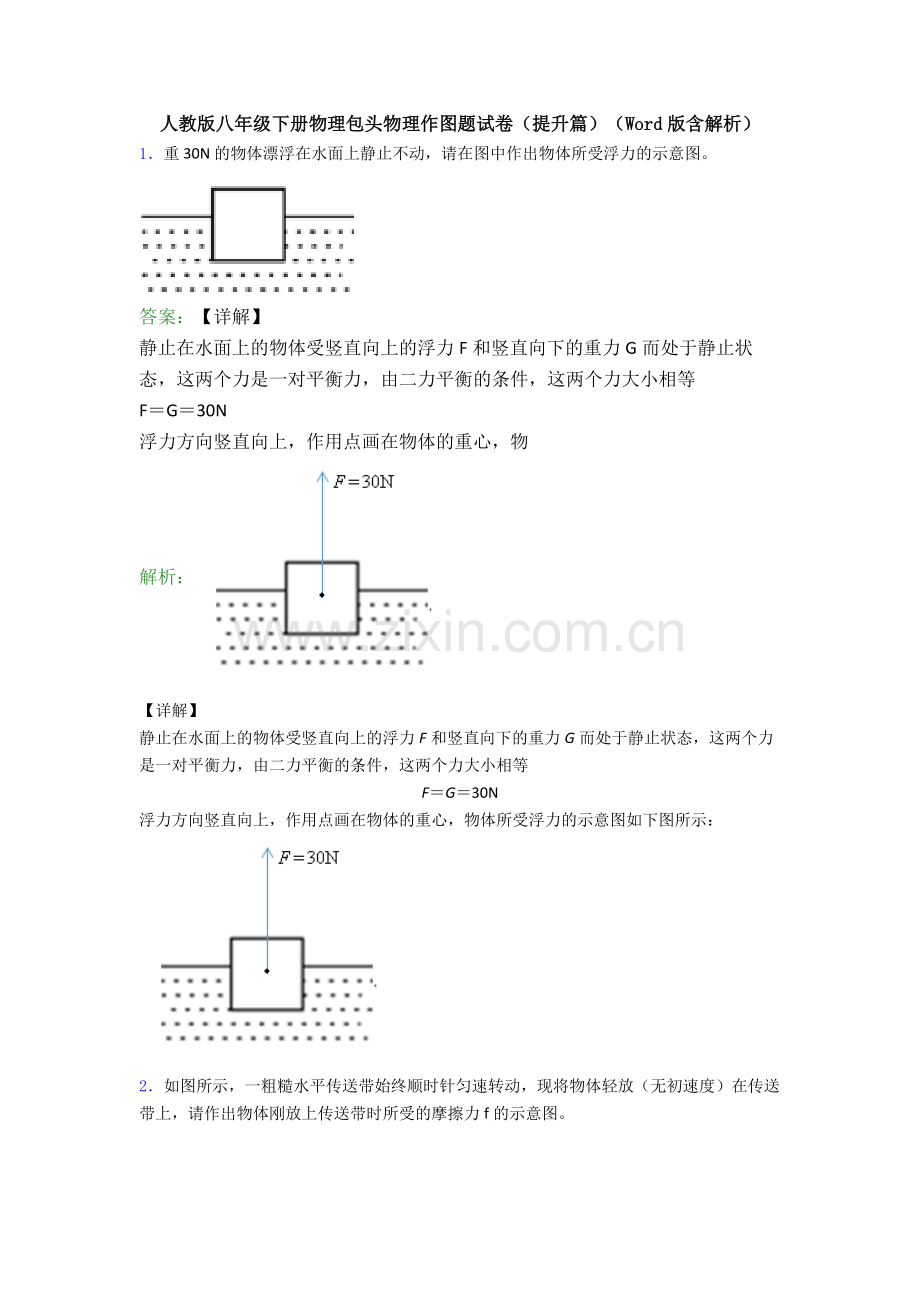

人教版八年级下册物理包头物理作图题试卷（提升篇）（Word版含解析）1重 30N 的物体漂浮在水面上静止不动，请在图中作出物体所受浮力的示意图。答案：【详解】静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等FG30N浮力方向竖直向上，作用点画在物体的重心，物解析：【详解】静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等FG30N浮力方向竖直向上，作用点画在物体的重心，物体所受浮力的示意图如下图所示：2如图所示，一粗糙水平传送带始终顺时针匀速转动，现将物体轻放（无初速度）在传送带上，请作出物体刚放上传送带时所受的摩擦力f的示意图。答案：【详解】由于粗糙水平传送带始终顺时针匀速转动，将物体轻放（无初速度）在传送带上的一瞬间，物体相对于传送带向左滑动，所以物体受到水平向右的摩擦力f，从物体的重心，沿水平向右的方向画一条有向线段，用解析：【详解】由于粗糙水平传送带始终顺时针匀速转动，将物体轻放（无初速度）在传送带上的一瞬间，物体相对于传送带向左滑动，所以物体受到水平向右的摩擦力f，从物体的重心，沿水平向右的方向画一条有向线段，用f表示，如下图所示3小球漂浮在液体中，小球的重力为6牛，请用力的图示法画出小球所受的浮力。答案：【详解】因为小球漂浮在液体中，重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，如下解析：【详解】因为小球漂浮在液体中，重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，如下4如图所示，一个物体被弹簧测力计吊着，浸没在水中，请画出该物体的受力示意图（图中圆点为重心）。答案：【详解】物体被弹簧测力计吊着浸没在水中，物体受到竖直向下的重力G、竖直向上的拉力F拉和浮力F浮的作用，力的作用点均在物体的重心，如下图所示：解析：【详解】物体被弹簧测力计吊着浸没在水中，物体受到竖直向下的重力G、竖直向上的拉力F拉和浮力F浮的作用，力的作用点均在物体的重心，如下图所示：5如图所示，水平传送带上的物体正在向右加速运动，请画出物体所受力的示意图。答案：【详解】水平传送带上的物体正在向右加速运动，在竖直方向上，物体受到重力和传送带的支持力作用，这两个力是一对平衡力。相对于传送带来讲，物体有向左运动的趋势，物体受到向右的摩擦力作用。过物体重心，分解析：【详解】水平传送带上的物体正在向右加速运动，在竖直方向上，物体受到重力和传送带的支持力作用，这两个力是一对平衡力。相对于传送带来讲，物体有向左运动的趋势，物体受到向右的摩擦力作用。过物体重心，分别沿竖直向上和竖直向下的方向画一条有向线段，分别用G和F表示，即为其重力和支持力示意图，因为这两个力是一对平衡力，所以作图时两条线段长度要相等；过物体重心，沿水平向右的方向画一条有向线段，用f表示，即为其所受摩擦力示意图。如图所示：6如图是是我们经常敲取瓶盖的起子。请在图中画出作用在A点最小的力F及在B点作出阻力F2。答案：【详解】由图示可知，O为支点，要使力最小，力臂最长，连接OA为最长的动力臂L，过A点作OA的垂线即为最小的力F，方向向上，在B点作出竖直向下的阻力F2。如下图解析：【详解】由图示可知，O为支点，要使力最小，力臂最长，连接OA为最长的动力臂L，过A点作OA的垂线即为最小的力F，方向向上，在B点作出竖直向下的阻力F2。如下图7如图所示，空调室外机通常放在固定于墙上的三角支架上，请画出以为支点时，室外机对支架的压力的力臂，以及点（螺钉与墙面垂直）受到的拉力的示意图。答案：【详解】延长的作用线，过点向的作用线做垂线，垂线段的长就是该力的力臂；从点（螺钉与墙面垂直）做垂直于墙面向左的力，即为点受到的拉力的示意图，如图所示：解析：【详解】延长的作用线，过点向的作用线做垂线，垂线段的长就是该力的力臂；从点（螺钉与墙面垂直）做垂直于墙面向左的力，即为点受到的拉力的示意图，如图所示：8图甲是拍照时用的自拍杆，可以简化为图乙中以O为支点的杠杆，请你在图乙中画出：（1）阻力F2的力臂l2；（2）作用在A点的最小动力F1及其力臂l1。答案：【详解】（1）过支点O向阻力作用线作垂线段，即为阻力F2的力臂l2；（2）在阻力、阻力臂一定的情况下，要使动力最小，由杠杆平衡条件可知动力臂需要最长，则由图知OA为最长的动力臂l1；阻力为手机解析：【详解】（1）过支点O向阻力作用线作垂线段，即为阻力F2的力臂l2；（2）在阻力、阻力臂一定的情况下，要使动力最小，由杠杆平衡条件可知动力臂需要最长，则由图知OA为最长的动力臂l1；阻力为手机对杆的压力，方向向下，所以为了使自拍杆平衡，则动力的方向应该向上；因动力与动力臂垂直，则过A点作垂直于OA向上的力，即为施加在A点的最小动力F1，如图所示9如图所示，轻质杠杆在力F1、F2的作用下（F2未画出）处于平衡状态。O为支点，L2为力F2的力臂，请在图中画出F1的力臂L1和力F2的示意图。答案：【详解】反向延长F1的作用线，过点O作F1作用线的垂线段，即为F1的力臂L1；过阻力臂L2的末端作垂直于L2的作用线，与杠杆的交点为F2的作用点，F2的方向向下，在线段末端标出箭头，标出阻力F2解析：【详解】反向延长F1的作用线，过点O作F1作用线的垂线段，即为F1的力臂L1；过阻力臂L2的末端作垂直于L2的作用线，与杠杆的交点为F2的作用点，F2的方向向下，在线段末端标出箭头，标出阻力F2。如下图所示10按要求作图：如图甲所示是一个钥匙形“瓶起子”，图乙为其简化的示意图，图中O为支点，F2是A点受到的阻力。在图乙中画出作用在B点的最小动力F1及其力臂L1。答案：【详解】由杠杆平衡条件F1L1F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小，图中支点在O点，因此OB作为动力臂L1最长，动力的方向应该向上，过点B垂直于OB向上作出力即为最小解析：【详解】由杠杆平衡条件F1L1F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小，图中支点在O点，因此OB作为动力臂L1最长，动力的方向应该向上，过点B垂直于OB向上作出力即为最小动力F1，如下图所示：11如图，请你用笔画线代表绳子画出既省力又能改变力的方向的绕线方法。答案：【详解】由题意知，拉力方向应向下，故绳子先连接定滑轮的下端的挂钩，然后依次绕过动滑轮、定滑轮，如图所示：解析：【详解】由题意知，拉力方向应向下，故绳子先连接定滑轮的下端的挂钩，然后依次绕过动滑轮、定滑轮，如图所示：12如图所示，以笔代线组装成最省力的滑轮组。答案：【详解】要组装成最省力的滑轮组，则绕过动滑轮的绳子段数最多，绳子应先固定在动滑轮的挂钩上，然后依次绕过各滑轮，此时由五段绳子承担物重，如图所示：解析：【详解】要组装成最省力的滑轮组，则绕过动滑轮的绳子段数最多，绳子应先固定在动滑轮的挂钩上，然后依次绕过各滑轮，此时由五段绳子承担物重，如图所示：13如图所示，用滑轮组提升重物，画出最省力的绕法，在绳的末端画出力的方向，并用符号F标注。答案：【详解】图中滑轮组由一个定滑轮和两个动滑轮组成，从定滑轮开始，由里向外依次绕线有4段绳子通过动滑轮时最力，如图所示解析：【详解】图中滑轮组由一个定滑轮和两个动滑轮组成，从定滑轮开始，由里向外依次绕线有4段绳子通过动滑轮时最力，如图所示14用如图所示的滑轮组向上提升重物，请画出既能省力又能改变施力方向的绕绳方法。答案：【详解】既能省力又能改变施力方向的绕绳方法由2股绳子吊起动滑轮，绕绳方法如下图所示：解析：【详解】既能省力又能改变施力方向的绕绳方法由2股绳子吊起动滑轮，绕绳方法如下图所示：15在图中按最省力的要求，画出滑轮组绳子的绕法。答案：【详解】当从动滑轮开始绕时有5段绳子承担动滑轮和物体的重，绳子固定在动滑轮的钩子上，依次绕过定滑轮、动滑轮、定滑轮、动滑轮，此时最省力，如下图所示：解析：【详解】当从动滑轮开始绕时有5段绳子承担动滑轮和物体的重，绳子固定在动滑轮的钩子上，依次绕过定滑轮、动滑轮、定滑轮、动滑轮，此时最省力，如下图所示：
