建设渠路（三环线~东干渠路）道路排水工程
二标段（三环线~幸福大道）
K1+440~K1+864段质量验收

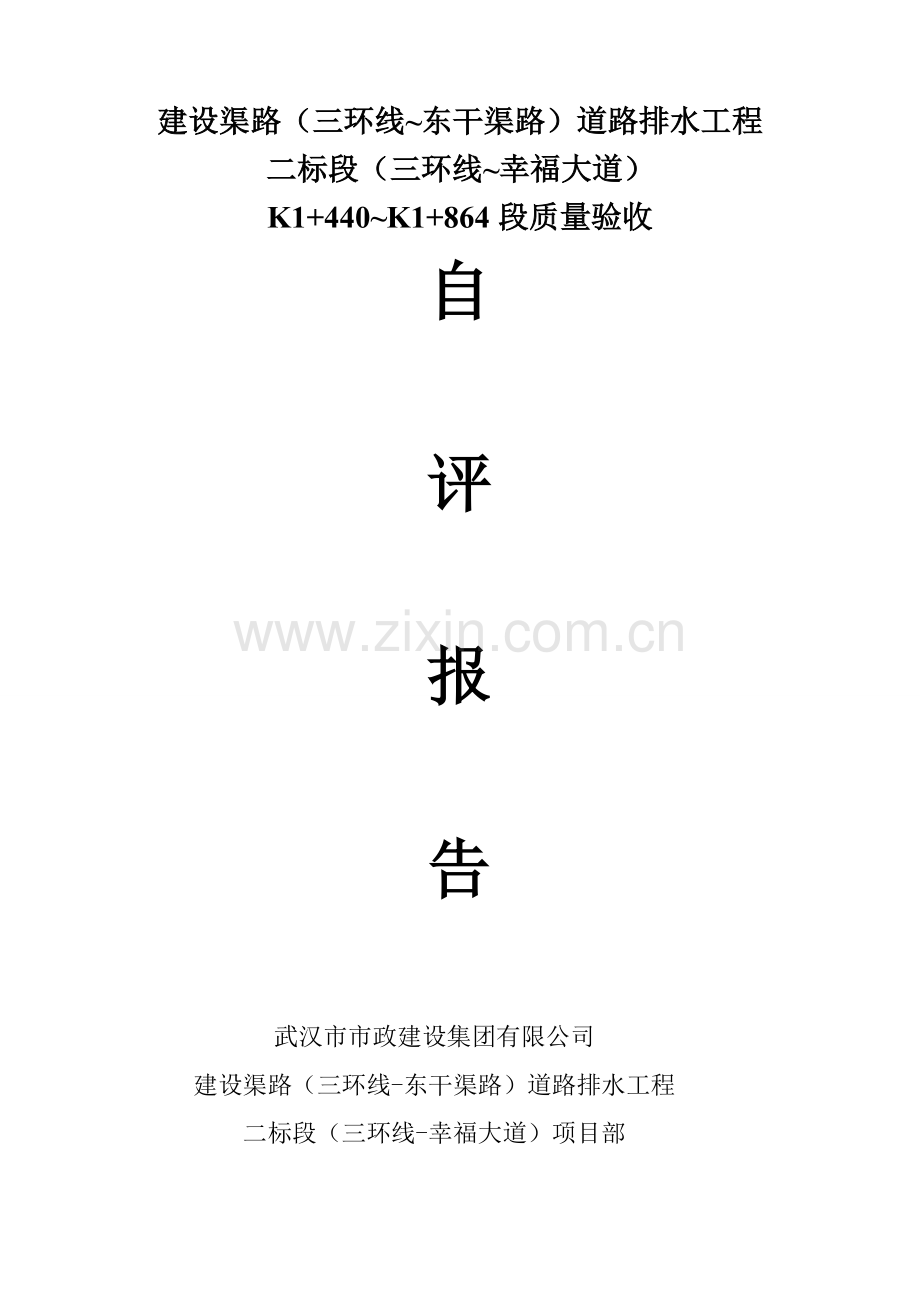

自

评

报

告

武汉市市政建设集团有限公司
建设渠路（三环线-东干渠路）道路排水工程
二标段（三环线-幸福大道）项目部

建设渠路（三环线~东干渠路）道路排水工程
二标段（三环线~幸福大道）
K1+440~K1+864段质量验收自评报告

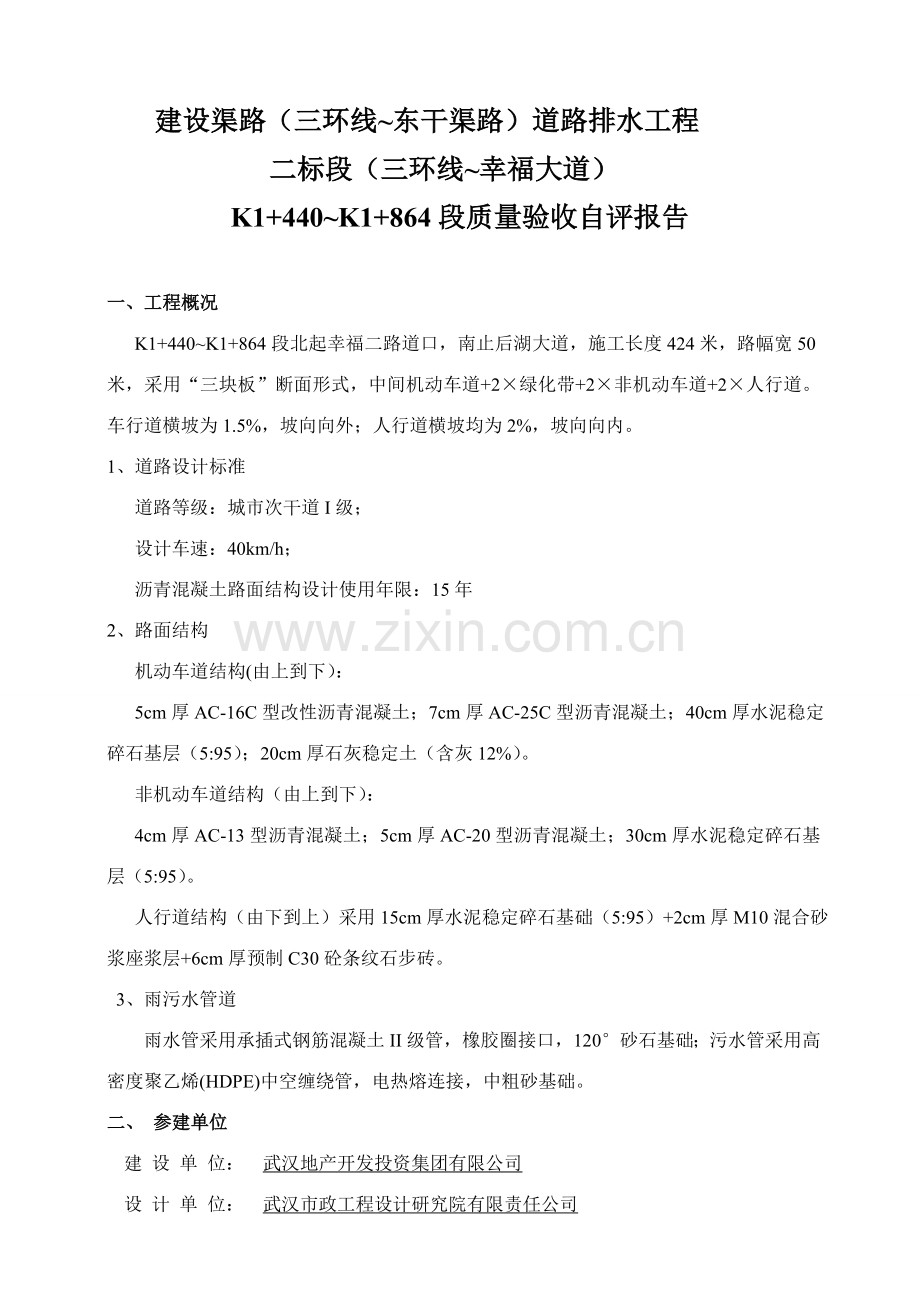

一、 工程概况
K1+440~K1+864段北起幸福二路道口，南止后湖大道，施工长度424米，路幅宽50米，采用“三块板”断面形式，中间机动车道+2×绿化带+2×非机动车道+2×人行道。车行道横坡为1.5%，坡向向外；人行道横坡均为2%，坡向向内。
1、道路设计标准
道路等级：城市次干道I级；
设计车速：40km/h；
沥青混凝土路面结构设计使用年限：15年
2、 路面结构
机动车道结构(由上到下）：
5cm厚AC-16C型改性沥青混凝土；7cm厚AC-25C型沥青混凝土；40cm厚水泥稳定碎石基层（5:95）；20cm厚石灰稳定土（含灰12%）。
非机动车道结构（由上到下）：
4cm厚AC-13型沥青混凝土；5cm厚AC-20型沥青混凝土；30cm厚水泥稳定碎石基层（5:95）。
人行道结构（由下到上）采用15cm厚水泥稳定碎石基础（5:95）+2cm厚M10混合砂浆座浆层+6cm厚预制C30砼条纹石步砖。
3、雨污水管道
雨水管采用承插式钢筋混凝土II级管，橡胶圈接口，120°砂石基础；污水管采用高密度聚乙烯(HDPE)中空缠绕管，电热熔连接，中粗砂基础。
二、 参建单位
建 设 单 位： 武汉地产开发投资集团有限公司
设 计 单 位： 武汉市政工程设计研究院有限责任公司
勘 察 单 位： 武汉市测绘研究院
监 理 单 位： 武汉市鸿诚工程咨询管理有限责任公司
施 工 单 位： 武汉市市政建设集团有限公司
三、 施工依据
1、建设渠路（三环线~东干渠路）道路排水工程二标段（三环线~幸福大道）施工图纸、图纸会审纪要、变更、答疑等。
2、规范标准
《城镇道路工程施工与验收规范》（CJJ1-2008）
《公路路基施工技术规范》（JTJ034-2000）
《公路路面基层施工技术规范》（TTJ034-2000)
《公路沥青路面施工技术规范》（JTG F40-2004）
《给水排水管道工程施工质量验收规范》（GB50268-2008）
《埋地聚乙烯排水管管道工程技术规程》（CECS164：2004)
《给排水构筑物施工及验收规范》（GB50141-2008)
其他相关的国家、行业、地方性规范、标准等
三、 主要工程量
道路工程：
机动车道面积： 15152㎡ ， 非机动车道面积： 1277㎡ ，人行道面积： 5323㎡
低站石 941m米， 高站石1123米， 卧石941米， 路缘石890米，树穴缘石600米
排水工程：
雨水：d1000承插式钢筋混凝土管382.11米，d800承插式钢筋混凝土管183.51米
d500承插式钢筋混凝土管132米（支管），d300承插式钢筋混凝土圆管766米（路面雨水管）
d1000矩形四通砖砌雨水检查井3座， φ1500圆形砖砌雨水检查井8座
Φ1000雨水沉泥井5座，砖砌偏沟式单箅雨水口46座。
污水：d400 HDPE缠绕管（环刚度10KN/㎡）296米，d400 HDPE缠绕管（环刚度8KN/㎡）120米
d300 HDPE缠绕管（环刚度12.5KN/㎡）30米， d300 HDPE缠绕管（环刚度10KN/㎡）128米
Φ1000圆形砖砌污水检查井14座，Φ1000圆形砖砌污水沉泥井5座。
交通管线：
d110PVC硬塑管1500米，d85镀锌钢管83米，交通电缆接线井18座。
四、施工情况
我项目部于2011年12月份进场施工，至2012年9月份完成道路、排水和交通管线部分的施工。按图纸设计要求及国家有关规定、规范，对本工程质量进行了控制，严格按图施工，对本工程的所有材料都进行检验，并有材质报告，所有施工程序都是按规范执行，在监理工程师的监督下，完成了全部工程。
五、 关键部位设计变更及原因
序号
内容
时间
更改单号
1
根据武汉市地产开发投资集团有限公司要求：为方便汉口城市广场小区住户及车辆的出行，在建设渠路上（K1+800~K1+820西侧）增加车行出入口一个
2012年2月9日
1202005
2
根据武汉市地产开发投资集团有限公司要求：根据市规划局对“幸福时代”小区规划的批准方案，在建设渠路上（K1+760~K1+780东侧、K1+430~K1+450东侧）增加车行出入口两个。
2012年7月31日
1208010
3
2011年底建设渠路开工，由于测量与实施时间有四年之久，施工单位复测发现K1+000~K1+863段，平面地形地貌右较大变化，与原勘察资料所揭示地层不尽一致。经武汉市勘测设计研究院工作人员现场鉴定，并对该段文字说明了施工验槽情况，与甲方、监理等多方面协商后对现状路基做如下处理：路幅范围内的车行道、非机动车道、人行道在设计路床标高达不到地基承载力要求的路段，需先挖至设计路床标高下90cm，回填砖渣60cm，砖渣以上回填好土至设计路床标高。对于现场挖出的杂填土经甲方监理确认是否作为好土或进行6%~8%戗灰回填。
2012年1月9日
1201047-1
4
根据现场开挖情况，桩号K1+680~K1+770段沟槽情况如下：雨水管基下30cm杂填土，杂填土以下为淤泥质粘土（承载力70~80KPa），污水管基下为淤泥质粘土（承载力（70~80KPa），与原勘察资料显示的粘土（承载力110~160KPa）不符，不满足设计要求，需对管基做如下处理：雨水管基下30cm杂填土全部清除换为碎石混合料，污水管基下换填10cm碎石混合料，上面同原设计管道基础
2012年1月9日
1201047-2

六、 单位工程质量控制
1. 对于工程质量，强调过程控制，从材料进场就严格按照规范要求进行监理见证取样送检，所使用的水泥、石灰、砂石、人行道砖、雨污水管材、钢材、沥青混合料和砼砂浆等材料均在监理见证的情况下，从施工现场按规定随机抽取，送往实验室进行复试，只有经试验合格后，方可使用。原材料合格证、试验资料齐全、有效，见证取样检测资料齐全。每一道工序都认真执行三检制度及报验手续，隐蔽记录真实完整，轴线、标高等均在允许偏差范围内，各项工序试验资料齐全、合格。
2. 质量控制资料：
原材：
1)各种规格的钢筋（6mm、8mm、10mm、12mm、14mm、16mm、18mm）力学性能检 验报告 8份，全部合格。
2）石灰检测测报告 1 份，合格
3）水泥检测报告 4 份，全部合格
4）碎石检测报告1份，合格
5）砂检测报告1份，合格
6）高站石、低站石、卧石、路缘石、树穴石检测报告各1份，全部合格
7）人行道砖（樱花红盲道砖、樱花红盲道提示砖、火烧中国黑花岗岩、C30砼条纹石步砖）检测报告各1份，全部合格
8）烧结普通砖1份，合格
9）C25混凝土抗压检测报告1份，合格；C30混凝土抗压检测报告1份，合格；C20混凝土抗压检测报告13份，全部合格。所有混凝土进厂均有合格证、开盘鉴定。
10）M10砂浆抗压检测报告18份，全部合格；1：2砂浆抗压检测报告17份，全部合格。
11）沥青混合料（矿料级配及沥青用量）检验报告（AC-25、AC-16改性、AC-20、AC-13改性）4份；密级配沥青混凝土马歇尔试验报告4份；道路石油沥青检验报告1份；道路石油改性沥青检验报告1份；乳化沥青检验报告1份；沥青混合料用粗集料检验报告（3~5、5~15、10~15、10~20、10~25）5份；沥青混合料用细集料检验报告（天然砂0~5）1份；沥青混合料用矿粉检验报告1份。全部合格。
配比、击实：
1)M10砂浆配合比报告1份；1：2砂浆配合比报告1份；5:95水泥稳定碎石配合比报告1份；C25砼配合比报告1份。
2）8%石灰土击实报告1份；12%石灰土击实报告1份；5:95水泥稳定碎石击实1份；砂击实报告1份。

工序实验：
排水部分
1）雨水管沟槽回填8%石灰土压实度检测报告106份（共819点）。（Y25~Y32、Y29~Y29左2、Y29~Y29右1、Y26左右支管、Y28左右支管、Y32左右支管）
2）污水管闭水试验记录18份，全部合格。污水管沟槽回填中粗砂压实度检测报告94份（共600点）、8%石灰土压实度检测报告182份（共1212点），全部合格。（W27~W36、W33~W33左2、W33~W33右2、W27左右支管、W31左右支管、W36左支管）
3）路面雨水管沟槽回填8%石灰土压实度检测报告18份（共183点），全部合格
道路部分
1）机动车道路基处理回填8%石灰土压实度检测报告18份（共114点）；非机动车道路基处理回填8%石灰土压实度检测报告9份（共54点）；人行道路基处理回填8%石灰土压实度检测报告12份（共72点）。全部合格
2) 机动车道12%石灰土基层铺设压实度检测报告7份（共63点）。全部合格
3)机动车道5:95水泥稳定碎石基层无侧限抗压强度检验报告10份；非机动车道5:95水泥稳定碎石基层无侧限抗压强度检验报告2份；人行道5:95水泥稳定碎石基层无侧限抗压强度检验报告4份。全部合格。
4）机动车道5:95水泥稳定碎石基层压实度检测报告10份（共60点）；非机动车道5:95水泥稳定碎石基层压实度检测报告2份（共18点）；人行道5:95水泥稳定碎石基层压实度检测报告4份（共24点）。全部合格。
5）机动车道8%石灰土路床弯沉值检测报告2份；非机动车道8%石灰土路床弯沉值检测报告1份；机动车道12%石灰土基层弯沉值检测报告2份；机动车道5：95水泥稳定碎石基层弯沉值检测报告2份；非机动车道5：95水泥稳定碎石基层弯沉值检测报告1份。全部合格。

质量自检评定：
单位工程
分部工程
分项工程
检验批数量
验收结论
道
路
工
程
路基工程
土方路基基槽
14
合格
路基处理
54
合格
基层工程
12%石灰土底基层
7
合格
5:95水泥稳定碎石基层
16
合格
面层工程
沥青砼面层

合格
人行道
料石铺砌人行道面层
5
合格
附属构筑物
站卧石、路缘石
16
合格

单位工程
分部工程
分项工程
检验批数量
验收结论
排
水
工
程
土石方与
地基处理
雨水管道沟槽开挖
16
合格
污水管道沟槽开挖
18
合格
路面雨水管管道沟槽开挖
6
合格
雨污水管基换填
7
合格
雨水管道沟槽回填
16
合格
污水管道沟槽回填
18
合格
路面雨水管道沟槽回填
6
合格
管
道
主
体
结
构
钢筋混凝土雨水管管道基础
16
合格
HDPE污水管管道基础
18
合格
钢筋混凝土路面雨水管管道基础
6
合格
钢筋混凝土雨水管管道铺设
16
合格
HDPE污水管管道铺设
18
合格
钢筋混凝土路面雨水管管道铺设
6
合格
钢筋混凝土雨水管管道接口
16
合格
HDPE污水管管道接口
18
合格
钢筋混凝土路面雨水管管道接口
6
合格
管道附属
构筑物
雨污水检查井
11
合格
雨水口
6
合格
本工程施工质量评定：自评合格，符合《城镇道路工程施工与验收规范》（CJJ1-2008）；
《给水排水管道工程施工质量验收规范》（GB50268-2008）；《给排水构筑物施工及验收规范》（GB50141-2008)要求。
七、总结
根据本工程分项检验批记录表评定，主控项目全部合格，一般项目满足设计及规范要求，各分项工程质量、保证资料均符合设计要求。具备验收条件，达到验收标准，申请进行验收。

项目经理：
武汉市市政建设集团有限公司
建设渠路（三环线-东干渠路）道路排水工程
二标段（三环线-幸福大道）项目部
2015年9月10日
