常见开关电源参数设置手册

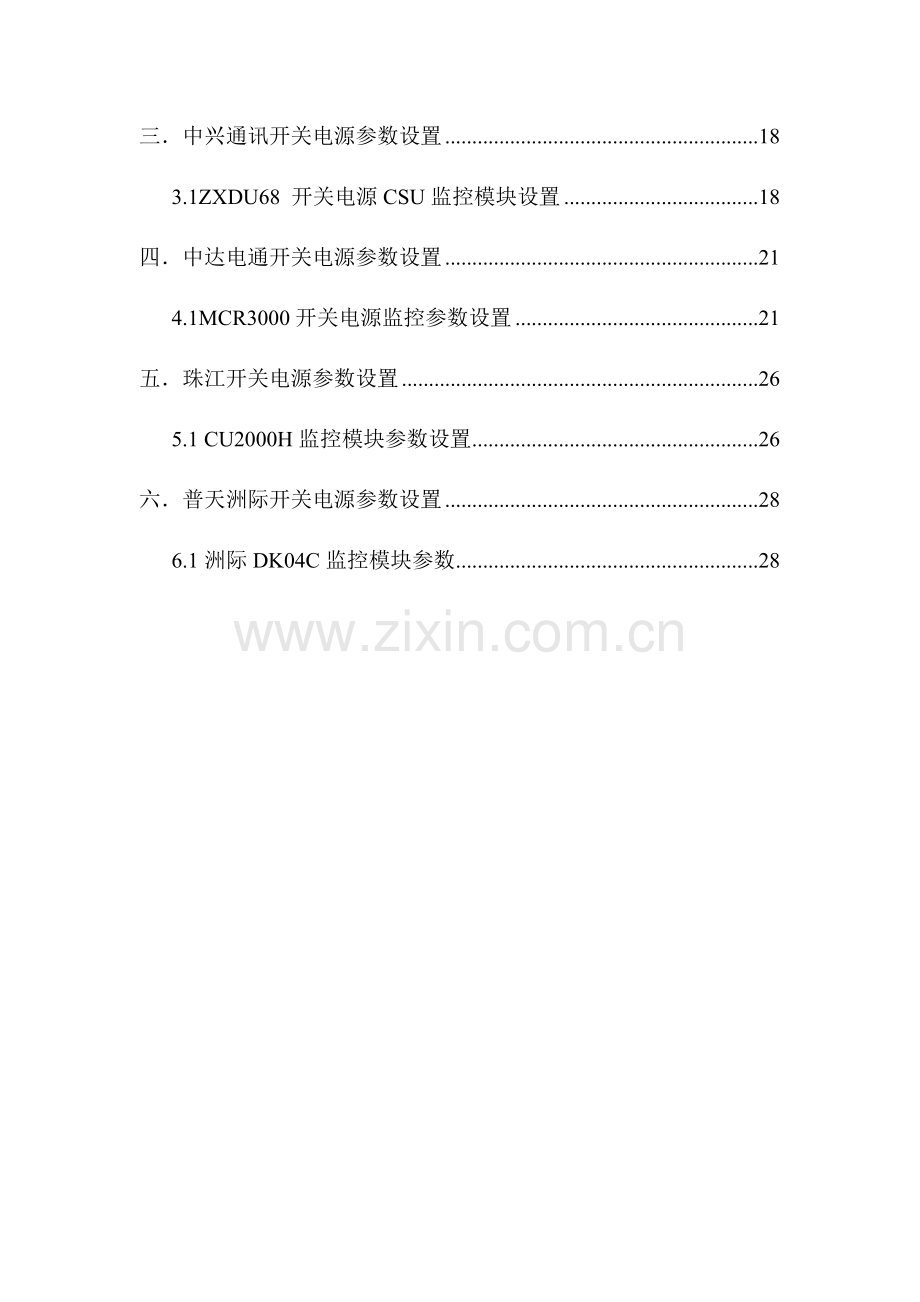

目录
一．艾默生开关电源系列 1
1.1M500系列监控模块 1
1.2PSM-A监控模块参数设置 4
二．动力源开关电源参数设置 10
2.1 DKD31监控模块参数设置 10
2.2 DKD51型系统控制操作与参数设置 14
三．中兴通讯开关电源参数设置 18
3.1ZXDU68 开关电源CSU监控模块设置 18
四．中达电通开关电源参数设置 21
4.1MCR3000开关电源监控参数设置 21
五．珠江开关电源参数设置 26
5.1 CU2000H监控模块参数设置 26
六．普天洲际开关电源参数设置 28
6.1洲际DK04C监控模块参数 28

一．艾默生开关电源系列
1.1M500系列监控模块
1.电池参数（基本参数）设置方法：

2.下电保护参数设置方法：

3.电池充电参数设置方法：

4.电池参数（电池测试参数）设置方法：

5. 电池参数（温补参数）设置方法：

6. 系统参数设置方法：

7.通信参数设置方法

1.2PSM-A监控模块参数设置
1.模块启动说明
操作
显示
说明
上电

此屏为系统信息屏

此屏为系统主菜单，选择1~8数字键，可分别进入8个子菜单。

2.直流参数：设置
操作
显示
说明

密码缺省值为“123456”，用数字键输入。按可返回直流参数子菜单。
输入密码

用数字键输入“123456” 。按可返回直流参数子菜单。

“直流过压告警点”缺省值为58.5V；“直流欠压告警点”缺省值 为45.0 V。
用数字键可修改，按键确认修改。

按“3、4”键选择“按电压”或“按时间”方式，按键确认修改。按可返回上页，按可返回直流参数子菜单。（注：此系统无下电功能）

“二次下电”缺省值为45.0V；
“电池保护”缺省值为43.2V。
用数字键可修改，按键确认修改。（注：此系统无下电功能）

“二次下电”缺省值为300分钟；“电池保护”缺省值600分钟。二次下电的时间值应大于电池保护的时间值。（注：此系统无下电功能）

“电池房过温点”缺省值为40℃。用数字键可修改，按键后确认修改。

“充电过流点”缺省值为0.30；“充电限流点” 缺省值为0.10。用数字键可修改，按键后确认修改。

设置电池电压过压及欠压告警点，用数字键可修改，按键后确认修改。

充电效率缺省值为96%

电池组放电参数涉及电池放电的容量计算，参数值由电池生产厂家提供，请不要轻易修改。

按可返回上页；按可返回直流参数子菜单。

按可返回上页；按可返回直流参数子菜单。

此时有关直流屏中设置的内容已进行完毕。

3.系统管理：电池管理
操作
显示
说明

密码缺省值为“123456”
输入密码

用数字键输入“123456”。 按可返回系统主菜单。

此屏为系统管理子菜单，按数字键1~3可分别进入3个菜单；按可返回系统主菜单。

用“3、4”键选择“是”或“否”，按键确认；按可返回系统管理子菜单。

用数字键修改参数，按键确认，此值为电池厂家提供。按返回系统管理子菜单； 按返回上一页。

用“3、4”键选择“是”或“否”选择项，按键确认修改。 按可返回系统管理子菜单；按可返回上一页。

用数字键可修改参数，按键确认修改。按可返回到系统管理子菜单；按可返回上一页。

用数字键可修改参数，按键确认修改。按可返回系统管理子菜单；按可返回上一页。

用数字键可修改参数，按键确认修改。按可返回系统管理子菜单；按可返回上一页。

用数字键可修改参数，按键确认修改。按可返回系统管理子菜单；按可返回上一页。

电池的测试终止电压必须大于45V，一般不允许超出53.5-45.0的范围。按可返回上一页。此时有关电池管理内容操作完毕。

4.系统管理：控制
操作
显示
说明

用“3、4”键选择“自动”或“手动”控制。此时有关系统管理中控制的内容已完毕。

用“3、4”键选择“停止”或“启动”控制。按可返回系统管理子菜单。

用“3、4”键选择“均充”或“浮充”控制。

5.系统管理：其它
操作
显示
说明

用数字键输入数值，按键确认，按可返回系统管理子菜单。

本屏用于修改系统设置和控制的密码，输入新密码后，必须在提示下重新输入一次新密码，按键确认。也可按键放弃密码的修改，返回系统管理子菜单。

用数字键输入参数，按键确认修改。此时有关系统管理中其它项的内容已完毕。按返回系统管理子菜单。

（连按两次）

二．动力源开关电源参数设置
2.1 DKD31监控模块参数设置
DUM-48/50H系统人机界面由显示屏、指示灯和键盘三部分组成，显示屏为中文液晶显示，指示灯分红、绿色，键盘采用4键式，图7-1是DKD31显示屏、操作键示意图。

北京动力源
2008-09-03 14∶20∶46
交流电压：220 V
直流电压：53.6V
负载电流：0.00 A
电池电流：0.00A
系统状态：正常
电池状态：均充

图7-1 DKD31显示屏、操作键示意图
DKD31型控制器的4个操作键，在不同的菜单中它们的功能不同，
操作键在菜单中功能如下：
正面平视界面，4个操作键呈左右上下排位。在界面显示屏菜单中有一组非黑色字体，以下简称“高亮字”，其余为黑体字，任何界面查询或参数设置均需将被查询或设置菜单调成“高亮字”，再按确认键才能翻开被查询页或进行参数调整与系统控制。
上键——上移键：页面含有“▲”符号内容菜单选择向上翻页；参数设置数字增加。
下键——下移键：页面含有“▼”符号内容菜单选择向下翻页；参数设置数字减小。
左键——页面选择（返回）键：菜单水平方向（数）字的高亮循环左移；返回上级菜单。
右键——.确认键：菜单选择、参数设置确认设置保存；菜单水平方向（数）字的高亮循环右移。

1、数字及项目的修改
对于可以进行校准或者调节的项目，如“交流参数、电池参数、系统参数、节能参数”等，是可以进行修改的。一般地，由“系统主菜单”，再高亮“参数设置”，进入“输入密码”页，参阅“2、密码的输入”，确认点开“参数设置”屏可以进行相关内容的修改。
2、密码的输入
密码：“123”出厂已设定。在进入首页初始化数据后，即出现图7-1屏状态。按右键显示“系统主菜单”，如图7-2-1。按下键，高亮“参数设置”如图7-2-2。此时按右键确认，弹出图 7-2-3，在高亮字处按上键或下键，更改数值，更改后按右键逐个输入密码，输入后按右键确认如图7-2-4。可以查看（或调整）“参数设置”屏中的菜单数据。操作过程如图7-2-1至图7-2-4。
系统主菜单
运行信息
参数设置
控制输出
告警记录
系统主菜单
运行信息
参数设置
控制输出
告警记录

图7-2-1图 7-2-2

用户密码：123确认

用户密码：000确认

图7-2-3图 7-2-4
3、页面操作
在任意一层页面，返回上层菜单；可直接操作页面选择键，进入上层菜单或回首页。
在页面中右上角或右下角显示有标记“▲”或“▼”，表示本页内容未尽续翻上（下）页。按上移键：页面上翻；按下移键：页面下翻；

4、电池参数设置：
由“参数设置”屏确认点开“电池参数”页，图7-6-2是电池参数设置屏。可参看直流电压、一次、二次下电，电池组容量，均充、浮充电压等参数。见符号“▼”可按下翻键，对电池相关参数（调整）设置。一般为出厂参数设置。如图7-6-4、图7-6-5。系统配置1个电池电流检测分流器，显示如图7-6-3电池标称容量为两路电池标称容量和。系统配置2个电池电流检测分流器，显示如图7-6-2，电池标称容量分别显示。

电池参数
直流过压∶57.0 V
直流欠压∶47.0 V
一次下电电压∶46.4 V
二次下电电压∶43.2 V
电池标称容量和∶300 Ah
均充电压∶56.4V
浮充电压∶53.6V ▼

电池参数
直流过压∶57.0 V
直流欠压∶47.0 V
一次下电电压∶46.4 V
二次下电电压∶43.2 V
电池①标称容量∶300 Ah
电池②标称容量∶200Ah
均充电压∶56.4V
浮充电压∶53.6V ▼

图7-6-2 图 7-6-3

电池参数
充电限流∶0.10 C10▲
均浮转换∶0.01C10
均充周期 ∶90天
均充时间∶1小时
均充限时∶10 小时
均充保持时间 ∶10分钟
参考温度∶25○C
温补系数∶72 mV/○C ▼

电池参数
测试终止时间∶10分钟▲
测试终止电压∶48.0V

图7-6-4 图7-6-5

5、系统参数设置：由“参数设置”屏中高亮“系统参数”，按确认键翻开“系统参数”屏。可以对故障主动回报、时间、清除故障记录、恢复缺省设置进行（变更）设置。见图7-6-6、图7-6-7。图7-6-6中的电话号码为主动回报时用户设置的电话号码。
清除故障记录、恢复缺省设置是比较重要的系统操作，会出现如图7-6-8、7-6-9的提示信息，请用户慎重操作。

系统参数
时间设置∶ ▲
2008-09-12 14∶31∶40
清除故障记录
恢复缺省设置
系统参数
本机地址 ∶1
波特率 ∶1200
故障主动回报∶关
拨号方式∶音频
电话号码①∶
01083682266
电话号码②∶
01083682266 ▼

图7-6-6图7-6-7
系统参数

确认
恢复缺省设置？
取消

系统参数

确认
清除故障记录？
取消

图7-6-8图7-6-9
系统参数

正在初始化数据…

系统参数

正在清除记录…

图7-6-10图7-6-11

2.2 DKD51型系统控制操作与参数设置
DUM-48/50H系列开关电源系统控制器人机界面由显示屏、指示灯和键盘三部分组成，其外型示意图参见图2-3，控制器面板液晶屏上方有红灯、黄灯和绿灯三个指示灯，液晶屏下方有4个按键。
DKD51型控制器指示灯功能说明参见表2-1，按键功能说明参见表2-2。
1.控制器设置
①主屏
系统上电，控制器工作后显示如图6-1-1，几秒后显示主屏如图6-1-2，按“↓”键显示如图6-1-3界面。

图6-1-1 图6-1-2 图6-1-3

图6-1-4 图6-1-5
主屏显示系统的基本状态。当系统为标准配置而未配置环境量检测单元时，主屏不显示环境检测量；如系统配置环境量检测单元，则主屏显示环境检测量，图6-1-3显示向下翻页标志如图6-1-4。
在主屏按“”键进入下级菜单可以进行系统信息查询和操作，如图6-1-5所示。
②密码输入屏
用户要进入“参数设置”或者“控制输出”界面操作界面时，要输入用户密码“123”，如图6-2-1所示。在用户输入密码后，如果3分钟内没有对按键操作，液晶屏将关闭背光，密码失效，若要进入必须重新输入密码。

图6-2-1 图6-2-2
进入密码屏后，第一位的数字处于反显状态，按“↑↓”键可以调整数字大小，按“”键返回上一级菜单，按“”键使下一个需修改的数字处于反显状态；在修改过程中，若要重新输入上一个数字可按“”键，上一个数字将处于反显修改状态。正确输入最后一个数字后，按“”键进入下一级菜单。如果密码输入错误，会提示“密码错误！”如图6-2-2所示，此时重新输入正确密码即可。
2.参数设置
在图6-1-5中按“↑↓”键选择“参数设置”，按“”键进入图6-4-1界面，可以查看并修改系统运行参数，进入需要输入密码，操作方法见“密码输入屏”。如果系统配置环境量检测，在图6-4-1界面按“↑↓”键菜单会滚动显示，出现“系统参数”，如图6-4-2显示。

图6-4-1 图6-4-2
● 交流参数
在图6-4-1界面中按“↑↓”键选择“交流参数”，再按“”和“↓”键进入图6-4-3～6-4-4界面，此时按“↑↓”键可以上下选择要修改的参数；在要修改的参数处按“”键，如图6-4-5界面，参数处于反显状态，可以按“↑↓”键进行修改，修改后按“”键保存参数，按“”键恢复修改前参数，返回图6-4-3～6-4-4界面。

图6-4-3 图6-4-4 图6-4-5
● 直流参数
在图6-4-1界面按“↑↓”键选择“直流参数”，按“”键进入图6-4-6界面；选择“基本参数”后按“”键进入图6-4-7界面。
参数修改的方法同“交流参数”修改方法。

图6-4-6 图6-4-7
在图6-4-6界面选择“分柜配置”后，按“”键进入图6-4-8～6-4-15界面。
参数修改的方法同“交流参数”修改方法。

图6-4-8 图6-4-9 图6-4-10 图6-4-11

图6-4-12 图6-4-13 图6-4-14 图6-4-15
● 电池参数
在图6-4-1界面按“↑↓”键选择“电池参数”，按“”键进入图6-4-16～图6-4-21界面。
参数修改的方法同“交流参数”修改方法。

图6-4-16 图6-4-17 图6-4-18

图6-4-19 图6-4-20 图6-4-21
● 下电参数
在图6-4-1界面按“↑↓”键选择“下电参数”，按“”键进入图6-4-22～图6-4-24界面。
参数修改的方法同“交流参数”修改方法。

图6-4-22 图6-4-23 图6-4-24
● 系统参数
在图6-4-1界面按“↑↓”键选择“系统参数”，按“”键进入图6-4-25～图6-4-27界面。其中电话号码和系统时间可以按位逐个修改，进行“清除告警记录”和“清除运行记录”操作时会弹出如图6-4-28界面，选择“确认”后弹出图6-4-29界面，还没有结束的告警记录不清除；进行“恢复缺省设置”操作时会弹出图6-4-30界面，选择确认后弹出图6-4-31界面。参数修改的方法同“交流参数”修改方法。

图6-4-25 图6-4-26 图6-4-27

图6-4-28 图6-4-29 图6-4-30

图6-4-31
● 节能参数
在图6-4-1界面按“↑↓”键选择“节能参数”，按“”键进入图6-4-32～图6-4-35界面。节能参数是系统需要节能时设置的参数，根据模块最佳效率点和用户负载情况设置这些参数。
参数修改的方法同“交流参数”修改方法。

图6-4-32 图6-4-33 图6-4-34 图6-4-35

三．中兴通讯开关电源参数设置
3.1ZXDU68 开关电源CSU监控模块设置
监控单元的操作界面由 LCD和按键组成，如图 4-1所示。按键说明如表 4-1所示。通过监控单元的操作界面，可在现场查看系统的实时运行数据、历史数据以及修改系统工作参数。

1.系统操作界面
监控单元开机后，经过自检和初始化，LCD弹出主菜单界面，如图 4-2所示。

四．中达电通开关电源参数设置
4.1MCR3000开关电源监控参数设置

开机时首页画面显示:

V(电压):直流供电系统输出电压。
I(电流):供电系统总负载电流。
按“参数”键进入系统操作参数设置菜单。

系统操作参数设定 :
系统参数画面显示:

利用按键 A (上页)键， B (下页)键调整选项;
C (选择)键设定资料， D (上层)键回上一层菜单

设定充电状态
现在是 浮充
浮充
浮充 均充 设定 上层
利用按键 A (浮充)键， B (均充)键设定状态值;
C (设定)键设定资料， D (上层)键回上层其它查看资料
浮均充电压设定
设定浮充电压
设定均充电压
上页 下页 选择 上层
利用按键 A (上页)键， B (下页) 键设定参数值;
C (选择设定)键设定资料
D (上层)键回上层其它查看资料

48V 24V
利用按键 A (+)键， B (-)键设定参数值;
C (设定)键设定资料， D (上层)键回上层其它查看资料

48V 24V
利用按键 A (+)键， B(-)键设定参数值;
C (设定)键设定资料， D (上层)键回上层其它查看资料
电池功能设定画面显示:

利用按键 A (上页)键， B (下页)键调整选项;
C (选择)键设定资料， D (上层)键回上层其它查看资料
电池容量设定画面显示:

利用按键 A (上页)键， B (下页)键调整选项;
C (选择) 键设定资料
D (上层)键回上层其它查看资料

电池最大容量是
600 AH
600 AH
+ - 设定 上层
利用按键 A (+)键， B(-)键设定参数值;
C (设定)键设定资料， D (上层)键回上层其它查看资料

低压隔离跳脱画面显示:

利用按键 A (上页)键， B (下页)键调整选项;
C (选择)键设定资料， D (上层)键回上层其它查看资料

利用按键 A (上页)键， B (下页)键调整选项;
C (选择)键设定资料， D (上层)键回上层其它查看资料

低压隔离控制是 自动
自动
自动 手动 设定 上层
利用按键 A (自动)键， B (手动)键选择功能;
C (设定)键设定资料， D (上层)键回上层其它查看资料

利用按键 A (上页)键， B (下页)键调整选项;
C (选择)键设定资料， D (上层)键回上层其它查看资料

现在低压跳脱电压是
21.3 VDC
21.3 VDC
+ - 设定 上层
利用按键 A (+)键， B(-)键设定参数值;
C (设定)键设定资料， D (上层)键回上层其它查看资料

五．珠江开关电源参数设置
5.1 CU2000H监控模块参数设置
1.监控模块主界面

2.监控主菜单显示

3.电池参数设置
控制模块有电池管理的功能，能根据电池电流和电压自动确定电池的状态，从而控制整流器电压，对电池进行维护。在主菜单上按对应键进入电池菜单，显示如下：

六．普天洲际开关电源参数设置
6.1洲际DK04C监控模块参数
缺省菜单：
1. 30A 48V FLC
显示负载输出电流、系统电压，工作状态（浮充）、温度补偿启用
2. 30A 56.4V EQC
显示负载输出电流、系统电压，工作状态（均充）、温度补偿启用
3. 5 PRESS ENTER 5条告警，查看请按确认
主菜单：正常工作静置时，按增加、减少键就可以进入
1. AMB TEMP 25°C 环境温度显示
2. AMB TEMP N/A 环境温度显示未启用
3. AC1 VOLTS 220V 交流电压1显示
4. AC2 VOLTS 220V 交流电压2显示
5. AC3 VOLTS 220V 交流电压3显示
6. AC1 CURRENT 5A 交流电流1显示
7. AC2 CURRENT 5a 交流电流2显示
8. AC3 CURRENT 5a 交流电流3显示
9. AC FREQ 50HZ 交流频率显示
10. AMB TMP ALRM 40°C 环境温度告警设置值
11. VOLTS HIGH 57V 系统电压高告警设置值
12. VOLTS LOW 47V 系统电压低告警设置值
13. SECURITY OFF 键盘锁定关（选用此项）
14. SECURITY ON 键盘锁定开 同时按监控上的增加、减少、确认健三秒钟以上可以解锁
15. TEST OFF 测试（监控、模块上的工作灯、告警灯，显示监控的版本号）关
16. NO.OF.SMRS 3 模块个数设置
17. FS CURRENT 300A 电池电流霍尔传感器量程
18. CSU# 0000000 监控入口码
19. 20/12/2002 18:50 日期时间设置 日/月/年
20. MODEM OFF 调制解调器启用关
21. ALARM REPORT off 故障回报关
22. DAILY REPORT off 定时回报关
23. DAILY TIME 15:15 定时回报时间
24. PH1 03955466658 回报号码1设置
25. PH2 03155466658 回报号码2设置
26. PH3 03958466658 回报号码3设置
27. AUDIO ENABLE OFF 声音告警启用 关
28. EXPAN1 NONE 单相交流测量 关
29. EXPAN2 AC 3-PH 三相交流测量 开
30. 3PH ACV HI 275V 三相交流电压高告警设置值
31. 3PH ACV LO 150V 三相交流电压低告警设置值
32. 3PH ACF HI 55HZ 三相交流频率高告警设置值
33. 3PH ACF LO 45HZ 三相交流频率低告警设置值
34. 3PH ACI FS 100A 三相交流电流传感器量程

电池菜单：按电池键，可以进入电池菜单，再按增加、减少键可进入各项
1. BATT1 16A 1组电池显示电流
2. BATT2 14A 2组电池显示电流
3. BAT TEMP 24°C 电池温度显示
4. BATT T ALARM 40°C 电池温度告警值
5. Q EST Bat 1 500 AH 电池1近似容量显示
6. Q EST Bat 2 500 AH 电池2近似容量显示
7. Bat Rated 500AH 电池额定容量设置(根据一组电池的实际容量设置)
8. BTC (off) mv (0ff) 电池温度补偿设置
9. BILIM VB<vdd 50 电池电压小于深放电电压时的限流值(0.10c10 以一组电池容量的10％设定)
10. vdd level 47v 电池深放电设置值
11. BILIM VB<vfl 50 电池电压小于浮充电压时的充电限流值（0.10c10 以一组电池 容量的10％设定）
12. sys float 54v 系统浮充电压
13. BILIM VB>vfl 50 电池电压大于浮充电压时的充电限流值（0.10c10 以一组电池 容量的10％设定）
14. sys equal 56.4v 系统均充电压
15. sys dsop 1.0v 系统电压降
16. Bdisch al 47v 电池放电告警值
17. vstart eq oN 以电压方式启动均充 开
18. Eq trip 49v 电压启动均充阀值电压值
19. Q start eq oFF 以电池容量方式启动均充 关
20. Equal Dur 12ur 均充时间（小时）
21. Equal Dur 12wk 均充周期（星期）
22. Manual start eq 手动启动均充（不用设置）
23. Disch I Diff 50A 两组电池不平衡电流告警值（以一组电池容量的10％设定）
24. LVDS1 Trip 44.4V 切除电池设定值
25. LVDS2 Trip 44.4V 切除电池设定值
26. LVDS Auto 切除电池方式 自动
27. Sensor Alarm off 传感器告警设置 关
整流器菜单：按整理器键，可以进入菜单，再按增加、减少键可进入各项
1. SMR1 5A 显示整流器1#电流/开启状态
2. SMR2 5A 显示整流器2#电流/开启状态
3. SMR3 4A 显示整流器3#电流/开启状态
4. SMR Float 55v 整流器的浮充电压
5. SMR Equal 57.4v 整流器的均充电压
6. SMR v high 58v 整流器电压高告警值
7. SMR v low 47v 整流器电压低告警值
8. SMR I limit 45A 整流器的限流值
9. SMR HVSD 58.5V 高压关断值
10. Fault Reset 高压复位
11. SMR1 UNIT off 整流模块关断
12. SMR5 NO Response 整流器没响应
