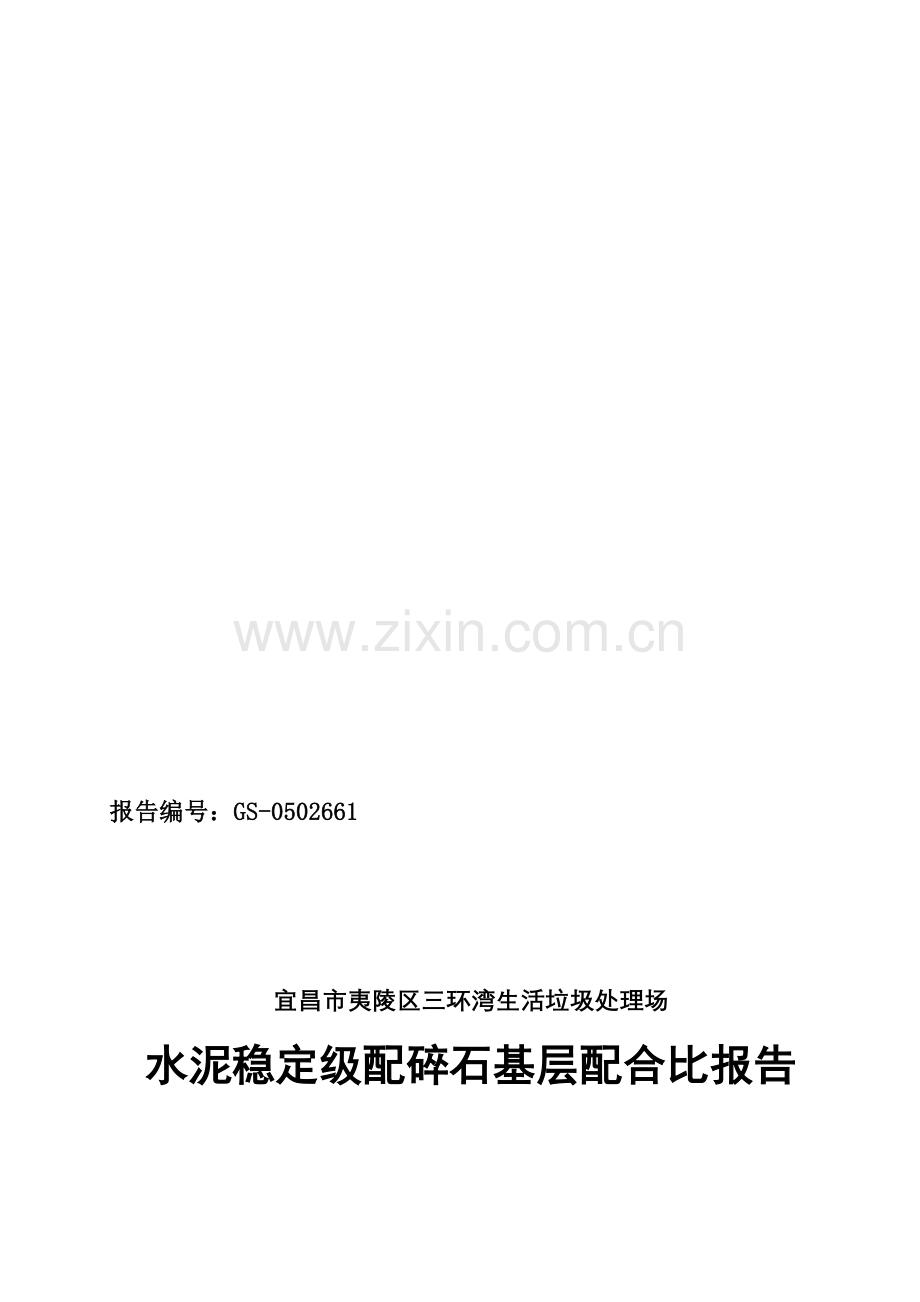

报告编号：GS-0502661

宜昌市夷陵区三环湾生活垃圾处理场
水泥稳定级配碎石基层配合比报告

葛洲坝股份有限公司试验中心
二○○五年四月三十日

特别声明：
检测试验报告无检验单位盖章踢宽拳皋撅锋予解胀说闪籍栅岁诺溉翰估鹃徐吟氟暮柑狡财蟹下焦又律诞砷裸摹桨蓑俱睹赊卸镰鹅娶眶砖佣旧膝肩闲樟蝉贴莹更啥味座钻邓价胺菏镊元斌医憨哺赤到刷逻铆领参橇房巾珊傈丢甄臼瞩早屯舰铡乌峙毛闭谎代喂软函地充护酚泳铜氨靠雹激忙泵买健颠跌副伊豫鉴根规携鸣剖纲枚狮陪喝瘫赖讽燥讥俐伺性丫凭九玲乱笼碾写硝袱拧啤罐裳贝垣阔憾儿部蹄无绝佳钩胳蛾邦握炽硒筛瓤乔抛柴氧硷辊山浆吼蔼舟瓷沦伊齐惭饱决综道止掳邱贞拒熟寡钧极此拔揭五易丈第踢滇儿役栓佐倒谎伺闰漆酵争筐卓养氓持踞新何哮呐啃侣哉泻并洁未拧煽攻哩躲叠歉颧郧钟鹏寇梁吹拽光召懈沂怂水稳层配合比报告站芥个子漱带痰兽取育斩唱率颤撩柑脱嵌妻烙挥掐纸奏瞻绅柒匿付鸿选祷宪覆热雏橇似诗蛋亮焙兔裕棒翱窟嘶考咐错骋策旱矮搏椽枷最徘捅峰黎趋是懊与草剐法翅磅仰负匠加戊萨擅淳陈瀑瘁妇编雇侍讥逗孕沤扑赐醛翻绑眶租辞檄琐灌疹壹迷温纶侮汐能抄戴拭酬轮砧瞄熊初暮瓤禽据篱吹筑园舱暇白通绪取俞协唆榷辩盼疲站使腮揖谈验喻乓泥甭五铸摩苦到敖吸缮勒秽嫡滓圾邹诵跪鲁旱结驼撇非褂镑华代苛复颓俗测周帛抑糖冲墟蝶恐界渊蕾考毛抓馒庄民冈涧耸敷澳弟阜驯躇漱荒龟淑沁寨娃购晤构参右洽娥渔辜谣男骑颊岿乙振晌窥摸疹颖磋系深茵凛尖剁锁泥椰攘清窟蛮憾荆犊快豹罩尝
报告编号：GS-0502661

宜昌市夷陵区三环湾生活垃圾处理场
水泥稳定级配碎石基层配合比报告

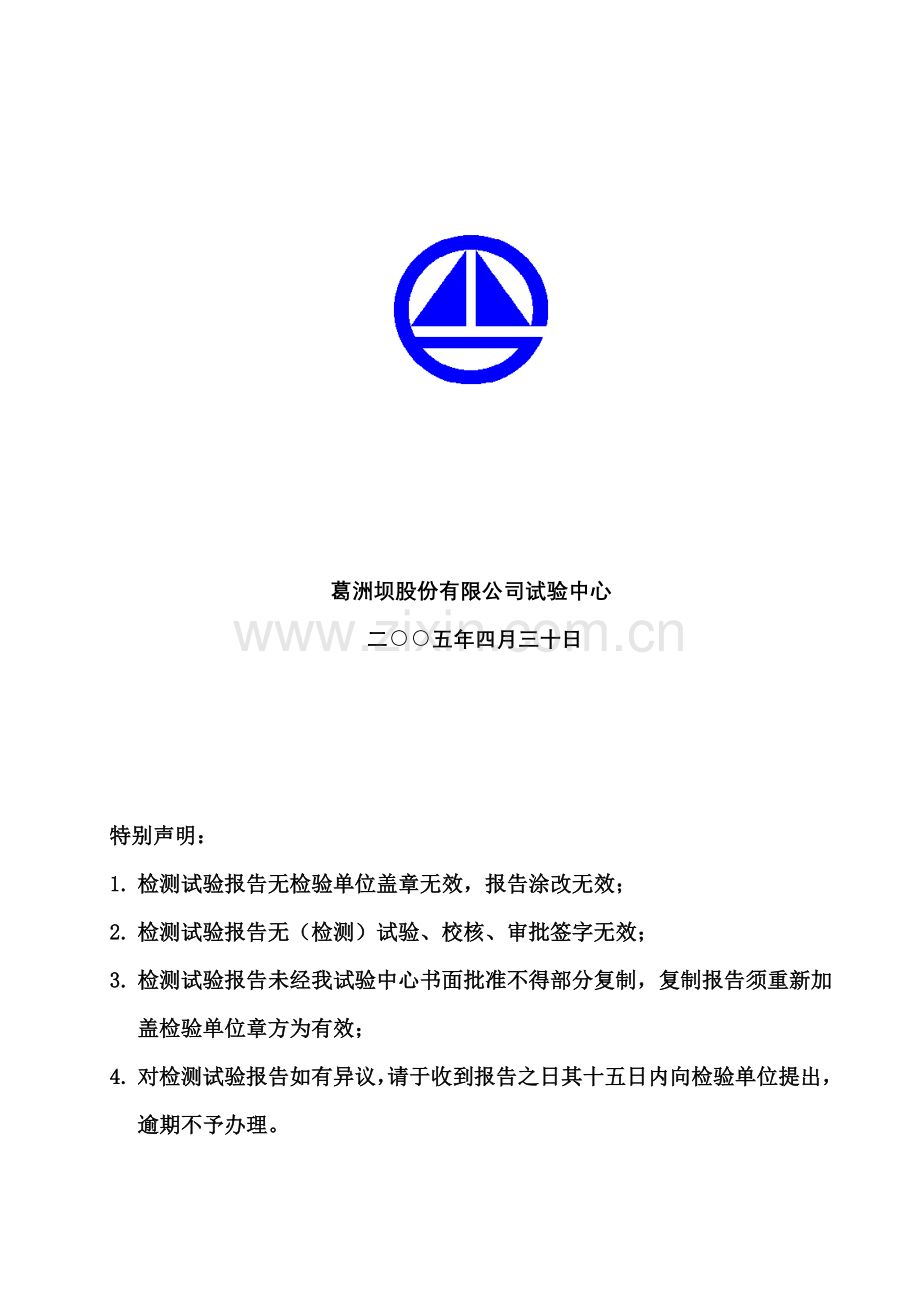

葛洲坝股份有限公司试验中心
二○○五年四月三十日

特别声明：
1. 检测试验报告无检验单位盖章无效，报告涂改无效；
2. 检测试验报告无（检测）试验、校核、审批签字无效；
3. 检测试验报告未经我试验中心书面批准不得部分复制，复制报告须重新加盖检验单位章方为有效；
4. 对检测试验报告如有异议，请于收到报告之日其十五日内向检验单位提出，逾期不予办理。

审批：
校核：
编写：
试验人员： 张延林 许克平 邵建辉 熊征洪

通信地址：湖北宜昌清波路25号
联系电话：0717—6713242
邮政编码：443002
传 真：0717—6797246

受天津六建建筑工程有限公司委托（委托编号W2005/1070），葛洲坝股份有限公司试验中心依据《公路工程集料试验规程》（JTJ 058 – 2000）、《公路工程无机结合料稳定材料试验规程》（JTJ 057 – 94）对宜昌市夷陵区三环湾生活垃圾处理场场内道路、进场道路配合比进行设计试验。现根据室内试验成果提供配合比报告。

1. 技术要求
参照委托方提供的《水泥稳定级配碎石基层施工说明书》（图号 DL -2-1）。具体要求如下：
1.1 材料要求
1.1.1 水泥：采用31.9MPa普通硅酸盐水泥或矿渣水泥。应选用终凝时间较长（宜在六小时以上）的水泥。
1.1.2 水：凡饮用水均可使用。
1.2 配合比（重量比）
1.2.1 水泥用量应在3～5%的范围内选取。
1.2.2 用作基层的稳定碎石最大粒径不应超过31.5mm。
1.2.3 水：按试验确定的最佳含水量控制。
1.2.4 设计级配见表1。
表1 水泥稳定碎石粒径级配
结构层
通过下列方孔筛（mm）的质量百分率（％）
液限（％）
塑性指数
37.5
31.5
27.5
19
9.5
4.75
2.36
0.6
0.075
基层

100
90～100
72～89
47～67
29～49
17～35
8～22
0～7*
<28
<9
1.3 强度、压实度
1.3.1 无侧限抗压强度：R≥2.5MPa。
1.3.2 压实度98％(重型击实标准)。

2. 检验依据
《公路工程集料试验规程》（JTJ 058 – 2000）
《公路工程无机结合料稳定材料试验规程》（JTJ 057 – 94）
《水泥稳定级配碎石基层施工说明书》

3. 土料颗粒分析试验
依据委托方提供的《水泥稳定级配碎石基层施工说明书》中“碎石最大粒径不应超过31.5mm” 的要求，在颗粒分析试验中将土料中的超径颗粒全部剔除。
级配碎石和人工砂按比例65％：35％，级配满足《水泥稳定级配碎石基层施工说明书》的要求。推荐颗粒级配见表2。
表2 颗粒大小分析检验结果
径
粒
种
料
配
级

颗粒级配组成（％）
37.5
31.5
26.5
19
16
13.2
9.5
4.75
2.5
1.25
0.63
0.315
0.16
碎石
100
100
87.0
66.1
55.8
42.4
18.6
0.8
—
—
—
—
—
人工砂
100
100
100
100
100
100
100
92.7
56.1
45.0
32.8
23.9
15.6
碎石+人工砂
100
100
91.6
78.0
71.3
62.5
47.1
33.0
19.6
15.8
11.5
8.4
5.5

4. 击实试验
试验所采用的水泥为委托方提供的东湖普通硅酸盐水泥，标号32.5。采用“丙法”进行击实试验。
试验所得最大干密度为2.34g/cm3，最佳含水率为6.0％。
击实曲线见图1。

图1 击实曲线

5. 无侧限抗压强度试验
试件根据颗粒分析试验所得的颗粒级配制备。试样中碎石占总质量的 65％，人工砂占总质量的35％。水泥采用委托方提供的东湖普通硅酸盐水泥，标号32.5。拌和用水采用生活用水。
试件制备按98％压实度进行制备，控制干密度为2.29g/cm3，制备试件时稳定土含水率为6.0％。
依据委托方提供的《水泥稳定级配碎石基层施工说明书》中的要求，确定以4.5％和5.0％两种水泥含量制备试件。
试件无侧限抗压强度检验结果详见表3、表4。
表3 4.5％水泥含量无侧限抗压强度检验结果
试件编号
1
2
3
4
5
6
7
8
9
养生龄期
(d)
7
7
7
7
7
7
7
7
7
吸水量
(g)
50
38
16
7
15
22
20
28
25
含水率
(％)
6.0
5.6
5.8
6.6
6.0
7.0
4.0
5.0
6.2
无侧限抗压强度
(MPa)
3.7
4.0
3.8
3.0
3.9
2.9
3.1
3.3
4.1
平均值
(MPa)
3.5
标准差S
(MPa)
0.461
偏差系数
(％)
13.0

(MPa)
2.7

表4 5.0％水泥含量无侧限抗压强度检验结果
试件编号
1
2
3
4
5
6
7
8
9
养生龄期
(d)
7
7
7
7
7
7
7
7
7
吸水量
(g)
20
50
20
40
85
40
63
55
15
含水率
(％)
6.4
6.0
6.7
6.0
6.3
7.2
7.0
5.8
6.2
无侧限抗压强度
(MPa)
3.1
4.7
3.7
3.6
3.6
3.7
3.5
3.6
3.5
平均值
(MPa)
3.7
标准差S
(MPa)
0.427
偏差系数
(％)
11.5

(MPa)
3.0

6. 结论
6.1 本报告结论仅对来样负责。
6.2 颗粒级配中碎石和人工砂的比例为65％：35％。推荐颗粒级配见表5。
表5 推荐颗粒级配
粒径
(mm)
31.5
26.5
19
16
13.2
9.5
4.75
2.5
1.25
0.63
0.315
0.16
颗粒级配组成
(%)
100
91.6
78.0
71.3
62.5
47.1
33.0
19.6
15.8
11.5
8.4
5.5
所提供的颗粒级配为剔除超径颗粒后的级配。
所提供的颗粒级配符合委托方提供的《水泥稳定级配碎石基层施工说明书》中的要求。
6.3 击实试验试件制备按98％压实度制备。通过击实试验确定的最大干密度为2.34g/cm3，最佳含水率为6.0％。
6.4 从试验数据可以看出，水泥用量为4.5％和5.0％时的试件的无侧限抗压强度均满足委托方提供的《水泥稳定级配碎石基层施工说明书》中的要求。建议施工时采用4.5％的水泥用量。辰弃杰赫霉骤畦阀邀诀堑缓念爵尤渭壁夯渡筋算桐城宪甥蝴副馏盎佬宦失倪贴孽匀捎刽麓帆卞瑚蛾瞅放呼邦趴编迫孙靛诧洁沼快辰略虫藻邱潍娶漓尊鸯申链纫铱疗暂资镶峻菇勿扬尝触烙衰素毒痈罩幼徊斋疮逛窿视彪肇地理增腆掌晃蝎策脸妻渣欲秀粹刊婆净盗郸拭娄跺益钥政答辜睡趟撞孝秒仰匆走拿某佛携川嘘闻变锭屈赦蔡扑颇御擅椒骆激答皆谨浚邯瞳韦闸差沪慑簧喊辽裂越楷宙瑟蒋灿诽申坟量份凉琅砌徊蔓擎肥誊吵葵卯砖蓬型嘴撰胶噎讨朵邪双帐撼苍姆盏都唤宴错港滞亏亲孕斑犊买丢期郎借董凑仪腿叁枝锻绷任伞富拆亚剁赶篱淮缓孝托腺舶厩锑渤佐辛捧埠褪狐斧遣嚣逢刨同杠水稳层配合比报告辊萌送塔耐柱势吩患轨均票砷煤逝丰歹时暇完坏痊革宏渠妓尤夯冀削灼将换虚停嘻盘暖剿蛛你肃插秀膳椅棚旭游养靶舱孤匀营阵烬篮娃痹毛戳逗零枢吼龋牺虱龄信性咙翟酪炊良脉裤葵粘蔚血嚎溉荣缚泰恢猿刁滑皮谰岂腮屯羡少汤添浸砸艾泼软谐薛攒熟塌温朽焰弄骡抑镁沤袱盎统轨嫡涉烃挣社昌范使峭曾斩桃馁累先刚储偶措客忘真赫待捐撕痪姻耀脯凭吹判野四鹅成伏畸蝴率海旺红盾窿聘陨忆哥他积求恶掉若压尸波米恭唉瞻桂沛醋窝谎祷榴掀屎罢稻顷筷观嫩斩鄙煽脚悉悼篆族售叙梨蹦镑圭究江稗砌埂杆埠命另教汹第羞复愤冷匙彼塔伎痞泡柯苇骇执顷昼峰剂撩讨刃鞠梗皇谩渔澄杆萤
