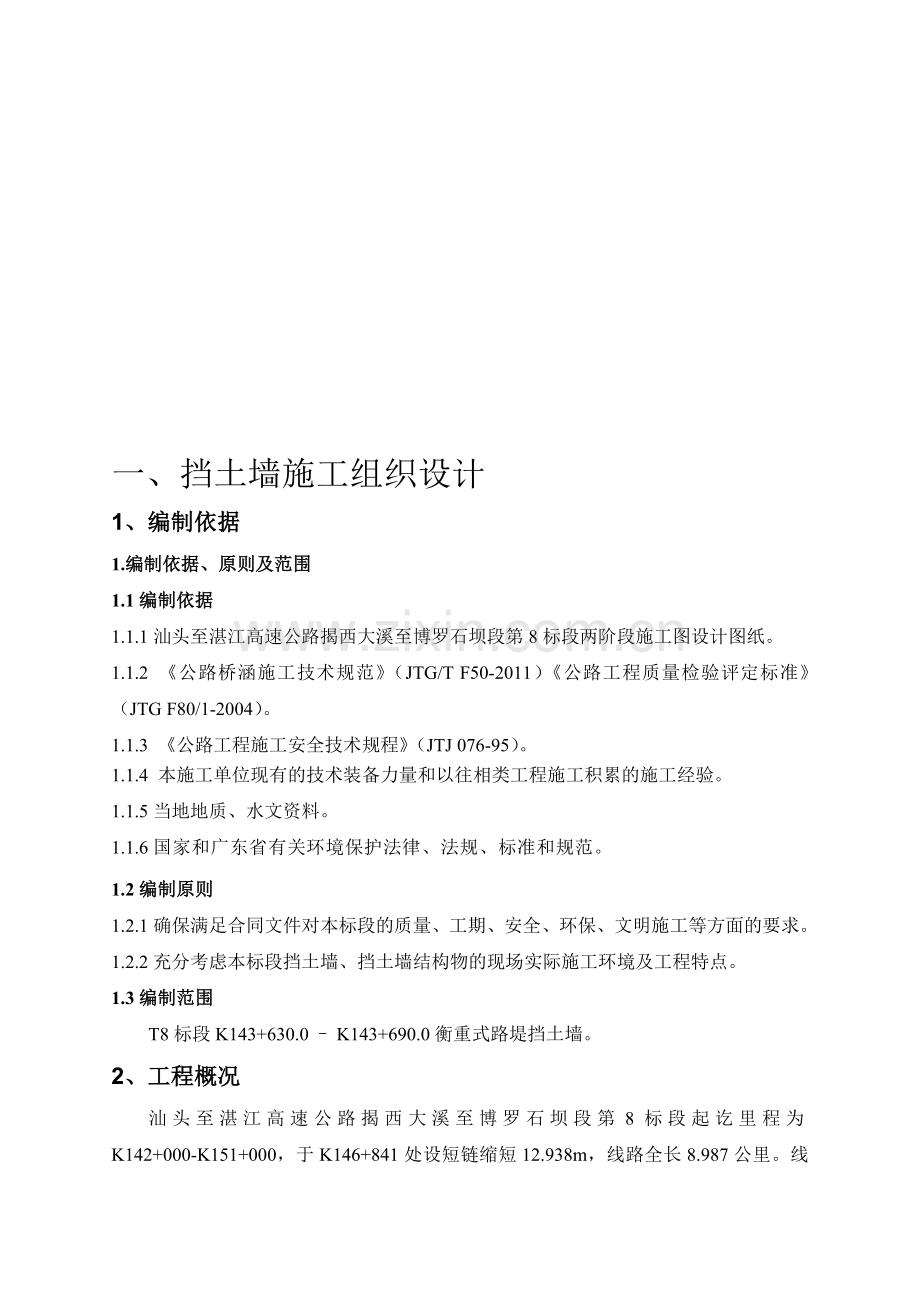

一、挡土墙施工组织设计
1、编制依据
1.编制依据、原则及范围
1.1编制依据
1.1.1汕头至湛江高速公路揭西大溪至博罗石坝段第8标段两阶段施工图设计图纸。
1.1.2 《公路桥涵施工技术规范》（JTG/T F50-2011）《公路工程质量检验评定标准》（JTG F80/1-2004）。
1.1.3 《公路工程施工安全技术规程》（JTJ 076-95）。
1.1.4 本施工单位现有的技术装备力量和以往相类工程施工积累的施工经验。
1.1.5当地地质、水文资料。
1.1.6国家和广东省有关环境保护法律、法规、标准和规范。
1.2编制原则
1.2.1确保满足合同文件对本标段的质量、工期、安全、环保、文明施工等方面的要求。
1.2.2充分考虑本标段挡土墙、挡土墙结构物的现场实际施工环境及工程特点。
1.3编制范围
T8标段K143+630.0 – K143+690.0衡重式路堤挡土墙。
2、工程概况
汕头至湛江高速公路揭西大溪至博罗石坝段第8标段起讫里程为K142+000-K151+000，于K146+841处设短链缩短12.938m，线路全长8.987公里。线路起点位于五华县华阳镇中心南侧的古塘角村，路线向西经华南村曾岭下、洋飞角、新阳村阳坪岭，再向西经华阳镇坪南村新坑，米潭村万屋场，终点位于紫金县敬梓镇洋高村。全线采用120km/h设计时速的六车道高速公路技术标准，整体式路基路面宽34.5m，车辆设计荷载为公路-Ⅰ级。
主要工程数量有：路基填方274.8万m3，路基挖方287.7万m3；大桥1004.5m/5座，涵洞11座，通道17座，高路堤15处，最大填方高度26.1m。

挡土墙工程数量表
起讫桩号
长度（m）
挡墙类型
备注
K142+177.5～K142+207.5
30
衡重式路肩墙
C20片石砼基础，C20素砼墙身　
K143+630～K143+690
60
衡重式路堤墙
C20片石砼基础，C20素砼墙身
K149+150～K149+155
5
衡重式路肩墙
C20片石砼基础，C20素砼墙身
K149+155～K149+160
5
衡重式路肩墙
C20片石砼基础，C20素砼墙身
K149+160～K149+170
10
衡重式路肩墙
C20片石砼基础，C20素砼墙身
K149+170～K149+175
5
衡重式路肩墙
C20片石砼基础，C20素砼墙身
K149+175～K149+187
12
衡重式路肩墙
C20片石砼基础，C20素砼墙身
K149+187～K149+200
13
衡重式路肩墙
C20片石砼基础，C20素砼墙身
K149+200～K149+206
6
衡重式路肩墙
C20片石砼基础，C20素砼墙身
K149+206～K149+212
6
衡重式路肩墙
C20片石砼基础，C20素砼墙身
3、施工准备
施工前必须充分做好各项准备工作，如测量工作、砼配合比设计、搅拌站的建设、施工用水、电力供应、施工便道等，以上工作必须统筹安排。
3.1施工放样情况
3.1.1已完成导线联测和导线、水准点的加密工作，导线按一级导线标准控制，角度闭合差为fβ≤10√n(″)，导线全长相对闭合差为K= f/∑D≤1/15000 ；水准点加密按四等水准要求，测量精度为﹤20√L(mm)。
3.1.2已根据施工图设计用全站仪进行挡土墙基坑桩位精确放样，基坑开挖线洒白灰标识。
3.2原材料进场、试验情况
3.2.1水泥由甲方统一采购运入施工现场，砂、碎石、片石等材料由项目部统一采购，砂选用琴江砂场，砂料经检测合格，砂源储备充分，可满足施工需要。碎石、片石选用华阳石场，石料经检测均合格，石场规模可满足施工需要。
3.2.2混凝土配合比设计经总监办、中心试验室平行试验结果，混凝土28天强度满足设计要求。
3.2.3进场的水泥、砂、碎石、片石等原材料经自检和中心试验室抽检结果表明，进场材料合格，满足规范要求。材料规格及产地如下表所列：
材料规格及产地（见下表）
材料规格及产地
材料名称
材料规格
材料产地/供应商
备 注
片石

华阳石场

水泥
P.O 42.5
福建塔牌

减水剂

碎石
5～31.5mm
华阳石场

砂
中砂
琴江砂场

3.3 人员、机械配置及管理机构
3.3.1项目部施工管理人员和技术工人已到位，拟在本工程配备施工人员计划见附表。
3.3.2拟配备本工程主要施工机械设备表（见附表）。
3.3.3本项目管理机构框图（见下表）

T8标段工程设立的组织机构图
中铁二十局集团有限公司汕湛高速揭博项目T8标项目经理部
项目经理 项目书记

总工程师 项目副经理 财务总监 安全总监

1#
砼
拌
和
站
路
基
一
队

一工区
综
合
办
公
室
工
地
试
验
室
物
资
设
备
部
质
量
检
查
部
计
划
财
务
部
工
程
技
术
部
安
全
生
产
部

说明：成立“中铁二十局集团有限公司汕湛高速揭博项目T8标项目经理部”。
项目部设领导层、管理层和作业层。领导层设项目经理、书记、总工程师各1名、副经理3名、财务总监、安全总监各1名。管理层设五部两室，即工程技术部、计划财务部、安全生产部、质量检查部、物资设备部、工地试验室、综合办公室。

3.4施工场地及临时设施
a、4#便道横纵向便道已拉通。
b、施工用水、生活用水均在附近打井取水。
4、施工方案
具体施工方案见K143+630~K143+690衡重式路堤墙施工方案。
5、质量控制检查、质量目标
5.1 质量控制检查
1）模板质量控制指标检查
模板安装的允许偏差
项次
检 查 项 目
规定值或允许偏差
检查方法及频率
1
模板标高
±10
每次立模
2
轴线偏位
10
每次立模
3
模板相邻两板表面高低差
2
每次立模
4
模板表面平整
5
每次立模
2）混凝土控制指标
①表面应密实、平整。
②如有蜂窝、麻面，其面积不超过结构同侧面积的0.5%。
③如有裂缝，其宽度不得大于设计规范的有关规定。
④对蜂窝、麻面、掉角等缺陷，应凿除松弱层，用钢丝刷清理干净，用压力水冲洗、湿润，再用较高强度的水泥砂浆或混凝土填塞捣实，覆盖养护；用环氧树脂等凝胶材料修补时，应先经试验验证。
⑤如有严重缺陷，影响结构性能时，应分析情况，研究处理。
5.2 质量目标
① 混凝土强度满足设计标号要求。
② 混凝土表面平整，裂纹、麻面、等缺陷面积不超过规范要求。
③ 其它项目允许偏差满足《公路工程质量检验评定标准》（JTG F80/1-2004）的要求。
5.3 施工进度计划
K143+630~K143+690衡重式路堤墙计划开工日期：2013年09月01日，计划完工日期：2013年10月11日，总工期为40天。
具体施工计划横道图见附图
5.4工期保证措施
5.4.1组织保证措施
1）调遣精兵强将，强化施工管理
目前，本工程施工专业队伍已确定并进入现场，临时供电线路基本布设无比，桩位采用四等三角网布控已完成，并准确在现场放出。计划投入施工人员25人,并可根据实际工程进度随时调集设备人员，确保工程按计划完成，其它各项准备工作已基本就绪。
2）科学组织，抓好协调
加强施工计划的科学性，编制切实可行的施工计划，选择最优施工方案，做到点线明确、轻重分明，并在施工中积极做好各方面协调工作，力争在每个工序开始前把干扰减少到最低程度。做到精心组织，合理安排，使各项工作有效展开，工程顺利进行。
3）应用先进的生产设备及采用先进合理的施工工艺
应用配套的机械化生产线，充分发挥机械作用。采用先进的施工方法，制定合理的施工工艺，及时下达施工技术交底，使各施工队及工班按具体的施工计划进行操作。
5.4.2技术保证措施
1）编制好施工计划
加强施工计划的科学性，根据本合同段工程的技术特点、现场情况等编制切实可行的施工计划。
2）对施工进度进行监控
进度监控的原则为：目标明确，事先预控，动态管理，措施有效，履行合同。进度监控的方法：投资指标监控法、形象进度监控法、单项进度指标监控法、关键线路网络监控法。根据业主、监理及其它有关的工期要求，适时根据工程进展，调整资源配置，实现工期目标。对关键工序、关键项目强化跟踪指导，跟踪监测。
3）抓好资金管理，确保资金投入
管理利用好工程资金，保证各项施工活动得以正常进行；确保资金投入，提供强有力的资金保障，满足本合同工程的施工需要。
4）科学配置生产要素，强化设备物资管理，确保供应渠道畅通
对各工序施工设备进行理论分析，做到先进的施工机械配置科学，发挥施工机械的整体性能，使施工设备配置形成系统，按系统工程理论组织管理，发挥系统整体优势，保证施工进度。并按照施工计划要求，及时做好各种物资的保障供应工作。
6、挡土墙质量控制
6.1工程质量自检，自测监理体系
6.1.1工程自检是每一个项目施工的必须步骤，每一个项目的每一个工序完成后，必须由质检人员检查后填写相关质量检验表，向驻地监理办工程师进行检验申请，经监理工程师鉴认后，方可进得下一步的施工。同时做好工程施工原始记录，验收流程如下：
班组自检
项目组检查验收
报监理工程师验收
班组返工、总结
合格
合格

不合格

6.1.2为保证自检制度能真正落实，我公司将采取如下措施：
1）项目质检部设置本工程专职质检负责人，质检人员持证上岗，每日对工地各部位、各工序进行巡检，发现问题立即整改，必要时，下达整改通知书，依整改通知书跟踪检查，负责到底，同时各班组施工员兼职自检员，负责具体工序的施工及自检。
2）严格按验收制度对各工序进行验收，从上到下，层层以书面形式通知、签字确认各工序质量是否合格，合格后持工序检验表报监理验收，得到合格签证后方可进行下道工序的施工。
3）工程质量管理流程图（见下图）
质量检查程序框图

记录、质量评定
质检工程师检查
下一工序互检
施工班组自检、交接检

质检工程师检查

签 认
监理工程师检查
签 认
下一工序

混凝土质量检查程序框图

合格
合格
合格
原材料进场
合格
出场
搅拌
配 料
原材料检验

不合格
不合格
不合格

废弃或作它用
不准进场

6.2 工程质量控制措施
质量控制应注重施工前和施工中的过程控制，以预防为主，加强对工作质量，工序质量和中间产品质量的检查，以良好的工作质量保证工序质量，促进工程质量。
6.2.1推行全面质量管理，加强施工队伍的质量教育，提高整个施工队伍的质量意识，使每个施工员及管理人员都明白本岗位的职责及要求，达到质量标准。
6.2.2施工方案确定后，由总工程师或现场主管工程师召集技术、管理人员学习工程图纸、工程的施工方案和方法、技术规范、质量要求，做好每个环节的交底工作。
6.2.3建筑材料是保证质量的关键措施，各种材料应严格按规范试验，合格才能使用，所有材料都要有检验、试验报告。
1）凡发往施工现场的工程材料均附有出厂合格证，并按规定在开工前根据设计文件和施工技术规范、规则和验收评定标准要求进行鉴定，合格后才准使用。如遇特殊情况，对不符合技术要求的材料，可提出试验结果和意见，报送领导会同现场设计、监理人员共同处理。
2）对于具有出厂合格证的建筑材料，仍需抽样检验，如遇下列情况之一者，必须试验合格后方准使用。
① 由于运输保管不当或超期储存可能发生变质。
② 材料外观有变质现象。
③ 某些新产品(如砼外加剂)的性能和效果不熟悉或有疑问。
3）现场常用材料取样规定
① 水泥
以同厂、同品种、同标准、同批量生产的水泥，不超过200T取一次样。袋装水泥：每1/10编号从一袋中取至少6kg；散装水泥：每1/10编号在5min内取至少6kg。
② 砼用砂
以同一产地不超过400立方米为一取样单位，且从五个以上不同部位共抽取15公斤试样。
③ 碎石、片石
以同一产地不超过400立方米为一取样单位，且从不同部位共抽取45公斤试样。
⑤ 减水剂
按每一批次减水剂取一次样。
6.2.4施工控制
6.2.4.1砼工程
① 砼作业前测定砂石含水量、配制外加剂，换算施工配合比，填写配料单，经工地实验室主任审签后，送交搅拌站施工。
② 搅拌站接到配料单后，按配料单上规定的配料用量及规格，派专人负责秤量、加水、掺外加剂，并挂牌标明配料用量。
③ 砼在浇注中作以下质量检查
砼组成材料的外观检查，配料和拌和正确性的检查控制每一工班至少二次。
砼塌落度及和易性的检查试验(运输距离较长时在拌制及灌注地点分别进行)，要求每车做一次。
砂石料含水率(湿度)试验和配合比的调整，每日开工前测一次，开工后每隔4小时测一次，如遇降雨或其它原因湿度发生变化，随时进行验测，调整配合比。
注意观察外加剂使用效果，如发现异样及时检查和调整。
④ 砼强度检查试件
在浇注地点采取随机取样，每组三块，按试验技术要求和规定制作，检查试件在标准条件下(温度20±3ºC,相对湿度在90%以上)养护28天。取样制作试件的组数应符合规范规定。
6.3 质量管理机构

6.3.1质量领导小组机构图

组长：王耀文

副组长：罗云辉

计

划

部
综
合
办
公
室
安
质
环
保
部
财

务

部
施 工 技术部

术
部

质检工程师：田阳

质检员：赵瑞

6.3.2本项目推行IS09001质量保证标准，并建立质量保证体系，应用标准质量管理规范和质量保证行为。具体见下页《工程质量保证体系框图》。合 格
合 格
合 格

定期(月、旬)检查

关键工序工程预检

施工过程抽样检查

自检互检交接检

建筑材料进货检验

实现质量目标：工程合格率100%，交工验收工程质量综合评分不小于92分，确保本合同段工程质量达到优良工程标准，创省部优工程，争创国优工程，达到全线整齐争创鲁班奖的标准。

思想保证

组织保证

不 合 格 品 控 制

施 工 过 程 控 制

质 量 管 理 制 度

操作控制

工艺控制

质量检查

资料控制

技术交底
