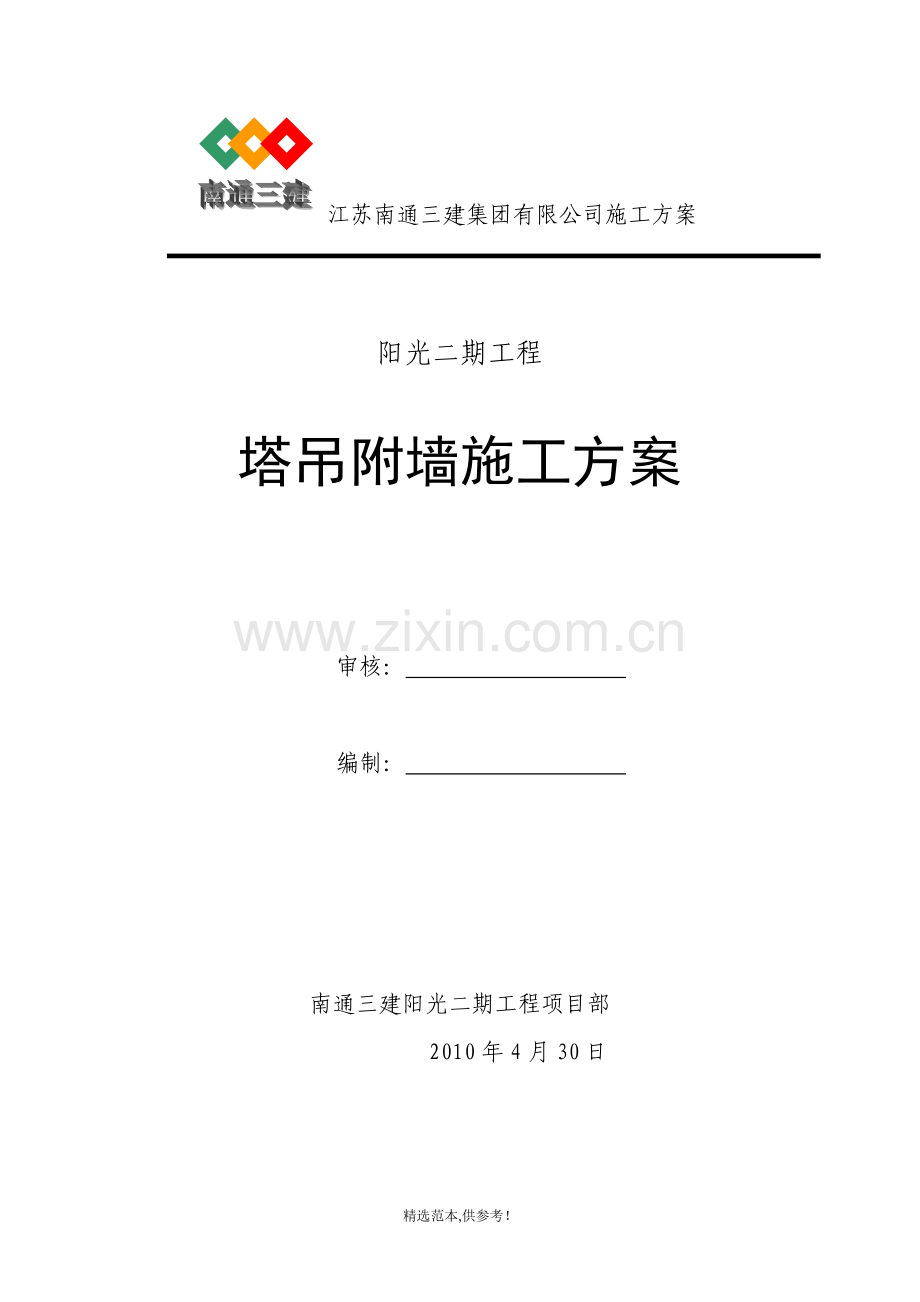

江苏南通三建集团有限公司施工方案阳光二期工程塔吊附墙施工方案审核： 编制： 南通三建阳光二期工程项目部2010年4月30日 根据QTZ5610塔式起重机使用说明书，附着固定式整机外形尺寸（图7）和施工需要实际高度，决定附墙位置。一、附墙支撑布置附墙支撑设两道。第一道设于离地29m处，第二道设于54m处，每道支撑有三根支撑杆，即AC杆，BC杆，及AD杆，各杆与墙面的夹角大于见相应规定。二、附墙支撑内力计算1、荷载取值：塔机在29米处设置第一道支撑，当塔机升至61米时需要在54米处设置第二道支撑。此时塔机在风力作用下第一道支撑承受最大荷载。最大风力：按10级强风考虑，风速达28.4m/s（通常大庆地区按9级强风考虑）。塔机处于非工作状态。作用于附墙支撑横向水平力P=48.0KN。2、附墙支撑内力计算：（1）假定塔吊标准节通过附墙架与附墙支撑相连附墙架的刚度很大。计算不计其变形刚体考虑。为了计算方便，A，D杆与AC杆，与墙的预埋件不在一处，因AA，距离很近，近似看做同一点，因而将AD杆代替A，D杆。（2）内力计算切断BC杆，代替轴向拉力NBC（拉为正），其y方向为yBC，x方向为xBC。对A点取矩为0。MA=0-YBC（5.8348+6.135）-P（8.07026+1.000）=0YBC=-9.07026*P/11.97=-0.75775PNBCSin1=yBC得NBC=yBC/Sin1=-0.75775P/Sin55.4370=-0.92016PXBC=yBC/tg1=-0.75775P/tg55.437=-0.5220P切断AD杆，用NAD代替（拉为正），其y方向为yAD，x方向为xAD，对C点取力矩为0。MC=0+yAD（6.13501）-xAD（8.470）-P1.0=0又因为yAD=tg2*xAD代入上式得xAD（tg26.13501-8.470）=PxAD（tg63.516.13501-8.470）=PxAD=P/（12.3105-8.470）=P/3.8405=0.26038PyAD=tg63.510.26038P=0.5224PNAD=yAD/Sin2=0.5224P/Sin63.51=0.5837P切断AC杆代以NAC，在y方向yAC，x方向为xAC，对整个塔机平面取平衡体x=0-XAD-XAC+XBC+PCos4.5886=0-0.26038P-XAC+（-0.5220）P+P0.9968=0XAC=-0.260389-0.5220P+0.9968P=0.2144Py=0-yAD-yAC-yBC+pSin4.5886=0-0.5224p-yAC-（-0.755775）P+0.08P=0yAC=0.3154PNA=yAC/Sin54.0834=0.3154P/0.8099=0.3894P以上计算结果列图。当P=48.0KNNBC=-0.9201648.0=44.168KNNAC=0.389448.0=18.69KNNAD=0.583748.0=28.017KN三、附墙支撑截面设计支撑最大荷载N=44.168KN，长度5.72m=572cm选择1144焊接管焊接而成。惯性矩I=/64（d4-d41）=130777.075回转半径=1/4d2-d21=5.244cm长细比1=t/r=572/5.244=109.7换算长细比h=（12+40A/A斜）1/2=（18.69+40457/53）1/2=（18.69+172.08）1/2=95.385=0.707=N/（A）=210X1381.6=290.136KN满足要求四、附墙支撑构造附墙着架由三根支撑杆和两个环梁拼接而成。两个环梁用螺栓紧固成附着框架，附着框架的两个角有三根撑杆与之铰接，每根撑杆上都有两个调节螺栓，用以调节撑杆长度，三个撑杆的端部有耳环与建筑物附着处铰接，三根撑杆应保持在同一水平面内。 五、附墙支撑安装1、先将附着框架套在塔身上，并通过撑杆顶紧装置将塔身的四根主弦杆顶紧、并与塔身的腹杆连接好；通过销轴将附着杆的一端与附着框架连接，另一端与固定在建筑物上的连接基座连接。2、每道附着架的三组附着撑杆应尽量处于同一水平面上。但安装附着架和内撑杆时，若与塔身标准节的某些部位发生干涉，可适当升高或降低附着框架的安装高度。允许附着框架与连接基座的高度差不大于200.3、附着撑杆上允许搭设供人从建筑物通向塔机的跳板，但严格禁止堆放重物。4、在安装塔机前，应对建筑物附着点的承载能力以及影响附着点强度的钢筋混凝土骨架的施工日前等因素，预先应有估计。 六、 安装附墙安全措施1进入现场，必须戴好安全帽，扣好帽带，并正确使用个人劳动防护用具。2操作人员必须身体健康，并经过专业培训考试合格，在取得有关部门颁发的操作证或特殊工种操作证后，方可独立操作。学员必须在师傅的指导下进行操作。3悬空作业处应有牢靠的立足处，并必须视具体情况，配置防护网、栏杆或其他安全设施。4悬空作业所用的索具、脚手板、吊篮、吊笼、平台等设备，均需经过技术鉴定或检证方可使用。5在柱、梁安装后而未设置浇筑楼板用的压型钢板时，为了便于柱子螺栓等施工的方便，需在钢梁上铺设适当数量的走道板。6钢结构吊装时，为防止人员、物料和工具坠落或飞出造成安全事故，需铺设安全网。安全平网设置在梁面以上2m处，当楼层高度小于4.5m时，安全平网可隔层设置。安全平网要求在建筑平面范围内满铺。安全竖网铺设在建筑物外围，防止人和物飞出造成安全事故，竖网铺设的高度一般为两节柱的高度。7为了便于接柱施工，在接柱处要设操作平台。平台固定在下节柱的顶部。8需在刚安装的钢梁上设置存放电焊机、空压机、氧气瓶、乙炔瓶等设备用的平台。放置距离符合安全生产的有关规定。9为便于施工登高，吊装柱子前要先将登高钢梯固定在钢柱上，为便于进行柱梁节点紧固高强螺栓或焊接，需在柱梁节点下方安装挂篮脚手。10施工用的电动机械和设备均须接地，绝对不允许使用破损的电线和电缆，严防设备漏电。施工用电器设备和机械的电缆，须集中在一起，并随楼层的施工而逐节升高。每层楼面须分别设置配电箱，供每层楼面施工用电需要。11高空施工，当风速达到15ms时，所有工作均须停止。12施工时还应该注意防火，提供必要的灭火设备和消防监护人员。【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】精选范本,供参考！
