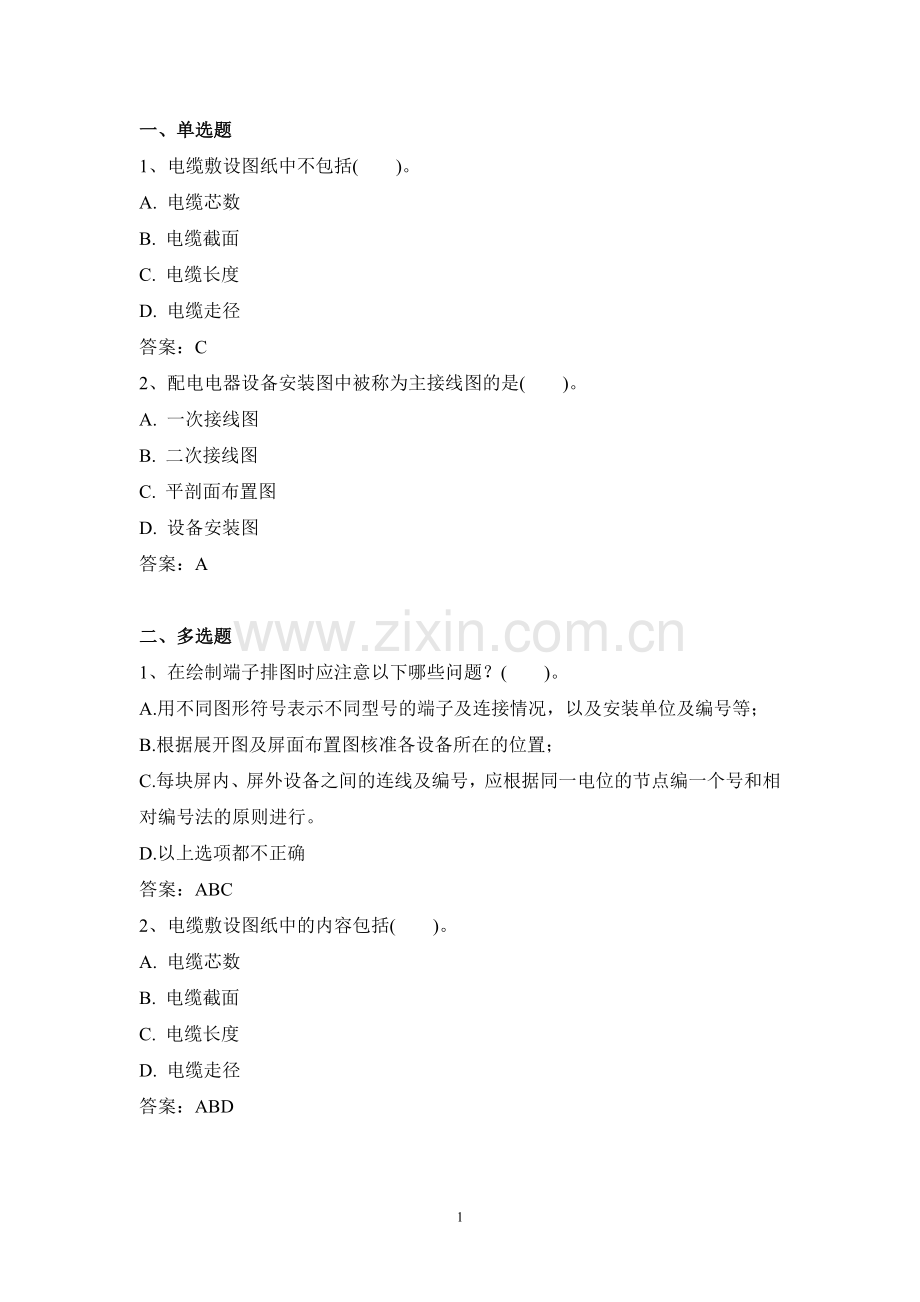

一、单选题
1、电缆敷设图纸中不包括( )。
A. 电缆芯数
B. 电缆截面
C. 电缆长度
D. 电缆走径
答案：C
2、配电电器设备安装图中被称为主接线图的是( )。
A. 一次接线图
B. 二次接线图
C. 平剖面布置图
D. 设备安装图
答案：A

二、多选题
1、在绘制端子排图时应注意以下哪些问题？( )。
A.用不同图形符号表示不同型号的端子及连接情况，以及安装单位及编号等；
B.根据展开图及屏面布置图核准各设备所在的位置；
C.每块屏内、屏外设备之间的连线及编号，应根据同一电位的节点编一个号和相对编号法的原则进行。
D.以上选项都不正确
答案：ABC
2、电缆敷设图纸中的内容包括( )。
A. 电缆芯数
B. 电缆截面
C. 电缆长度
D. 电缆走径
答案：ABD

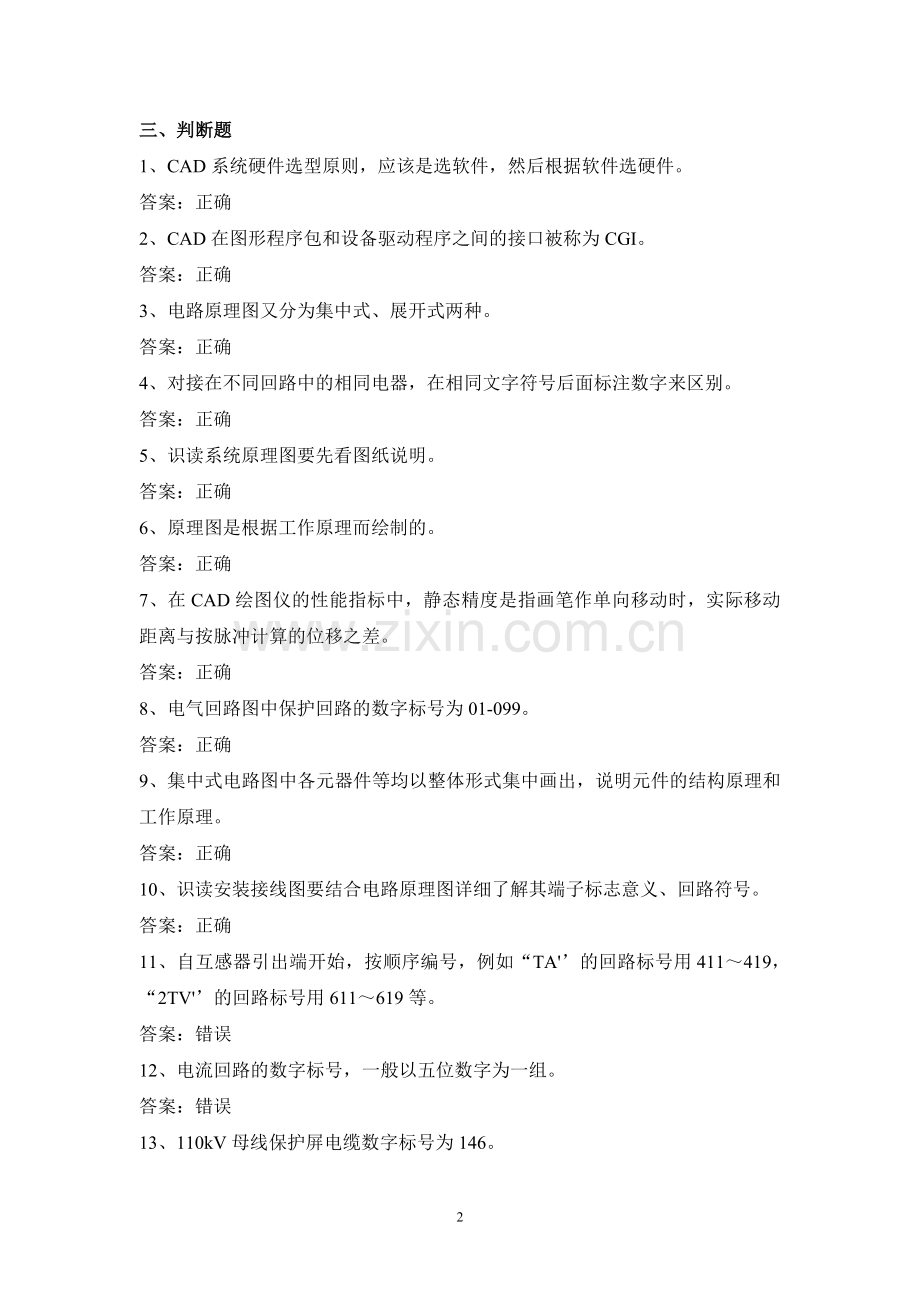

三、判断题
1、CAD系统硬件选型原则，应该是选软件，然后根据软件选硬件。
答案：正确
2、CAD在图形程序包和设备驱动程序之间的接口被称为CGI。
答案：正确
3、电路原理图又分为集中式、展开式两种。
答案：正确
4、对接在不同回路中的相同电器，在相同文字符号后面标注数字来区别。
答案：正确
5、识读系统原理图要先看图纸说明。
答案：正确
6、原理图是根据工作原理而绘制的。
答案：正确
7、在CAD绘图仪的性能指标中，静态精度是指画笔作单向移动时，实际移动距离与按脉冲计算的位移之差。
答案：正确
8、电气回路图中保护回路的数字标号为01-099。
答案：正确
9、集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。
答案：正确
10、识读安装接线图要结合电路原理图详细了解其端子标志意义、回路符号。
答案：正确
11、自互感器引出端开始，按顺序编号，例如“TA'’的回路标号用411～419，“2TV'’的回路标号用611～619等。
答案：错误
12、电流回路的数字标号，一般以五位数字为一组。
答案：错误
13、110kV母线保护屏电缆数字标号为146。
答案：错误
14、图幅分区时，分区数应是偶数，每个分区段长度不宜小于20mm，但不宜大于75mm。
答案：错误
15、由上而下先画直流回路，再画交流回路。
答案：错误
16、对一次电路要从电源端顺次识读，了解线路连接和走向．直至发电设备端。
答案：错误
17、接线展开图由交流电流电压回路、直流操作回路两部分组成。
答案：错误
18、电气回路图中信号及其他回路的数字标号为601-699。
答案：错误
19、几组相互并联的电流互感器的并联回路，应先取数字组中最大的一组数字标号。
答案：错误
20、识读集中式、展开式电路图要本着先看一次电路，再看二次电路，先直流后交流的顺序，由上而下，由左至右逐步顺序渐进的原则。
答案：错误
