物理八年级下册物理实验题试卷易错题（Word版含答案）
1．某班级同学通过实验探究物体所受的重力。
（1）第一组同学探究物体所受的重力大小与质量的关系，记录的数据如下表所示：
实验序号
物体质量/kg
物体重力/N
重力与质量的比值/（N/kg）
1
0.1
1
10
2
0.2
2
10
3
0.3
3
10
①分析表中实验数据，可得出的结论是：物体重力的大小跟它的质量______。
②某同学根据测量数据，绘制出重力与质量的关系图象如图所示，你认为该同学在实验中存在的问题是什么？答：______。

（2）第二组同学探究物体重力的大小跟物体形状的关系，该小组用橡皮泥为实验对象，用小刀将橡皮泥雕刻成各种形状进行实验，实验数据如下表所示。分析实验数据，第二组得出实验结论：物体重力的大小与物体的形状有关。他们的结论______（选填“正确”或“错误”），原因是：______。
被测物体
形状
重力
橡皮泥

正方形
4.8N
圆形
4.2N
三角形
3.6N
（3）第三组同学在老师指导用如图所示装置探究重力的方向。

①将该装置放在水平桌面上后，逐渐改变木板M与桌面的夹角α，会观察到悬线OA的方向________（变化/不变）。
②剪断悬线OA，观察小球下落的方向是______。
③该实验结论的应用示例是______（填写一项即可）。
答案：正比 弹簧测力计使用前指针未归零 错误 没有控制质量相同 不变 竖直向下 重锤线
【详解】
（1）①[1]如第一个表格所知，重力与质量的比值是一个定值，故
解析：正比 弹簧测力计使用前指针未归零 错误 没有控制质量相同 不变 竖直向下 重锤线
【详解】
（1）①[1]如第一个表格所知，重力与质量的比值是一个定值，故物体所受的重力与质量成正比；
②[2]如图G-m可知，当质量为零时，重力不为零，只能说明弹簧测力计使用前指针未归零。
（2）[3][4] 物体重力的大小与物体的形状无关，故结论是错误的；因为是雕刻成不同的形状，其质量在变化，故没有控制质量相同。
（3）①[5]由于重力的方向竖直向下，小球一直受到了重力和拉力，而重力与拉力是平衡力，重力的方向不变，故拉力的方向不变；
②[6]剪断悬线OA，观察小球由于受到重力的作用，竖直向下运动；
③[7]在建筑中，应用重锤线判断墙是否竖直。

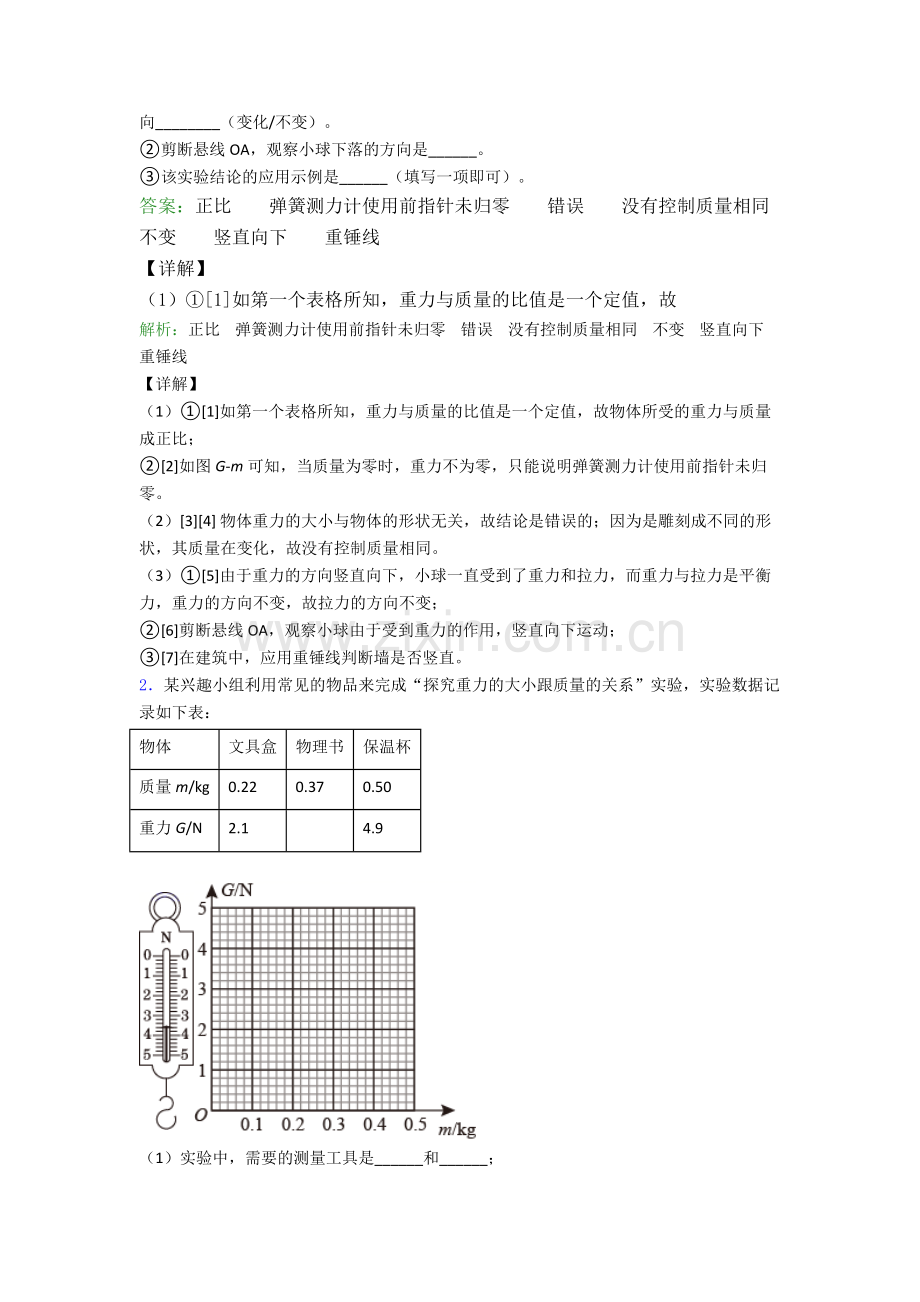

2．某兴趣小组利用常见的物品来完成“探究重力的大小跟质量的关系”实验，实验数据记录如下表：
物体
文具盒
物理书
保温杯
质量m/kg
0.22
0.37
0.50
重力G/N
2.1

4.9

（1）实验中，需要的测量工具是______和______；
（2）测量物理书重时，示数如图所示，则物理书重______N；
（3）把表格中的数据在坐标系中描点、作图______；
（4）观察图像，能够得到的结论是：__________。
答案：弹簧测力计 托盘天平 3.6 物体所受的重力跟它的质量成正比
【详解】
（1）[1][2]探究重力的大小跟质量的关系，需要知道重力的大小，质量的大小，测量重力用弹簧
解析：弹簧测力计 托盘天平 3.6 物体所受的重力跟它的质量成正比
【详解】
（1）[1][2]探究重力的大小跟质量的关系，需要知道重力的大小，质量的大小，测量重力用弹簧测力计，测量质量用托盘天平，所以实验中，需要的测量工具是弹簧测力计和托盘天平。
（2）[3]观察图中的弹簧测力计可知，量程是0~5N，分度值是0.2N，指针指在3刻度往下第三个刻度，它的读数是3.6N。
（3）[4]从表格中的数据可以看到，文具盒质量是0.22kg，重力是2.1N，物理书质量是0.37kg，重力是3.6N，保温杯质量是0.50kg，重力是4.9N，把这三个数据在坐标系中描点、作图，可得到下图。

（4）[5]观察图像，这是一条过原点的直线，物体的重力与质量的比值是一个固定值，可知物体所受的重力跟它的质量成正比。
3．小华在“探究重力的大小跟质量的关系”实验中，得到数据如下表所示：
m/kg
0.1
0.2
0.3
0.4
G/N
0.98
1.96
2.94

（1）测量物体重力前，除了观察弹簧测力计的量程和分度值外，还应将弹簧测力计在______方向调零；
（2）分析表中数据可知：物体的质量为0.4kg时，它受到的重力应是______N；
（3）分析表中数据可知：物体的重力大小与其质量成______。
答案：竖直 3.92 正比
【详解】
（1）[1]由于测重力，弹簧测力计需要竖直实验，故测量前应该在竖直方向上调零。
（2）[2]分析表格中的数据可知，重力与质量之比为定值为9.8N/
解析：竖直 3.92 正比
【详解】
（1）[1]由于测重力，弹簧测力计需要竖直实验，故测量前应该在竖直方向上调零。
（2）[2]分析表格中的数据可知，重力与质量之比为定值为9.8N/kg，故当质量为0.4kg时，重力为

故故当质量为0.4kg时，重力为。
（3）[3]重力与质量之比为定值为9.8N/kg，则物体的重力大小与其质量成正比。
4．为了探究弹簧的伸长量与它所受拉力大小的关系，小明决定进行实验：
实验次数
1
2
3
4
5
拉力（钩码总重）F/N
0
2
4
6
8
弹簧伸长量∆L/cm
0
0.80
2.10
2.40
3.20

（1）要完成实验，除了需要如图甲所示的弹簧、若干相同的钩码（每个钩码所受重力已知）、铁架台以外，还需要的测量仪器是___________。进行实验后小明记录数据如下表，表中数据表明弹簧的伸长量与它所受拉力大小成正比，他的判断依据是___________，明显错误的是第___________次实验；
（2）在图乙中作出弹簧伸长∆L与所受拉力F的关系图像；（________）
（3）分析数据，得出的结论是：弹性限度内，弹簧的伸长与它所受的拉力大小成正比，他的判断依据是___________。
答案：刻度尺 拉力F与弹簧伸长量的比值是定值 3 在0~6N拉力作用下，弹簧的伸长量与所受到的拉力正比
【详解】
（1）[1]在实验中，需要测量弹簧伸长量，所以还需要的测
解析：刻度尺 拉力F与弹簧伸长量的比值是定值 3 在0~6N拉力作用下，弹簧的伸长量与所受到的拉力正比
【详解】
（1）[1]在实验中，需要测量弹簧伸长量，所以还需要的测量仪器是刻度尺。
[2][3]由表格第2、4、6组数据知，拉力F与弹簧伸长量的比值是定值为2.5，而第3级数据中，两者的比值为1.9，所以弹簧的伸长量与它所受的拉力大小成正比，而明显错误的是长3组数据。
（2）[4]由实验结论知，当弹簧所受的拉力为4N时，弹簧的伸长量

将表格中正确的数据依次在坐标轴中描出对应的点，然后将各点用线连接，作图如下：

（3）[5]由数据表格知，在0~6N拉力作用下，弹簧的伸长量与所受到的拉力正比，据此可得出题目中的实验结论。
5．在“探究重力的大小跟质量的关系”实验中，得到如下表数据所示：
m/kg
0.1
0.3
0.5
0.7
0.9
G/N
0.98
2.94
4.90
6.86

(1)本实验中用到的测量器材有：______和______；
(2)分析表中数据可知：物体的质量为0.9kg时，它受到的重力是______N；
(3)在如图所示的四个图象中，关于物体重力的大小与其质量的关系，正确的是______；
A． B． C． D．
(4)你认为在太空站工作时，用同样的器材______（选填“能”或”不能”）完成该探究。
答案：天平 弹簧测力计 8.82 B 不能
【详解】
(1)[1][2]实验目的是探究重力与质量的关系，因此需要测量物体的质量和重力，测量质量需要托盘天平，测重力需要弹簧测
解析：天平 弹簧测力计 8.82 B 不能
【详解】
(1)[1][2]实验目的是探究重力与质量的关系，因此需要测量物体的质量和重力，测量质量需要托盘天平，测重力需要弹簧测力计。
(2)[3]分析表中数据可得，重力与质量的比值
=9.8N/kg
当物体的质量为0.9kg时，它受到的重力
G=mg=0.9kg×9.8N/kg=8.82N
(3)[4]因为=9.8N/kg为正比例函数，说明物体所受的重力跟它的质量成正比，图象过坐标原点的倾斜直线。
故选B。
(4)[5]由于物体在太空中不再受到地球的重力作用，不能进行此实验。
6．在探究“阻力对物体运动的影响”实验时，所用的器材有斜面、木板、毛巾、棉布和小车，如图所示。

（1）实验时要固定斜面，并让小车从斜面上_______（选填“同一”或“不同”）位置由静止滑下，目的是使小车到达水平面的初始_______相同，实验过程中分别选用毛巾、棉布和木板进行实验，目的是_______；
（2）正确操作后，观察到的实验现象如图甲、乙、丙所示，可知小车受到阻力越小，小车运动距离越________ ；
（3）下列物理观点或规律可以由该实验结论直接说明的是_______。
A．静止的物体在不受力时将保持静止 B．没有力的作用物体就不能运动
C．力可以改变物体的运动状态 D．牛顿第一定律
答案：同一 速度 改变水平面的粗糙程度 远 C
【详解】
（1）[1][2]实验中每次均让小车从斜面的同一位置由静止滑下，是为了使小车运动到斜面底端时的速度相等，即使小车到
解析：同一 速度 改变水平面的粗糙程度 远 C
【详解】
（1）[1][2]实验中每次均让小车从斜面的同一位置由静止滑下，是为了使小车运动到斜面底端时的速度相等，即使小车到达水平面的初始速度相同。
[3]实验中分别选用毛巾、棉布和木板进行实验，是为了改变水平面的粗糙程度。
（2）[4]正确操作后，观察到毛巾表面最粗糙，小车运动的距离最短，木板表面最光滑，小车运动的距离最大，可得出的结论是：小车速度大小相同时，在水平面受到的阻力越小，运动的距离越远。
（3）[5]A．本实验研究的对象小车是运动的，不能直接说明“静止的物体在不受力时将保持静止”这一结论，故A不符合题意；
B．物体不受力时同样可以做匀速直线运动，因此“没有力的作用物体就不能运动”的说法是错误的，故B不符合题意；
C．由运动的小车受到阻力时速度变慢可以直接说明：力可以改变物体的运动状态，故C符合题意；
D．牛顿第一定律是在大量实验的基础上，经过推理得出的，不能通过实验直接得出，故D不符合题意。
故选C。
7．在“探究滑动摩擦力大小与什么因素有关”实验中，小明同学选用了一块带钩的长方体木块（重力为G、各个表面粗糙程度一样）、质量相等的几个钩码、弹簧测力计一只。请补全下列步骤中的相应内容：
（1）小明拉着木块在水平桌面上做直线运动，实验记录如下表。由此可知，则滑动摩擦力的大小于 _____；
实验次数
1
2
3
木块运动情况
越来越快
匀速
越来越慢
弹簧测力计示数/N
4.5
3.0
2.1
（2）接着，小明用弹簧测力计水平匀速拉动木块在桌面上进行了3次实验，实验记录如下表。分析表中数据可以得出的结论是 _____；
实验次数
1
2
3
木块放置情况
立放
平放
侧放
弹簧测力计示数/N
3.0
3.0
3.0
（3）如表是一次实验中记录的数据，根据数据得出的结论是 _____。
实验次数
接触面材料
压力/N
弹簧测力计示数/N
1
木块与木板
4
0.8
2
6
1.2
3
8
1.6
4
10
2.0

答案：3N 滑动摩擦力的大小与接触面积无关 在接触面的粗糙程度相同时，压力越大，滑动摩擦越大
【详解】
（1）[1]用弹簧测力计匀速拉动木块时，木块做匀速直线运动时受到的力是平衡力，根
解析：3N 滑动摩擦力的大小与接触面积无关 在接触面的粗糙程度相同时，压力越大，滑动摩擦越大
【详解】
（1）[1]用弹簧测力计匀速拉动木块时，木块做匀速直线运动时受到的力是平衡力，根据二力平衡的知识可知，此时的摩擦力大小等于弹簧测力计对木块的拉力，故摩擦力为3N。
（2）[2]由表格数据可知，弹簧测力计拉着同一个木块在水平面上做匀速直线运动，压力相同，放置情况不同，接触面积不同，拉力相同，摩擦力相同，故结论为：滑动摩擦力的大小与接触面积无关。
（3）[3]由表格数据可知，弹簧测力计拉着同一个木块在水平面上做匀速直线运动，接触面的粗糙程度相同，压力不同，压力越大，摩擦力越大，故结论为：在接触面的粗糙程度相同时，压力越大，滑动摩擦越大。
8．如图所示是探究“滑动摩擦力的大小与什么因素有关”的实验。器材有：木块A一块、砝码一个、弹簧测力计一个、长木板一块和棉布一块。

（1）四次实验中，每次用弹簧测力计沿水平方向拉着木块做匀速直线运动，这样操作是为了测量______；
（2）比较甲、乙两次实验可探究滑动摩擦力大小与______的关系；比较______和______两次实验可以探究滑动摩擦力的大小与接触面的粗糙程度是否有关；
（3）比较甲、丁两次实验，发现甲实验弹簧测力计的示数大于丁实验弹簧测力计的示数，小华得出滑动摩擦力的大小与接触面积的大小有关，你认为他的结论是______（选填“正确”或“错误”）的；
（4）在图甲实验探究过程中，小华沿水平方向匀速拉动物体时，测力计示数是2N，此时滑动摩擦力为______N，若拉力增大到3N，滑动摩擦力为______N；
（5）实验中，小华采用的实验探究方法是（____）。
A．类比法 B．科学推理法 C．控制变量法
答案：滑动摩擦力大小 压力大小 乙 丙 错误 2 2 C
【详解】
（1）[1]本实验中，是利用二力平衡间接测量滑动摩擦力的大小，每次用弹簧测力计沿水平方
解析：滑动摩擦力大小 压力大小 乙 丙 错误 2 2 C
【详解】
（1）[1]本实验中，是利用二力平衡间接测量滑动摩擦力的大小，每次用弹簧测力计沿水平方向拉着木块做匀速直线运动，是为了让拉力的大小与滑动摩擦力的大小相等，这样操作是为了测量滑动摩擦力的大小。
（2）[2]根据控制变量法，甲、乙两次实验，接触面的粗糙程度一样，压力的大小不同，可探究滑动摩擦力大小与压力大小的关系。
[3][4]根据控制变量法，乙、丙两次实验，压力的大小相同，接触面的粗糙程度不同，可以探究滑动摩擦力的大小与接触面的粗糙程度是否有关。
（3）[5]探究滑动摩擦力的大小与接触面积的大小有关，应控制压力和接触面的粗糙程度不变，只改变触面积的大小，甲和丁两次实验，压力的大小不同，所以，他的结论是错误的。
（4）[6][7]根据二力平衡，小华沿水平方向匀速拉动物体时，滑动摩擦力与拉力大小相等，测力计示数是2N，此时滑动摩擦力为2N；由于压力和接触面的粗糙程度没变，若拉力增大到3N，滑动摩擦力大小不变，仍为2N。
（5）[8]本实验探究了滑动摩擦力的大小与压力、接触面的粗糙程度和接触面积的大小三个物理量的关系，用到了控制变量法。故C符合题意，AB不符合题意。
故选C。
9．在研究“影响滑动摩擦力大小的因素”的实验中，进行的实验过程如下甲乙丙丁戊图所示：

（1）实验中，认为弹簧测力计的示数即为木块A所受滑动摩擦力的原因是：当物体保持______运动时，物体处于平衡状态，其力的关系为f=F拉。这里使用的实验研究方法有______法。
（2）由甲乙两图可知，滑动摩擦力的大小与______有关。
（3）由______两图可知，滑动摩擦力的大小与压力大小有关。
（4）由于实验中难以保持物体做匀速直线运动，同学们对实验进行了如图丁和戊的改进。你觉得这样改进的好处是______。
答案：匀速直线 控制变量/转换 接触面的粗糙程度 甲、丙 不用使物体保持匀速直线运动，方便操作
【详解】
（1）[1]因为木块匀速直线拉动时，处于平衡状态，拉力与摩擦力是一
解析：匀速直线 控制变量/转换 接触面的粗糙程度 甲、丙 不用使物体保持匀速直线运动，方便操作
【详解】
（1）[1]因为木块匀速直线拉动时，处于平衡状态，拉力与摩擦力是一对平衡力，此时弹簧测力计的示数即为木块A所受滑动摩擦力。
[2]根据题意知道，研究摩擦力与多因素的关系时，采用了控制变量法；通过拉力来间接测摩擦力，用到了转换法。
（2）[3]比较甲乙两图知道，物体A对接触面的压力相同，但接触面不同，即接触面的粗糙程度不同，同时弹簧秤示数不同，说明滑动摩擦力的大小与接触面的粗糙程度有关。
（3）[4]比较各实验图知道，甲丙图中，物体接触面相同，压力大小不同，而弹簧秤示数不同，说明滑动摩擦力的大小与压力大小有关。
（4）[5]由图知道，改进后，木块与弹簧测力计固定不动，拉动木板运动，该实验设计的优点是：一方面，不需要木板做匀速直线运动，便于实验操作，另一方面，由于测力计静止便于读数。
10．如图所示，某同学在学习了摩擦力的相关知识后，做了“测量水平运动物体所受的滑动摩擦力”的实验，他先将木块放在水平木板上后测出木块所受滑动摩擦力，然后又在木块上方放置一个铅块重复上述实验。
（1）在该实验中，要想准确测出物体所受滑动摩擦力的大小，必须用弹簧测力计拉着物体在________方向做匀速直线运动。在图甲所示的实验中，木块所受的摩擦力为_________N。
（2）在图乙所示的实验中，木块所受的滑动摩擦力将________（选填“增大”或“减小”）。这是因为在接触面的粗糙程度一定时，_________越大，木块所受滑动摩擦力就越________。
（3）在刚开始实验时，该同学发现当弹簧测力计的示数为0.4N时，无法拉动木块。此时弹簧测力计对木块的拉力和木块所受的摩擦力_________（选填“是”或者“不是”）平衡力。

答案：水平 0.8 增大 压力 大 是
【详解】
（1）[1][2]摩擦力和弹簧测力计的拉力是水平方向上一对方向相反的力，若木块做匀速直线运动，则此时木块受到的摩擦力
解析：水平 0.8 增大 压力 大 是
【详解】
（1）[1][2]摩擦力和弹簧测力计的拉力是水平方向上一对方向相反的力，若木块做匀速直线运动，则此时木块受到的摩擦力和弹簧测力计的拉力是一对平衡力，根据弹簧测力计的示数可知摩擦力的大小，因此在该实验操作中必须用弹簧测力计拉着物体，使物体在水平方向做匀速直线运动。
根据图甲可知，弹簧测力计的示数为0.8N；因为木块做匀速直线运动，因此木块受到的拉力和摩擦力为一对平衡力，摩擦力的大小等于0.8N。
（2）[3][4][5]因为滑动摩擦力与压力的大小和接触面的粗糙程度有关，当接触面越粗糙一定时，压力越大，滑动摩擦力越大，而乙图中水平木板受到的压力增大，接触面的粗糙程度不变，因此木块所受的滑动摩擦力增大。
（3）[6]当弹簧测力计的示数为0.4N时，无法拉动木块，说明木块仍处于静止状态，此时木块受到的拉力和摩擦力是一对平衡力，因此弹簧测力计的拉力等于木块所受的摩擦力。
11．物理课堂上，老师请同学们进行如下实验：第一次，两食指同时挤压铅笔的两端；第二次，用更大的力同时挤压铅笔两端，如图甲所示。老师请同学说出自己的感受，同学们说：右手食指肚疼。老师说：疼，说明压力产生了一定的效果。请同学们根据刚才的实验及结果，大胆地猜一猜压力的作用效果可能与哪些因素有关，分别设计实验验证。

（1）同学们根据第一次实验得到猜想1：压力的作用效果可能与受力面积有关；根据第二次实验得到猜想2：压力的作用效果可能与______有关。为了验证同学们的猜想，小伟所在小组的同学找来了一块海绵、两块规格和质量均相同的长方体砖块进行实验，如图中的乙、丙、丁、戊所示；
（2）实验过程中，小伟和同学们是通过观察海绵的______来比较压力作用效果的；
（3）为了验证猜想2，小伟和同学们应观察比较图中的______两次实验。通过实验可知：受力面积相同时，压力越______，压力的作用效果越明显；
（4）另一小组的同学在验证猜想1时，将两块相同的砖块竖放在海绵上，如图戊所示。他们发现图戊中的压力作用效果与图乙中的压力作用效果相同，得出结论：压力的作用效果与受力面积无关。在探究过程中存在的问题是______。
答案：压力大小 凹陷程度 乙、丁 大 没有控制压力大小相同
【详解】
（1）[1]第二次实验用更大的力同时挤压铅笔两端，即改变压力，根据控制变量法，据此可得到的猜想是：压力
解析：压力大小 凹陷程度 乙、丁 大 没有控制压力大小相同
【详解】
（1）[1]第二次实验用更大的力同时挤压铅笔两端，即改变压力，根据控制变量法，据此可得到的猜想是：压力的作用效果可能与压力大小有关。
（2）[2]力可以改变物体的形状，使物体发生形变，实验过程中，小伟和同学们是通过观察海绵的凹陷程度来比较压力作用效果的，属于转换法。
（3）[3][4]猜想2即第二次实验用更大的力同时挤压铅笔两端，即改变压力，保持受面积相同，符合这一样要求的是图中的乙、丁两次实验。通过实验，乙只有一块砖，而丁是两块，即对海绵压力不同，海绵的凹陷程度也不同，故受力面积相同时，压力越大，压力的作用效果越明显。
（4）[5]在探究与受力面积的关系过程应控制压力一定，改变受力面积，比较图戊与图乙，其中没有控制压力大小相同，不符合控制变量法的要求，如果要探究与受力面积的关系可以选择图乙丙或图丁戊来探究。
12．如图在探究“液体内部压强的特点”实验时，用微小压强计进行实验。

（1）实验前先检查压强计能否正常使用。在甲图中，用手指压金属盒内的橡皮膜，若手压橡皮膜的幅度越大，U形管两边液柱的高度差越大，则说明该压强计的气密性___________（选填“好”或“差”）
（2）装置调整好后，将探头先后放在同一容器中液体的 A、B 两点处，U形管两侧液面高度情况分别如图乙、丙所示。由此可判断A、B 两处的压强大小关系为 pA___________ pB（选填“大于”“等于”或“小于”）。由此分析可以得到，液体内部的压强与___________有关。
（3）把探头分别浸入装有水和酒精两个杯子中，其状态如图丁、戊所示，由此可以分析得到，液体内部压强还与___________有关。由这个关系判断，图___________中的液体是酒精。
答案：好 小于 深度 液体密度 戊
【详解】
（1）[1]用手指压金属盒内的橡皮膜，若手压橡皮膜的幅度越大，U形管两边液柱的高度差越大，则说明该压强计的气密性良好。
（2）
解析：好 小于 深度 液体密度 戊
【详解】
（1）[1]用手指压金属盒内的橡皮膜，若手压橡皮膜的幅度越大，U形管两边液柱的高度差越大，则说明该压强计的气密性良好。
（2）[2][3]装置调整好后，将探头先后放在同一容器中液体的A、B两点处，B点深度大，U形管两边液柱的高度差大，则A、B两处的压强大小关系为pA小于pB；可以得到，液体内部的压强与深度有关。
（3）[4][5]把探头分别浸入水和酒精两种液体中，深度相同，液体的密度不同，U形管两侧液面的高度差不同，说明液体内部压强与液体的密度有关，丁中U形管液面的高度差大，说明液体的密度大，因为水的密度大于酒精的密度，则图 戊中的液体是酒精。
13．小明在“探究摩擦力的大小与什么有关”的实验时，找来质量和形状都相同但表面粗糙程度不同的A、B两个木块、弹簧测力计、若干质量相同的砝码，放在相同的木板上进行实验：
（1）用测力计水平拉动木块，使它沿长木板做 ______运动，由 ______知识可以得到木块受到的滑动摩擦力大小；
（2）由图中 ______（在“甲”、“乙”、“丙”中选两个）两次实验可以得出结论：滑动摩擦力的大小跟接触面的粗糙程度有关；
（3）实验结束后，小明把装置甲、乙中的木板换成海绵，会发现 ______（填“甲”或“乙”）中海绵凹陷得深些，说明在受力面积一定时，压力作用效果与 ______有关。

答案：匀速直线 二力平衡 乙、丙 乙 压力大小
【详解】
（1）[1][2]只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，拉力大小才等于摩擦力的大
解析：匀速直线 二力平衡 乙、丙 乙 压力大小
【详解】
（1）[1][2]只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，拉力大小才等于摩擦力的大小，实验时，用弹簧测力计水平拉动木块，使它沿长木板做匀速直线运动，根据二力平衡知识，从而测出木块与长木板之间的滑动摩擦力。
（2）[3]由图乙和丙所示实验可知，物体间的压力相同而接触面的粗糙程度不同，滑动摩擦力不同，由此可知：摩擦力的大小跟接触面的粗糙程度有关。
（3）[4][5]在实验中若把木板换成海绵，受力面积相同，乙图中压力最大，则乙图做法中海绵凹陷得最深，说明在受力面积一定时，压力作用效果与压力大小有关。
14．如图是做“探究液体内部压强特点”实验的装置和情境。

（1）图甲是U形管压强计，它 ___________（选填“属于”或“不属于”）连通器，实验中通过U形管中两液面的 ___________来显示橡皮膜上所受压强的大小。
（2）实验前小明发现自己组装的压强计的U形管两液面如图甲所示，他下一步的调节是 ___________（选填“A”或“B”）。
A．将U形管右侧高出的液体倒出
B．取下软管，重新组装
（3）比较图乙和图丙可得出结论：___________。
（4）若U形管内液体为红色的水，密度为，在图丙中，U形管底部A点距左、右两侧水面的高度分别为h1和h2（h1=3cm，h2=9cm），则A点受到的水的压强为 ___________Pa。
答案：不属于 高度差 B 同一种液体的压强随深度的增加而增大 900
【详解】
（1）[1]U形管本身是一个连通器，但与压强计的探头连接后，一端被封闭，不符合“上端开口，底
解析：不属于 高度差 B 同一种液体的压强随深度的增加而增大 900
【详解】
（1）[1]U形管本身是一个连通器，但与压强计的探头连接后，一端被封闭，不符合“上端开口，底部连通”这一特点，因此，不是连通器。
[2]根据转换法，实验中液体压强的大小变化是通过比较U形管两侧液面高度差的变化。
（2）[3]当压强计的橡皮膜没有受到压强时，U形管中液面应该就是相平的，若U形管中的液面出现了高度差，就说明软管中的气体压强大于大气压，在压力差的作用下，U形管中的液面出现高度差；要调节，只需要将软管取下，再重新安装，这样的话，U形管中两管上方的气体压强就是相等的（都等于大气压），当橡皮膜没有受到压强时，U形管中的液面就是相平的。
故选B。
（3）[4]乙丙两个图为同种液体，橡皮膜的方向相同，深度不同，深度越大，U形管的高度差越大，压强越大，可得出结论：同一种液体的压强随深度的增加而增大。
（4）[5]A点受到的水的压强为

15．在探究“压力作用效果与哪些因素有关”的实验中，小明和小华根据所提供的器材设计了图甲、乙、丙三个实验，请你根据已学过的压强知识分析：

（1）通过观察 ________知道压力的作用效果。
（2）通过观察甲、乙两个图后得出：________，压力越大，压力的作用效果越明显。
（3）若要探究压力作用效果与受力面积的关系，应选用 ________两图来比较。
（4）如图丁所示，小华把小桌挪放到一块木板上，他通过对图丙、丁的比较又得出“压力一定时，受力面积越小，压力的作用效果越不明显”的结论，造成前后两个结论不一致的原因是两次受力面的 ________不同。
答案：海绵的凹陷程度 受力面积相同时 乙、丙 材料
【详解】
（1）[1]本实验中，运用转换法通过观察海绵的凹陷程度反映压力的作用效果。
（2）[2]通过观察甲、乙两个图可知，受
解析：海绵的凹陷程度 受力面积相同时 乙、丙 材料
【详解】
（1）[1]本实验中，运用转换法通过观察海绵的凹陷程度反映压力的作用效果。
（2）[2]通过观察甲、乙两个图可知，受力面积相同，压力的大小不同，压力越大，海绵的凹陷程度越大，故结论为：受力面积相同时，压力越大，压力的作用效果越明显。
（3）[3]若要探究压力作用效果与受力面积的关系，要控制压力大小相同，而受力面积不同，故应选用乙、丙两图来比较。
（4）[4]根据被压物体的形变来反映压力的作用效果，受压面的材料应相同且形变要明显；她通过对图丙、丁的比较又得出“压力一定时，受力面积越小，压力的作用效果越不明显”的结论，造成前后两个结论不一致的原因是两次受力面的材料不同。
16．某班物理实验小组的同学，利用图甲验证阿基米德原理。

（1）方案一：小军用石块按照如图甲所示的实验步骤依次进行实验，为减小测量误差并使操作最简便，最合理的操作步骤应该是___________。
①ACDB ②ABCD ③BACD ④CADB
（2）如图甲所示，通过探究，若等式______成立，则阿基米德原理成立。（用测力计示数所对应的字母表示）
（3）在采用图甲所示方式进行实验时，若测力计在整个过程中都没有进行调零，则小明同学________得出；若小空桶的桶壁上一开始粘有水，则小明________得出。（两空均选填“能”或“不能”）。
（4）方案二：如图乙所示，小川将装满水的溢水杯放在升降台上，当小川缓慢调高升降台，且容器不与重物接触时，发现随着重物浸入水中的体积越来越大，弹簧测力计的示数________（选填“变大”、“变小”或“不变”），且弹簧测力计示数的变化量________示数的变化量（选填“大于”、“小于”或“等于”），从而证明了。在这个过程中溢水杯对升降台的压力________（选填“变大”、“变小”或“不变”）。
答案：③ F1﹣F3= F4﹣F2/ F4﹣F2= F1﹣F3 能 能 变小 等于 不变
【详解】
（1）[1]为了减小误差和实验操作方便，可以先测量空桶的重力
解析：③ F1﹣F3= F4﹣F2/ F4﹣F2= F1﹣F3 能 能 变小 等于 不变
【详解】
（1）[1]为了减小误差和实验操作方便，可以先测量空桶的重力，再测量石块的重力，随后将石块浸没在液体中读出测力计的示数，最后称出小桶和排开水的重力，故最合理的操作步骤应该是BACD。故③符合题意，①②④不符合题意。
故选③。
（2）[2]根据称重法测浮力
F浮＝G﹣F
可知，石块浸没在水中受到的浮力
F浮＝F1﹣F3
排开水的重力
G排＝F4﹣F2
若等式
F1﹣F3= F4﹣F2
成立，则阿基米德原理成立。
（3）[3]若弹簧测力计都没有校零，那么四次测量结果与对应的准确的测量值每次相差的值是不变的，故对应的两次测力计示数相减差值不变，那么所得浮力大小与排开水的重力大小应不变，则小明同学能得出

[4]若小空桶的桶壁上一开始粘有水，排开水的重力
G排＝F4﹣F2
则排开水的重力G排不受影响，因此小明仍能得出
F浮＝G排
（4）[5]重物浸入水中的体积越来越大时，排开液体的体积变大，根据F浮＝ρ液gV排可知，重物受到的浮力变大，根据称重法测测力
F浮＝G﹣F示
所以弹簧测力计A的示数
F示＝G﹣F浮
变小。
[6]弹簧测力计A示数的变化量即为物体受到的浮力大小，弹簧测力计B示数的变化量即为物体排开液体的重力，根据阿基米德原理可知，物体所受浮力的大小和排开液体的重力相等，所以弹簧测力计A示数的变化量和弹簧测力计B的示数变化量相等。
[7]将烧杯、水和物体看作一个整体，容器对升降台C的压力等于空杯和杯内水的总重与物体的重力之和再减去物体受到的拉力（大小等于测力计的示数），即
F压＝G杯+G杯内水+G物﹣F示
因
G物﹣F示＝F浮
所以
F压＝G杯+G杯内水+F浮
根据阿基米德原理
F浮＝G排水
所以
F压＝G杯+G杯内水+G排水
由于杯内的水和排出的水的总重等于原来杯子里的水，是个定值，所以在这个过程中容器对升降台C的压力不变。
17．小明为了验证阿基米德原理，用一个密度大于水的合金块设计了如图所示的实验顺序，弹簧测力计的示数分别表示为 G物、F1、F2、G空桶。

（1）按图中的顺序测出合金块排开水的重力将___________（偏大／偏小）；原因是：__________；当顺序调整后，实验中的测量结果满足关系式：______（用图中所测量的字母表示）时，则该实验结果说明阿基米德原理成立。
（2）按照合理的顺序实验，以下情况会影响验证结果的是（______）
A．图②中水面未到达杯口
B．图③中合金块未全部浸没在水中
C．图③中合金块浸没水中过深（没有碰到容器底部）
（3）根据该实验得到的结论，可求出合金块的体积为___________；合金块的 密度为___________（用测得的物理量的符号表示，已知水的密度为 ρ水）。
（4）实验后，小明又利用上面实验中的器材和木块，正确地探究了漂浮在水面上的物体所受浮力的大小是否遵循阿基米德原理，实验过程中哪一个步骤可以不用弹簧测力计。这个步骤是___________（填写数字序号，②除外）。
答案：偏小 步骤⑤中桶中附有少量水 G物-F1=F2-G桶 A ③
【详解】
（1）[1][2][3] 按图中的顺序测出合金块排开水的重力将偏小。按图中的顺
解析：偏小 步骤⑤中桶中附有少量水 G物-F1=F2-G桶 A ③
【详解】
（1）[1][2][3] 按图中的顺序测出合金块排开水的重力将偏小。按图中的顺序是先测出空桶和排出的水的重力，后测出空桶的重力，这样由于步骤⑤中桶中附有少量水，测出的空桶的重力会偏大，所以最后得出合金块排水的重力将偏小，为了避免实验错误，小桶接水前，应测出空桶的重力。图①测出了物体的重力，图③测量的是物体浸在水中弹簧测力计的拉力，根据称重法测浮力，则物体受到的浮力
F浮＝G物﹣F1
溢水中溢出的水的重力
G排＝F2﹣G空桶
所以如果
G物﹣F1＝F2﹣G空桶
则该实验结果说明阿基米德原理成立。
（2）A．图②中水面未到达杯口，则排开的水没有全
