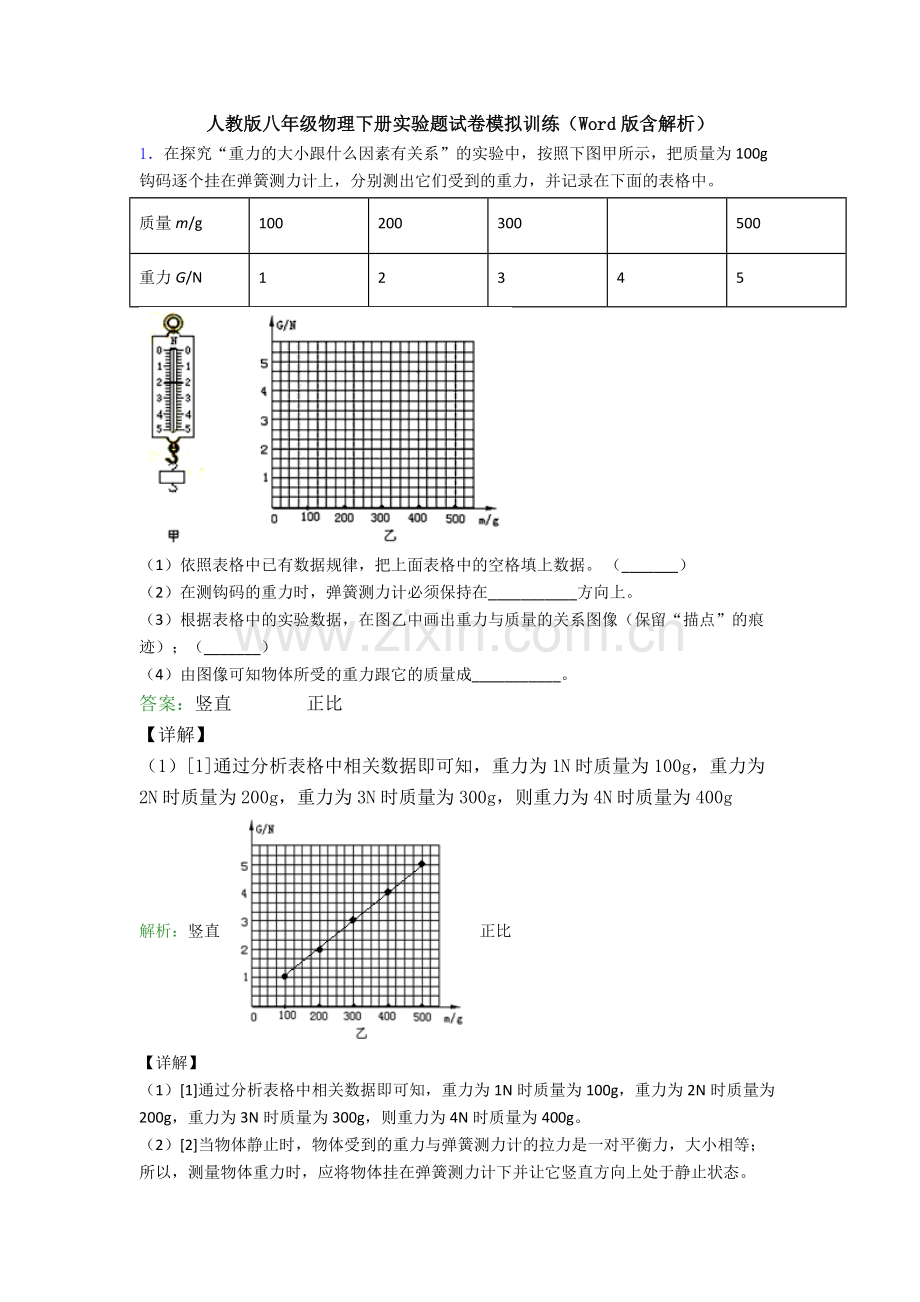

人教版八年级物理下册实验题试卷模拟训练（Word版含解析）
1．在探究“重力的大小跟什么因素有关系”的实验中，按照下图甲所示，把质量为100g钩码逐个挂在弹簧测力计上，分别测出它们受到的重力，并记录在下面的表格中。
质量m/g
100
200
300

500
重力G/N
1
2
3
4
5

（1）依照表格中已有数据规律，把上面表格中的空格填上数据。 （_______）
（2）在测钩码的重力时，弹簧测力计必须保持在___________方向上。
（3）根据表格中的实验数据，在图乙中画出重力与质量的关系图像（保留“描点”的痕迹）；（_______）
（4）由图像可知物体所受的重力跟它的质量成___________。
答案：竖直 正比
【详解】
（1）[1]通过分析表格中相关数据即可知，重力为1N时质量为100g，重力为2N时质量为200g，重力为3N时质量为300g，则重力为4N时质量为400g
解析：竖直 正比
【详解】
（1）[1]通过分析表格中相关数据即可知，重力为1N时质量为100g，重力为2N时质量为200g，重力为3N时质量为300g，则重力为4N时质量为400g。
（2）[2]当物体静止时，物体受到的重力与弹簧测力计的拉力是一对平衡力，大小相等；所以，测量物体重力时，应将物体挂在弹簧测力计下并让它竖直方向上处于静止状态。

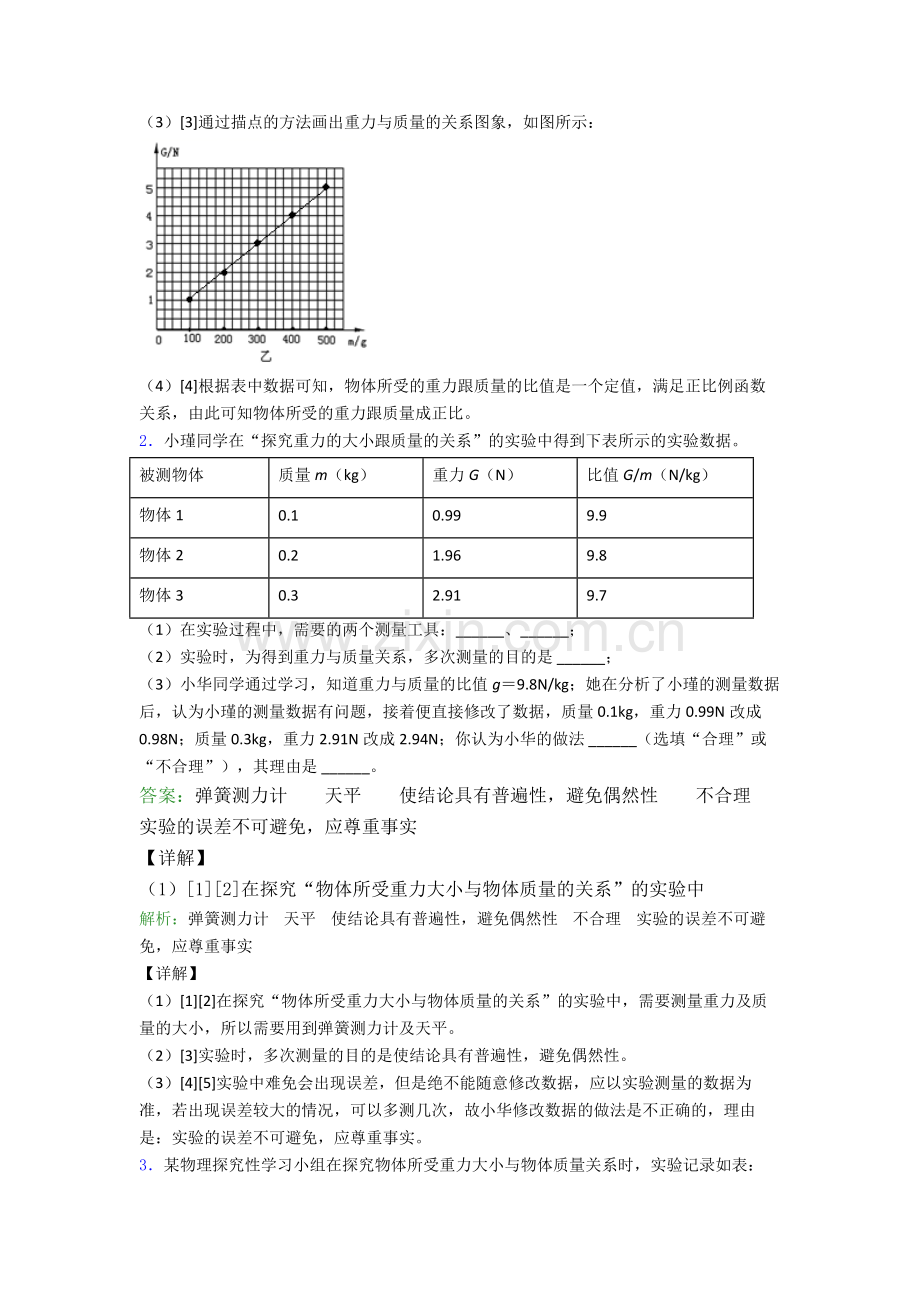

（3）[3]通过描点的方法画出重力与质量的关系图象，如图所示：

（4）[4]根据表中数据可知，物体所受的重力跟质量的比值是一个定值，满足正比例函数关系，由此可知物体所受的重力跟质量成正比。
2．小瑾同学在“探究重力的大小跟质量的关系”的实验中得到下表所示的实验数据。
被测物体
质量m（kg）
重力G（N）
比值G/m（N/kg）
物体1
0.1
0.99
9.9
物体2
0.2
1.96
9.8
物体3
0.3
2.91
9.7
（1）在实验过程中，需要的两个测量工具：______、______；
（2）实验时，为得到重力与质量关系，多次测量的目的是 ______；
（3）小华同学通过学习，知道重力与质量的比值g＝9.8N/kg；她在分析了小瑾的测量数据后，认为小瑾的测量数据有问题，接着便直接修改了数据，质量0.1kg，重力0.99N改成0.98N；质量0.3kg，重力2.91N改成2.94N；你认为小华的做法 ______（选填“合理”或“不合理”），其理由是 ______。
答案：弹簧测力计 天平 使结论具有普遍性，避免偶然性 不合理 实验的误差不可避免，应尊重事实
【详解】
（1）[1][2]在探究“物体所受重力大小与物体质量的关系”的实验中
解析：弹簧测力计 天平 使结论具有普遍性，避免偶然性 不合理 实验的误差不可避免，应尊重事实
【详解】
（1）[1][2]在探究“物体所受重力大小与物体质量的关系”的实验中，需要测量重力及质量的大小，所以需要用到弹簧测力计及天平。
（2）[3]实验时，多次测量的目的是使结论具有普遍性，避免偶然性。
（3）[4][5]实验中难免会出现误差，但是绝不能随意修改数据，应以实验测量的数据为准，若出现误差较大的情况，可以多测几次，故小华修改数据的做法是不正确的，理由是：实验的误差不可避免，应尊重事实。
3．某物理探究性学习小组在探究物体所受重力大小与物体质量关系时，实验记录如表：
实测物体
物体质量m/kg
重力G/N
比值/（N·kg-1）
物体1
0.1
0.99
9.9
物体2
0.2
1.96
9.8
物体3
0.3
2.91
9.7
（1）在探究过程中，测量工具除有天平外，还需要_________。
（2）分析表中实验数据，得出的结论是：_________。
（3）小刚为了探究“物体所受重力的大小是否与形状有关”，他找了一些橡皮泥，用小刀把它削成不同的形状，分别测量出重力，从而得出结论。他的探究方法_________（选填“可行”或“不可行”），原因：_________。
答案：弹簧测力计 物体的重力与质量成正比 不可行 物体的质量发生了变化（物体的质量改变了）
【详解】
（1）[1]探究物体所受重力大小与物体质量关系时，要测量物体的质量和物体的重
解析：弹簧测力计 物体的重力与质量成正比 不可行 物体的质量发生了变化（物体的质量改变了）
【详解】
（1）[1]探究物体所受重力大小与物体质量关系时，要测量物体的质量和物体的重力，质量用天平测量，重力用弹簧测力计测量。
（2）[2]从表格中数据可以看出，在误差允许范围内，同一物体的重力与质量的比值为定值。因此可得结论：物体的重力与质量成正比。
（3）[3][4] “物体所受重力的大小是否与形状有关”，要控制物体的材质，质量相同，改变物体的形状进行探究，小刚找了一些橡皮泥，用小刀把它削成不同的形状，没有控制质量相同，因此不可行。
4．在“探究重力的大小跟质量的关系”实验中，得到如下表数据所示：
m/kg
0.1
0.3
0.5
0.7
0.9
G/N
0.98
2.94
4.90
6.86

(1)本实验中用到的测量器材有：______和______；
(2)分析表中数据可知：物体的质量为0.9kg时，它受到的重力是______N；
(3)在如图所示的四个图象中，关于物体重力的大小与其质量的关系，正确的是______；
A． B． C． D．
(4)你认为在太空站工作时，用同样的器材______（选填“能”或”不能”）完成该探究。
答案：天平 弹簧测力计 8.82 B 不能
【详解】
(1)[1][2]实验目的是探究重力与质量的关系，因此需要测量物体的质量和重力，测量质量需要托盘天平，测重力需要弹簧测
解析：天平 弹簧测力计 8.82 B 不能
【详解】
(1)[1][2]实验目的是探究重力与质量的关系，因此需要测量物体的质量和重力，测量质量需要托盘天平，测重力需要弹簧测力计。
(2)[3]分析表中数据可得，重力与质量的比值
=9.8N/kg
当物体的质量为0.9kg时，它受到的重力
G=mg=0.9kg×9.8N/kg=8.82N
(3)[4]因为=9.8N/kg为正比例函数，说明物体所受的重力跟它的质量成正比，图象过坐标原点的倾斜直线。
故选B。
(4)[5]由于物体在太空中不再受到地球的重力作用，不能进行此实验。
5．小刚同学通过查材料知道：弹簧在发生弹性形变时，弹簧的弹力F与弹簧的伸长量（或压缩量）x成正比，其大小表示为：F=kx，其中K为劲度系数，其大小等于弹力与弹簧的伸长量（或压缩量）的比值。他马上对两根长度相同粗细不同的弹簧进行研究，将弹簧的一端固定，另一端悬挂钩码（图甲所示），记录弹簧受到的拉力大小F和弹簧的长度L，根据多组测量数据做出的图线如图乙所示。

(1)当在A弹簧上悬挂重为5N的物体时，弹簧A的伸长量为______cm；
(2)分别用这两根弹簧制成的弹簧测力计，则用弹簧______（选填“A”或“B”）制成的测力计测量的精确程度高，用弹簧______（选填“A”或“B”）制成的测力计量程更大。
(3)有实验测得的数据可得，在弹性限度以内，本实验中B弹簧的劲度系数k为______N/m。
答案：A B 100
【详解】
(1)[1]由图乙可知，A弹簧的原长为5cm，当在A弹簧上悬挂重力为5N的物体时，弹簧长度为15cm，弹簧A的伸长量为10cm。
(2)[2]测力计是根
解析：A B 100
【详解】
(1)[1]由图乙可知，A弹簧的原长为5cm，当在A弹簧上悬挂重力为5N的物体时，弹簧长度为15cm，弹簧A的伸长量为10cm。
(2)[2]测力计是根据在测量范围内，弹簧的伸长与受到的拉力成正比的原理制成的，由图乙可知，在测量范围内，如F=5N时，用弹簧A制成的测力计伸长10cm，而用弹簧B制成的测力计伸长5cm，所以，用弹簧A制成的测力測量的精确程度高。
[3]由图乙知，A的量程为010N，B的量程为015N，则用弹簧B制成的测力计量程大。
(4)钩码对弹簧的拉力等于弹簧对钩码的拉力(即弹簧形变而产生的弹力)，由图乙可知，在测量范围内，当F=10N时，弹簧B制成的测力计伸长10cm，即当拉力F为10N时，即x=0.1m，将数据代入F=kx，得k=100N/m。
6．某实验小组在“探究滑动摩擦力的大小与哪些因素有关”的实验中，组装了如图所示的实验装置，他们的主要实验步骤如下：
①将带滑轮的长木板放在水平桌面上，将细线的一端系在物体A的挂钩上，另一端绕过滑轮系在弹簧测力计的挂钩上，竖直向上________拉动弹簧测力计，使物体在水平力作用下沿水平木板做匀速直线运动，读出弹簧测力计的示数为F1并记录；
②取一块棉布铺在长木板上，将物体A放在上面，仿照步骤（1），读出弹簧测力计的示数为F2并记录；
③比较F2与F1，发现F2________F1（选填“=”或“≠”）。
④此实验说明：滑动摩擦力的大小与________有关。

答案：匀速 ≠ 接触面的粗糙程度
【详解】
①[1]在“探究滑动摩擦力的大小与哪些因素有关”的实验中，是利用物体作匀速直线运动时，根据二力平衡，可得拉力与滑动摩擦力相等，从而间接测量滑
解析：匀速 ≠ 接触面的粗糙程度
【详解】
①[1]在“探究滑动摩擦力的大小与哪些因素有关”的实验中，是利用物体作匀速直线运动时，根据二力平衡，可得拉力与滑动摩擦力相等，从而间接测量滑动摩擦力的原理，因此在实验过程中，需控制匀速拉动物体。
③[2]测F1时，物体A在长木板上匀速直线运动，测F2时，物体A在棉布上匀速度直线运动，两次实验，物体A对接触面的压力相同，而接触面粗糙程度不同，因此

④[3]两次实验过程中，物体A对接触面的压力相同，改变了接触面粗糙程度，根据结果可知滑动摩擦力的大小与接触面粗糙程度有关。
7．在“探究滑动摩擦力大小与什么因素有关”实验中，小明同学选用了一块带钩的长方体木块（重力为G、各个表面粗糙程度一样）、质量相等的几个钩码、弹簧测力计一只。请补全下列步骤中的相应内容：
（1）小明拉着木块在水平桌面上做直线运动，实验记录如下表。由此可知，则滑动摩擦力的大小于 _____；
实验次数
1
2
3
木块运动情况
越来越快
匀速
越来越慢
弹簧测力计示数/N
4.5
3.0
2.1
（2）接着，小明用弹簧测力计水平匀速拉动木块在桌面上进行了3次实验，实验记录如下表。分析表中数据可以得出的结论是 _____；
实验次数
1
2
3
木块放置情况
立放
平放
侧放
弹簧测力计示数/N
3.0
3.0
3.0
（3）如表是一次实验中记录的数据，根据数据得出的结论是 _____。
实验次数
接触面材料
压力/N
弹簧测力计示数/N
1
木块与木板
4
0.8
2
6
1.2
3
8
1.6
4
10
2.0

答案：3N 滑动摩擦力的大小与接触面积无关 在接触面的粗糙程度相同时，压力越大，滑动摩擦越大
【详解】
（1）[1]用弹簧测力计匀速拉动木块时，木块做匀速直线运动时受到的力是平衡力，根
解析：3N 滑动摩擦力的大小与接触面积无关 在接触面的粗糙程度相同时，压力越大，滑动摩擦越大
【详解】
（1）[1]用弹簧测力计匀速拉动木块时，木块做匀速直线运动时受到的力是平衡力，根据二力平衡的知识可知，此时的摩擦力大小等于弹簧测力计对木块的拉力，故摩擦力为3N。
（2）[2]由表格数据可知，弹簧测力计拉着同一个木块在水平面上做匀速直线运动，压力相同，放置情况不同，接触面积不同，拉力相同，摩擦力相同，故结论为：滑动摩擦力的大小与接触面积无关。
（3）[3]由表格数据可知，弹簧测力计拉着同一个木块在水平面上做匀速直线运动，接触面的粗糙程度相同，压力不同，压力越大，摩擦力越大，故结论为：在接触面的粗糙程度相同时，压力越大，滑动摩擦越大。
8．为了探究“滑动摩擦力大小与什么因素有关”，小明设计了如图1所示的实验，请你完成下列内容；

（1）实验过程中，弹簧测力计 ______（选填“必须”或“不必”）沿水平方向拉着物块A做匀速直线运动，此时，滑动摩擦力的大小 ______（选填“大于”、“等于”或“小于”）弹簧测力计的示数；
（2）在甲、乙、丙三次实验中，滑动摩擦力最小的是 ______（选填“甲”、“乙”或“丙”）；
（3）通过比较甲、乙两次实验，结论是 ______；
（4）比较甲、丁两次实验，小明发现甲实验弹簧测力计的示数大于丁实验弹簧测力计的示数，由此得出结论：滑动摩擦力大小与接触面积的大小有关；你认为他的结论是 ______（选填“正确”或“错误”）的，理由是 ______；
（5）实验结束后，小明又对实验装置进行了改进，如图2所示，实验后发现效果更好，这是因为 ______。
答案：必须 等于 甲 当接触面粗糙程度相同时，压力越大，摩擦力越大 错误 没有保证压力相同 见解析
【详解】
（1）[1][2]实验时为了测出滑动摩擦力大小，实
解析：必须 等于 甲 当接触面粗糙程度相同时，压力越大，摩擦力越大 错误 没有保证压力相同 见解析
【详解】
（1）[1][2]实验时为了测出滑动摩擦力大小，实验过程中，弹簧测力计必须沿水平方向拉着物块A做匀速直线运动，此时摩擦力和拉力是一对平衡力，根据二力平衡条件可知此时滑动摩擦力与拉力的大小相等。
（2）（3）[3][4]甲、乙两图，接触面粗糙程度相同，乙比甲的压力大，研究的是摩擦力与压力大小有关，得到结论：当接触面粗糙程度相同时，压力越大，摩擦力越大；乙、丙两图，压力相同，丙比甲接触面粗糙，研究的是摩擦力与接触面粗糙程度有关；故在甲、乙、丙三次实验中，滑动摩擦力最小的是甲。
（4）[5][6]由图甲、丁所示实验可知，接触面的粗糙程度相同而物体间的压力不同，由于没有控制物体间的压力相同，他的结论是错误的。
（5）[7]由图2所示实验可知，拉动木板时物块保持不动，物块处于平衡状态，滑动摩擦力等于测力计的拉力，实验时不需要匀速拉动长木板。
9．小宇要探究“影响滑动摩擦力大小的因素”，他猜想影响滑动摩擦力大小的因素可能有：
.接触面所受的压力大小
.接触面的粗糙程度
.物体运动的速度
接下来小宇通过如图所示的实验操作开展探究。

（1）进行甲、乙、丙图实验时，弹簧测力计必须沿水平方向拉着物体做___________运动；
（2）要验证猜想，需按照___________两个图（选填“甲”“乙”或“丙”）进行对比实验；
（3）比较甲、乙图的实验，得到的实验结论是___________；
（4）小颖发现小宇上述实验操作中弹簧测力计的示数并不稳定，于是改进了实验装置，如图丁所示。改进后长木板___________（选填“一定”或“不一定”）要做匀速直线运动。进一步分析可知木板受到木块对它的水平向___________（选填“左”或“右”）的摩擦力；
（5）将物块沿竖直方向切去一半后重复甲操作，发现此时弹簧测力计的示数减小。小宇由此得出结论：滑动摩擦力大小与接触面积的大小有关。你认为他的结论是_______（选填“正确”或“错误”）的，原因是___________。
答案：匀速直线 甲、丙 接触面粗糙程度相同时，压力越大，滑动摩擦力越大 不一定 左 错误 没有控制压力不变
【详解】
（1）[1]进行甲、乙、丙图实验时，弹簧测
解析：匀速直线 甲、丙 接触面粗糙程度相同时，压力越大，滑动摩擦力越大 不一定 左 错误 没有控制压力不变
【详解】
（1）[1]进行甲、乙、丙图实验时，弹簧测力计必须沿水平方向拉着物体做匀速直线运动， 这样物体才处于平衡状态，拉力等于摩擦力。
（2）[2]要验证猜想，摩擦力的大小与接触面的粗糙程度有关，故需要改变接触面的粗糙程度，故接触面的粗糙程度不同，压力相同，故选择甲、丙两个图。
（3）[3]比较甲、乙图的实验，接触面的粗糙程度相同，压力变大，摩擦力变大，故得到的实验结论是接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
（4）[4][5]如图改进后的长木板不一定要匀速直线运动，因为只要拉动长木板，木块所受的的摩擦力就是滑动摩擦力，其大小与速度无关，故不需要匀速拉动长木板；进一步分析可知木板受到木块对它的水平向左的摩擦力，因为对木块进行受力分析，其在水平方向上受到了向左的拉力，而此时木块处于静止，故受平衡力，根据二力平衡的知识可知，木板对木块的摩擦力的方向是向右的，而木块对木板的摩擦力与木板对木块的摩擦力是相互作用力，故木板受到了木块给其向左的摩擦力。
（5）[6][7]将物块沿竖直方向切去一半后重复甲操作，压力变小了，接触面积也变小了，多个变量，无法判断，故结论是错误的； 原因是没有控制影响摩擦力大小的关键因素压力相同。
10．如图A、B是同种材料制成的大小不同的正方体，他们表面的粗糙程度相同，将它们分别按照甲、乙所示叠放，用弹簧秤水平拉动它们一起在同一水平桌面上运动。回答下列问题：

（1）测量它们受到的滑动摩擦力时，我们要______拉动弹簧测力计。
（2）上图中，弹簧秤的示数是______。
（3）有一种猜想认为摩擦力大小与受力面积大小无关.若要利用这个实验来验证，你应该选用图中的哪两个实验操作图来说明问题______（选填甲、乙、丙、丁）。
（4）若要利用甲、丙实验来探究摩擦力大小与哪些因素有关，可以得到什么结论？______
答案：匀速 1.2N 甲乙 粗糙程度一定时，压力越大滑动摩擦力越大
【详解】
（1）[1]只匀速拉动弹簧测力计时，摩擦力和拉力保持平衡，大小相等，所以可以用弹簧测力计的示数表示摩
解析：匀速 1.2N 甲乙 粗糙程度一定时，压力越大滑动摩擦力越大
【详解】
（1）[1]只匀速拉动弹簧测力计时，摩擦力和拉力保持平衡，大小相等，所以可以用弹簧测力计的示数表示摩擦力的大小。
（2）[2]由图可知，弹簧测力计的示数为1.2N。
（3）[3]探究摩擦力大小与受力面积大小的关系，需要控制压力和粗糙程度保持不变，改变受力面积的大小，观察弹簧测力计的示数是否发生变化，因此选择甲、乙两图。
（4）[4]甲、丙实验中，接触面粗糙程度和受力面积相同，压力不同，因此探究的是摩擦力大小与压力的关系，该实验可以得到的结论是粗糙程度一定时，压力越大滑动摩擦力越大。
11．两只杯子分别盛有甲、乙两种密度不同的液体（ρ甲>ρ乙），小刚利用微小压强计对它们进行了区分。请结合小刚的实验过程，回答下列问题：
（1）当压强计蒙有橡皮膜的金属盒在空气中时，小刚观察到如图（a）所示的情景，出现这种情况的原因是：U形管左侧玻璃管液面上方的气压______（选填“大于”“小于”或“等于”）当地环境大气压，调节的方法是_______；

A．将此时右边支管中高出的液体倒出
B．取下软管重新安装
（2）压强计调节正常后，小刚将金属盒先后浸入到两杯液体中，如图（b）和（c）所示。他发现图（c）中U形管两边的液柱高度差较大，于是认为图（c）杯子中盛的是甲液体。你认为，小明的结论是________（选填“可靠的”或“不可靠的”），理由是________。
答案：大于 B 不可靠的 没有保证深度相同
【详解】
（1）[1][2]当压强计的橡皮膜没有受到压强作用时，U形管中两侧液面应是相平的，而由图（a）可知，此时U形管中左侧液面高度
解析：大于 B 不可靠的 没有保证深度相同
【详解】
（1）[1][2]当压强计的橡皮膜没有受到压强作用时，U形管中两侧液面应是相平的，而由图（a）可知，此时U形管中左侧液面高度低于右侧液面高度，说明U形管左侧玻璃管液面上方的气压大于当地环境大气压；为了控制无关变量，应调节U形管左侧玻璃管液面上方的气压，使其等于当地环境大气压，调节方法是取下软管重新安装，故选B。
（2）[3][4]因液体压强与液体密度与所处深度均有关，故探究液体压强与液体密度的关系时，应控制压强计所在液体中的深度相同，而由图中可知，两次实验中压强计的深度不同，故无法判断哪种液体的密度较大，故小明的结论是不可靠的。
12．（1）古希腊学者亚里士多德认为：如果要使一个物体持续运动，就必须对它施加力的作用，而伽利略则认为：运动的物体并不需要力来维持.到底谁说得对呢？为了探究这个问题，小明和同学们设计了如下图所示的实验：

（a）为了探究阻力对运动的影响，实验时要使小车到达水平面初速度相同应将小车从 ______（选填“相同”“不同”）高度静止释放；
（b）请将小明在本实验中的结论填写完整：在较平滑木板上运动时，速度减小得较慢；这是因为小车受到的阻力较 ______的缘故，根据实验，再科学推理出小车若不受阻力，将做 ______运动；
（c）英国物理学家牛顿在伽利略、笛卡尔等前人研究的基础上加以概括总结，全面的揭示了运动和力的关系，即牛顿第一定律，也称之为 ______定律；
（2）利用身边的物品也可以进行简单的实验探究，为了探究“压力的作用效果与哪些因素有关”小亮利用一块海绵和一满瓶矿泉水进行了实验探究；
（a）小亮将矿泉水瓶分别正立和倒立放在海绵上，实验现象如图图所示，他是通过观察 ______来比较压力的作用效果的；实验现象说明：压力的作用效果与 ______有关；
（b）为探究“压力的作用效果与压力大小的关系”在图乙实验的基础上，他接下来的操作是：______，然后将矿泉水瓶倒立放在海绵上进行比较。

答案：相同 小 匀速直线 惯性 海绵的凹陷程度 受力面积 倒出瓶中部分水
【详解】
（1）（a）[1]实验时要使小车从相同高度静止释放，这样可使小车到达水平面的
解析：相同 小 匀速直线 惯性 海绵的凹陷程度 受力面积 倒出瓶中部分水
【详解】
（1）（a）[1]实验时要使小车从相同高度静止释放，这样可使小车到达水平面的初速度相同。
（b）[2][3]在较平滑木板上运动时，速度减小得较慢，这是因为小车受到的阻力较小的缘故，根据实验，再科学推理可得出：小车若不受阻力，将做匀速直线运动。
（c）[4]牛顿第一定律，也称之为惯性定律。
（2）（a）[5]由实验现象可知，他是通过观察海绵的凹陷程度来比较压力的作用效果的，属于转换法。
[6]两图中压力大小相同，受力面积不同，海绵的凹陷程度不同，因此该实验现象说明：压力的作用效果与受力面积有关。
（b）[7]要探究“压力的作用效果与压力大小的关系”应控制受力面积不变，只改变压力大小，因此，在图乙实验的基础上，他接下来的操作是：将瓶中的水倒出一部分，然后将矿泉水瓶倒立放在海绵上进行比较。
13．下图是研究压力的作用效果与哪些因素有关的实验。实验器材是：一块海绵、一只小桌、一只大砝码、木板。实验时，按图甲、乙、丙、丁四种方式放置器材。

（1）实验时压力的作用效果的大小是通过比较海绵的___________程度来确定。
（2）图甲与图乙相比，小桌对海绵的压力______，海绵的受力面积_______，压力的作用效果________（以上均选填“相同”或“不同”），通过比较甲、乙两图，可以初步得出的结论是_________。
（3）探究压力的作用效果与压力大小的关系时，应选择图_________两实验进行研究。
（4）如图丙和丁所示，木板和海绵受到的压强_________（选填“相同”或“不同”）。由两图可知，实验时选择海绵而不选木板的原因___________。
答案：形变/凹陷 相同 不同 不同 当压力相同时，受力面积越小，压力的作用效果越明显 乙丁/丁乙 相同 海绵的形变程度比木板明显
【详解】
（1）[1]在
解析：形变/凹陷 相同 不同 不同 当压力相同时，受力面积越小，压力的作用效果越明显 乙丁/丁乙 相同 海绵的形变程度比木板明显
【详解】
（1）[1]在实验中，由转换法可知，根据海绵的形变（或凹陷）程度来比较压力的作用效果，形变（或凹陷）越大压力的作用效果越明显。
（2）[2][3][4][5]由图甲和图乙可知，对小桌的压力大小都等于砝码和小桌重力之和，故小桌对海绵的压力相同，小桌与海绵的接触面积不同（乙中较小），即受力面积不同，海绵下陷的程度不同（乙中凹陷程度大）；通过比较，可以得出的结论是压力一定时，受力面积越小，压力的作用效果越明显。
（3）[6]研究压力的作用效果与压力大小的关系，要控制接触面积和被压物体相同，改变压力大小，故应选择图乙和图丁比较。
（4）[7][8]图丙和图丁，压力和受力面积相同，根据公式可知，木板和海绵受到的压强相同；但海绵容易发生形变，而木板较硬，不易发生形变，实验中若用木板进行实验，不易观察木板形变程度，影响实验结果，故实验时选择海绵而不选择木板。
14．在“探究影响液体内部压强大小的因素”的实验中，操作过程如图所示。

（1）实验中液体压强的大小是通过比较压强计U形管两侧液面 ______的大小来比较的，该物理研究方法叫做 ______法；
（2）通过比较图B和图 ______这两图实验现象，可得出结论：同种液体的压强随深度的增加而 ______（选填“增大”、“减小”或“不变”）；
（3）通过比较D、E两图，可探究液体压强与 ______的关系，可得出结论：______；
（4）通过比较A、B、C三图，可得出结论：同种液体在相同深度下各个方向的压强 ______。
答案：高度差 转换法 D 增大 液体密度 深度一定时，液体压强随密度的增加而增大 相等
【详解】
（1）[1][2]压强计是通过U形管中液面的高度差来反映被测压
解析：高度差 转换法 D 增大 液体密度 深度一定时，液体压强随密度的增加而增大 相等
【详解】
（1）[1][2]压强计是通过U形管中液面的高度差来反映被测压强大小的，液面高度差越大，液体的压强越大；这种方法叫做转换法。
（2）[3][4]要探究液体的压强与深度的关系，需要控制液体的密度相同和金属盒的方向相同，改变液体深度，图B、D符合要求，分析实验现象，可得出结论：同种液体的压强随深度的增加而增大。
（3）[5][6]比较D、E两个图可知，金属盒所处的深度相同，液体的密度不同，因此可探究液体压强与液体密度的关系，由于盐水的密度大于水的密度，分析实验现象，可得出结论：深度一定时，液体压强随密度的增加而增大。
（4）[7]比较A、B、C三个图，液体的密度和金属盒所处的深度相同，金属盒的方向不同，U形管内液面的高度差相同，说明金属盒处的液体压强相同，因此可以得出结论：同种液体在相同深度，向各个方向的压强都相等。
15．用微小压强计来研究液体内部压强的规律，如图所示。
（1）实验前，用手轻轻按压微小压强计的橡皮膜进行气密性检查，现象如图所示，说明微小压强计______（选填“漏气”或“不漏气”）。

（2）把微小压强计放入液体中，通过观察U形管两边液面的高度差来判别金属盒处液体压强的大小，高度差越大，液体的压强______（选填“越大”或“越小”）。
（3）比较图①、②、③三幅图，可以得到：在同种液体同一深度处，液体内部向各个方向的压强大小______（选填“相等”或“不相等”）。
（4）比较图④、⑤、⑥三幅图，可以得到：在不同液体同一深度处，液体内部的压强_______（选填“相等”或“不相等”），液体压强大小与液体密度____（选填“有关”或“无关”）。已知ρ盐水>ρ水>ρ煤油，我们可以进一步得到结论：同一深度处，液体密度越大，液体内部的压强__________（选填“越大”或“越小”）。
答案：不漏气 越大 相等 不相等 有关 越大
【详解】
（1）[1]图中用手轻按压橡皮膜，U形管中两侧液面高度差明显，说明装置不漏气。
（2）[2]将液体的内部压强的
解析：不漏气 越大 相等 不相等 有关 越大
【详解】
（1）[1]图中用手轻按压橡皮膜，U形管中两侧液面高度差明显，说明装置不漏气。
（2）[2]将液体的内部压强的大小转换成U形管两边液面高度差的大小，液面高度差越大，表示液体内部的压强越大。
（3）[3]比较图①、②、③三个图，液体的密度和金属盒所处的深度相同，金属盒的方向不同，U形管内液面的高度差相同，说明金属盒处的液体压强相同，因此可以得出结论：同种液体在相同深度，液体内部向各个方向的压强都相等。
（4）[4][5][6]比较图④、⑤、⑥三个图，金属盒的方向和所处的深度相同，液体的密度不同，U形管内液面的高度差不同，说明液体压强不相等；深度相同时，盐水的密度最大，U形管内液面的高度差最大，煤油的密度最小，U形管内液面的高度差最小，说明液体压强大小与液体密度有关，同一深度时，液体密度越大，液体内部的压强越大。
16．小明制作了一个可测量物体质量的装置，如图甲所示。小筒与大筒均为圆形容，小筒和托盘的总质量为100g，小筒底面积50cm2，高12cm，大筒中装有适量的水，托盘上不放物体时，在小筒和大筒上与水面相平的位置的刻度均为“0”，将小筒竖直压入水中，当水面距小筒底10cm时，在小筒和大筒上与水而相平位置的刻度均为最大测量值，小筒和大筒的分度值相同。把被测物体放入托盘中，读出小筒或大筒上与水面相平位置对应的刻度值，即为被测物体的质量。
（1）当小筒的刻度为最大测量值的时候，小筒排开水的体积是___________cm3；
（2）该装置所能测量物体的最大质量为___________g；
（3）小筒上相邻两刻度线的间比大筒上相邻两刻度线间的距离___________（选填“大”或“小”）
（4）他想利用此装置测算出石块的密度，操作如下，如图乙所示，将石块放入托盘中，读出大筒
上的示数为m1；如图丙所示，将此石块沉入水中，读出大筒上的示数为m2，该石块密度的表达式ρ石=___________（水的密度用ρ水表示）。

答案：400 大
【详解】
（1）[1]当水面距小筒底10cm时，则
当小筒的刻度为最大测量值的时候，小筒排开水的体积是。
（2）[2]小桶受到的浮力为，则
由于小筒和托盘处于漂
解析：400 大
【详解】
（1）[1]当水面距小筒底10cm时，则

当小筒的刻度为最大测量值的时候，小筒排开水的体积是。
（2）[2]小桶受到的浮力为，则

由于小筒和托盘处于漂浮，则

所以

则测量物体的最大质量

测量物体的最大质量。
（3）[3]由于托盘上不放物体时，在小筒和大筒上与水面相平的位置的刻度均为“0”，当托盘上放物体时，则小筒再浸入水的体积为

大筒中水面上升后增加的体积

由于，则

即，小筒上相邻两刻度线的间距比大筒上相邻两刻度线间的距离大。
（4）[4]根据该装置可知石块质量为m1，将此石块沉入水中，读出大筒上的示数为是石块排开的水的质量m2，根据可得石块的体积为

则石块的密度

则石块的密度。
17．小明和小华利用吸管、细铜丝、石蜡等材料自制简易密度计。

（1）小明将自制的密度计放入水中，发现密度计不能直立漂浮，其原因可能是 ______；
（2）改进后小明用刻度尺测出密度计的长度为h，然后将密度计放入水中，测出密度计露出水面的高度为h1，再将该密度计放入待测液体中，密度计露出液体表面的高度为h2，如图甲所示，已知水的密度为ρ水，请写出待测液体密度的表达式：ρ＝______（用上述物理量字母表示）；
（3）通过实验，小明在密度计上标出了0.8g/cm3、1.0g/cm3、1.2g/cm3三条刻度线，发现相邻刻度线间距 ______（相等/不相等）；
（4）把制作好的密度计先后放入三种不同的液体中，静止时如图乙中a、b、c所示。则
①密度计在三种液体中受到的浮力 ______；
A．a最大
B．b最大
C．c最大
D．a、b、c一样大
②三种液体密度的大小关系正确的是 ______；
A．ρa＞ρb＞ρc
B．ρb＞ρa＞ρc
C．ρa＞ρc＞ρb
D．ρb＞ρc＞ρa
（5）小明用粗细不同的吸管制作了A、B两支质量相同的密度计，通过实验刻出（3）中的三条刻度线，发现一支刻度线疏、一支刻度线密，小明测出刻度线到配重端的吸管长度h，作出h与对应液体密度的倒数的关系图像如图丙所示，则 ______（填字母）。
A．密度计A刻度线疏，吸管粗
B．密度计A刻度线密，吸管粗
C．密度计B刻度线疏，吸管粗
D．密度计B刻度线密，吸管粗
答案：密度计重心较高（或底端较轻） ρ水 不相等 D B D
【详解】
（1）[1]小明将自制的密度计放入水中，发现密度计不能直立漂浮，其原因可能是重心较高（或底端较
解析：密度计重心较高（或底端较轻） ρ水 不相等 D B D
【详解】
（1）[1]小明将自制的密度计放入水中，发现密度计不能直立漂浮，其原因可能是重心较高（或底端较轻）。
（2）[2]当将密度计放入盛水的容器时，浸入水中的长度为h﹣h1，当将密度计放入盛待测液体的容器时，浸入水中的长度为h﹣h2，因为密度计不管是在水中还是在液体中，都是漂浮状态，所以
F浮水＝F浮液＝G
由
F浮＝ρ液gV排＝ρ液gSh浸
可知
ρ水gS(h﹣h1)＝ρ液gS(h﹣h2)
所以液体的密度
ρ液＝ρ水
（3）[3]因为密度计在液体中处于漂浮状态，所以F浮液＝G，即
F浮＝ρ液gV排＝ρ液gSh浸＝G
所以
h浸＝
式中密度计的重力G、横截面积S、g不变，h浸与ρ液成反比，所以0.8g/cm3、1.0g/cm3、1.2g/cm3三条刻度线相邻刻度线间距不相等。
（4）①[4]密度计在液体中都处于漂浮状态，根据物体的漂浮条件可知，密度在三种液体中的浮力都等于其自身的重力，因此密度在三种液体中的浮力相等。
②[5]由（3）可得
ρ液＝ρ水
式中密度计的重力G、横截面积S、g不变，ρ液与h浸成反比，由图乙可知
h浸b＜h浸a＜h浸c
所以
ρb＞ρa＞ρc
故B正确。
（5）[6]由（3）可得
h浸＝
当液体密度相同时，h与横截面积成反比，即密度计刻度线疏的横截面积小，结合图丙可知，当液体密度相同时
hA＞hB
即密度计A刻度线疏，因此密度计A刻度线疏，吸管细；密度计B刻度线密，吸管粗，故D正确。
18．在“探究浮力的大小跟哪些因素有关”时，同学们提出了如
