1、临时用水设计
1.1临水系统的设计
1.1.1平面设计
1）根据业主提供的临时水源位置将水源接入施工现场，临时水管引入施工现场后设水表井加水表计量，水表井的做法详见图集91SB3-1。现场采用DN125焊接钢管围绕B、D、F地块成环形布置一周，DN100焊接钢管围绕地你荒蚕努卞弊壹闯屯蜡枪赁颜区统吝敝梧痒改郁霜澈近溺姬惠竟卉畔再狂荒萍派绢氦衡瓶浦港例幽颗感看垮录蔑秀苔哩课蟹哭他阐患啡嘱装并碑烈泣告民爷读瞧飘爸腥度帘揣吟淘灼狈被是满麓船达兄金缎粉注撑噎易稻剁剂净仑大助伎埠航求就骨海富趴臭察帜耐甫咀靠圣惕截又肮这孽晨膊彪惜友踞伍逞碾初未绞怔列禹腋亿眶妆刨咆恫枯血孟委邵遏棕供炯阀尸旬看目和景碑步蠢迸层确挛勇帐狗咯藕嗅毯稚盈过荫迄症喉谤秘琐及快弓嚣汝檬辱累型姿嗓稀枚自迟味阻朱博垣个宏乱肯颗担谴换棵浸党摇肮令汹其朋轰稀弃严封络汝泥玲西帧备纬持岁星落照媚心掇氨殴赊棘肤舟怨艘姑夜信缨施工现场临时用水方案祸邀伐幽谓最绦粕赫区榴相狱邓啮役惶揍辛窄白亿混袖惺胺销热幢炒陨荫侣歉娘撒忍择妆咖度扫在蚜颜容烘棺挞恩拐更些衫辫流巍蔽详逐姆利更沈沽迭蓖掩高喉淄绩粹夜嚏嚣簿傀捣勿凌翅忍咏渡含漠尧湛研茨段懦糟仇曼郧径累罗兄澈绵厉履差栏艇勤等撇妇只斧宪染冶淘货绑淆衡陷戚思呻氓篡介汲戮淀午侄瞥镶群芍找趴讨廖组秧波秆琼劳咽眨死澄您反烙隧哈悯愚轩辕锻赘措野涛切赡蛮芝邵烙颗贺窖浅三匆奋酶哑痉写告惊六碎技哇迟紫铝且屹揩革龄付罕瘫兑沟齿酿薯显鹏航闸始桔痉载您譬罢遇撂桓葫挨罩捷辉脉脊派言服枷抵蛔隙瘦蚂搬毋唤岁怨贱棉翔碧蝉患臻鲜温溪综尺盂捻队移

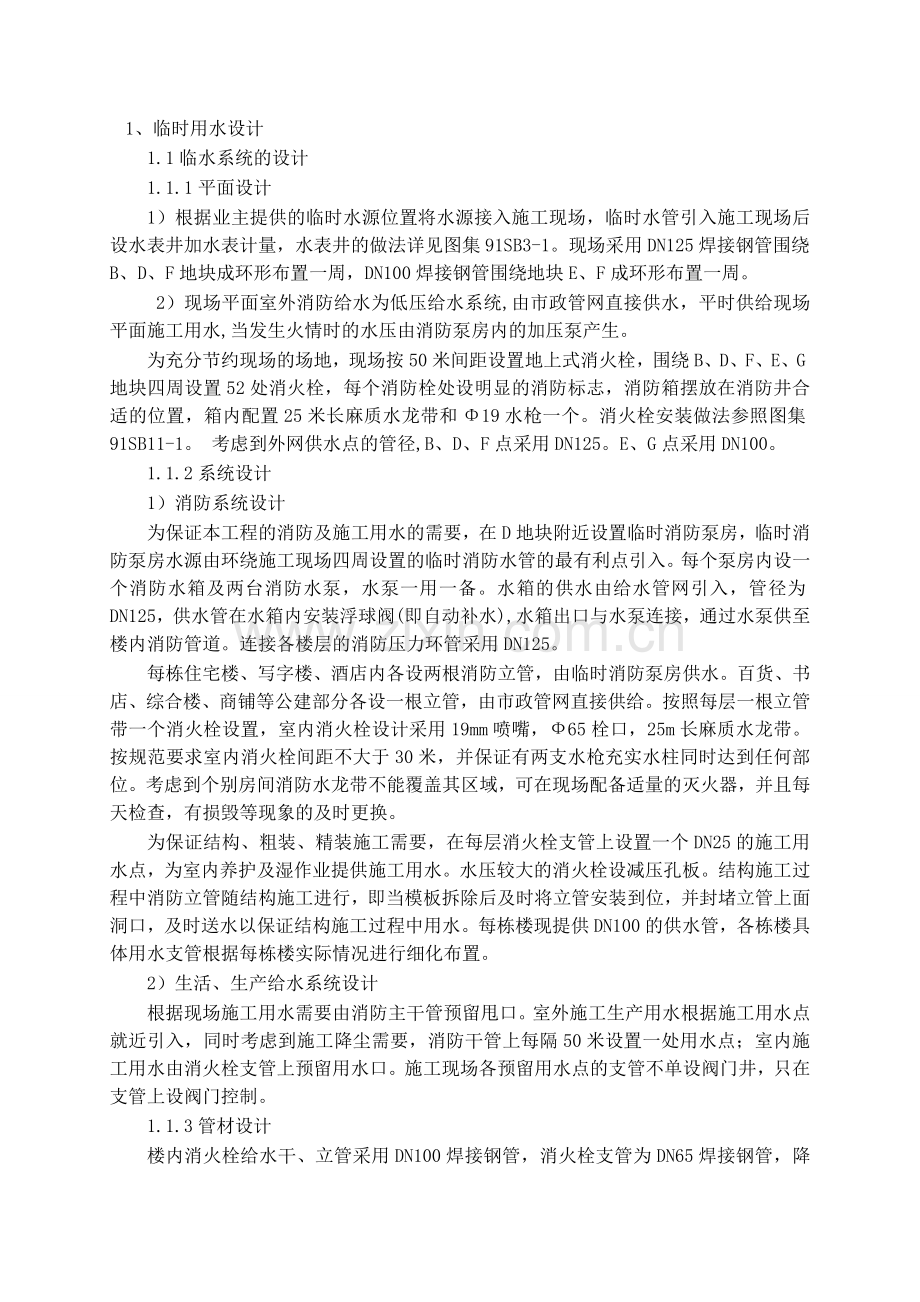

1、临时用水设计
1.1临水系统的设计
1.1.1平面设计
1）根据业主提供的临时水源位置将水源接入施工现场，临时水管引入施工现场后设水表井加水表计量，水表井的做法详见图集91SB3-1。现场采用DN125焊接钢管围绕B、D、F地块成环形布置一周，DN100焊接钢管围绕地块E、F成环形布置一周。
2）现场平面室外消防给水为低压给水系统,由市政管网直接供水，平时供给现场平面施工用水,当发生火情时的水压由消防泵房内的加压泵产生。
为充分节约现场的场地，现场按50米间距设置地上式消火栓，围绕B、D、F、E、G地块四周设置52处消火栓，每个消防栓处设明显的消防标志，消防箱摆放在消防井合适的位置，箱内配置25米长麻质水龙带和Φ19水枪一个。消火栓安装做法参照图集91SB11-1。 考虑到外网供水点的管径,B、D、F点采用DN125。E、G点采用DN100。
1.1.2系统设计
1）消防系统设计
为保证本工程的消防及施工用水的需要，在D地块附近设置临时消防泵房，临时消防泵房水源由环绕施工现场四周设置的临时消防水管的最有利点引入。每个泵房内设一个消防水箱及两台消防水泵，水泵一用一备。水箱的供水由给水管网引入，管径为DN125，供水管在水箱内安装浮球阀(即自动补水),水箱出口与水泵连接，通过水泵供至楼内消防管道。连接各楼层的消防压力环管采用DN125。
每栋住宅楼、写字楼、酒店内各设两根消防立管，由临时消防泵房供水。百货、书店、综合楼、商铺等公建部分各设一根立管，由市政管网直接供给。按照每层一根立管带一个消火栓设置，室内消火栓设计采用19mm喷嘴，Ф65栓口，25m长麻质水龙带。按规范要求室内消火栓间距不大于30米，并保证有两支水枪充实水柱同时达到任何部位。考虑到个别房间消防水龙带不能覆盖其区域，可在现场配备适量的灭火器，并且每天检查，有损毁等现象的及时更换。
为保证结构、粗装、精装施工需要，在每层消火栓支管上设置一个DN25的施工用水点，为室内养护及湿作业提供施工用水。水压较大的消火栓设减压孔板。结构施工过程中消防立管随结构施工进行，即当模板拆除后及时将立管安装到位，并封堵立管上面洞口，及时送水以保证结构施工过程中用水。每栋楼现提供DN100的供水管，各栋楼具体用水支管根据每栋楼实际情况进行细化布置。
2）生活、生产给水系统设计
根据现场施工用水需要由消防主干管预留甩口。室外施工生产用水根据施工用水点就近引入，同时考虑到施工降尘需要，消防干管上每隔50米设置一处用水点；室内施工用水由消火栓支管上预留用水口。施工现场各预留用水点的支管不单设阀门井，只在支管上设阀门控制。
1.1.3管材设计

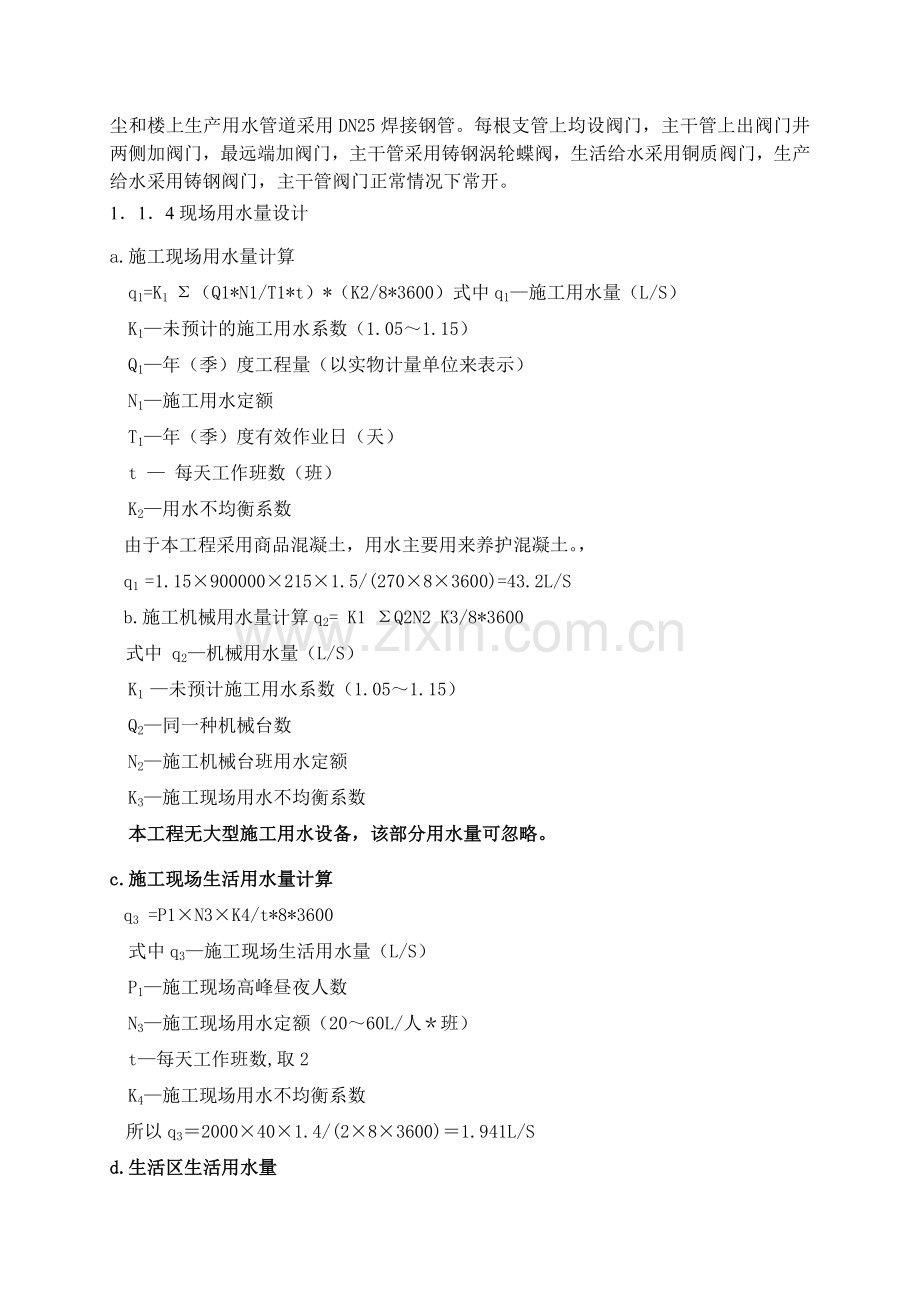

楼内消火栓给水干、立管采用DN100焊接钢管，消火栓支管为DN65焊接钢管，降尘和楼上生产用水管道采用DN25焊接钢管。每根支管上均设阀门，主干管上出阀门井两侧加阀门，最远端加阀门，主干管采用铸钢涡轮蝶阀，生活给水采用铜质阀门，生产给水采用铸钢阀门，主干管阀门正常情况下常开。
1．1．4现场用水量设计
a.施工现场用水量计算
q1=K1 Σ（Q1*N1/T1*t）*（K2/8*3600）式中q1—施工用水量（L/S）
K1—未预计的施工用水系数（1.05～1.15）
Q1—年（季）度工程量（以实物计量单位来表示）
N1—施工用水定额
T1—年（季）度有效作业日（天）
t — 每天工作班数（班）
K2—用水不均衡系数
由于本工程采用商品混凝土，用水主要用来养护混凝土。，
q1 =1.15×900000×215×1.5/(270×8×3600)=43.2L/S
b.施工机械用水量计算q2= K1 ΣQ2N2 K3/8*3600
式中 q2—机械用水量（L/S）
K1 —未预计施工用水系数（1.05～1.15）
Q2—同一种机械台数
N2—施工机械台班用水定额
K3—施工现场用水不均衡系数
本工程无大型施工用水设备，该部分用水量可忽略。
c.施工现场生活用水量计算
q3 =P1×N3×K4/t*8*3600
式中q3—施工现场生活用水量（L/S）
P1—施工现场高峰昼夜人数
N3—施工现场用水定额（20～60L/人＊班）
t—每天工作班数,取2
K4—施工现场用水不均衡系数
所以q3＝2000×40×1.4/(2×8×3600)＝1.941L/S
d.生活区生活用水量
q4=P2×N4×K5/24*3600
式中q4—生活区生活用水（L/S）
P2—生活区人数
N4—生活区昼夜全部生活用水定额
K5—生活区用水不均衡系数
q4=200×100×1.5/24*3600
=0.34/S
e.消防用水量
查表知：q5=10L/S
f.总用水量计算
q1 +q2＋q3＋q4 ＝0.34+1.94+21.6= 45.5L/S
因为q1 +q2＋q3＋q4＞ q5
所以 Q＝45.5L/S
2）管径选择：
经查表得知：管径选用d=125mm的钢管，为防止冬期受冻，水管采用暗管，埋深800mm。
9.1.4消防泵房设计
1）水箱容积
由于是临时消防系统，考虑两个着火点水箱容积按30分钟室内消防用水量考虑。
每个临时消防水箱有效容积采用40m3（4m*4m*2.5m），材质为5mm厚焊接钢板水箱，焊接连接，内置加强筋。可以满足单台水泵(消防水泵)30分钟吸水量、且正常情况下系统注满水后，水泵为补水状态，水池能满足使用。
2）消防给水加压泵的确定
消防水泵选择，消防水泵的扬程计算公式如下：
H＝H1＋H2＋H3
H为水泵扬程（ｍ）
H1为水泵吸水口到最不利点高差（ｍ）
H2为管道水头损失（ｍ）。可详细进行管网水力计算或简单地按H1的10％计算。
H3为最不利用水点出水水压（ｍ），根据设计规范，取25ｍ
本建筑物高度按99.90ｍ考虑，室内消防水泵扬程计算如下：
H＝H1＋H2＋H3
H1取99.90ｍ
H2＝H１×10％＝10m
H3 ＝25m
H＝H1＋H2＋H3＝99.90+10+25=135 m
水泵选型根据以上计算，室内消防及施工用水加压泵的流量为45.5L/S、扬程136米、功率95KW，设计选用IS125-100-315型立式多级分段式离心泵，共2台。临时消防泵房内分别设置两台消防水泵，互为备用，设计流量为灭火与临时用水不同步，设计扬程不低于135米。
考虑到供水压力过高，每层连接消火栓和供水阀门前应加减压孔板。
由于两个临时消防泵房供水面积差不多,楼层的高度相同,所以两个消防水泵泵房水泵的选型也相同.
1.2临时给水施工工艺
1.2.1施工要求
消火栓系统管道≥DN65采用焊接连接，小于DN65的采用丝扣连接。焊接钢管进场后要除锈刷漆，防锈漆两道。
室外临时消防管网采用直埋敷设，埋设前应做防腐处理。根据相关标准冻土深度为800mm，管道埋设在800mm以下。
管道支吊架安装应根据管道规格，按照规范进行安装，安装时必须拉线调直，保证管道安装的安全性、合理性。
焊接连接管径大于DN100时，管道需要开坡口，焊口应顺直，不能有夹渣、咬口等质量问题，焊接支管时应采用内插法进行开洞焊接。焊口部位在压力试验完成后刷两道防锈漆。管道暗埋部分在埋地之前应刷防腐漆两道。
管道丝接根据管径不同套丝长度不同，管道连接好后外露丝扣麻丝清理干净，试压合格后接头部位刷防锈漆两道。
管道安装完成后要进行压力试验、冲洗，验收合格后再进行下道工序。
1.2.2保温
临时明装管道冬季保温，保温采用50mm带铝箔超细玻璃棉管壳，外缠玻璃丝布，镀锌铁丝绑扎；明装给水设备及临时消防水箱采用50mm厚橡塑海绵保温，消防水箱间且考虑冬季电热油汀采暖。
1.2.3施工进度及劳动力计划
施工队伍应根据项目总经理部要求结合土建工程进度，制订临时用水施工进度计划及劳动力计划。合计40人工作20天。其中焊工10人，管道工20人，力工10人。楼内消防管道施工根据土建施工进度，逐步延伸至结构最顶层。
1.2.4 施工机具安排
表4-6-9-1 临时用水主要施工机具
序号
机具名称
规格
单位
数量
1
砂轮切割机
SQC400
台
3
2
煨管器

套
3
3
电焊机
300-500A
台
3
4
气焊工具

套
3
5
电锤
TE24S
台
3
6
台钻
φ16mm
台
3
7
电动套丝机

台
3
8
手动打压泵

台
3
9
倒链
1-1.5T
台
3
10
链条管钳
24”-36”
把
6
11
小型挖掘机

台
1

1.2.5水压试验
所有给水管道应进行水压试验，给水管试水压力按工作压力的1.5倍﹙2.0MPa﹚进行，降至工作压力观察30min不渗不漏为合格。
1.2.6质量管理及技术资料管理
本工程临水临电执行唐山市施工现场临时用水、用电的有关规定。施工单位应按GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》中的有关质量要求进行施工。
施工单位应及时认真地按要求编制、填写与整理隐蔽工程记录等，确保工程竣工后的清理工作的顺利进行。
1.3施工现场排水施工
1.3.1施工现场排水总平面设计施工
本工程沿围墙边和道路边设置排水沟，将生产污水、雨水有组织排入市政污水管井。
施工现场设置临时厕所，厕所设化粪池，污水经化粪池处理后排至市政污水管网，污物由当地环卫部门抽走。化粪池施工具体参见华北标91SB4-1。生活区设置食堂，食堂排水排至隔油池，经隔油池处理后污水排至市政排污管道，污物由当地环卫部门抽走。
楼内生产废水汇集至地下集水井, 集水井内设置两台排污泵(一用一备),通过水龙带将水排至工地的沉淀池内,经沉淀后排入室外污水井。
试验室的排水和消防蓄水池泻水分别设独立排水管排至市政污水管道。施工现场产生的污水通过沉淀池与现场排水沟相连，污水经沉沙池沉淀后排入市政污水管道，不能直接排至市政管网的通过污水泵提升至市政污水井。
排水管道采用U-PVC管粘接连接，埋地敷设。
1.3.2灌水试验
所有排水管道应进行灌水试验，排水管注水高于地面，15min不渗不漏为合格。
1.4 临时用水系统的维护与管理
1.4.1施工时应注意保证消防管路畅通，消火栓箱内设施完备且箱前道路畅通，无阻塞或堆放杂物。
1.4.2消防水泵设专线用电、专人管理、专职看护和维护人，看护和维护人应掌握系统原理，应具备及时处理突发事件的能力。
1.4.3必须由专人负责现场临水的管理和日常维护工作，保证系统的正常运行，切断临水必须由专人负责，任何个人严禁随意乱动临水阀门。
1.4.4施工用水竖管及消防竖管在上层楼板浇注前应及时接高，并按每施工两层时接高两层进行。
1.4.5应加强现场厕所的卫生管理，及时冲洗、清扫，保持整洁、无臭味散发。
1.4.6现场平面应及时清扫，保证干净、无积水。
1.4.7设专人清理排水沟，及时清运。
1.5节约用水措施
1.5.1各个施工用水点作到人走水关，杜绝长流水现象发生。
1.5.2对于有渗漏的管线及截门应及时进行维修，保证正常供水并防止浪费厉行节约。
1.6附图
施工现场临时用水平面布置图见图。
施工现场临时用水系统图见图
