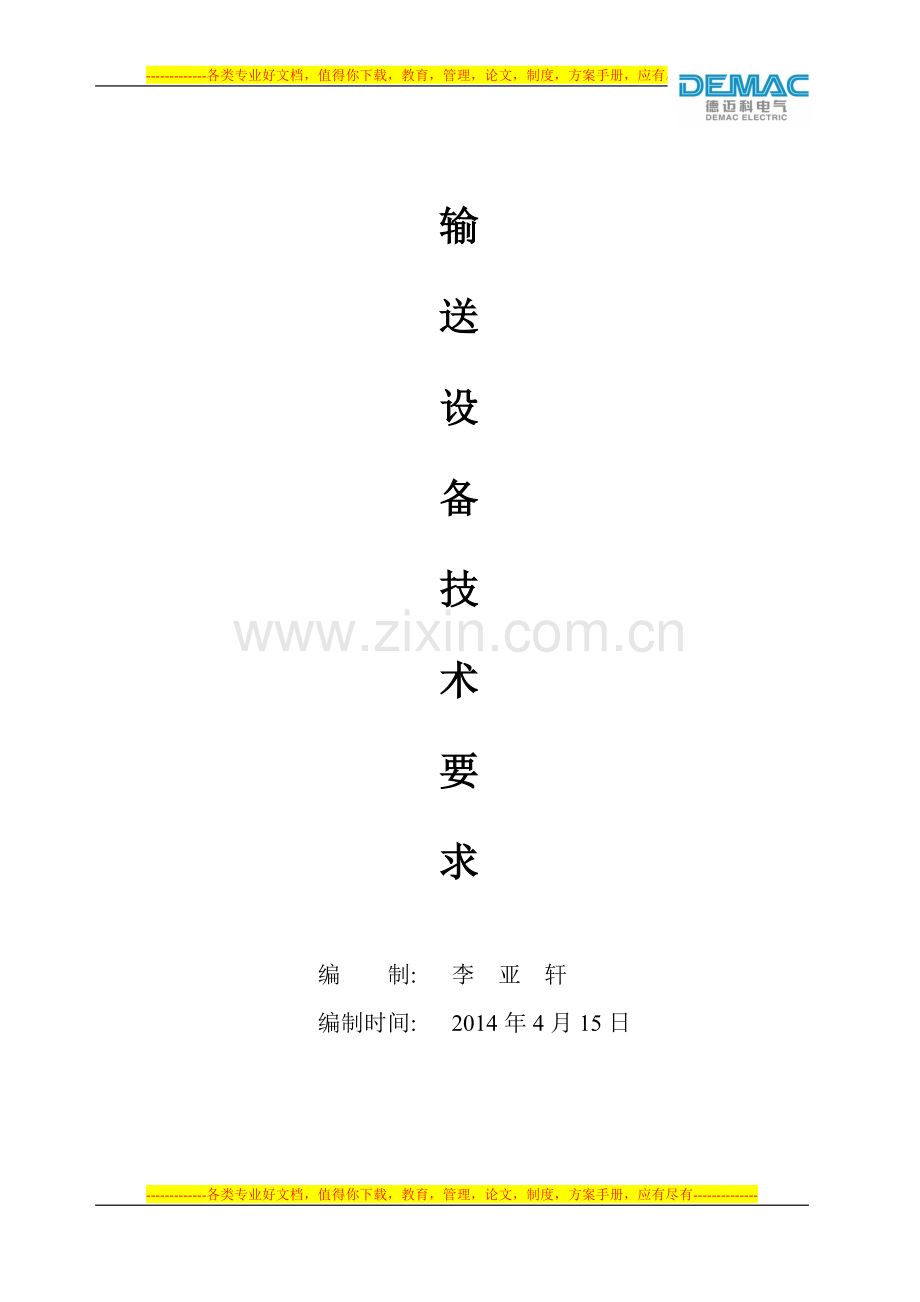

输
送
设
备
技
术
要
求

编 制: 李 亚 轩
编制时间: 2014年4月15日

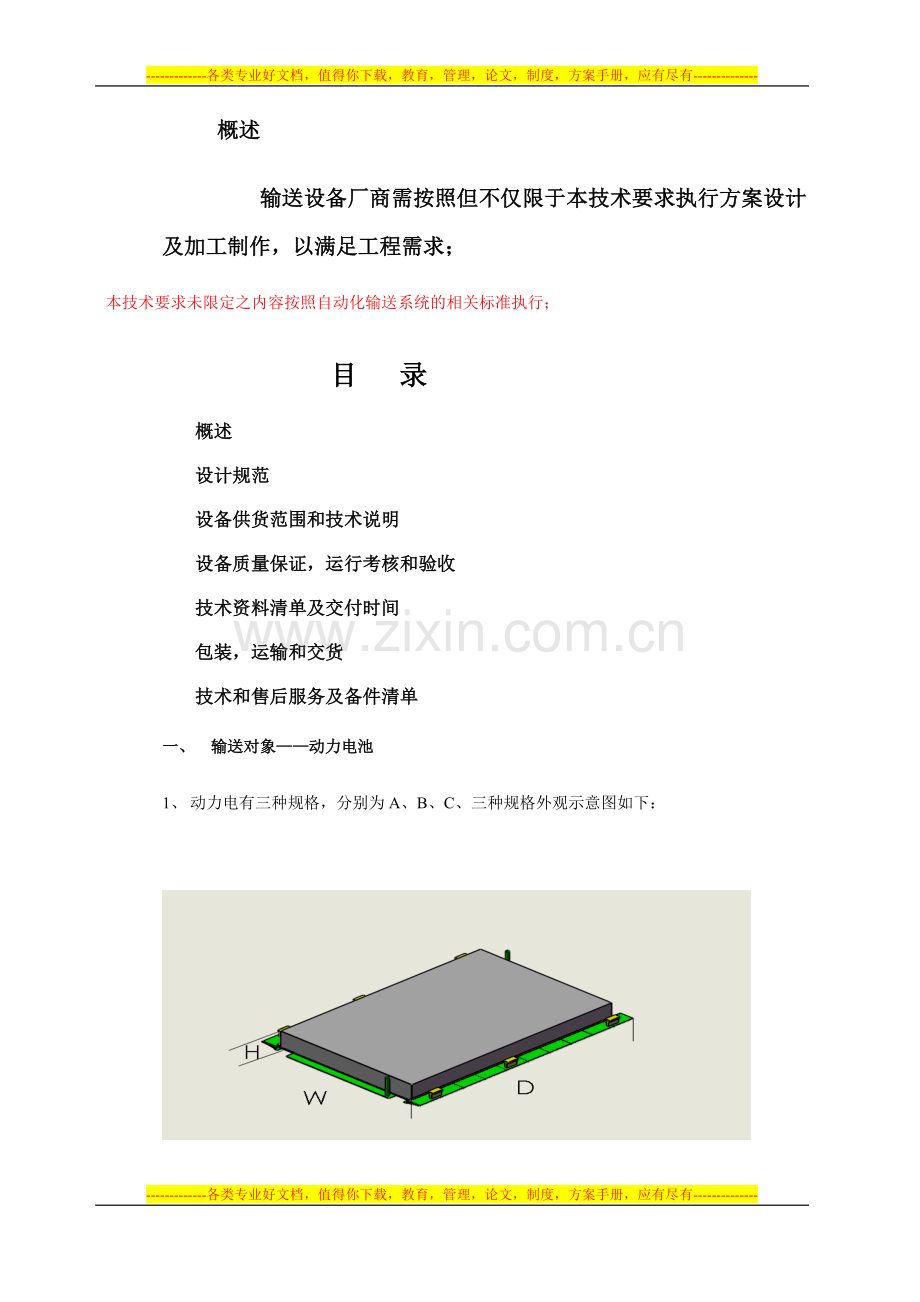

概述
输送设备厂商需按照但不仅限于本技术要求执行方案设计及加工制作，以满足工程需求；
本技术要求未限定之内容按照自动化输送系统的相关标准执行；

目 录
概述
设计规范
设备供货范围和技术说明
设备质量保证，运行考核和验收
技术资料清单及交付时间
包装，运输和交货
技术和售后服务及备件清单
一、 输送对象——动力电池
1、 动力电有三种规格，分别为A、B、C、三种规格外观示意图如下：
D
W

外观示意图
2、 说明
Ø 三种规格W方向均为1100mm；
Ø 三种规格H方向均为145mm；（定位销达到165）
Ø 三种规格D方向分别为1540mm，1690mm，1790mm；
Ø 最大重量380KG；
Ø 详细请参见附件电池CAD图纸；
一、 上层输送系统布局图

设备供货范围技术说明

1、 链条输送机
Ø 尺寸 : L 2100×1035×1600 （以详细设计为准）；
Ø 数量：1台
Ø 形式：无给油链条传动、工业铝材机身、腿架碳钢喷塑、调高地脚镀锌；
Ø 电机品牌：SEW；
Ø 输送速度：12m/min；
Ø 噪音：不大于70db；
Ø 图号：

2、 顶升台
Ø 尺寸：以堆垛机货叉接口及输送机细节设计为准
Ø 数量：1台
Ø 结构形式：电动驱动、主体为碳钢镀锌
Ø 电机品牌：SEW
Ø 噪音：不大于70db
Ø 图号：

3、 链条输送机
Ø 尺寸 : L 2700×W1035×H1600 (以详细设计为准)
Ø 数量：1台
Ø 形式：无给油链条传动、工业铝材机身、腿架碳钢喷塑、调高地脚镀锌、
Ø 电机品牌：SEW
Ø 输送速度：12m/min
Ø 噪音：不大于70db
Ø 图号：

4、 除尘吸灰设备
Ø 尺寸：以输送机细节设计配合为准
Ø 数量：1台
Ø 结构形式：刮板、反向清理毛刷、积尘盘、吸尘器、框架为铝型材、盖板为5mm的茶色有机玻璃
Ø 电机品牌：SEW
Ø 图号：
5、 顶升台
Ø 尺寸：以堆垛机货叉接口及输送机细节设计为准
Ø 数量：1台
Ø 结构形式：电动驱动、主体为碳钢镀锌
Ø 电机品牌：SEW
Ø 噪音：不大于70db
Ø 图号：

6、 链条输送机（第6台—11台同规格输送）
Ø 尺寸 : L 1500×W1185×H1600 (以详细设计为准)
Ø 数量：6台
Ø 形式：无给油链条传动、工业铝材机身、腿架碳钢喷塑、调高地脚镀锌
Ø 电机品牌：SEW
Ø 输送速度：12m/min
Ø 噪音：不大于70db
Ø 图号
7、 调向器
Ø 尺寸 ：以输送机细节设计配合为准
Ø 数量：1套
Ø 形式：电动顶升、180°分度器旋转、支撑框架碳钢喷塑、
Ø 电机品牌：住友
Ø 噪音：不大于70db
Ø 图号
8、 顶升台
Ø 尺寸：以堆垛机货叉接口及输送机细节设计为准
Ø 数量：1台
Ø 结构形式：电动驱动、主体为碳钢镀锌
Ø 电机品牌：SEW
Ø 噪音：不大于70db
Ø 图号：
9、 阻盘器
Ø 尺寸 ：以输送机细节设计配合为准
Ø 数量：1套
Ø 形式：阻挡电池、碳钢喷塑
Ø 噪音：不大于70db
Ø 图号;
10、 顶升台
Ø 尺寸：以堆垛机货叉接口及输送机细节设计为准
Ø 数量：1台
Ø 结构形式：电动驱动、主体为碳钢镀锌
Ø 电机品牌：SEW
Ø 噪音：不大于70db
Ø 图号：
11、 链条输送机
Ø 尺寸 : L 2500×W1035×H1600 (以详细设计为准)
Ø 数量：1台
Ø 形式：无给油链条传动、工业铝材机身、腿架碳钢喷塑、调高地脚镀锌
Ø 电机品牌：SEW
Ø 链条输送：12m/min
Ø 噪音：70db
Ø 图号
12、 入库旋转输送机
Ø 尺寸 : L 2100×W1035×H1600 (以详细设计为准)
Ø 数量：1台
Ø 形式：无给油链条传动、90度旋转、工业铝材机身、腿架碳钢喷塑、调高地脚镀锌
Ø 电机品牌：SEW
Ø 链条输送：12m/min
Ø 噪音：70db
Ø 图号：
13、 链条输送机
Ø 尺寸 : L 2500×W1035×H1600 (以详细设计为准)
Ø 形式：无给油链条传动、工业铝材机身、腿架碳钢喷塑、调高地脚镀锌
Ø 电机品牌：SEW
Ø 链条输送：12m/min
Ø 噪音：70db
Ø 图号：
14、入库旋转输送机
Ø 尺寸 : L 2100×W1035×H1600 (以详细设计为准)
Ø 数量：1台
Ø 形式：无给油链条传动、90度旋转、工业铝材机身、腿架碳钢喷塑、调高地脚镀锌
Ø 电机品牌：SEW
Ø 链条输送：12m/min
Ø 噪音：70db
Ø 图号：
15、车辆限位机构
Ø 尺寸：以车辆尺寸配合设计
Ø 数量: 1套
Ø 形式：碳钢喷塑
Ø 图号：
二、底层输送系统

1、规格板
Ø 尺寸 ：以输送机细节设计配合为准
Ø 数量：1套
Ø 形式：电动顶升、支撑框架碳钢镀锌
Ø 电机品牌：住友
Ø 噪音：不大于70db
2、顶升台
Ø 尺寸：以堆垛机货叉接口及输送机细节设计为准
Ø 数量：1台
Ø 结构形式：电动驱动、主体为碳钢镀锌
Ø 电机品牌：SEW
Ø 噪音：不大于70db
Ø 图号：
3、链条输送机
Ø 尺寸 : L 2100×W1035×H700 (以详细设计为准)
Ø 数量：1台
Ø 形式：无给油链条传动、工业铝材机身、腿架碳钢喷塑、调高地脚镀锌、（规格挡板）
Ø 电机品牌：SEW
Ø 输送速度：12m/min
Ø 噪音：不大于70db
Ø 图号：

4、链条输送机
Ø 尺寸 : L 2100×W1035×H700 (以详细设计为准)
Ø 数量： 1台
Ø 形式：无给油链条传动、工业铝材机身、腿架碳钢喷塑、调高地脚镀锌、（规格挡板）
Ø 电机品牌：SEW
Ø 输送速度：12m/min
Ø 噪音：不大于70db
Ø 图号：

5、调向器
Ø 尺寸 ：以输送机细节设计配合为准
Ø 数量： 1套
Ø 形式：电动顶升、180°分度器旋转、支撑框架碳钢喷塑、
Ø 电机品牌：住友
Ø 噪音：不大于70db
Ø 图号：

6、RGV小车
Ø 尺寸 : 以实际规格为准
Ø 数量：1套
Ø 形式：无给油链条传动、工业铝材机身、走行拖链模式、工业铝材轨道+包胶轮、腿架碳钢喷塑、轨道调高地脚镀锌
Ø 电机品牌：SEW
Ø 输送速度：12m/min
Ø 走行速度：30 m/min
Ø 噪音：不大于70db
Ø 图号：
7、规格板
Ø 尺寸 ：以输送机细节设计配合为准
Ø 数量：1套
Ø 形式：电动顶升、支撑框架碳钢镀锌
Ø 电机品牌：住友
Ø 噪音：不大于70db
Ø 图号：

8 、链条输送机
Ø 尺寸 : L 2500×W1035×H700 (以详细设计为准)
Ø 数量：1台
Ø 形式：无给油链条传动、工业铝材机身、腿架碳钢喷塑、调高地脚镀锌、（规格挡板）
Ø 电机品牌：SEW
Ø 输送速度：12m/min
Ø 噪音：不大于70db
Ø 图号
9、出库旋转输送
Ø 尺寸 : L 2100×W1035×H700 (以详细设计为准)
Ø 数量：1台
Ø 形式：无给油链条传动、90度旋转、工业铝材机身、腿架碳钢喷塑、调高地脚镀锌
Ø 电机品牌：SEW
Ø 链条输送：12m/min
Ø 噪音：不大于70db
10、链条输送机
Ø 尺寸 : L 2000×W1035×H700 (以详细设计为准)
Ø 数量：1台
Ø 形式：无给油链条传动、工业铝材机身、腿架碳钢喷塑、调高地脚镀锌、（规格挡板）
Ø 电机品牌：SEW
Ø 输送速度：12m/min
Ø 噪音：不大于70db
Ø 图号：
11、链条输送机
Ø 尺寸 : L 2500×W1035×H700 (以详细设计为准)
Ø 数量：1台
Ø 形式：无给油链条传动、工业铝材机身、腿架碳钢喷塑、调高地脚镀锌、（规格挡板）
Ø 电机品牌：SEW
Ø 输送速度：12m/min
Ø 噪音：不大于70db
Ø 图号：
12、出库旋转输送
Ø 尺寸 : L 2100×W1035×H700 (以详细设计为准)
Ø 数量：1台
Ø 形式：无给油链条传动、90度旋转、工业铝材机身、腿架碳钢喷塑、调高地脚镀锌
Ø 电机品牌：SEW
Ø 链条输送：12m/min
Ø 噪音：不大于70db
Ø 图号：
13、车辆限位机构
Ø 尺寸：以车辆尺寸配合设计
Ø 数量：1套
Ø 形式：碳钢烤漆
Ø 图号：
三、换电站输送系统

1、穿梭车
Ø 尺寸 : 以实际规格为准
Ø 数量：2套
Ø 形式：伺服驱动、走行拖链模式、工业铝材轨道+包胶轮、腿架碳钢喷塑、轨道调高地脚镀锌、宽度方向斜导板对中、长度方向电动对中（仅满电BUFFER）
Ø 电机品牌：三菱
Ø 输送速度：12m/min
Ø 走行速度：30 m/min
Ø 噪音：不大于70db
Ø 图号：

2、举升机
Ø 尺寸 : 以实际规格为准
Ø 数量 ：2台
Ø 形式：电动驱动、升降拖链模式、机架碳钢喷塑、万向球台加定位销、升降平稳
Ø 电机品牌：SEW
Ø 噪音：不大于70db
Ø 图号：
3、紧急自动销毁箱
Ø 功能 : 侧边电动门、顶部落沙装置、人工清理、堆垛机出库货台
Ø 形式：出库货台、SUS316不锈钢、聚四氟乙烯内衬、外罩碳钢烤漆

四、工程范围
Ø 输送系统的设计、加工制作、包装运输、安装调整、教育培训、售后服务；

五、工程管理事项

Ø 工程进度要求
按照项目总体进度需求，给出输送系统工程进度表（注：合同签订三日内，设备交付日期和未按时交付货物条款见合同）。保证输送系统方案审核、交货、安装完成时间点（在未验收设备之前出现异常见合同条款）。
Ø 汇报机制
每周至少两次进度报告至甲方项目经理处。
Ø 标准规范
设备的设计制造安装和验收应符合下列规范和标准的最新版本及修正本或相当及相比更高的标准等。
《尺寸公差》 GB/1840-92
《非加工面的未注尺寸公差》 GB6416-1986

项目发货
发货前需提前3日以邮件方式向我方确认。
Ø 质量保证
乙方保证货物采用最新的材料和工艺制成，全新，未使用过，完全符合规定的质量、规格和性能，（乙方保证设备在正确安装，正常使用和维护的情况下，自安装调试结束验收合格之日起12个月内为保修期），在设备运抵现场后由甲方通知乙方人员进厂安装调试，乙方接通知后三天内安装人员到达现场。
Ø 包装运输
设备由乙方负责按如下方法包装：木箱或简易包装，包装费用由乙方承担；
乙方对设备的包装应足以经受本合同约定的运输方式而保护设备不受损害；
运输方式和费用：由乙方自行确定和支付运输费用；
设备运抵工厂后设备的卸车由甲方承担，乙方负责拆箱及安装。
Ø 技术和售后
卖方派工程技术人员、安装调试人员到买方现场负责安装及调试。
安装调试期间缺少的备品备件由卖方负责提供。
培训：设备安装调试结束后，卖方对买方相关人员进行培训。培训内容包括设备：操作方法、维护方法等。培训结果：操作人员能熟练掌握操作技术；维修人员能够对设备进行正常的维护和常见故障的排除。
跟班培训：设备调试完毕投入正常运行后，卖方的技术人员在买方现场跟班保运服务和培训，使买方操作人员能熟练掌握开机技术及维修人员能保证设备正常运行。
产品在使用的任何阶段，若在电话联络沟通后用户方有解决不了的问题，接通知后，卖方技术人员将在48小时内赶到用户现场（春节假期除外），解除后顾之忧。
乙方负责免费提供全套的中文技术操作手册，使用说明书。

Ø 验收机制
在设备调试稳定后，72小时观察设备运行情况，满足电池的运输要求，所有的动作步骤能满足电池的运送和堆垛机的叉取，给予验收。（注：如果在运送过程中出现大距离的偏移或导致整个系统无法正常工作的，此种情况将属于不能满足系统的正常运行，将不给予验收。）

六、项目文件
《输送技术方案》 ： 合同签订后5日内；
《输送加工过程质检表》 交货时一同提供；
《发货清单》 ： 交货时一同提供；
《输送安装质检表》 ： 安装完成后提供；
《土建技术要求》 ： 合同签订后5日内；
《输送工程进度表》 ： 合同签订后3日内；
《输送进度报告》 ： 每周2次
《输送验收报告》 ： 交货时提供
《安装操作手册》 ： 交货时提供
《维修手册 》 ： 交货时提供
