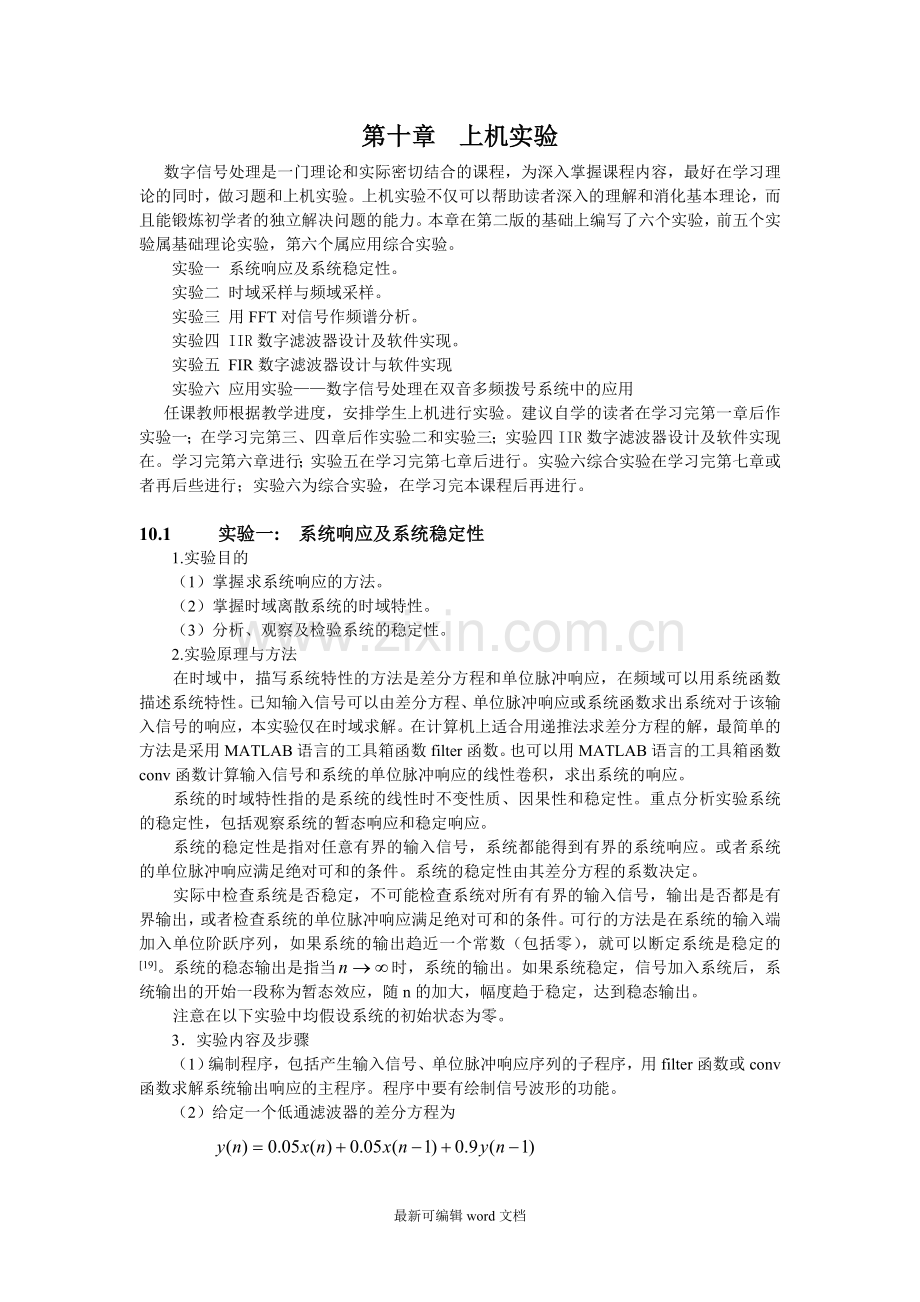

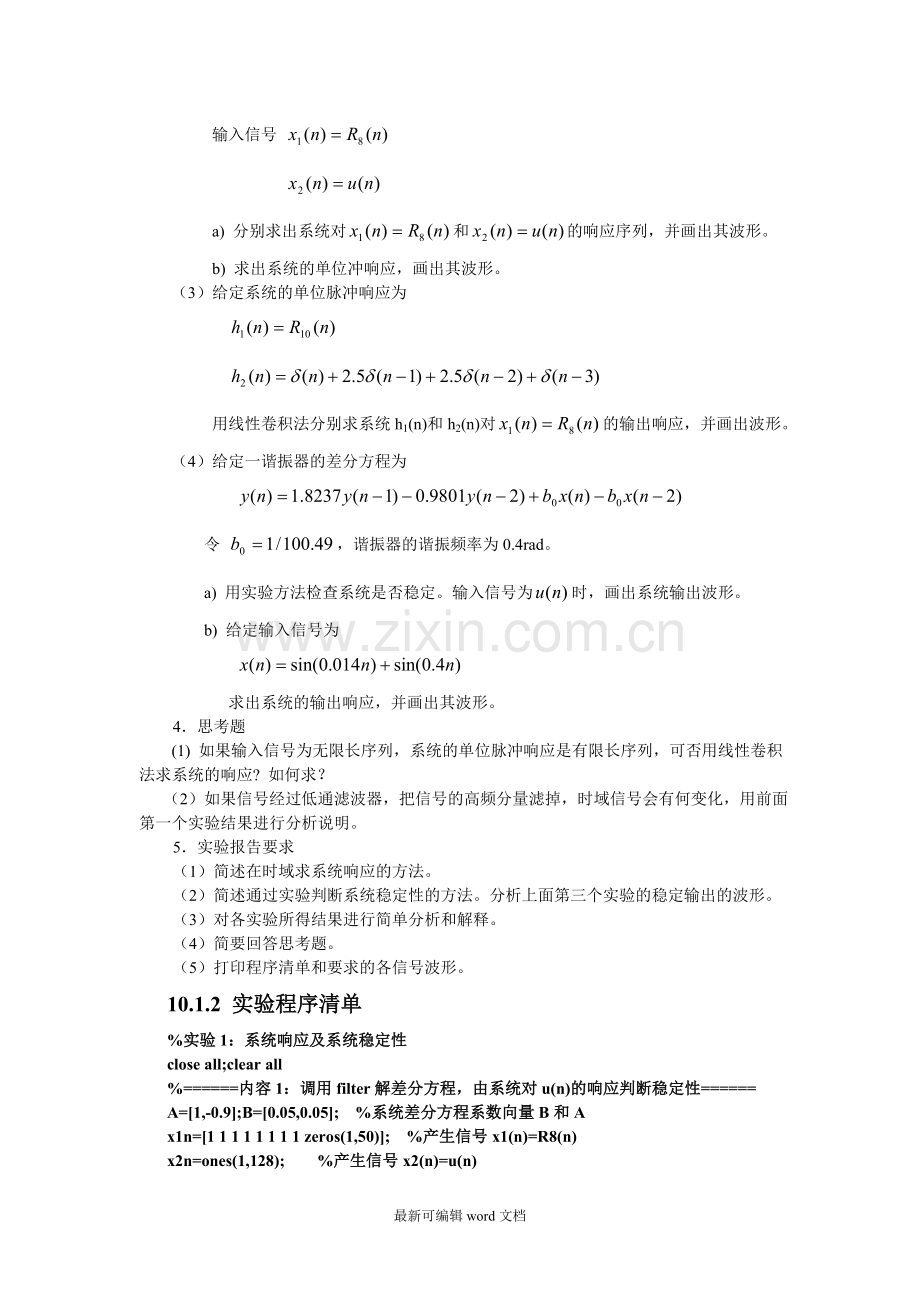

第十章 上机实验 数字信号处理是一门理论和实际密切结合的课程，为深入掌握课程内容，最好在学习理论的同时，做习题和上机实验。上机实验不仅可以帮助读者深入的理解和消化基本理论，而且能锻炼初学者的独立解决问题的能力。本章在第二版的基础上编写了六个实验，前五个实验属基础理论实验，第六个属应用综合实验。实验一 系统响应及系统稳定性。实验二 时域采样与频域采样。实验三 用FFT对信号作频谱分析。实验四 IIR数字滤波器设计及软件实现。实验五 FIR数字滤波器设计与软件实现实验六 应用实验数字信号处理在双音多频拨号系统中的应用 任课教师根据教学进度，安排学生上机进行实验。建议自学的读者在学习完第一章后作实验一；在学习完第三、四章后作实验二和实验三；实验四IIR数字滤波器设计及软件实现在。学习完第六章进行；实验五在学习完第七章后进行。实验六综合实验在学习完第七章或者再后些进行；实验六为综合实验，在学习完本课程后再进行。10.1 实验一: 系统响应及系统稳定性1.实验目的（1）掌握求系统响应的方法。（2）掌握时域离散系统的时域特性。（3）分析、观察及检验系统的稳定性。2.实验原理与方法在时域中，描写系统特性的方法是差分方程和单位脉冲响应，在频域可以用系统函数描述系统特性。已知输入信号可以由差分方程、单位脉冲响应或系统函数求出系统对于该输入信号的响应，本实验仅在时域求解。在计算机上适合用递推法求差分方程的解，最简单的方法是采用MATLAB语言的工具箱函数filter函数。也可以用MATLAB语言的工具箱函数conv函数计算输入信号和系统的单位脉冲响应的线性卷积，求出系统的响应。系统的时域特性指的是系统的线性时不变性质、因果性和稳定性。重点分析实验系统的稳定性，包括观察系统的暂态响应和稳定响应。系统的稳定性是指对任意有界的输入信号，系统都能得到有界的系统响应。或者系统的单位脉冲响应满足绝对可和的条件。系统的稳定性由其差分方程的系数决定。实际中检查系统是否稳定，不可能检查系统对所有有界的输入信号，输出是否都是有界输出，或者检查系统的单位脉冲响应满足绝对可和的条件。可行的方法是在系统的输入端加入单位阶跃序列，如果系统的输出趋近一个常数（包括零），就可以断定系统是稳定的19。系统的稳态输出是指当时，系统的输出。如果系统稳定，信号加入系统后，系统输出的开始一段称为暂态效应，随n的加大，幅度趋于稳定，达到稳态输出。注意在以下实验中均假设系统的初始状态为零。3实验内容及步骤（1）编制程序，包括产生输入信号、单位脉冲响应序列的子程序，用filter函数或conv函数求解系统输出响应的主程序。程序中要有绘制信号波形的功能。（2）给定一个低通滤波器的差分方程为 输入信号 a) 分别求出系统对和的响应序列，并画出其波形。 b) 求出系统的单位冲响应，画出其波形。（3）给定系统的单位脉冲响应为 用线性卷积法分别求系统h1(n)和h2(n)对的输出响应，并画出波形。（4）给定一谐振器的差分方程为 令 ，谐振器的谐振频率为0.4rad。 a) 用实验方法检查系统是否稳定。输入信号为时，画出系统输出波形。 b) 给定输入信号为 求出系统的输出响应，并画出其波形。4思考题(1) 如果输入信号为无限长序列，系统的单位脉冲响应是有限长序列，可否用线性卷积法求系统的响应? 如何求？ （2）如果信号经过低通滤波器，把信号的高频分量滤掉，时域信号会有何变化，用前面 第一个实验结果进行分析说明。5实验报告要求（1）简述在时域求系统响应的方法。（2）简述通过实验判断系统稳定性的方法。分析上面第三个实验的稳定输出的波形。 （3）对各实验所得结果进行简单分析和解释。（4）简要回答思考题。（5）打印程序清单和要求的各信号波形。10.1.2 实验程序清单%实验1：系统响应及系统稳定性close all;clear all%=内容1：调用filter解差分方程，由系统对u(n)的响应判断稳定性=A=1,-0.9;B=0.05,0.05; %系统差分方程系数向量B和Ax1n=1 1 1 1 1 1 1 1 zeros(1,50); %产生信号x1(n)=R8(n)x2n=ones(1,128); %产生信号x2(n)=u(n)hn=impz(B,A,58); %求系统单位脉冲响应h(n)subplot(2,2,1);y=h(n);tstem(hn,y); %调用函数tstem绘图title(a) 系统单位脉冲响应h(n);box ony1n=filter(B,A,x1n); %求系统对x1(n)的响应y1(n)subplot(2,2,2);y=y1(n);tstem(y1n,y);title(b) 系统对R8(n)的响应y1(n);box ony2n=filter(B,A,x2n); %求系统对x2(n)的响应y2(n)subplot(2,2,4);y=y2(n);tstem(y2n,y);title(c) 系统对u(n)的响应y2(n);box on%=内容2：调用conv函数计算卷积=x1n=1 1 1 1 1 1 1 1 ; %产生信号x1(n)=R8(n)h1n=ones(1,10) zeros(1,10);h2n=1 2.5 2.5 1 zeros(1,10);y21n=conv(h1n,x1n);y22n=conv(h2n,x1n);figure(2)subplot(2,2,1);y=h1(n);tstem(h1n,y); %调用函数tstem绘图title(d) 系统单位脉冲响应h1(n);box onsubplot(2,2,2);y=y21(n);tstem(y21n,y);title(e) h1(n)与R8(n)的卷积y21(n);box onsubplot(2,2,3);y=h2(n);tstem(h2n,y); %调用函数tstem绘图title(f) 系统单位脉冲响应h2(n);box onsubplot(2,2,4);y=y22(n);tstem(y22n,y);title(g) h2(n)与R8(n)的卷积y22(n);box on%=内容3：谐振器分析=un=ones(1,256); %产生信号u(n)n=0:255;xsin=sin(0.014*n)+sin(0.4*n); %产生正弦信号A=1,-1.8237,0.9801;B=1/100.49,0,-1/100.49; %系统差分方程系数向量B和Ay31n=filter(B,A,un); %谐振器对u(n)的响应y31(n)y32n=filter(B,A,xsin); %谐振器对u(n)的响应y31(n)figure(3)subplot(2,1,1);y=y31(n);tstem(y31n,y);title(h) 谐振器对u(n)的响应y31(n);box onsubplot(2,1,2);y=y32(n);tstem(y32n,y);title(i) 谐振器对正弦信号的响应y32(n);box on functiontstem(xn,yn)%时域序列绘图函数%xn:信号数据序列，yn:绘图信号的纵坐标名称（字符串）n=0:length(xn)-1;stem(n,xn,.);boxonxlabel(n);ylabel(yn);axis(0,n(end),min(xn),1.2*max(xn)10.1.3 实验程序运行结果及分析讨论程序运行结果如图10.1.1所示。实验内容（2）系统的单位冲响应、系统对和的响应序列分别如图(a)、(b)和(c)所示；实验内容（3）系统h1(n)和h2(n)对的输出响应分别如图(e)和(g)所示；实验内容（4）系统对和的响应序列分别如图(h)和(i)所示。由图(h)可见，系统对的响应逐渐衰减到零，所以系统稳定。由图(i)可见，系统对的稳态响应近似为正弦序列，这一结论验证了该系统的谐振频率是0.4 rad。图10.1.110.1.4 简答思考题(1) 如果输入信号为无限长序列，系统的单位脉冲响应是有限长序列，可否用线性卷积法求系统的响应。对输入信号序列分段；求单位脉冲响应h(n)与各段的卷积；将各段卷积结果相加。具体实现方法有第三章介绍的重叠相加法和重叠保留法。 （2）如果信号经过低通滤波器，把信号的高频分量滤掉，时域信号的剧烈变化将被平滑，由实验内容（1）结果图10.1.1(a)、(b)和(c)可见，经过系统低通滤波使输入信号、和的阶跃变化变得缓慢上升与下降。此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好最新可编辑word文档
