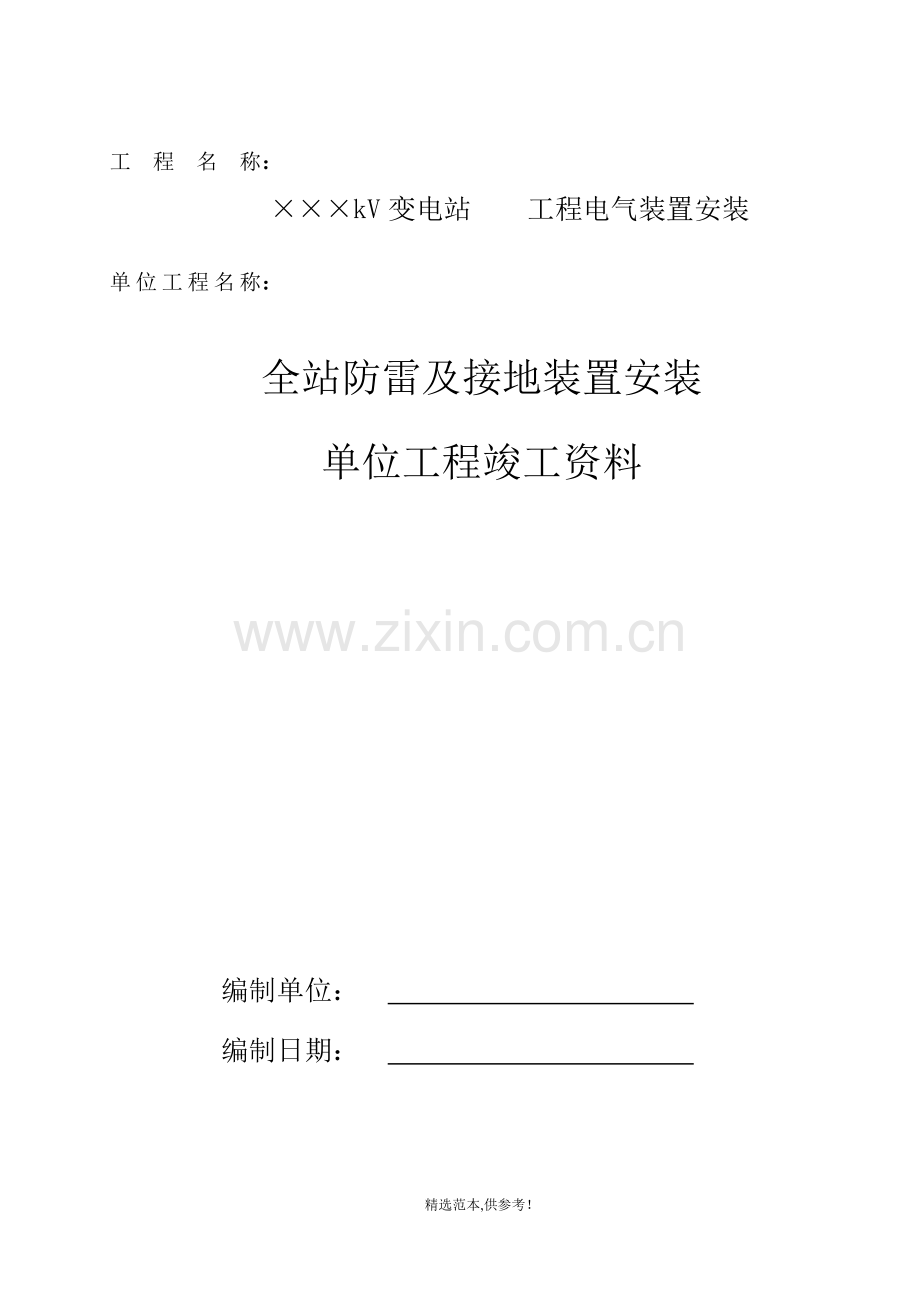

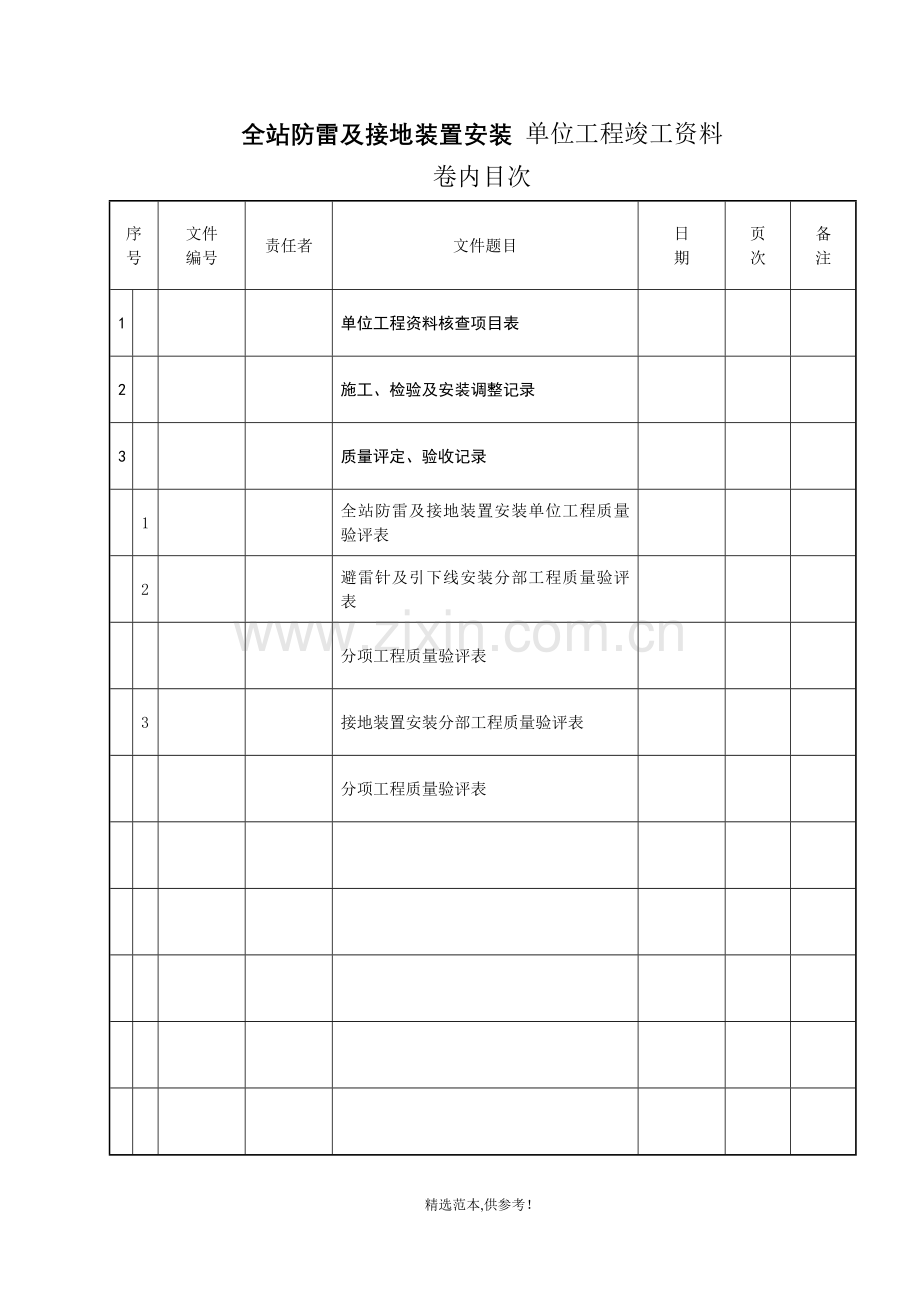

工　程　名　称：　　×××kV变电站　　工程电气装置安装单位工程名称：全站防雷及接地装置安装单位工程竣工资料编制单位：　　　　　　　　　　　编制日期：　　　　　　　　　　　全站防雷及接地装置安装单位工程竣工资料卷内目次序号文件编号责任者文件题目日期页次备注 1 单位工程资料核查项目表 2 施工、检验及安装调整记录 3 质量评定、验收记录 1 全站防雷及接地装置安装单位工程质量验评表 2 避雷针及引下线安装分部工程质量验评表分项工程质量验评表 3 接地装置安装分部工程质量验评表分项工程质量验评表全站防雷及接地装置安装单位工程资料核查表序号资料名称应有份数实有份数备注 1 施工、检验及安装调整记录 1 屋外接地装置隐蔽前检查（签证）记录 Q/CSG表8.0.1 2 避雷针及接地引下线检查（签证）记录 Q/CSG表8.0.2 3 接地电阻测量记录（局部） Q/CSG表8.0.3 2 质量检验及评定记录 1 单位工程质量验评表 Q/CSG 表8 2 分部工程质量验评表 3 分项工程质量验评表质检机构核查结论签　　　　名施工单位年月日监理年月日屋外接地装置隐蔽前检查（签证）记录表号：Q/CSG表8.0.1 检查范围检验项目检验结果备注接地沟深度　　　　　　　　　　　　m 水平接地体材质、规格垂直接地体材质、规格接地装置连接方法接地体搭接长度接地体焊接面数水平与垂直接地体连接方法焊接处的防腐措施接地装置顶面距地面高度　　　　　　　　　　　　m 沟内有无石块、建筑垃圾接地装置布置图应有份数实有份数隐蔽前检查结论： (经检查，上列屋外接地装置隐蔽前检查项目，施工质量符合规范规定，可以隐蔽。但回填土中不应含有石块及建筑垃圾，回填后应分层夯实) 质检机构验收意见签名施工队年　月日项目部年　月日监理年　月日避雷针及接地引下线检查（签证）记录表号：Q/CSG表8.0.2 接闪器安装高度　　　　　m 接闪器材质避雷针长度　　　　　m 引下线材质规格 mm 引下线根数引下线固定点最大距离　　　　　m 水平接地体材质规格 mm 垂直接地体材质规格 mm 引下线搭接最小长度 mm 检验项目检验结果备注避雷针与引下线连接方式接地沟深度　　　　　　　　　　　m 接地装置连接方法接地体搭接长度　　　　　　　　　　　mm 接地体焊接面数水平与垂直接地体连接方法焊接处的防腐措施接地装置顶面距地面高度　　　　　　　　　　　m 沟内无石块、建筑垃圾接地装置与道路的距离　　　　　　　　　　　m 接地装置与主接地网的距离　　　　　　　　　　　m 避雷针接地装置接地电阻　　　　　　　　　　　Ω 隐蔽前检查结论： (经检查，上列接地装置隐蔽前检查项目，施工质量符合规范规定，可以隐蔽。但回填土中不应含有石块及建筑垃圾，回填后应分层夯实) 验收单位验收意见签名施工队年　月日项目部年　月日监理年　月日接地电阻（局部）测量签证记录表号：Q/CSG表8.0.3 测量范围测量日期接地电阻测量方法、技术参数及接线示意图（后附测量报告）：测量前5日内有未下过雨、雪测量时环境温度　　　　　℃ 使用仪表规格型号编号及使用有效期接地电阻设计值 Ω 接地电阻实测值　Ω 质检机构验　收结论签名测量单位年　月日监理年　月日全站防雷及接地装置安装　单位工程质量验收评定表工程编号：8 　　　　　　　　　　　　　表号：Q/CSG表8 序号分部工程名称评定结果备注 1 避雷针及接地引下线安装 Q/CSG表8.1 2 接地装置安装 Q/CSG表8.2 应有资料份实有资料份资料核查结论有未因施工的原因造成设备严重损坏有未发生过因接地及短路事故造成设备严重损坏验收结论：质检机构质量验收评定意见签名施工队年　月日项目部年　月日监理年　月日避雷针及引下线安装　分部工程质量验收评定表工程编号：8-1 　　　　　　　　　　　　表号：Q/CSG　表8.1 序号分项工程名称性质评定结果备注 1 避雷针及引下线安装主要 Q/CSG　表8.1.1 验收结论：质检机构质量验收评定意见签　　名施工队年　月日项目部年　月日监理年　月日避雷针及引下线安装　分项工程质量检验评定表工程编号：8-1-1　　　　　　　　　　　　　　　　　　　　　　　表号：Q/CSG　表8.1.1 产品型号出厂编号制造厂家安装位置工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值引下线安装引下线截面积主要 mm2 符合设计用尺检查引下线距墙壁距离 mm 10～15 引下线紧固件及固定主要镀锌、牢固观察并扳动检查引下线及固定装置的防腐层完好观察检查引下线与接地装置连接螺栓连接牢固用力矩扳手检查接地装置安装独立避雷针及其接地装置与道路或建筑物的出入口距离主要 m ＞3 用尺检查独立避雷针接地装置与接地网的地中距离架构或屋顶上避雷针集中接地装置设施主要符合设计对照图纸检查其他避雷针与主接地网连接处距35kV及以下设备与主接地网连接处沿接地体的长度 m ≥15 用尺检查避雷针或防雷金属网与建筑物顶部其它金属物体连接牢固且连成一体导通检查避雷针架构上的照明电缆金属护层或金属管接地牢固且导通良好扳动并导通检查照明电缆埋入地中的长度主要 m ＞10 用尺检查接地电阻主要符合设计检查试验记录　验收结论：质检机构质量检验评定意见签　　　　　　　名班　　组年　　月　　日施工队年　　月　　日项目部年　　月　　日监理年　　月　　日接地装置安装　分部工程质量验收评定表工程编号：8-2 　　　　　　　　　　　　表号：Q/CSG　表8.2 序号分项工程名称性质评定结果备注 1 屋外接地装置安装主要 Q/CSG表8.2.1 2 屋内接地装置安装主要 Q/CSG表8.2.2 验收结论：质检机构质量验收评定意见签　名施工队年　月日项目部年　月日监理年　月日屋外接地装置安装　分项工程质量检验评定表工程编号：8-2-1　　　　　　　　　　　　　　　　　　　　　表号：Q/CSG表8.2.1 安装位置工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值垂直接地体制作及敷设材料规格主要符合设计对照图纸检查镀锌件表面检查镀锌层表面完好观察检查接地体（顶面）埋深主要 mm ≥600 用尺检查接地体间距离 ≥2倍接地体长度水平接地体敷设扁钢截面及厚度主要符合设计对照图纸检查接地体入地下最高点与地面距离（埋深）主要 mm ≥600 用尺检查通过公路处接地体的埋设深度符合设计接地体外缘闭合角形状圆弧形观察检查接地体圆弧弯曲半径 1/2均压带间距离用尺检查相邻两接地体间距离 m 符合设计（或 ≥ 5）接地体与建筑物距离符合设计对照图纸检查通过公路、铁路、管道等交叉处及可能遭机械损伤处穿钢管保护观察检查通过墙壁时穿钢管保护接地体引出线的防腐措施刷防腐漆引向建筑物的入口处和检修临时接地点标记刷白色底漆并标以黑色“〨”符号采用镀锌件时锌层检查完好屋外接地装置安装　分项工程质量检验评定表工程编号：8-2-1　　　　　　　　　　　　　　　　　　　表号：Q/CSG表8.2.1续工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值接地装置连接搭接长度扁钢与扁钢 ≥2倍宽度，且焊接面≥3面；用尺检查圆钢与圆钢或圆钢与扁钢 ≥6倍圆钢直径扁钢与钢管（角钢）接触部位两侧焊接，并焊以加固卡子观察检查焊接部位表面处理刷沥青漆观察检查焊接部位检查牢固扳动检查与其他接地装置间连接点数点 ≥2 （或按设计规定）观察检查（或对照图纸检查）回填土回填土质无石块、杂物观察检查密实度主要分层夯实接地电阻主要符合设计检查试验记录接地体导通试验检查主要符合规范检查试验记录　验收结论：质检机构质量检验评定意见签　　　　　　　名班　　组年　　月　　日施工队年　　月　　日项目部年　　月　　日监理年　　月　　日屋内接地装置安装　分项工程质量检验评定表工程编号：8-2-2　　　　　　　　　　　　　　　　　　　　　表号：Q/CSG表8.2.2 安装位置工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值接地装置安装支持件安装支持件间距水平直线部分 m 0.5～1.5 用尺检查垂直部分 m 1.5～3 转弯部分 m 0.3～0.5 支持件固定主要牢固扳动检查沿墙壁敷设与墙壁间距 mm 10～15 用尺检查距地面高度 mm 250～300 穿越建筑物伸缩缝或沉降缝处采取补偿措施观察检查穿过墙壁、楼板处主要穿管保护引向建筑物的入口处和检修临时接地点标记主要刷白色底漆并标以黑色“〨”符号连接临时接地线用的接线板和螺栓齐全观察检查接地体连接连接方式搭接焊观察检查扁钢搭接长度 ≥2 倍宽度用尺检查焊接面数面 ≥3 观察检查焊接部位检查主要牢固扳动检查焊接后表面处理刷防腐漆观察检查与屋外接地装置连接点数主要符合设计或 ≥2点观察检查（或对照图纸检查）其他明敷接地线标志主要 15mm～100mm等宽黄、绿色相间条纹观察检查中性线标志淡蓝色验收结论：质检机构质量检验评定意见签　　　　　　名班　　组施工队项目部监理【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】精选范本,供参考！
