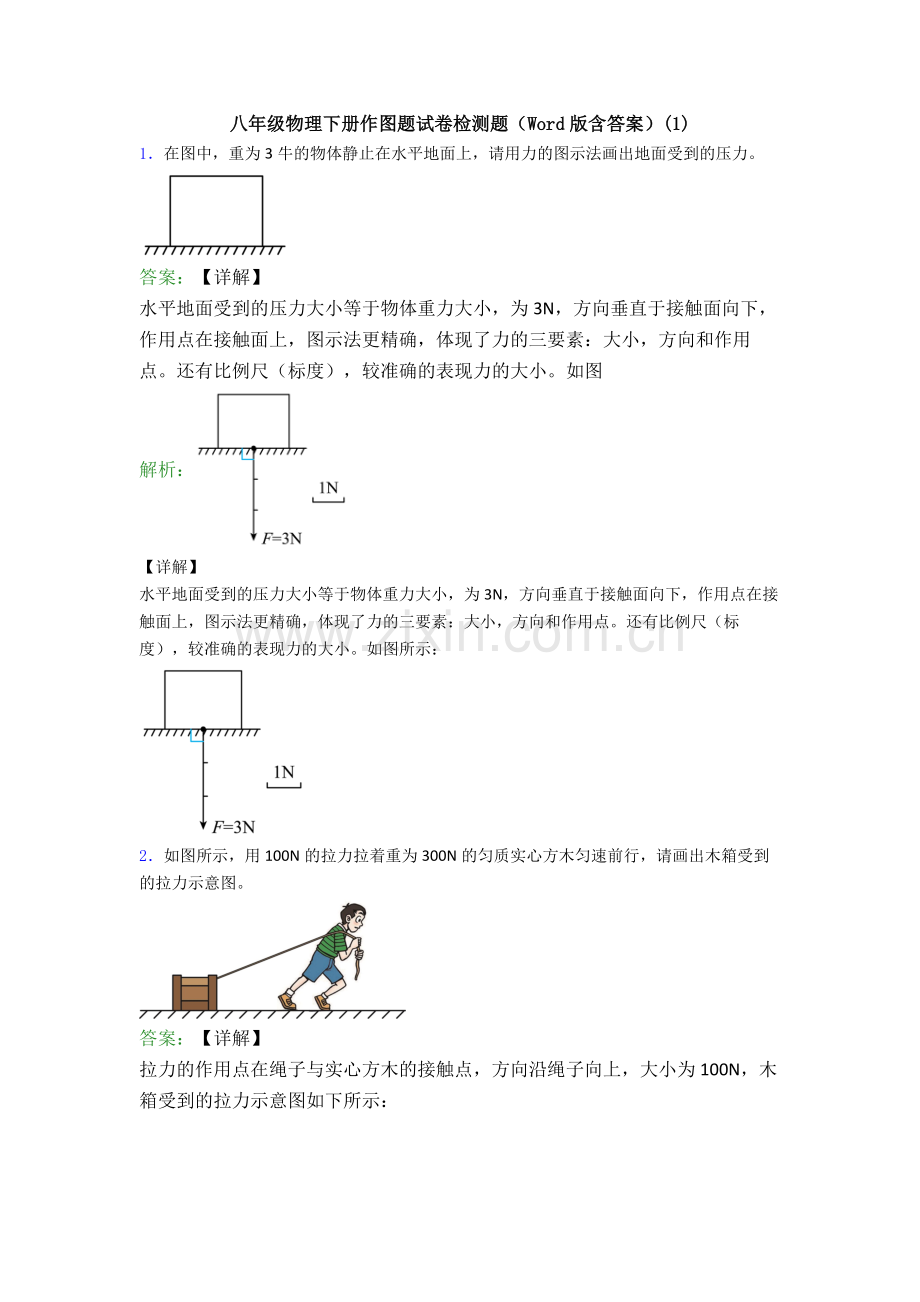

1．在图中，重为3牛的物体静止在水平地面上，请用力的图示法画出地面受到的压力。

答案：【详解】
水平地面受到的压力大小等于物体重力大小，为3N，方向垂直于接触面向下，作用点在接触面上，图示法更精确，体现了力的三要素：大小，方向和作用点。还有比例尺（标度），较准确的表现力的大小。如图
解析：
【详解】
水平地面受到的压力大小等于物体重力大小，为3N，方向垂直于接触面向下，作用点在接触面上，图示法更精确，体现了力的三要素：大小，方向和作用点。还有比例尺（标度），较准确的表现力的大小。如图所示：

2．如图所示，用100N的拉力拉着重为300N的匀质实心方木匀速前行，请画出木箱受到的拉力示意图。

答案：【详解】
拉力的作用点在绳子与实心方木的接触点，方向沿绳子向上，大小为100N，木箱受到的拉力示意图如下所示：
解析：
【详解】
拉力的作用点在绳子与实心方木的接触点，方向沿绳子向上，大小为100N，木箱受到的拉力示意图如下所示：

3．物块A静止在水平地面上，对地面的压力为30牛，请在图中用力的图示法画出它对地面的压力F。

答案：【详解】
先选取标度为15N，然后过压力的作用点（接触面的中点）作垂直于地面向下的力，使线段的长度为标度的2倍，并标明压力F的大小，如下图所示
解析：
【详解】
先选取标度为15N，然后过压力的作用点（接触面的中点）作垂直于地面向下的力，使线段的长度为标度的2倍，并标明压力F的大小，如下图所示

4．如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。（力的作用点画在物体的中心）

答案：【详解】
物体一定受到竖直向下的重力作用，冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上。过物体的中心，分别沿各力的方向画一条有向线段，并分别用G
解析：
【详解】
物体一定受到竖直向下的重力作用，冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上。过物体的中心，分别沿各力的方向画一条有向线段，并分别用G、f和F表示，如图

5．重为10牛的物体静止在斜面上，对斜面的压力为6牛，请用力的图示法在图中画出斜面受到的压力。

答案：【详解】
物体对斜面的压力，作用点在接触面的中点处，方向垂直于斜面向下，大小为；选取标度为，则所画线段长度为标度的两倍。如图所示：
。
解析：
【详解】
物体对斜面的压力，作用点在接触面的中点处，方向垂直于斜面向下，大小为；选取标度为，则所画线段长度为标度的两倍。如图所示：
。
6．如图是是我们经常敲取瓶盖的起子。请在图中画出作用在A点最小的力F及在B点作出阻力F2。

答案：【详解】
由图示可知，O为支点，要使力最小，力臂最长，连接OA为最长的动力臂L，过A点作OA的垂线即为最小的力F，方向向上，在B点作出竖直向下的阻力F2。如下图
解析：
【详解】
由图示可知，O为支点，要使力最小，力臂最长，连接OA为最长的动力臂L，过A点作OA的垂线即为最小的力F，方向向上，在B点作出竖直向下的阻力F2。如下图

7．如图所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动。请在C点画出这个最小力F的示意图，并标出它的力臂L。

答案：【详解】
根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长，连接AC，则AC就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画
解析：
【详解】
根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长，连接AC，则AC就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力；如图所示：

8．如图是生活中用撬棍撬石头的示意图，O是支点，请画出动力F1的力臂l1的示意图。

答案：【详解】
从支点O做力F1作用线的垂线段，即为动力F1的力臂l1,如下图所示：
解析：
【详解】
从支点O做力F1作用线的垂线段，即为动力F1的力臂l1,如下图所示：

9．画出如图所示拉力F的力臂。

答案：【详解】
从支点向力的作用线作垂线，支点到垂足的距离就是力臂。如图所示：
解析：
【详解】
从支点向力的作用线作垂线，支点到垂足的距离就是力臂。如图所示：

10．如图所示，请画出杠杆右端所受竖直向下的拉力的力臂L2。

答案：【详解】
由图知，O为杠杆的支点，物体对杠杆右端拉力方向竖直向下，先反向延长拉力F2画出力的作用线，再由O点作力F2的作用线的垂线，垂线段长即为其力臂，如图
解析：
【详解】
由图知，O为杠杆的支点，物体对杠杆右端拉力方向竖直向下，先反向延长拉力F2画出力的作用线，再由O点作力F2的作用线的垂线，垂线段长即为其力臂，如图

11．若用一个定滑轮和两个动滑轮组成滑轮组提升重物，请你用画线代替绳子，画出最省力的绕线方法。

答案：【详解】
连接动滑轮绳子的段数越多就越省力，图中一个定滑轮和两个动滑轮，要组成最省力的滑轮组，连接时可从定滑轮开始，由内向外依次绕线，如下图所示
解析：
【详解】
连接动滑轮绳子的段数越多就越省力，图中一个定滑轮和两个动滑轮，要组成最省力的滑轮组，连接时可从定滑轮开始，由内向外依次绕线，如下图所示

12．（1）如图所示，用滑轮组提升重50N的物体，绳子能够承受的最大拉力为20N，假设动滑轮重、绳重和摩擦均不计，在图中画出滑轮组绳子的正确绕法并标出拉力方向。

（2）如图所示，小车A与物体B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，请画出此时物体B的受力示意图（力均画在重心上，A表面粗糙）。

答案：（1）绕线正确1分，标记拉力F方向1分。
（2）2个力正确1分，全部正确2分。
【详解】
（1）物体重50N，绳子能够承受的最大拉力为20N，则需要动滑轮上有3股绳，绳子的起点在动滑轮上，作图如下
解析：（1）绕线正确1分，标记拉力F方向1分。

（2）2个力正确1分，全部正确2分。
【详解】
（1）物体重50N，绳子能够承受的最大拉力为20N，则需要动滑轮上有3股绳，绳子的起点在动滑轮上，作图如下

（2）物体B竖直方向受到一个重力和一个支持力，属于一对平衡力；当小车A与正前方的墙碰撞时，物体B由于惯性继续向右运动，此时物体B相对于小车A向右运动，故受到一个向左的摩擦力，作图如下

13．人站在地上用滑轮组拉动物体A，请在图中画出绕绳方法。

答案：【详解】
站在地上拉动滑轮，绳子自由端受到的拉力方向应该是向下的，如下图所示
解析：
【详解】
站在地上拉动滑轮，绳子自由端受到的拉力方向应该是向下的，如下图所示

14．要提升的重物重为500N ，用来串绕滑轮组的绳子能随的拉力是200N请，画出滑轮组的绕线。

答案：【详解】
假设不计动滑轮重力和摩擦，根据 可得
所以承担物重的绳子股数n至少等于3；拉力方向应该向上，依次绕过动滑轮、定滑轮，如图
解析：
【详解】
假设不计动滑轮重力和摩擦，根据 可得

所以承担物重的绳子股数n至少等于3；拉力方向应该向上，依次绕过动滑轮、定滑轮，如图

15．如图所示，某人用滑轮组提起物体，请在图中画出滑轮组最省力的绕线方式。

答案：【分析】
滑轮组绳子的绕法，有两种：一是绳子先系在定滑轮的固定挂钩上，绕过下面的动滑轮，再绕过上面的定滑轮；二是绳子先系在动滑轮的固定挂钩上，绕过定滑轮，然后再绕过动滑轮；滑轮组最省力的绕绳方法，
解析：
【分析】
滑轮组绳子的绕法，有两种：一是绳子先系在定滑轮的固定挂钩上，绕过下面的动滑轮，再绕过上面的定滑轮；二是绳子先系在动滑轮的固定挂钩上，绕过定滑轮，然后再绕过动滑轮；滑轮组最省力的绕绳方法，其实就是寻找连接动滑轮最多的绳子段数。
【详解】
图中滑轮组有两种绕线方法，一种是由两段绳子承担物重，另一种是由三段绳子承担物重；要想最省力，应选用三段绳子承担的绕法，即绳子先系在动滑轮的固定挂钩上，然后依次绕线，如图所示
