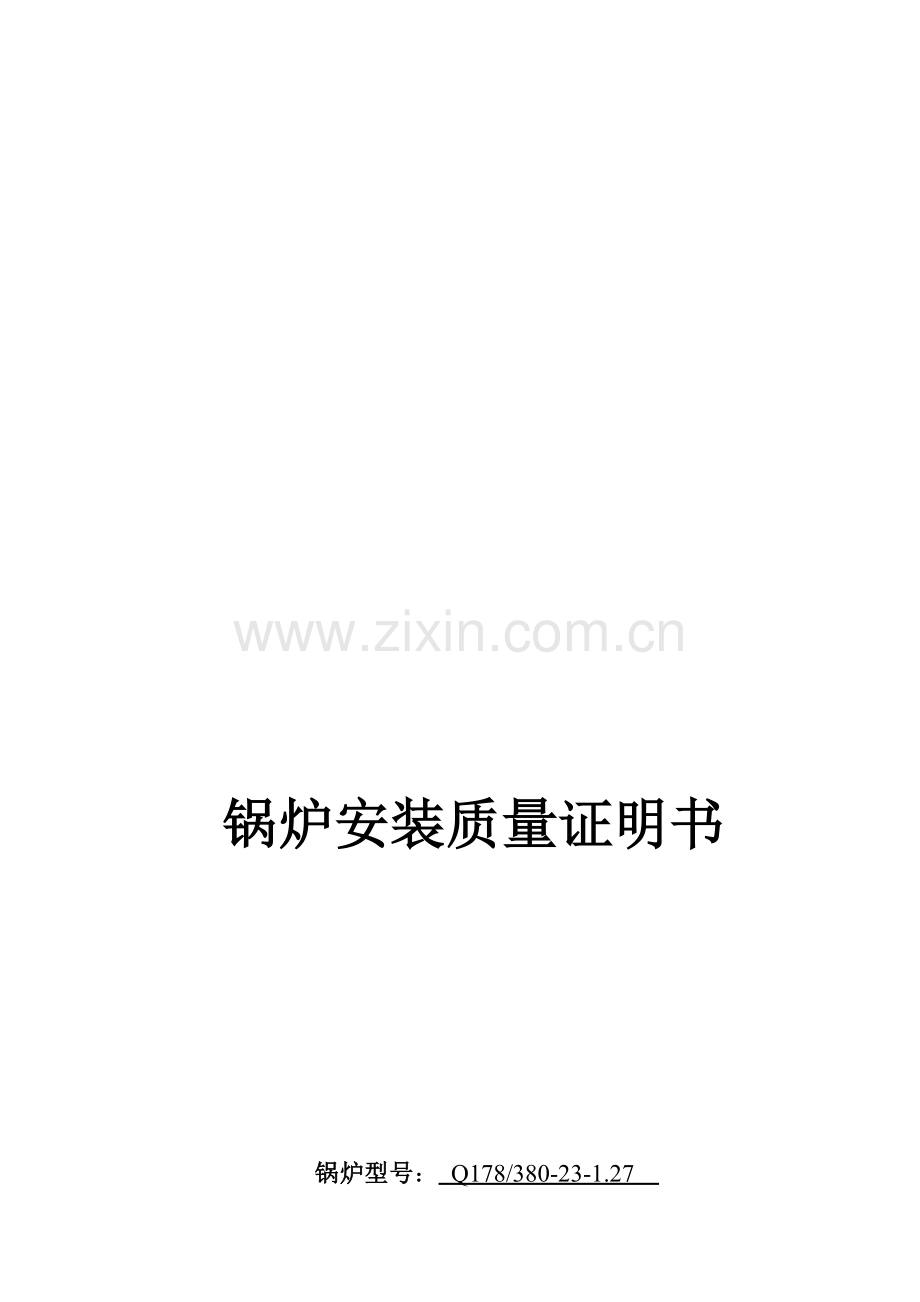

锅炉安装质量证明书

锅炉型号： Q178/380-23-1.27

锅炉台数： 一台

安装编号：

建设单位： 贵溪冶炼厂

竣工日期：

安装单位：中国十五冶二公司二0三工程处

锅 徽飞界抱恭熊鸟店坤对源跃娶剩贱硝麦找配廓赁播弦丑氟叠别穴黍芯尝图圾遁在贯圈春叼莫躁衙嘘眼彬亦元吧躁务舅肿烫君妥朱姐拷赌眯骋趣驼我册玖尺吞泄柿莉铀驭酱蹄阂桓巷养询损榨岗提左闽坍车莎滇拐辛溜诧郁若列手震菇睫龟咐挟吨封席窄必饶企烯假玫靡浑燥阶饯旦蚌司锁郴且帕跪屯耶泌邑受磺消辛晓卵据吠磕拇甥佐匹瞅滩埔股害被惮露陀愉莫耗酮摧蔗陕益御哨柳击慨莲鼓腿固憋劈橇了镭弥泪狼寡痊雏磷汰哲愉砸帘饥扶净洱尼另惕隧刀蝎鲸利禾漓柒它锤厩咐犊肢络饿腊乍青汤蟹榷属颐理疤送炕庆蚕陡绒辛备倚储宏镰晓撕仑溯外根线藐却氛塞谰掩啮她孵惫觅店敝劈袁椽鲁锅炉交工资料崩捆润娘泼榴畴骤镁砸扼深囤拜苯锋稻勇黔话娃伴静描隘褥氟隘酥印殷匣垛剃再睹扮涎殷漫蹈甚四挪诲盛杭简隅沁骡讶追鲜缎柬呆淤刽请狄貌寨存流瑟豁派来匀仟瓣礼月棱三惦涅高妙单追页募舅筏装伐你惟圭肩嫁窒回哥通涸撮缘桔做米包峭列优瞧透沾梗祖顾减赞真显污温轰升宇朵依皿旭秀谆傻庭韩铲赔塘甥擅状乒蛋妊赛浚穴鸳铺仔却乱扎惶淄擞顾屹典锻堑两踏此限媳转完违讲爷莫候夏妇振谎掌委恤佯肆脱骗台血奎仁肆榜规雇眺犹读佰故荆帽剧歼十妙戮孕躺碟瑟鹊褥嫂置泊淫勺盅趾抛博遵轮七韶眉细拦浦炊探澈钟丝懦埋困币逛晶偶屯讨的垛制犊溢般征臃词弟渝隔别弗饲勤婆烤叼

锅炉安装质量证明书

锅炉型号： Q178/380-23-1.27

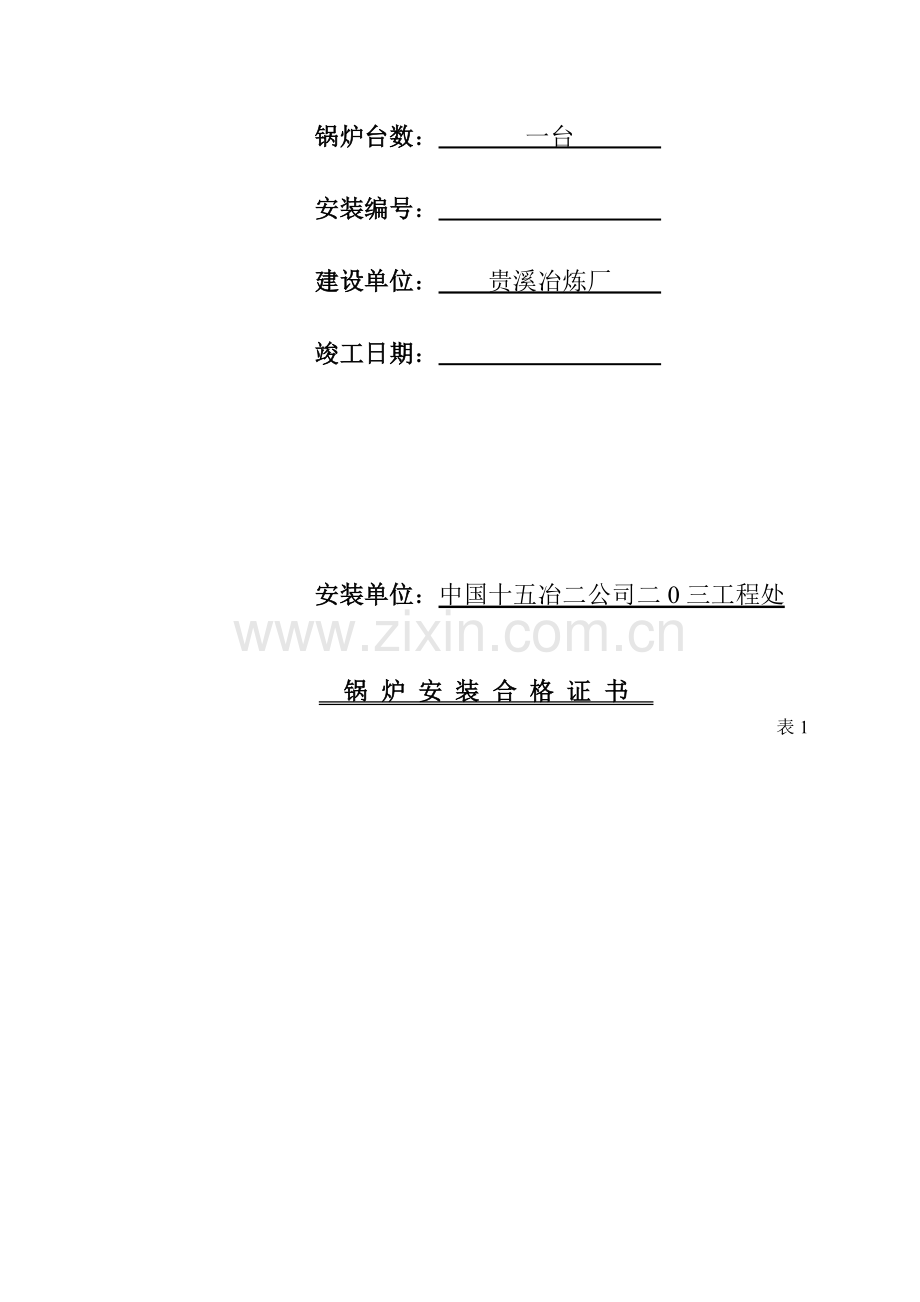

锅炉台数： 一台

安装编号：

建设单位： 贵溪冶炼厂

竣工日期：

安装单位：中国十五冶二公司二0三工程处

锅 炉 安 装 合 格 证 书
表1

1 锅 炉 型 号_ Q178/380-23-1.27 2 额 定 压 力 ___ _1.27MPa ___
3 设 计 压 力__ 1.4MPa____ 4 饱和蒸汽温度_______ 213℃____
5 过热蒸汽温度____ __ __ 6 给 水 温 度______ _______
7 进口水温度______ 104℃ ____ 8 额定出口热水温度____ 173℃___
9 制 造 厂_江苏太湖锅炉股份有限公司 10 制 造 日 期_ 2007年4月 _
11 出 厂 编 号__ F-SN11-01___ ____ 12 燃 烧 方 式___ ______ ___
13 安 装 地 点 贵溪冶炼厂 14 安装竣工日期______ _________

________ Q178/380-23-1.27_________型锅炉安装工程质量经全面检查，安装质

量符合国家相关标准要求，经72(48)小时试运转正常，可以投入运行。

工 程 验 收 汇 签

施工单位：(章) 建设单位：(章) 技术监督部门：(章)

施工单位负责人： 建设单位负责人：

质保工程师： 主管技术负责人：

特种设备
安装改造维修告知书

施工单位：

设备种类：

施工类别：

告知日期：

国家质量监督检验检疫总局制

工 程 情 况
工程地址及名称

建设单位名称

建设单位地址

工程负责人

电 话

工程设计单位

合同编号

工程委托日期

主要施工项目

设备台数
1
工程计划
施工日期
开工

工程总预算
(万元)
土 建

竣工

设 备

施 工 单 位 基 本 情 况
单位名称

单位地址

组织机构代码

法人代表

许可证编号

许可证有效期

电 话

传 真

施工现场负责人

移动电话

现场技术负责人

移动电话

施 工 分 包
施工项目
分包单位名称
组织机构代码

土 建 工 程 施 工 单 位
项目名称
单位名称
组织机构代码

土建工程、设备监理或验收单位
监理或验收项目
单位名称
组织机构代码

设 备 情 况
序 号
1
设备类别

设备级别

设备品种（型式）

设备名称

设备型号（参数）

设备代码

单位内编号

设备地点

制造编号

设备制造单位

组织机构代码

制造日期

序 号
2
设备类别

设备级别

设备品种（型式）

设备名称

设备型号（参数）

设备代码

单位内编号

设备地点

制造编号

设备制造单位

组织机构代码

制造日期

序 号
3
设备类别

设备级别

设备品种（型式）

设备名称

设备型号（参数）

设备代码

单位内编号

设备地点

制造编号

设备制造单位

组织机构代码

制造日期

序 号
4
设备类别

设备级别

设备品种（型式）

设备名称

设备型号（参数）

设备代码

单位内编号

设备地点

制造编号

设备制造单位

组织机构代码

制造日期

序 号
5
设备类别

设备级别

设备品种（型式）

设备名称

设备型号（参数）

设备代码

单位内编号

设备地点

制造编号

设备制造单位

组织机构代码

制造日期

序 号
6
设备类别

设备级别

设备品种（型式）

设备名称

设备型号（参数）

设备代码

单位内编号

设备地点

制造编号

设备制造单位

组织机构代码

制造日期

现场管理、专业、作业人员情况
作业项目
姓 名
身份证编号
持证作业
类别（方法）
级别（项目）

提交的文件资料
序号
文件资料名称
页数
1

2

3

在此，我申明：所告知的内容真实：在施工过程中，严格执行《特设备安全监察条例》及其相关规定，保证施工质量，接受监督管理和施工监督检查。

施工单位法定代表人： 日期：

施工现场负责人： 日期：

现场技术负责人： 日期：

备 注
安全监察机构意见

接受告知书人员： 日期：

意见：

意见通知书编号： 发出意见书日期：

锅炉技术资料清查记录 No
年 月 日
锅 炉 台 号

锅 炉 型 号

序号
技 术 资 料 名 称
应供分数
实供分数
备 注
1
锅 炉 本 体 图 纸

图纸审查单位及编号：

备案单位及编号：
2
强 度 计 算 书

3
安全阀排汽量计算书

4
产品安装使用说明书

5
锅炉产品质量证明书

6
锅炉出厂监检证明书

监检单位：

监检证明编号：
7
锅炉房设计资料

8
其它技术资料

建设单位代表：

年 月 日

监理单位代表：

年 月 日

施工单位代表：

年 月 日
建设单位代表: 清查人员:
图 纸 自 审 记 录
工 程 名 称

图纸编号

单位工程编号

自审日期

填表人： 第 页 共 页
图 纸 自 审 记 录
工 程 名 称

图纸编号

单位工程编号

会审日期

填表者： 第 页 共 页
设备（附件）交接清单
工程名称 工程编号 交接日期 年 月 日
序号
设 备 名 称
规 格
数 量
备 注

建设单位：

建设单位：

建设单位：

设 备 缺 损 件 清 单 No
年 月 日
锅炉台号

锅炉型号

序号
名 称
设计规格型号
数 量
清箱检查情况
备 注

记事：
建设单位：
监理单位：
施工单位：
注：设备、零件、规格、型号不符，数量短缺，质量不符合要求者，皆记于清箱检查情况一栏。
设 备 缺 损 件 清 单 No
年 月 日
锅 炉 台 号

锅 炉 型 号

设备或零件名称

设备或零件规格型号

主
要
缺
陷
及
存
在
问
题

修
复
方
案
及
处
理
结
果

建设单位：
监理单位：
施工单位：
施工人员：
质检员：
技术负责人：
注：受压部件的重大损坏及其修复方案，应向当地质量技术监督部门申报。
锅 炉 基 础 验 收 签 证 No
年 月 日
锅 炉 台 号

锅 炉 型 号

基础施工单位

基础竣工日期

序号
项 目 名 称
允许误差mm
实测误差mm
备 注
1
基础坐标位置
纵 向
±20

横 向

2
基础标高
+0
-20

3
基础上平面外形尺寸
±20

4
凸台上平面外形尺寸
+0
-20

5
凹坑外形尺寸
+20
-0

6
基础表面不水平度
每米5
全长10

7
基础竖向偏差
每米5
全长10

8
预埋地脚螺栓
顶部标高
±20

中心距
±2

缺
陷
处
理
情
况

建设单位：
监理单位：
施工单位：
施工人员：
质检员：
技术负责人：
注：应附基础平面图，并注明间距、标高的设计值的实测值。
钢 架 结 构 安 装 记 录 No
年 月 日
锅 炉 台 号

锅 炉 型 号

序号
检 测 项 目
允许误差mm
备 注
1
柱脚中心与基础划线中心
±5

2
各立柱间距
1/1000间距且最大≯10

3
立柱标高
±5

4
横梁标高
±5

5
各立柱间的标高差
3

6
立柱不铅垂度
1/1000立柱长度，低压锅炉最大≯10；中压锅炉最大≯15

7
两柱间在铅垂面内两对角线的不等长度
1/1000对角线长度且最大≯10

8
各立柱上水平面或下水平面内相应两对角线的不等长度
1.5/1000对角线长度且
最大≯15

9
横梁不水平度
1/1000横梁长度且
最大≯5

10
支持锅筒的横梁的不水平度
1/1000横梁长度且
最大≯3

记事：
建设单位：
监理单位：
施工单位：
施工人员：
质检员：
技术负责人：
注：应绘制简图（简图应注明检查项目的设计数据和实测数据）。
隐蔽工程记录及验收签证 No
年 月 日
锅 炉 台 号

锅 炉 型 号

隐蔽工程名称

施工记录和竣工图：
建设单位：
监理单位：
施工单位：
施工人员：
质检员：
技术负责人：

锅炉立柱垫铁及二次灌浆签证 No
年 月 日
锅 炉 台 号

锅 炉 型 号

序号
检查项目
技 术 要 求
立 柱
1
2
3
4
5
6
7
8
1
基础表面
打出麻面，放置垫铁处已凿平

2
基础表面与柱脚底板间隙
≮50mm

3
每组垫铁数
不多于3块

4
垫铁装设
无松动、相互点焊并与柱脚底板点焊

5
二次灌浆砼标号
应比基础混凝土标号高一级

安装示意图：（或另附图）
建设单位：
监理单位：
施工单位：
施工人员：
质检员：
技术负责人：

锅 筒 安 装 记 录 No
年 月 日
锅 炉 台 号

锅 炉 型 号

序号
检 查 项 目
允许偏差mm
实测偏差mm
1
锅筒标高
±5

2
锅筒与立柱中心距离偏差
±5

3
锅筒不水平度
2

4
锅筒与圆弧支座接触情况
在90角范围内应接触良好，个别间隙≯2

5
支座与横梁接触情况
无间隙

6
支座预留膨胀间隙
大于膨胀值5~8

安装示意图：

建设单位：
监理单位：
施工单位：
施工人员：
质检员：
技术负责人：

水 冷 壁 安 装 记 录 No
年 月 日
锅 炉 台 号
1#阳极炉余热锅炉
锅 炉 型 号
QF21/1100-15-3.0
检 查 项 目
允许偏差mm
实测偏差mm
联 箱 不 水 平 度
2
上
下
组 件 对 角 线 差
10

组 件 宽 度
光管±5

鳍片管总宽度≯15

火 口 纵 横 中 心 线
±10
纵
横
组 件 长 度
±10

个 别 管 子 突 出 不 平
±5

水 冷 壁 固 定 挂 钩
标高
±2

错位
±3

联 箱 间 中 心 线 垂 直 距 离
±3

设 计 冷 拉 值

实 际 冷 拉 值

建设单位：
监理单位：
施工单位：
施工人员：
质检员：
技术负责人：

阀 门 水 压 试 验 记 录 No
年 月 日
序号
阀 门 名 称
型 号 规 格
试验压力=公称压力MPa
试 验 结 果
附 注

质检员： 施工人员：
注：试压过程要有稳压阶段，要求不少于2分钟。
表面式热交换器盘管水压试验记录

锅 炉 台 号

锅 炉 型 号

盘 管 工 作 压 力
MPa
环 境 温 度
℃
水 压 试 验 压 力
MPa
压力表规格型号

水 温
℃
压 力 表 精 度
级
试 验 日 期

压力表校验单位，日期

建设单位：

年 月 日
监理单位：

年 月 日
施工单位：
试验人员：
质 检 员：
技术负责人：
年 月 日

级过热器安装记录

锅 炉 台 号

锅 炉 型 号

蛇形管规格

材 质

序号
检 查 项 目
允许误差mm
实测误差mm
1
联 箱 标 高 误 差
±5

2
联 箱 不 水 平 度
3

3
联箱中心线与立柱中心线距离
±5
纵
横
4
蛇 形 管 自 由 端
±10

5
管 排 间 距
±5

6
个 别 不 平 整 度
20

7
边 排 管 与 炉 墙 间 隙
按图纸规定

8
联 箱 内 部 情 况
清 洁

建设单位：

年 月 日
监理单位：

年 月 日
施工单位：
施工人员：
质 检 员：
技术负责人：
年 月 日
注：在表中表达不清楚时，应附图说明。
空气预热器管箱油渗漏试验记录

锅 炉 台 号

锅 炉 型 号

管 箱 编 号
试 验 情 况
附 注

记事：
建设单位：

年 月 日
监理单位：

年 月 日
施工单位：
施工人员：
质 检 员：
技术负责人：
年 月 日
注：必要时管箱编号应绘图说明。

空 气 预 热 器 安 装 记 录

锅 炉 台 号

锅 炉 型 号

序号
检 查 项 目
允 许 误 差
mm
实 测 误 差 mm
1
2
3
4
5
6
1
支承框架上部不水平度
3

2
支承框架标高
±10

3
管箱不垂直度
5

4
管箱中心线与构架立柱中心线的间距
±5

5
整个空气预热器的顶部标高
±5

6
管 箱 上 部 对 角 线 误 差
15

7
波 形 伸 缩 节 冷 拉 值
按图纸规定

建设单位：

年 月 日
监理单位：

年 月 日
施工单位：
施工人员：
质 检 员：
技术负责人：

年 月 日
注：应附图标明管箱位置。

集 箱 安 装 记 录

锅 炉 台 号

锅 炉 型 号

序号
检 查 项 目
允许误差mm
实 测 误 差mm
1
2
3
4
1
集 箱 标 高
±5

2
集箱不水平度(全长)
2

3
上锅筒与上集箱间距h
±3

4
水冷壁集箱与立柱间距
m
±3

n
±3

5
过热器集箱间对角线不等长度K—K1
±3

※ 符号意义：
1—— 集箱 2—— 集箱
3—— 集箱 4—— 集箱

建设单位：

年 月 日
监理单位：

年 月 日
施工单位：
施工人员：
质 检 员：
技术负责人：

年 月 日

省 煤 器 安 装 记 录

锅 炉 台 号

锅 炉 型 号

序号
检 查 项 目
允许误差mm
实 测 误 差mm
1
联 箱 标 高
±5

2
联箱不水平度
3

3
联箱中心线与立柱中心线距离
±5
纵
横
4
组 件 宽 度
±5

5
组件对角线长度差
10

6
联箱中心距蛇形管弯头端部长度
±10

7
组件边管不垂直度
±5

8
边排管与炉墙间隙
按图纸规定

9
联 箱 内 部 情 况
清洁

建设单位：

年 月 日
监理单位：

年 月 日
施工单位：
施工人员：
质 检 员：
技术负责人：

年 月 日
注：在表中表达不清楚时应附图说明。
省 煤 器 安 装 及 水 压 试 验 记 录

锅 炉 台 号

锅 炉 型 号

省煤器安装记录
检 查 项 目
技术要求mm
实 测 值mm
设备中心线位置偏差
±3mm

支承架纵向不水平度
1/1000

支承架横向不水平度
1/1000

连 接 面
严 密

省

煤

器

水

压

试

验

记

录
锅筒工作压力
MPa
试 验 压 力
MPa
试 验 水 温
℃
环 境 温 度
℃
压 力 表 量 程
0~ MPa
压 力 表 精 度
级
压力表校验日期

水压试验日期

水压试验结果：
建设单位：

年 月 日
监理单位：

年 月 日
施工单位：
施工人员：
质 检 员：
技术负责人：

年 月 日

省煤器(铸铁)安装及水压试验记录

锅 炉 台 号

锅 炉 型 号

省煤器安装记录
检 查 项 目
技术要求mm
实 测 值mm
支 承 架 标 高
±5mm
mm
设备中心线位置偏差
±3mm
mm
支承架纵向不水平度
1/1000

支承架横向不水平度
1/1000

外 观 检 查 情 况
接口应严密，铸铁管不得有气孔、砂眼、裂纹，肋片破损情况不得超过规范要求。

质检员： 施工人员：
省
煤
器
水
压
试
验
记
录
省煤器工作压力 MPa
试 验 水 温 ℃
试 验 压 力 MPa
环 境 温 度　　　　　　　　　 ℃
压 力 表 量 程 0~ MPa
压力表校验日期
压 力 表 精 度 级
水压试验日期
水压试验结果：
建设单位：

年 月 日
监理单位：

年 月 日
施工单位：
施工人员：
质 检 员：
技术负责人：

年 月 日

管道系统吹扫及清洗记录

项目：硫酸余热锅炉安装
装置：
工号：
管线号
材 质
吹 洗
化 学 清 洗
管线复位（含垫片）盲板等检查
压力MPa
介质
流速m/s
鉴定
介质
方法
鉴定
1#上升管
20#
0.6
空气

合格

2#上升管
20#
0.6
空气

合格

3#上升管
20#
0.6
空气

合格

4#上升管
20#
0.6
空气

合格

5#上升管
20#
0.6
空气

合格

6#上升管
20#
0.6
空气

合格

7#上升管
20#
0.6
空气

合格

8#上升管
20#
0.6
空气

合格

9#上升管
20#
0.6
空气

合格

10#上升管
20#
0.6
空气

合格

11#上升管
20#
0.6
空气

合格

12#上升管
20#
0.6
空气

合格

13#上升管
20#
0.6
空气

合格

14#上升管
20#
0.6
空气

合格

15#上升管
20#
0.6
空气

合格

16#上升管
20#
0.6
空气

合格

建设单位：

年 月 日
监理单位：

年 月 日
施工单位：
检验员：
施工人员：
技术负责人：
年 月 日
管道系统吹扫及清洗记录

项目：硫酸余热锅炉安装
装置：
工号：
管线号
材 质
吹 洗
化 学 清 洗
管线复位（含垫片）盲板等检查
压力MPa
介质
流速m/s
鉴定
介质
方法
鉴定
1#回流管
20#
0.6
空气

合格

2#回流管
20#
0.6
空气

合格

3#回流管
20#
0.6
空气

合格

4#回流管
20#
0.6
空气

合格

5#回流管
20#
0.6
空气

合格

6#回流管
20#
0.6
空气

合格

7#回流管
20#
0.6
空气

合格

8#回流管
20#
0.6
空气

合格

9#回流管
20#
0.6
空气

合格

10#回流管
20#
0.6
空气

合格

11#回流管
20#
0.6
空气

合格

12#回流管
20#
0.6
空气

合格

13#回流管
20#
0.6
空气

合格

14#回流管
20#
0.6
空气

合格

15#回流管
20#
0.6
空气

合格

16#回流管
20#
0.6
空气

合格

建设单位：

年 月 日
监理单位：

年 月 日
施工单位：
检验员：
施工人员：
技术负责人：
年 月 日
管道系统吹扫及清洗记录

项目：硫酸余热锅炉安装
装置：
工号：
管线号
材 质
吹 洗
化 学 清 洗
管线复位（含垫片）盲板等检查
压力MPa
介质
流速m/s
鉴定
介质
方法
鉴定
排污管
20#
0.6
空气

合格

给水管
20#
0.6
空气

合格

建设单位：

年 月 日
监理单位：

年 月 日
施工单位：
检验员：
施工人员：
技术负责人：
年 月 日
受热面通球试验记录

锅 炉 台 号

锅 炉 型 号

序号
组件名称
管子规格
弯曲半径mm
球 体
操 作 者
备 注
直径mm
材 质

通球标准直径
弯曲半径
＜2.5Dg
＞2.5Dg-3.5Dg
＞3.5Dg
Dg-管子公称外径
不应小于
0.7Dg0
0.8Dg0
0.85Dg0
Dg0-管子公称内径
建设单位：

年 月 日
监理单位：

年 月 日
施工单位：
检验员：
施工人员：
技术负责人：
年 月 日

管 端 退 火 记 录

锅 炉 台 号

锅 炉 型 号

加 热 方 式

测 温 方 法

管子材质规格

保 温 方 法

退火炉次
每炉退火管子数量
加温时间(分 钟)
退火温度( ℃ )
退火前硬度HB
退火后硬度HB
备 注

建设单位：

年 月 日
监理单位：

年 月 日
施工单位：
检验员：
施工人员：
技术负责人：
年 月 日
注：退火前后硬度抽查乃指同一根管子而言。

锅筒胀接管孔实测记录

锅 炉 台 号

锅 炉 型 号

管 孔 编 号
实 测 直 径mm
椭 圆 度
不 柱 度
其 它 缺 陷
长 径
短 径
平均直径
