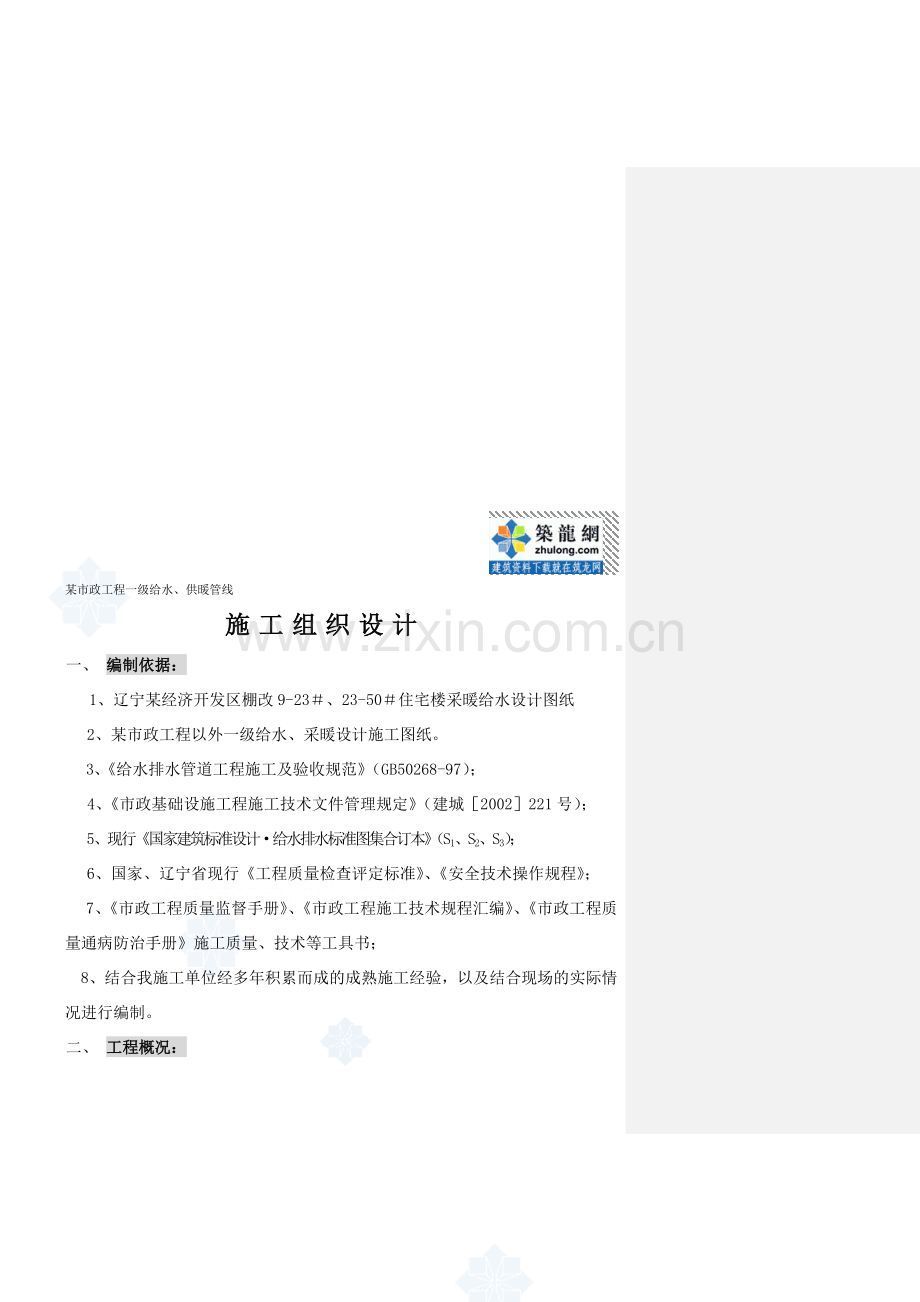

4、匠雨泄某市政工程一级给水、供暖管线施 工 组 织 设 计 一、 编制依据: 1、辽宁某经济开发区棚改9-23、23-50住宅楼采暖给水设计图纸2、某市政工程以外一级给水、采暖设计施工图纸。3、给水排水管道工程施工及验收规范(GB50268-97);4、市政基础设施工程施工技术文件管理规定(建城2002221号);5、现行国家建筑标准设计给水排水标准图集合订本(S1、S2、S3);6、国家、辽宁省现行工程质量检查评定标准、安全技术操作规程;7、市政工程质量监督手册、市政工程施工技术规程汇编、市政工程质量通病防治手册施工质量、技术等工具书;8、结合我施工单位经多年积累而成的成熟施工经验,以及结合现
5、场的实际情况进行编制。二、 工程概况:1、工程设计概况:本工程为辽宁某经济开发区某市政工程以外一级给水、采暖管线工程。采暖管线由莲花山供暖锅炉房厂区内至莲花山新建棚改小区住宅楼9-23(上下)、23-50(山上)。给水管线由莲花山水泵房至新建棚改小区住宅楼9-23(上下)、23-50(山上)。采暖管线起点为莲花山锅炉房,为D273和D315两条供暖线。其中D315回水线由锅炉房东端供暖分汽缸接出,给水线由新建西端分汽缸接出,在供暖厂厂区门卫处汇合。途径供暖厂厂区、厂区围墙外河道、老杨线,终点与山上小区23-50楼采暖主线连接(B4-1号路坐标X4516667.4306,Y=546751.272
6、3)。D273由锅炉房西端新建供暖分汽缸接出,途经供暖厂厂区、厂区围墙外河道、老杨线大桥、老杨线公路终点与山下小区9-23楼采暖主线连接(坐标X4516632.9791, Y=546699.8914)。设计要求:采暖管线要求为螺旋焊接钢管D273*8mm,D315*10mm;管线基础采用沙垫层基础。保温为聚安脂发泡保温。外面采用高密度聚乙烯保护管。给水管线为D315钢丝网骨架塑料(聚乙烯)复合给水管。管线厂区围墙后(围墙处的具体处理方法应以现场实际为准),将穿越一处河道,这段管线管槽开挖时如遇到淤泥层,应抛石挤淤管底设计标高0.8m以下。管线过河处设毛石防护墙。管线安装完毕后墙内满撼砂,上部采
7、用毛石压顶,压顶标高同河床标高。弯管处、水平和上下垂直弯管部位必须设置混凝土支墩(参见标准图CS345二),另外三通部位均应设置混凝土支墩(参见标准图CS345二)(三通部位砼支墩应以现场实际为准)。管沟回填土质严禁使用带有粒径大于40mm块石的回填土,管顶0.200m以内须回填小颗粒河砂,最大粒径不大于35mm。管道工作压力:1.0Mpa,管道试验压力:1.6Mpa。沟槽开挖深度(平均深度):为1.8m 本工程设计单位:辽宁某经济开发区水暖供应中心2、工程地质、地理概况:各区段地质、地理情况如下:供暖管线:供暖厂区段:土质为四类土,部分为松石。地下水位在自然地坪以下1.5m左右。管沟开挖时有
8、地下水。过河段:土质大部分为淤泥。地下水十分丰富。水深达1.0m左右。老杨线路段:为松石,部分管段为普坚石。给水管线:泵房处至居民住宅楼排水沟处为沼泽地,土质大部分为淤泥。此段管道基础需抛石处理(按实签证)。居民区至河道挡土墙处地段为砼路面需破除(按实签证),路面下为松石和普坚石。过河段为淤泥土。地下水十分丰富。水深达1.0m左右。3、施工条件、运输道路:过河段需修筑施工便道。(按实签证)、施工用电:采用两台45KW发电机现场发电。(台班按实签证)、施工用水:每天采用10t拉水车拉生活和施工用水(按实签证)。三、 施工部署:1、施工总体思想:按照先准备后开工,先措施后实体,先地下后地上,先下游
9、后上游的总的施工程序精心组织施工;合理配置劳动力资源;有效投入施工机具;努力降低工程成本;尽最大可能确保施工安全;保证按施工进度计划提前完成施工任务。总体施工进度计划:计划工期:开工时间2008年9月30日竣工时间2008年11月14日(以实际开工竣工日期为准)工程质量标准:合格。2、施工组织安排:成立某市政工程以外一级给水、供暖管线项目经理部。由该项目经理部具体负责此项工程的施工管理工作。项目经理部组成人员详见下表:某市政工程以外一级给水、供暖管线项目经理部组织机构 项 目 经 理: 项目副经理: 技术负责人: 工 程 师: 施 工 员: 造 价 员: 安 全 员: 质 检 员: 核 算 员
10、: 材 料 员: 保 管 员: 项目经理部组成人员情况一览表序号姓 名职 务职 称工 作年 限年 龄从事专业工 龄备 注1项目经理助工2648262项目经理工程师2445243技 术负责人工程师3053284测量员工程师3959365测量员助工2851236施工员助工2446197造价员助工1237108安质员助工1034109会 计会计师28502810材料员助工23462011保管员助工6285123、工程进度计划本工程计划于2008年9月30日开工,2008年11月30日竣工。为保证本工程按期竣工,我们将调集施工经验丰富、技术力量过硬、人员专业齐全、敢打硬仗的工程项目经理部参加本工程的建
11、设。并制定保证工程进度措施(附后)。工程进度计划详见工程形象进度计划横道图(见附表)。4、劳动力配备计划根据本工程特点。施工进度、工期要求、季节变化、劳动力自身素质,合理配置劳动资源,满足工程各专业、各岗位对劳动力的工种、数量,技术水平的要求。搞好施工人员的岗前培训工作。劳动力配备计划见下表。主要劳动力配备计划表序号工 种名 称单位按施工进度及部位、工序配置劳动力情况施工准备沟槽土方管道基础管道安装管道试压沟槽回填竣工验收1普工工日10402020540102机械工工日2424243管工工日26424电工工日22222225瓦工工日626混凝土工工日47木工工日588合计工日214646321
12、548125、工程主要施工机械、设备投入计划为满足工程施工需要及工程按期完工,加大施工机械设备的投入力度,确保足够数量的机械设备在场作业;加强施工机械的日常维修、保养、管理工作,保证机械设备的完好率达95%以上,提高机械设备的利用率和工作效率。工程所投入的施工机械、设备见下表。施工机械设备一览表序号机械设备名 称型 号单位数量产地自有或租赁备 注1反铲挖掘机EX300-5台2日本自有完好2柴油发电机45KW台2沈阳自有完好3汽车吊20T台2日本自有完好4汽车吊8T台2锦州自有完好5载重汽车10T台2长春自有完好6装载机3m3台1厦门自有完好7推土机75 KW台1鞍山自有完好8洒水车4000L台
13、1济南租赁完好9机动翻斗车1T台2大连自有完好10搅拌机JZ-350台2山东自有完好11泥浆泵45台60中国自有完好12电刨,电锯台2山东自有完好6、工程材料供应、投入计划工程所用材料全部为自购材料。甲方认定价格。、自购材料:根据施工预算提供出的材料计划书所列的材料品种、数量、规格型号,组织材料的采购定货,签定购销合同。确保所购材料价廉、质优;确保工程所用材料的及时供应,坚决避免因材料供应不及时而延误施工进度的情况发生。材料来源:砂石等地方材料应尽可能从本地购,以减少材料运输费,降低工程成本。本地未有或特殊材料、设备经与建设单位协商沟通同意后,方可考虑由外地组织进货。建立材料进场检验制度:材料
14、进场时,应有专人对进场材料的质量、数量进行检验。对数量作好记录;质量不合格的材料不予验收入库并不得用于工程上。组进材料供应计划见下表。材料供应、投入计划表辽宁某经济开发区棚户区改造某市政工程一级采暖管线工程材料计划序号材料名称规格数量单位备注1螺旋焊接钢管325*10852m2325钢管保温450*7.0852m保温厚度55.5mm3弯头325*9022个 4弯头325*458个 5法兰闸阀DN3004个 Pg25kg6法兰钢片DN3008个 Pg25kg9螺旋焊接钢管273*81180m10273钢管保温400*6.31180m保温厚度47.2mm11弯头273*9032个 12弯头273*
15、4510个 13法兰闸阀DN2004个 Pg25kg14法兰钢片DN2008片 Pg25kg15重型高分子井盖、井座7002套 辽宁某经济开发区棚户区改造某市政工程一级给水管线工程材料计划序号材料名称规格数量单位备注1钢丝网骨架塑料(聚乙烯)复合给水管D315*13520mPg16Kg2暗杆楔式蝶阀DN3002个Pg25Kg3法兰钢片DN3004片Pg25Kg4电熔法兰D3153个Pg25Kg5电熔弯头D315*905个6电熔弯头D315*4510个7等径电熔三通D200*2002个8异径电熔直接D315*2001个9电熔直接D31543个10暗杆楔式蝶阀DN2002个Pg25Kg11法兰钢片
16、DN20012片Pg25Kg12电熔法兰D2003个Pg25Kg13PE法兰根D2003个14PE弯头D200*901个15重型高分子井盖、井座7003套 四、施工准备工作:1、充分利用好施工现场周围原有可以利用的条件。施工期内,每天用四轮车运生活水至施工现场。2、搞好施工场地平整。根据施工总平面布置图,采用人工方法,对临时施工用房、材料堆放场等场地进行平整,达到可以排除洪水、交通便利等要求。3、施工临时用房搭建。建筑临时施工用房如下:办公室1间,仓库1间,保卫室1间,休息室1间,蒸饭房1间。临时施工用房可以采用砖木简易结构,或者采用钢制彩板活动房。施工临时用房位置应符合施工总平面布置图要求。
17、4、施工用水。施工用水应采用10T洒水汽车自5Km以外水源地运进(应以现场实际签证为准)。5、施工用电。设置2台(1台备用)45Kw柴油发电机发电(应以现场实际签证为准)。6、做好施工现场防洪准备工作(应以现场实际需要和按实签证为准)。7、修筑临时施工便道(应以现场实际需要和按实签证为准)。8、做好图纸会审、设计交底记录。施工前,认真检查、核对设计图纸,对于设计中存在的问题、遗漏、模糊不清的地方做好记录,待图纸会审、设计交底时一并反应给设计单位,请设计人予以解答,做好图纸会审、设计交底记录,做到签章齐全。9、同建设单位或城市规划部门办理交接桩手续,明确永久控制点、水准点实地位置、数据,根据施工
18、需要进行临时控制点、水准点的引测、加密,并做好点、桩保护工作。10、向建设单位或有关部门了解此工程所在地周围原有地下各种管道、线路及其它地下障碍物标志点埋设及实际位置等情况,并做好鲜艳醒目的永久性示警和指示标记,以免施工时原有地下各种管道、线路被破坏,造成不必要的损失。11、开工前,编制施工预算,做好工料分析。工程主要工程量一览表序号项目名称单位数量备 注1草袋围堰修筑M3560按招标文件精神2抛石挤淤M3800过河段暂时不考虑3施工道路山皮石M3500暂时按0.56300m4倒流涵管安装DN1000M48按招标文件精神5导流明渠M3800暂时按1.54200m6管沟机械开挖土方M318009
19、0%机械施工7管沟人工开挖土方M320010%人工施工8管道基础m700砂基础9采暖管道安装m716人机配合10给水管道安装m520人机配合11管道压力试验m716人机配合12管沟回填土(包括撼砂)M31600人机配合施工准备工作计划表序号项 目单位工程量负责人完成时间1总体施工准备工作项1 2008.10.12临时工程设计项1 2008.10.13审查、会审图纸项1 2008.10.14编制施工组织设计项1 2008.10.15编制单项技术措施项8 2008.10.16编制施工预算项3 2008.10.17组织技术交底项8 2008.10.19设置测量控制点个5 2008.10.110构件材
20、料定货项6 2008.10.411施工机械计划项1 2008.10.212劳动力计划项1 2008.10.213场地平整M21005 2008.10.114临时道路M24300 2008.10.315临时施工用房搭设M2150 2008.10.216搅拌场地设置座(M2)1(70m2) 2008.10.117施工用水准备m500 2008.10.318施工用电准备m1500 2008.10.119施工材料化试验工作项4 2008.10.320临时设施施工:为保证施工,计划在全线设置施工暂设设施,主要有办公室、搅拌站、库房、宿舍(利用原有宿舍)、食堂、钢筋棚、砂石料场、水泥库、警卫室等。暂设设施
21、标准为从检、不铺张浪费,安全实用,合理布局。临 时 设 施 计 划 表序号设施名称尺寸(长宽)单位数量备注1办公室652间M2602工人宿舍658间M2240原有3机具、材料库552间M2504搅拌站86M270含灰库5食堂542间M2406木工、钢筋棚862间M296简易四、 管线过河施工道路修筑及排水措施:过河管线沟槽开挖施工前,沿管线全长修筑施工道路,并使其与原有施工便道相连。施工道路距沟槽边缘2m;(应以现场实际需要和按实签证为准)。施工道路做法分述如下:、采暖、给水管线过河段:在管沟一侧修筑施工道路,路顶宽6m,路肩应作成45坡,沿管线通长设置。道路路基型式:底层毛石挤淤(视现场实际
22、基底土质而定),厚度同淤泥厚度;上一层为山皮石0.4m厚;顶层为0.51cm粒径碎石层10cm厚。施工道路采用15T压路机分层碾压。施工道路构造做法见图。 碎石面层100厚 山皮石基层400厚 抛石挤淤(同淤泥厚) 图二 施工道路横断面图(比例:示意图,单位:mm)过河管段临时施工道路的修筑应一次修筑完成。临时施工道路应设在与管沟开口边线留出2.0m的安全距离(应以现场实际需要和按实签证为准)。路肩应作成45坡,施工完成后应将临时施工道路拆除并外运。 道路下预埋砼导流管。、砼排水涵管的设置:砼排水管为8004.0m承插管,安装位置设在:“河床内临时施工道路的两端,距河岸边35m”,共设置两处,
23、每处四道800承插管,每道10.0m长(应以现场实际需要和按实签证为准)。排水时将计划施工的一侧四道800承插管入水口用编织袋装土堵严不得进水,利用另一侧不施工的四道800承插管做为排水导流管,当上一段管线施工完成并将管沟回填后,再将原堵严的四道800承插管入水口打开做为排水导流管,而将原排水导流管入水口用编织袋装土堵严不得进水,以便进行下一段管线施工。砼排水涵管内底标高应与河床底标高相同。、草袋围堰的修筑:草袋围堰应分两次设置和拆除。围堰施工前应清除河床内的淤泥,(围堰不得设置在淤泥土上以防被水冲毁)。由于河道内无有可利用的土源(河床内均为淤泥),应由别处乱掘荒地取土运至施工现场(应以现场实
24、际需要和按实签证为准),以保证围堰施工用土及围堰施工质量。草袋围堰几何尺寸暂定为:上口宽2.0m,下口宽4.6m(因河床内为淤泥质土,应按现场实际开挖后决定是否进行围堰基底加固处理),高度为H最高水位线标高淤泥底标高+0.5m。草袋围堰水平布局为两次设置,平面布设形式为型。先施工要进行管线安装的一侧,另一侧敞开作为导流排水之用,当管线施工完成并将毛石防护墙施工完成且达到强度后,拆除并外运前一段草袋围堰敞开作为导流排水之用,在下一段位置再设置型草袋围堰进行管线施工(草袋围堰的安拆应与DN800砼排水管的疏堵相配合进行)。、排降水设施:上游河床内地表水分别由两侧砼排水管导流出去,修筑施工便道和围堰
25、时应视具体情况而决定设污水泵排除河床内积水,过河管沟内地下水应每隔1020m设一集水坑,每一集水坑内设815台3污水泵昼夜24h排除地下水,直至管沟回填工作开始时止(应以现场实际需要和按实签证为准);排除的地下水可直接排放到围堰外侧。砼导流管两侧的施工便道路肩处应用编织袋装土进行护坡,以防水流过急冲刷土方,使施工道路受损。 、给水过沼泽地区段: 施工道路设置,路宽6m,构造做法:底层山皮石0.4m厚,面层碎石10cm厚。用15T压路机碾压。(应以现场实际需要和按实签证为准)七、施工总平面布置:布置原则:必须符合施工安全要求;考虑雨季洪水影响,免遭雨季洪水袭击;尽可能减少材料、构件的二次搬运;不
26、占用农田,如需占用农田,必须经建设单位批准。1、施工道路布置:沿管线靠陆地一侧布置。就近与原有施工便道相连。沿管线一侧施工道路与围堰、沟槽组合断面见图三。 防河水围堰 开挖沟槽 施工便道兼做防河水围堰 毛石防护墙 1:1放坡排水沟 2000 3000 6000 2000 图三 施工道路、沟槽、围堰组合断面图(比例:示意图,单位:mm)2、施工电源用电缆的布置:沿管沟开挖线外(施工道路一侧)0.5m架空设置。3、搅拌机、水泥库、砂石堆场布置:为减少运距及防海潮、防洪考虑,于中水管线施工道路中部靠陆地一侧地势最高、场地开阔处设置。4、办公等临时施工用房:于管线施工道路靠陆地一侧地势平坦且不受雨季洪
27、水影响处设置。八、管道施工方案:1、总体施工程序:管线测量定位 沟槽开挖 管道基础 管道安装 管道试压 沟槽回填 竣工测量 竣工验收。2、各部位工序施工工艺:、管线测量定位:根据施工图管线设计位置,进行放样测量,完成测设工作。根据线位土质类别、管沟开挖深度、确定沟槽两侧放坡宽度(应以现场实际和按实签证为准),然后再加上管基宽度、两侧施工作业面宽度、槽底两侧排水沟宽度最终确定出沟槽上口开挖宽度。沿沟槽上口两侧边缘撒好白灰线,作为沟槽开挖的依据。、沟槽开挖:采用斗容量为1.2m3的反铲挖掘机进行开挖作业,同时,人工配合反铲挖掘机清理槽底、边坡。开挖出的土方就近堆积在拦海潮围堰外部;开挖出的淤泥质土
28、,经二次倒挖就近堆积在施工道路和施工现场外侧。挖掘机开挖将近槽底时,为防止地基土被扰动而降低地基承载力,应留出至少20cm厚度土方不挖,待管道基础施工前采用人工方法开挖清理。为排除管沟槽内地下水,于管沟槽底管道基础两侧外,设计槽底标高以下用人工方法开挖排水沟,排水沟沿管沟通长设置且在间距为每间隔20m处设置1个集水坑。集水坑应离开沟槽底管道基础外侧200mm设置,集水坑底标高低于排水沟底标高80cm(应以现场实际情况和按实签证为准)。排水沟横断面尺寸暂定为:40cm(底宽)40cm(高)(放坡系数同管沟);集水坑底平面尺寸:2m(宽)2m(长)0.6m(深),。沟槽开挖时即开始用4污水泵排除地
29、下水,直至管沟回填完毕止,每个集水坑根据水量大小放置58台泵。管沟开挖时,槽底高程必须符合设计要求,槽底两侧分别留出50cm工作面,并按安全施工操作规程要求进行放坡。采暖管线沟槽底开挖宽度:B=b1(管基宽度)+2c(工作面宽度)+2p(排水沟宽度)=5.8m(过河采暖管线)不过河段为3.4米 。给水线过河段槽底开挖宽度3.6米管沟放坡系数:1:1(淤泥);1:0.75(二类土);1:0.75(三类土)。管沟放坡起点深度:0.5m(淤泥);1.2m(二类土);1.5m(三类土)。雨季施工时,应尽量缩短开槽长度,并严防雨水进入沟槽。沟槽开挖断面形式见图四。管道自然地坪坪 排水沟 D页:18GG
30、400 400 500 管基宽度 500 400 图四 沟槽开挖断面示意图(单位:mm)、管道基础:管沟开挖完后,须经建设、监理、施工等有关单位验槽,合格后并在隐蔽工程检查验收记录上签字后方可进行管道基础部分施工。 管沟地基承载力如若达不到要求,槽底加深部分如何处理应由设计单位决定或由施工单位另行单独编制单项施工技术措施,经建设单位、监理单位批准后再进行加深处理。、管道安装:管道基础经各有关方验收合格认可通过,并履行隐蔽工程检查验收记录签字后方可进行管道安装施工。管道安装前注意事项:a、认真检查管段的质量情况,检查管段有无划痕等损伤,切勿使用似有破损或缺陷的管段;b、管材装卸时,切记不能对管段
31、失去控制,不得跌落、撞击管段,特别是管段的两端;c、施工现场运输管材时,应使用平木条支撑管段,木条间的最大间隔不得超过4m,外伸段不得超过2m。用木楔垫稳管材,管段与管段之间应留有空隙,以防管段碰撞磨损;d、管材堆放时,不准使管段产生变形。直径小于1m的管段直接放在砂土上,地面平整且无粒径大于40cm的石块或其它损害物,禁止把管段放在其它物体或不平整表面上;直径大于1m的管段可放在运输座架上,不可用窄平的支撑物替代。禁止把管材放在易燃液体旁或火源附近。管道安装:采用8t(或20t)吊车或挖掘机,人工配合进行安装做业。吊管时,应使用柔顺的吊带、吊绳或绳索起吊,帆布或聚脂绳带最小宽度为19cm,尼
32、龙绳的最小直径为30mm。若使用钢丝绳或铁链时,必须在其外表面套上橡胶管、板或其它柔性管、板。管段采用两点起吊,吊点距管端1/4L(L:管段长度),切勿将绳子穿过管子内部后再起吊。管段置于管道基础上之前,必须先清理管口的内侧所粘附的灰尘、砂子、泥土或其它固体附着物。管道安装方法如下。给水:采用电熔连接方法。采暖:采用焊接方法。严格按照施工规范规定要求进行焊接在管道各转弯处,设计有要求的,按设计要求设置混凝土支墩;设计未要求的,按标准图集CS345(二)施工。、管道试压:按分段试压、系统试压两步进行。第一步:分段试压。在管道安装过程中分段进行试压;即管段安装完成100m200m时即可进行分段试压
33、。试压方法:、管段连接结束后,在分段管道一端设进水口,并安装阀门,管道高端处设排气阀。、放开排气阀进行加水,加满水后静置12小时再进行加压。加压过程分叁次进行。第一次加压至0.2Mp,停2个小时再加压至0.9 Mp,再停24个小时再加压至1.6 Mpa(即工作压力的1.5倍)进行保压,保持20分钟,压力降不大于0.05 Mp为合格。第二步:系统试压。管道系统试压应在管道全部安装完毕后进行。试压方法同第一步的条。(6)、管沟回填:管道试压前,除管道接口处不回填外,管顶以上回填高度不应小于0.5m;管道试压合格且隐蔽并验收合格后应及时回填其余部分。回填时,应在管道两侧同时均匀回填。管沟回填分别采用
34、人工和机械回填方法施工:管顶上部1.0m以下采用人工方法回填、夯实;管顶1.0m以上采用机械回填、压实。回填料:槽底至管顶以上500mm范围内,不得含有机物、冻土及大于35mm粒径的砖、石等硬块,应采用河砂回填,不得用淤泥回填;管道接口处采用细粒土回填(应以现场实际按实签证为准)。回填时,应分层回填、压实。分层厚度300mm。回填土压实度(轻型击实标准):、当管道沟槽位于路基范围内时,管顶以上250mm范围内87%,其它部位90%;、当管道沟槽不在路基范围内时,在管顶以上500mm范围内85%;其余部位90%。回填土注意事项:、雨后填土应先测定土样壤含水率,对过湿的土应采取措施;、槽内有水时,
35、应先排除干净,方可进行回填。、在夯实管道上方的回填土时,要轻轻夯实,注意不要用力过猛,以免损伤管道,直到压实的表土层1.0m。(7)、竣工测量:管道施工完毕后,依据给定的控制点、水准点测定管道的实际起点、终点、转点位置座标、实际管道及自然地面高程,确定管线实际位置及覆土深度,然后将上述测定结果提供给设计单位,由设计单位据此重新绘图,该图作为竣工图存档备查。(8)、竣工验收:及时完成收尾工程,作好竣工验收资料准备及工程的自检自验工作。工程验收程序:现场预验收收提交正式验收报告自检自验 正式验收 工程验收结束后,尽快地完成工程移交、技术资料移交及其它移交工作;完成工程价款的竣工结算。九、过河管段总
36、体施工方法:过河管线在河床内的管段(采暖管线河床净宽56m,给水管线河床净宽75m)分成两个小施工段进行流水施工的总体施工操作方式方法;迎流水一侧的草袋围堰分两次修筑和拆除,施工临时道路一次修筑完成,并利用施工临时道路替代迎河床内上游河水的围堰,在施工临时道路的两端分别设置DN800砼排水管四道,每道排水管长12.0m,利用每端四道DN800砼排水管的疏与堵来完成河水的分流疏导,以保证施工场地的干作业。同时也做为河水的分流渠道(应以实际需要和现场按实签证为准)。具体施工实施细则如下:1、管沟开挖及回填:管沟开挖采用机械开挖,人工配合修整沟底及边坡。管沟基底抛石挤淤进行基底加固处理。管沟开挖的土
37、方应堆放在施工道路外侧,为一侧返土。剩余土方及拆除的围堰和施工便道土方应全部清除并外运,不得堆放在河道内(应按现场实际签证为准)。2、砼管道基础及毛石防护墙:过河管线采用毛石防护墙保护管线,管线安装完毕后护墙内满撼砂处理。管道基础抛石挤淤处理。3、施工安全: 管沟开挖边坡放坡系数:二类土1:0.75,干沙土1:1,流沙及淤泥土1:1.5。冻土边坡执行1:0.75放坡系数。管沟基底处理和管段吊装必须按施工操作规范中的有关规定认真执行。十、主要技术组织措施:主要技术组织措施有:保证工程质量措施;保证施工进度措施;保证施工安全措施;保证文明施工措施;降低工程成本措施。1、保证工程质量措施:、强化质量
38、意识。全体施工人员必须树立:“百年大计,质量第一”的思想;牢记:“质量就是生命,质量就是效益,质量就是信誉”的宗旨。、建立质量管理制度。按照公司制定的质量目标管理保证体系(附后)、工程质量保证体系(附后)进行工程质量管理;项目部成立以项目经理为组长的质量管理领导小组(附后);设专职质量检查员一名;实行施工过程的自检、交接检、质量检查员验收制度;实行工程质量一票否决权制度,规定:上一道工序不合格,不准进入下一道工序。、认真进行施工技术交底。每道工序施工前,由技术负责人进行施工技术交底。、控制桩及水准点必须随时进行校核;测量员测量成果应经技术负责人或质检员复核,以确保测量成果准确。、沟槽开挖完后,
39、管基施工前,应请设计单位、建设单位、质量监督单位、监理单位等有关单位对基槽进行验收,合格后方可进行管基施工。、管道安装完一段后,除接口处不回外,其它部位应及时回填,以防浮管现象发生、沟槽回填前,沟槽内应连续排水,不得存有积水,防止泡槽。沟槽回填土应分层夯实,密实度达到要求。2、保证施工进度措施:、 进行合理的施工段划分,组织流水作业;、 加强劳动力管理,合理调配人力资源;、 实行计件工资制,多劳多得,奖罚分明,调动工人劳动积极性;、 根据施工情况,或加班加点;或实行倒班制全天连续作业。3、保证安全施工措施:、建立以项目经理为组长的安全领导小组(附后)、项目部安全保证体系(附后),设一名专职安全员;认真执行上级及有关主管部门制定的安全生产管理规章制度、操作规程、文件规定;、施工队长经常对现场施工人员进行安全教育,作好安全交底并做好记录。所有安全内业资料按规定填写;、安全小组轮流定期值班,经常巡视检查安全隐患;、保证施工道路畅通。危险部位应设置防护设施和醒目标志;、土方施工按要求放坡,施工人员保持安全施工距离;、挖
