施
工
方
案

建设方：昆山XXXXXXX厂　　　　　　　

设计方：江苏曼氏智能网络科技有限公司

江苏曼氏智能网络科技有限公司制

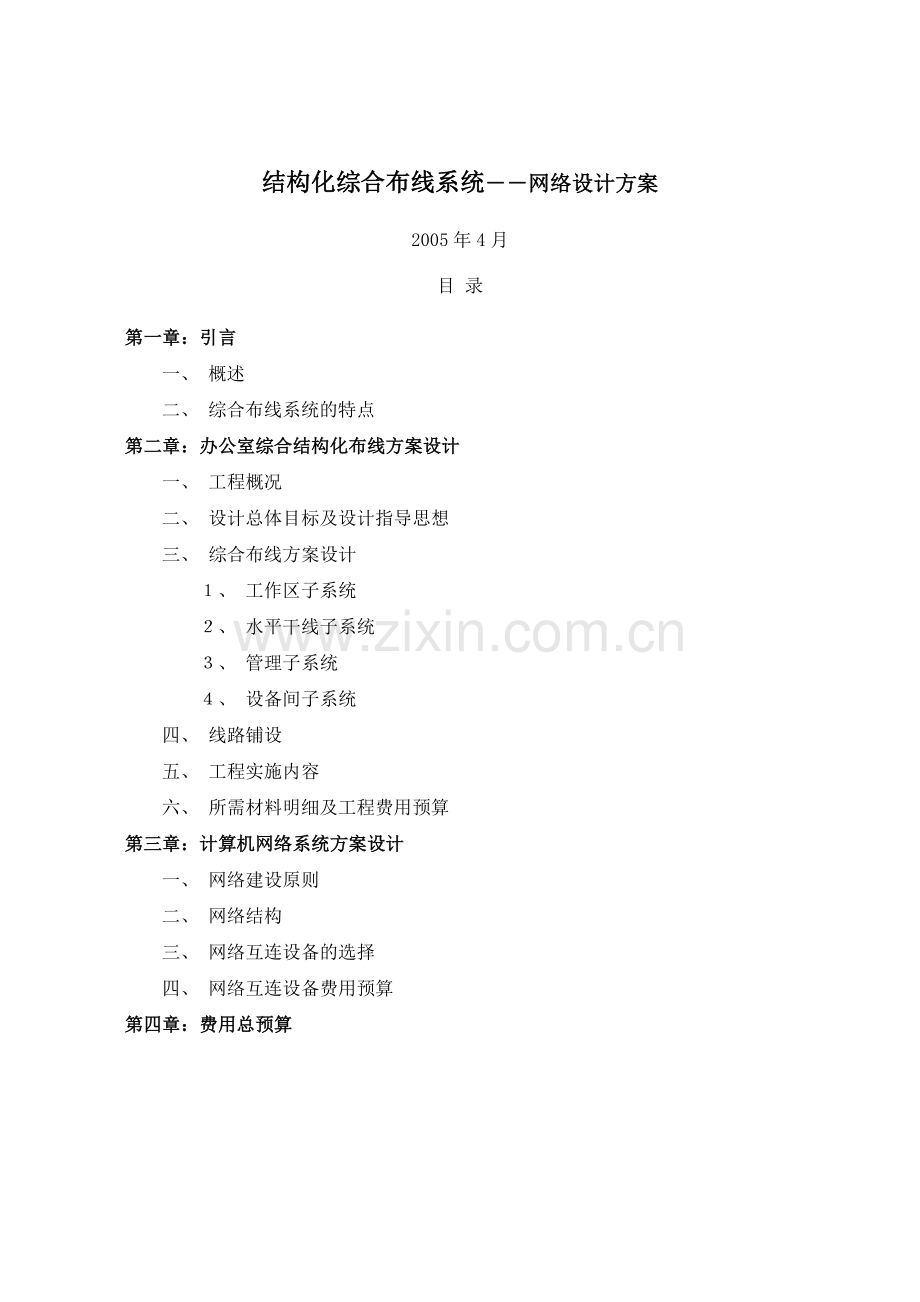

结构化综合布线系统－－网络设计方案
2005年4月
目 录
第一章：引言
一、 概述
二、 综合布线系统的特点
第二章：办公室综合结构化布线方案设计
一、 工程概况
二、 设计总体目标及设计指导思想
三、 综合布线方案设计
１、 工作区子系统
２、 水平干线子系统
３、 管理子系统
４、 设备间子系统
四、 线路铺设
五、 工程实施内容
六、 所需材料明细及工程费用预算
第三章：计算机网络系统方案设计
一、 网络建设原则
二、 网络结构
三、 网络互连设备的选择
四、 网络互连设备费用预算
第四章：费用总预算
第一章 引言
一、 概述
布线系统是建筑或建筑群内的网络, 是实现智能化的基础。它不仅使建筑物内语音和数据通信设备、交换设备和其它信息管理系统彼此相通，而且是连接这些设备与建筑物外部的通信网络。
在信息时代的今天,建筑物的布线不再是一项基本的公共设施,它不仅能够提供电讯服务,而且已成为整个通讯网络的一部分, 为昂贵的高科技系统传播各种系统信号,具有更宽的频带和更高的速率,满足日益增长的对资讯共享的需求。
　　由于传统的布线系统对不同应用系统采用不同的布线，由不同的人员负责实施和维护， 其灵活性及扩充性差，因此无法满足智能化的要求等。
二、综合布线系统的特点
1、布线系统的综合性
它针对电脑、通讯和控制的要求而设计， 集合各种技术、系统、设施在一座大楼或建筑物内而成， 满足各种不同模拟或数字信号的传输需求，将所有的语言、数据、图象、 监控设备的布线组合在一套标准的布线系统上， 设备与信息出口之间只需一根标准的连接线通过标准的接口把它们接通即可。
２、布线系统结构的模块化
结构化布线系统中除去固定于建筑物内的水平线缆外，其所有的接插件都是积木式的标准件，以方便使用管理和扩充。 可以使得在投入运行后的维护工作中，备口备件储备少， 故障检查定位快，运行管理简单。它运用星形结构方式， 由中心点进行一些配线更动，即可将各种电路信号带入任意结构上。
３、布线系统是一套完整的产品
包括非屏蔽双绞线、交叉连接、适配器、连接器、插座及接头、传播电器、设备、测试设备及工具等。
４、布线系统最具灵活搭配的配线系统
系统传输介质的选择可根据实际的带宽需求做出经济的灵活搭配，且不需与不同的厂商进行布线协调， 能够方便地与不同厂商的不同产品结合起来，组成完整的网络系统。 同时它的灵活组合性给服务与管理提供了最大的方便。由于采用跳接线的设计，为以后自行进行布线系统线路上的更动及管理， 减少了因为办公室的搬动在线路的布放及管理上所耗费的时间和金钱。
５、系统的目标是设计一种广泛兼容的开放系统
系统目标是用建立布线系统的标准来简化工程的标准系统，使得很成功且很简单地联结所有不同厂商各种通信、电脑、监控及图象设备。这些系统与设备包括：
　　＊语音(VOICE)　系统支持符合当今国际标准的模拟和数字 PBX( PRINATE BRANCH EXCHANGE) 和 CENTREX( CENTREL OFFICE EXCHANGE)电路,也支持ISDN的基本和初级速率传输。
　　＊ 数据(DATA)　　系统满足EIA、CCITT各项通信及IBM、HP、 WANG 、FUJITSU等各大计算机公司产品的通信标准。 本设计方案主要考虑数据传输、语音传输和视频传输等方面的需要，但线路本身提供了多种应用的基础。
第二章：综合布线系统方案设计
一、 工程情况
贵司的综合布线工程主要是新建厂房的综合布线， 办公大楼、1号厂房、2号厂房及仓库等建筑的数据联网共享。新办公大楼共3层，框架结构，数据点共34个；各厂房及相关库房共有数据点12个，具体点位见我方提供之弱电图纸。要求在进行厂房及办公楼装修的同时完成综合结构化布线。按办公需求来设计综合结构化布线。设有布线竖井，供结构化布线走线用。计算机机网络服务器和交换机、主配线价、机柜均放在办公大楼一楼计算机网络控制室。
工厂的建筑群光纤系统主要用于连接两座厂房和一栋办公大楼，网络中所有电脑工作站受办公大楼资讯部计算机中心统一控制。
二、 设计总体目标及设计指导思想
1、 设计目标及指导思想
贵司作为一个现代化的企业，应充分考虑未来系统集成的需要，智能系统需要集成共同发挥作用或单独实施功能时，可以非常方便灵活在综合布线平台上实现，综合布线系统严格按照国际EIA/TIA568工业及商业建筑物布线标准设计，并且保证能满足未来十年内系统运行的稳定性和可靠性。综合布线系统设计应具有兼容性、开放性、可扩性。
2、 设计等级
依照智建筑综合布线系统信息点设计等级（见下表），根据厂房综合结构化布线的实际情况和需求，我们拟按照丙级进行设计。即按每个办公室二个数据点、二个语音点（一个内线、一个外线）来设计。
表3-1 智能建筑综合布线系统信息点设计等级

甲 级
乙 级
丙 级
连接内容
语言、数据、图像
保安监控、消防报警
对讲传呼
语言、数据、保安、
对讲传呼
语言、数据
办公楼端点数/20M2
4--5
3--4
2--3
商住楼端点数/20M2
3--4
2--3
2
三、 方案设计
根据贵司实际情况及需求，我们对办公楼的综合布线按丙级标准设计，即每个房间设数据点、语言点1－2个，并且二者均可以通用，根据贵司的初步安派和实际需求,我们初步设计办公大楼部综合布线信息点分布点如下：

表3-1 办公楼结构化布线信息顶点分布设计表
楼 层
办公室数
电话
网络
监视
报警
信息点合计
1
9
79
10

89
2
16
45
19
2
3
69
3
5
65
5

3
73
合计
30
189
34
2
6
231
注：（以下内容按实际需求更改）
⑴ 按照贵司办公区分布图，每个办公室设计二个数据点和一个语音点。
⑵二楼设外线专线点二个，用于连接INTERNET及建立广域网的连接和办公大楼的连网；设内线点一个；设数据点8个，连接计算机设备。
⑶其他数据点和语音点，主要用于连接生产车间而预留。
整栋楼共设信息点22个，其中数据点16个，语音点6个。所有信息点均按五类标准设计，达到100 M的数据传输速度并切所有的信息点通过调线均可达到语音、数据通用。在二楼贮藏室设置配线架，同时将光纤终端箱和网络交换机放置在里面，从二楼贮藏室到一楼和三楼最远的信息点的垂直距离加水平距离之和小于90M，为了便于集中管理，在每层我们不再设水平配线间，制四部厂房内所有配线和管理均在二楼进行，线缆从配线架直接到各个信息点，所有线缆至配线架从楼层中间的弱电井中走出后到天花板下剔墙到各个信息点，所有信息点均采用暗盒方式。所有综合布线产品我们均采用LUCENT五类产品，即五类双绞线、五类信息插座、五类快速跳线、五类模块等，能提拱100M的数据传输速度，满足高速以太网及ATM网络数据传输的需求，从而为高速数据转输打下了基础，制四部厂房PDS总体方案如下图：

下面对整个布线系统的几个子系统进行详细描述。
1、 工作区子系统
工作区子系统由各个办公区域构成，每个办公区域设置一个超五类双孔信息插座，通过连接跳线连接一个电话和一台电脑。所需材料包括超五类跳线、超五类信息模块、面板、RJ45头等，所有产品我们均选用AMP原装产品，超五类跳线为了降低成本，我们选用AMP RJ45头及AMP超五类双绞线自已根据需要的长度制作，共需22根，五类信息模块选用AMP超五类模块，数量22个，面板选用AMP双孔面板，，数量11个。
2、水平干线系统
水平干线系统是将电缆从管理子系统的配线架上延伸到用户信息插座，水平干线系统的电缆我们选用AMP的超五类非屏蔽双绞线，，它能提拱10０M/S的数据传输速率，是一种性能非常优良的五类非屏蔽双绞线，估计共需五类双绞线箱（300M/箱），计算依据如下：
C=[ 0.55(L+S)+6 ] * [ I/O ]
I / O 为配线架连接的信息点=２2
L为配线架到最远信息点的距离=３*4+28+4+5=４９M
S为配线架到最近信息点的距离=4+5=９M
C 为总的用线量
C=[ 0.55(４９+９)+6 ] * 22=792M=3箱（300m/箱）
3、管理子系统
管理子系统设在二楼贮藏室由交连、互连和I/O设备组成：根据此大楼实际布线需求的特点，我们整个布线系统只在贮藏室设一个管理系统，管理子系统的全部设备均采用AMP超五类设备，包括跳线架、理线架、安装托板、超五类跳线、白色标签、胶条等，具体采用设备如下：
选用D-Link 48口机架式交换机,数量：１个
选用AMP 24口跳线架，数量2个；
选用AMP水平理线架，数量：4个
选用AMP白色胶条，白色标签，信息出口标签等。
4、设备间子系统
网络交换机和服务器等设备放置于办公楼一楼机房，交换机通过跳线和线缆连接到配线架上。
四、 线路敷设及安装
1、工作区：根据办公楼建筑结构，选择双口墙壁型信息插座，提拱标准的RJ45接口，可接电话、计算机。为了美观，信息插座均采用暗埋式，对于有源设备，信息插座附近应设单孔三相电源。
2、水平线缆敷设：水平电缆由配线间经弱电竖井，再由天花板上顺墙而下暗埋，至标准信息插座，所有线缆都必须上PVC套管，并且强、弱电线槽在施工中必须分开走，距离应在30CM以上。
3、配线间配线柜的制作和安装：在配线间应制作一配线柜，材料最好为金属柜，长：1200MM，宽：1000MM。厚：500MM，柜子中间放置一活动面板，面板上预先钻一些固定孔以固定配线架。六单元机柜放置在配线柜下方，通过PVC槽将线缆由配线架走入机柜里接入机柜里的网络设备中。任一配线架的金属基座及配线柜都应接地，且接地电阻不大于3欧姆。
五、工程实施内容
1、布线设计：完成布线系统方案设计，并得到用户确认后，再与有关建筑设计部门合作，完成建筑物的管线设计。
2、布线施工督导：在布线过程中，与有关施工部门合作，将实施技术性的指导和非技术的工程管理、协调。
3、线路测试：工程完工后，将选定的专用仪器按TSB-67对系统进行测试，并提交测试报告。
4、系统连调：在系统的线路测试后，选择若干站点，连接网络设备进行连通测试，并提拱测试报告。
5、工程验收：完成上述两项测试后，双方签字认定工程验收合格，并完成工程保证体系。
建筑群之间的光缆布线
光纤传输设计规范
在一个建筑群之间长距离传输信息且传输速率高,或者外界与其它应用系统(特别是与电力电缆一起敷设)有抗电磁干扰要求的情况下,建筑群干线子系统线缆宜采用光纤作为传输介质。
光纤长距离无误差传输，具有较高带宽可支持各种不同类型的网络和未来千兆位LAN应用。
光纤提供给用户比铜缆系统更高的可靠性和更大的灵活性，对EMI/RFI信号，串扰具有免疫力；光纤衰减低，安全保密和可靠性高。
光纤传输系统及其构成
光纤传输系统是以光为载体、光纤为传输介质的传输方式，起主要构成的是光源、光纤、光发射机和接收机。
光纤布线要求
光纤的布放应平直，不得产生扭绞、打圈等现象，不应受外力挤压和损伤。
光纤在布放前两端应贴有标签，标明起始和终端位置。
光纤与建筑群其它管线应保持一定距离，与其它电缆也应分管布放。
光纤布放时应有冗余，光纤在设备端预留长度为5M-10M。
敷设光缆最好以直线方式。光缆的弯曲半径至少为光缆外经的20倍。
光纤布放，在牵引过程中，吊挂光缆的支点间隔不应大于1.5M.
光纤布放时的牵引力应小于线缆允许张力的80%,
选择布线器件原则
实用性 实施布线系统后能够满足现在和未来通讯技术的发展，实现语音、数据信息一体化。
灵活性 此系统能够满足不同应用的需求。一个信息点可以连接不同的终端设备，如电话、计算机、打印机等，而管理员所需作的事情是简单的跳线完成线路定位。
扩充性 布线系统可以十分方便地进行扩充，满足今后的发展。
依据本公司长期以来布线系统设计和安装实践积累的丰富经验，并结合公楼的具体特点和用户需求，综合考虑各个方面的因素，选用国际著名公司LUCENT和 FIBERNET成熟的光纤结构化布线系统产品设计了建筑群系统的布线实施方案.
施工方案（草案）
1、 办公大楼和制造部厂房之间距离约230M，在架空敷设光纤时应从办公大楼到D厂房先拉钢丝，光纤通过钢丝支撑，光纤外皮套PVC防火管.
2、 B栋建筑与制四部厂房之间距离约180M,光纤架空同第一步.
3、 光纤从空中拉到制四部厂房的二楼活性碳处理区,引进二楼的储藏室配线间,在此进行光纤接续工作,光纤终端盒固定在配线间墙上.
4、 光缆在终端盒内和光纤尾纤熔接在一起,由藕合器接出。
5、 从终端盒藕合器接光纤跳线到网络设备（HUB/SWITCH）。
工程实施内容
1、布线设计：完成布线系统方案设计，并得到用户确认后，再与有关管理部门合作，完成建筑物的管线设计。
2、布线施工督导：在布线过程中，与贵厂有关部门合作，将实施技术性的指导和非技术的工程管理、协调。
3、线路测试：工程完工后，将选定的专用仪器对系统进行测试，并提交测试报告。
4、系统连调：在系统的线路测试后，选择若干站点，连接网络设备进行连通测试，并提拱测试报告。
5、工程验收：完成上述两项测试后，双方签字认定工程验收合格，并完成工程保证体系。
6、文档：验收后，将以文本方式，向用户提拱系统设计与配置及施工记录等在内的文档。
所需设备材料明细和费用预算：
光纤布线部分所需设备及材料明细如下表
LUCENT光纤产品(选一)
名称
计量单位
单价（RMB）
数量
金额（RMB）
4芯室外多模光纤
米
34
410
13940
8口光纤配线架
个
580
2
1160
光纤藕合器
个
80
16
1280
光纤配线架面板
个
75
4
300
10M/100M光纤收发器
个
4000
2
8000
3米多模室内光纤跳线

480
8
1920
接地夹
个
400
2
800
光纤套管
套
950
1
950
ST光纤接头
个
80
16
1280
光纤熔接费
元/个
260
16
4160
光纤敷设费
元/米
10
410
4100
PVC管材
米
3
410
1230
合计
.00
美国FIBERNET光纤产品(选二)
名称
计量单位
单价（RMB）
数量
金额（RMB）
4芯室外多模光纤
米
23
410
9430
8口光纤配线架
个
260
2
520
光纤藕合器
个
50
8
400
D-LINK 10M/100M光纤收发器
个
2000
2
4000
3米多模室内光纤跳线
条
90
4
360
接地夹
个
200
2
400
光纤套管
套
950
1
950
ST光纤接头
个
80
16
1280
防雷器
个
580
1
580
光纤熔接费
元/个
260
16
4160
光纤敷设费
元/米
10
410
4100
PVC管材
米
3
410
1230
合计
27410.00
办公大楼室内布线材料明细如下表
名称
单位
单价(RMB)
数量
金额(RMB0
AMP CAT5e双绞线
米
2.5
900
2250
AMP双孔面板
个
16
11
176
RJ-45头
个
2
44
88
AMP安装托板
个
420
1
420
AMP模块
个
35
22
770
AMP 24口配线架
个
1500
1
1500
护套
个
1
44
44
PVC管材
米
3
900
2700
标签条
包
25
1
25
合计
8223.00

第三章：计算机网络系统方案设计
一、网络建设原则
在网络的建设中，我们主要遵循如下一些原则进行设计工作：
1、 实用性：充分考虑网络建设的实效性，最大限度的满足实际工作要求。采取总体规划，分布实施的方式。
2、 先进性：所选用的软硬件技术产品是先进，成熟的理论和技术，即可反映当前技术水平，又能保证今后的发展的连续性。
3、 可靠性：系统的软硬件产品性能稳定，具有强大的技术支持，保证整个系统的平稳运行。
4、 开放性：系统的结构设计即考虑到内部的合理有效（采用综合布线系统），又考虑到与外部的无缝连接（采用路由器与外部网互联），以及硬件设备的兼容性。
5、 扩充性：网络建设中应对系统的发展有一个长远的考虑，在系统结构、网络负荷及处理能力上应具有一定的预留和可扩充性。
6、 安全性：必须保证数据资源的有效利用和安全使用，以及对外部网络入侵的防范机制（如采用防火墙设计）。
总之，我们将注重实用，不赶时髦，利用先进成熟的网络技术来构建技术先进，稳定可靠的计算机网络系统。
二、网络结构
该系统网络结构采用星形网络结构和经济实用的高速交换式以太网络技术，并且随着网络技术的发展及应用需求的提高可分步过渡到ATM网络。
骨干网实现100M交换，重要用户及各类服务器可以以100M的速率直接连到网络主交换机上，真正实现100M交换。
部门级网络我们采用分段式，对于一般用户，我们设计以100M的速率进入服务器，为了保证网络每信息点的速率均能达到10M的专用带宽，我们采用了"SWITCH TO DESKTOP"（交换到桌面）的技术，配置合适端口数目的LAN SWITCH形成100M子网段，而对于一些较为重要的部门，我们设计以共享100M的速率连入服务器，这种设计可以满足不同用户对网络速度的需求，并且易于扩展和升级。
xxxxx制四部厂房计算机网络结构如图4.1

三、网络互连设备的选择
根据广泛的比较和选择，我们推荐美国3COM公司的网络互连设备，交换机系列选用的是3COM的Super Stackⅲ 系列交换器，它是一种快速的、可扩充的低价位的具有强大管理功能的革命性工作组交换器，其具功能强大的交换引擎，保证以全线速带宽连接到桌面站点或达100Mbps 到服务器和主干上，即插即用，安装方便，网络主交换机我们选取择的是：Super Stackⅲ Switch 4250T系列的的3C17302交换机，它具有48口10/100BASE-TX交换口，它能提拱100M的快速以太口，确保100M工作站交换到桌面。本系统拟选用3C17302 1台.
四、 网络设备费用预计：
这里的费用预算我们只计算了网络交换机和网卡的大约费用，其他费用可根据实际实施中所选的设备进行计算。
表4.1 计算机网络系统设备明细及费用预算：
序号
名称
描述
单位
单价(RMB)
数量
金额（RMB）
1
Super Stackⅲ Switch 4250T网络交换机3C17302
48口10M/100M
台

1

2

3

布线系统施工时间安排和步骤：
布线工程时间： 月 日-- 月 日
月 日交付贵厂使用。
施工步骤安排:
1. 进行厂区整个场地实际的测量距离，各个光纤信息点位置的安排,
2. 进行办公大楼楼层室内光纤线路的铺设
3. 进行厂房和办公大楼之间架空光纤布线系统铺设
4. 进行厂房室内的光纤铺设。
5. 进行厂房办公室各区域每个信息点的安装
6. 进行电脑室网络产品设备的安装及整个网络的测试
7. 编写布线工程的文档资料
8. 工程交付贵厂有关负责人验收
第四章 费用总预算
综上所述，贵厂的综合结构化布线、计算机网络系统的建设，其总资金预算如下：
1、新厂房综合结构化布线系统：
设备及材料总费用（见上表3.2）为：8223.00元
系统设计费：设备及材料总费用×5%=8223.00*5%=411.00
PDS部分系统安装调试费：设备及材料总费用×10%=8223.00*10%=822.3
售后服务费：设备及材料总费用×5%=8223.00*10%=822.3
PDS部分工程总费用=设备及材料总费用+系统设计费+系统安装调试费+售后服务费
=8223.00+411.00+822.30+822.30=10279.00
2、 光纤布线系统：
设备及材料总费用（见上表3.2）为：　　元
系统设计费：设备及材料总费用×10%=
光纤布线部分系统安装调试费：设备及材料总费用×1５%=　　　.00*10%=
售后服务费：设备及材料总费用×１０%=　　　*10%=
光纤布线部分工程总费用=设备及材料总费用+系统设计费+系统安装调试费+售后服务费
=
=
设备及材料总费用：
３、 计算机网络系统建设费用：
设备及材料总费用（见表4.1）:　　　　0.00元
系统设计费：设备及材料总费用×5%=　　　.00*5%=
系统安装调试费：设备及材料总费用×10%=　　　　*10%=
售后服务费：设备及材料总费用×5%=　　　　　　*5%=
计算机网络系统总费用=设备及材料总费用+系统设计费+系统安装调试费+售后服务费
=
=

费用总预算：1+2+3=
合计：壹拾伍万玖千贰百贰拾柒元壹角五分

结束语
本方案是为贵厂所做的建筑群结构化光纤和双绞线混合布线系统的初步设计方案。我们将根据用户的需求不断的修改和完善我们的方案。我们将以我们雄厚的科技实力和完美周到的服务设计和实施好计算机网络结构化布线工程。
再次衷心感谢贵贵厂对我公司的信任，给予我公司计算机网络化布线系统服务的机会。
光纤布线结构示意图
