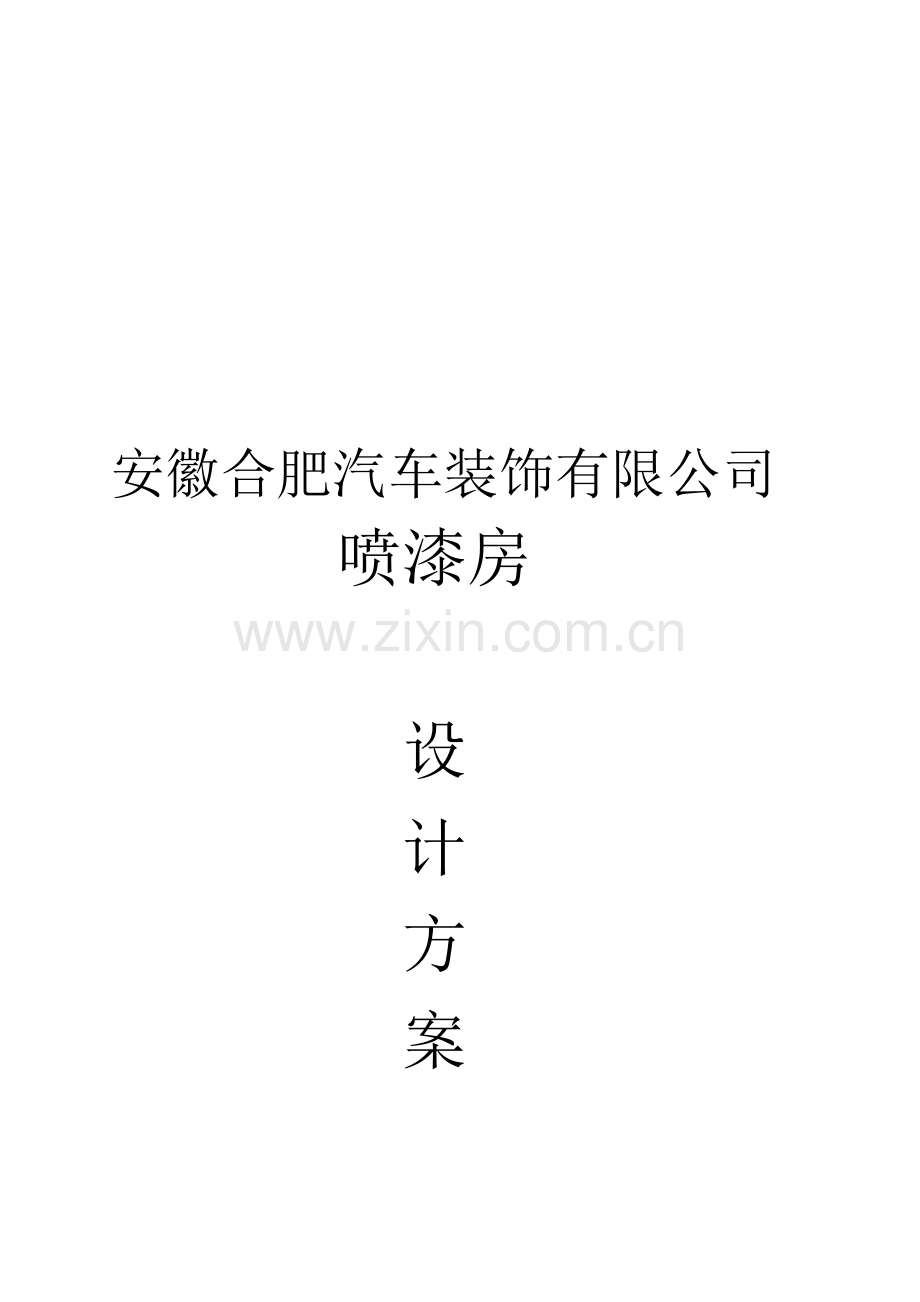

安徽合肥汽车装饰有限公司
喷漆房

设
计
方
案

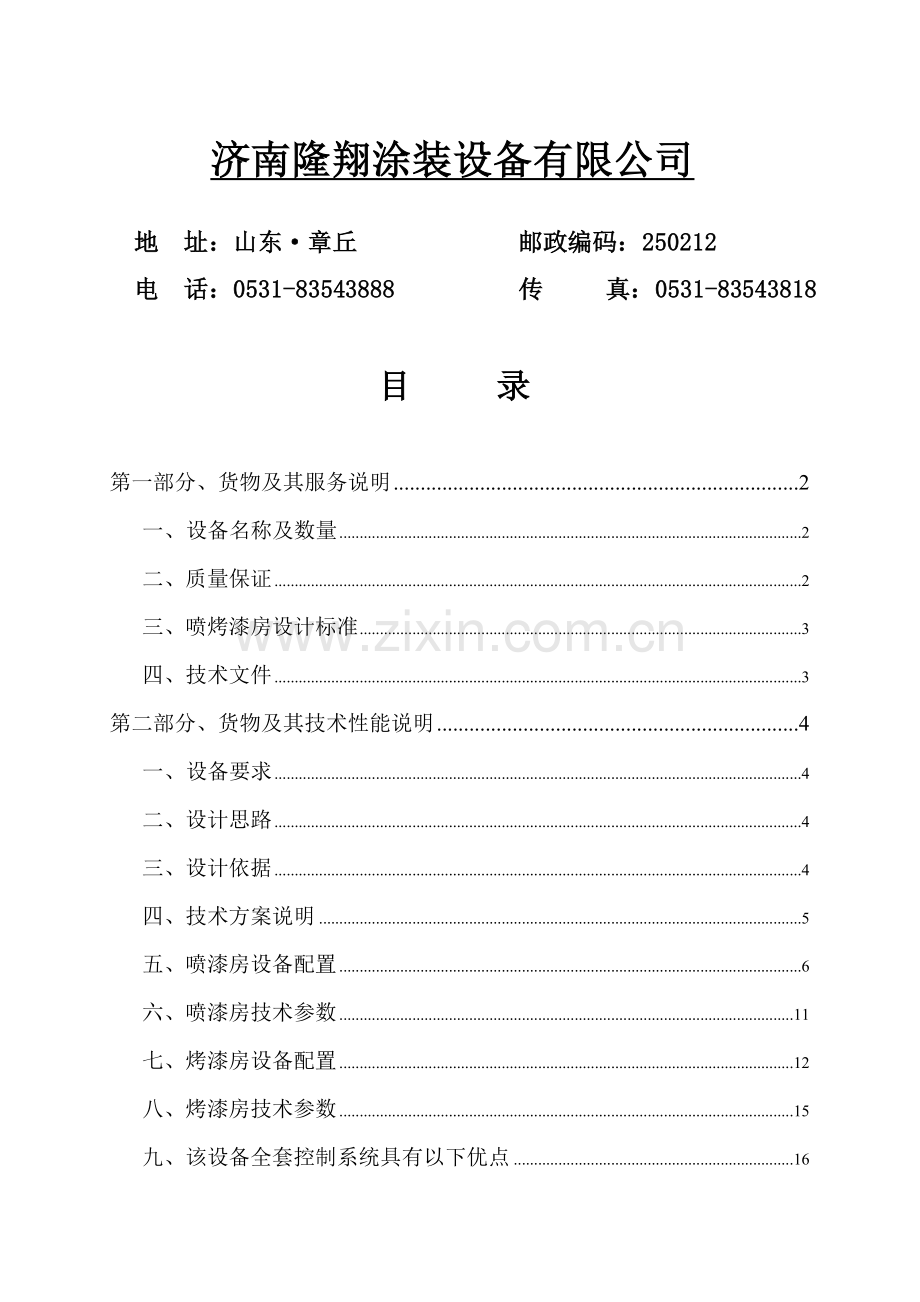

济南隆翔涂装设备有限公司
地 址：山东·章丘 邮政编码：250212
电 话：0531-83543888 传 真：0531-83543818

目 录

第一部分、货物及其服务说明 2
一、 设备名称及数量 2
二、质量保证 2
三、喷烤漆房设计标准 3
四、技术文件 3
第二部分、货物及其技术性能说明 4
一、 设备要求 4
二、设计思路 4
三、设计依据 4
四、技术方案说明 5
五、喷漆房设备配置 6
六、喷漆房技术参数 11
七、烤漆房设备配置 12
八、烤漆房技术参数 15
九、该设备全套控制系统具有以下优点 16
十、报价方案 17

第一部分、货物及其服务说明
一、 设备名称及数量

喷漆房（做地基） : 1台.

二、质量保证
1、我公司以质量体系运作，我们对承包范围内的一切设备从设计、制造、安装、调试至交付验收均按照规定体系程序执行，在全过程中充分听取用户方意见，接受用户方监督。实施责任工程师制，挑选经验丰富技术水平高的项目总设计师，全面负责本次项目。
2、我们在涂装方面有丰富的经验，完全能够按时优质地完成整个工程，确保产品质量。
三、喷漆房设计标准
1）、GB12348-90 工业企业厂界噪音标准
2）、GB50058-92 爆炸和火灾危险环境电力装置设计规范
3）、GB6514-95 涂装作业安全规程 涂装工艺安全及通风净化
4）、GB14443-93 涂装作业安全规程 涂层烘干安全技术规程
5）、JGJ46-88 施工现场临时用电安全技术规范
6）、JBJ18-2000 机械工业职业安全卫生设计规定
7）、JBJ16-2000 机械工业环境保护设计规定
8）、GB16297-96 大气污染物综合排放标准
9）、TJ36-79 工业企业设计卫生标准
10）、GB5023-98 机械设备安装工程施工及验收通用规范
11）、GB50150-91 电气装置安装工程电气设备交接试验标准

四、技术文件
在卖方设备交货后向买方提供以下技术文件：
1、设备说明书：包括设备操作说明、设备总图以及相应的明细。
2、其它资料：设备合格证书，报修卡。

第二部分、货物及其技术性能说明
一、 设备要求
具体尺寸如下：
喷漆房：外径尺寸（L×W×H）mm：17000×7500×6000
内径尺寸（L×W×H）mm：16850×5850×5550
二、设计思路
1、设计思想概述及原则：
1.1、设计时严格按照国家有关劳动安全、卫生及环保等方面的标准进行。该房采用上送风下抽风形式。
1.2、设备美观大方，满足产品使用要求，运行可靠，操作简便，维护保养方便易行。
1.3、选用的配套件质量可靠，确保设备的整体性能和质量。
1.4、控制系统充分考虑系统相互之间的连锁性，在温度、系统阻力都采取了保护措施，避免设备事故发生。
三、设计依据
1、 材料工件：（L×W×H）mm:驾驶室
2、 工作形式：人工喷漆
3、 烤漆温度：不烤漆
4、 喷漆房室体颜色：桔红色、蓝色、白色 或它色
四、技术方案说明
喷漆房喷漆时工作原理

喷漆时，外部空气由进风口过滤棉过滤后把空气中的大颗粒灰尘过滤干净，进入静压室经过第二层精过滤，然后进入房内，并在工件周围形成风幕。这时漆房内有载风速可达0.35m/s以上（空载0.25 m/s以上），喷漆时的过喷漆雾不会在操作者呼吸带处停留，而随气流迅速下降，经排风系统处理排除。此时漆房内有害气体浓度远远低于国家《工业企业设计卫生标准》中车间空气中有害物质最高允许浓度，而漆雾的处理是通过置于室体外的漆雾处理系统，处理后洁净的空气经排风系统送入大气中。
五、喷漆房设备配置
喷漆房由室体、送风系统、环保系统、过滤系统、照明系统、电控系统等组成。
1.1 室体：主要由漆房专用的75mm墙板聚笨保温板〔主材〕，顶板用聚笨夹芯板，该保温板的内外板均为渗锌彩涂钢板，墙板中间填充7.4mm聚笨保温材料，内外板与保温材料整体压制而成一体，该板具有以下特点：
l 轻型、新颖、造型美观；
l 保温、隔热、隔声性能优良；
l 强度、刚度、稳定性、抗冲击、抗震性能较好，具有耐腐蚀，耐
大气性好；
l 预制装配化程度高，施工快捷，耐久性好、使用寿命长。
聚苯乙烯复合板具有子、母插口接头，热桥系数小。整个室体侧板均选用复合聚苯乙烯保温板，保证室体强度、稳定性、保温性、密封性、抗冲击性、抗震性等达到国家或有关行业标准要求。以保证房体的牢固性。
全部壁板采用装配式结构，便于装拆，室体内中两侧灯箱带与侧壁板之间为保证密封，灯和骨架与壁板之间用铆钉连接，室体接触处均用的专用型材连接，再涂密封胶密封，用螺栓连接固定。

1.3、地格栅：．采用规格30mm*4mm规格Q235扁铁模具化制作,中间采用高强度圆钢做拉筋,整体热电镀,具有抗腐、美观、强度高、寿命长等特点。

1.4、龙骨架：整个室体采用钢架结构作为骨架，双型槽钢、钢板等焊接而成，不但可承受室体自身的重量，同时还可以承受设备启动时风压不平衡时造成的各种附加压力，室体钢结构在设计时保证结构最优化。

1.5、喷漆房送风系统：主要由3台DDF630B型7.5KW喷漆房专用离心风机构成。

1.6、喷漆房排风系统：主要由排风管道和环保装置等组成。为保证喷漆区微负压状态。排风机采用3台4-82-6.3E型11KW电机外置构成。

1.7、风机部分：为了满足工件的喷漆，整个喷漆室设置为一个整体，喷房内有载风速要求在0.3～0.5m/s，根据技术要求送风量90000 m3/h，本配置3台DDF630B型（欧式喉口防爆）,单台流量（Q）：30000 m3/h全压（p）：600pa低噪音离心式风机，此风机使用维修周期长，工作效率高，参数如下：
机号：DDF630B型（欧式喉口防爆）
转速：900r/min
流量：30000m3/h
全压：600Pa
配用电动机及功率： 7.5kw
排风风机采用3台4-82-6.3E(喉口防爆)型，单台流量（Q）：27000-32000 m3/h全压（p）：1176-816pa高效离心风机，该风机震动小、风量大，结构由叶轮、机壳、进风口、电动机等部件组成。参数如下：
机号：4-82-6.3E(喉口防爆)型
转速：900r/min
流量：27000-32000 m3/h
全压：1176-816pa
配用电动机及功率： 11kw
1.8、大门及安全门装置：室体为独立式，大门尺寸(L×H)mm：3600×4200 EPS彩板，一扇安全门尺寸(L×H)mm：1800×650铝合金包边,大门稳固，美观。用喷漆房专用不锈钢合页，大门及工作门开关自如。

1.9、照明系统：室内设置24组飞利浦顶灯36W×4×24及9组飞利浦腰灯36W×2×9照明装置;使用光色好、显色性高、寿命长；使用无噪音、无频闪、启动快、温升低、长寿命的三雄镇流器，在喷漆、无重影现象。

1.10、过滤系统：采用精粗两道过滤层结构，粗效过滤层选用优质无纺棉，能有效地捕捉直径大于10μm的尘粒；精密级亚高效过滤层选用VF600G精密级过滤棉，该过滤棉具有多层结构，能有效地捕捉直径大于4μm的尘粒。精密级亚高效过滤层设置在静压室底部， 用顶网托住，顶网采用优质型钢焊接，经喷粉处理，钢性好、无锈蚀、更换顶棉容易。整个过滤系统容尘量大、阻力小、寿命长、过滤效率可达98%。
初级过滤材料主要技术指标为：
重量 200gr/sqm
厚度 15mm
风流量 2052 m3/h
最小风压 15Pa
最大风压 200Pa
过滤效果 75.4%
容尘量 276 gr/sqm
防火级别 F-1DIN53438
Ø 顶部过滤材料：选用VF600G型高效过滤棉，顶部过滤材料主要技术指标为：
重量 600gr/sqm
厚度 20mm
风流量 900 m3/h
最小风压 25Pa
最大风压 400Pa
过滤效果 96.8%
容尘量 428 gr/sqm
防火级别 F-1DIN53438

1.11、环保系统：采用水帘式、吸附法处理方式，采用水帘过滤的方式：采用迷宫式折流板水帘，水池里面用槽钢地台，地格栅为3×4扁铁扣制，地格栅上面是不锈钢的水帘机，在风机压力的作用下,含有漆雾的空气向水帘机的内壁水帘板方向流动，一部分漆雾直接接触到水帘板上的水膜而被吸附，一部分漆雾在经过水帘板上淌下的水帘时被水帘冲刷掉，其余未被水膜和水帘捕捉到的残余漆雾在通过水洗区和清洗区时被清洗掉，过滤效率好，基本达到排放标准
1.12、压力控制：在侧门上安装压力锁，防止喷漆房内压力过高时，自动泄压，并且能够提供过滤系统的保养，更换时间的提示。

1.13、风机座：框架为40×40方管及角钢，蒙板为冷板、无噪音，机座喷塑而成，外表美观大方。

1.14、顶板：为7.5厘米彩涂聚苯夹芯板的，结构合理、美观耐用。

1.15、电控系统：采用国内知名品牌德力西电器，各电机回路中，配有低压断路器，热继电器等保护元件，进行电机的短路保护和过载保护。正常运行时，有绿色信号灯显示；发生故障时，有声光报警。整个电气设备金属外壳全部采用接零保护，电线电缆合理布局，在用电设备近旁应用保护钢管引下送至用电设备。
六、喷漆房技术参数
序号
项 目
单位
规 格
1
喷漆房
台
1
2
送排风方式

上送风下抽风
3
室体内腔尺寸
mm
16850×5850×5550
4
送风量
m3/h
60000
5
排风量
m3/h
90000
6
平均满载风速
m/s
0.3
7
空气洁净度
mg/m3
10TPS
8
噪音
Db(A)
<80
9
TSP值
mg/m3
<1.4
10
室内照度：
Lux
≥650
11
风机厂家

江苏恒康
12
房体材料
EPS
0.5㎜彩钢板,厚度75㎜
13
轨道

自己铺设
14
总功率
KW
73、75

七、土建说明
1、合同生效后，由乙方负责出具土建资料图纸，甲方负责土建施工和材料费，喷漆房通风道下挖80公分，安装地格板后和车间地面水平一致，以方便工件的进出。
2、甲方在土建施工时可随时电话联系乙方协助（图纸方面）施工。
八、该设备全套控制系统具有以下优点
·自动化程度高，操作直观简便，显示全面。
·自动联锁、安全生产方面，考虑周全，设计严密。
一旦某种故障发生，控制系统立即声光报警，显示故障内容，在操作人员未及时采取措施的情况下，控制系统会延时一段时间后自动断开相关设备电源，避免事故发生。
·电气元件选型优良，确保整个设备长期可靠运行。
电源：
动力回路：交流三相380V、50Hz、独立接地线。
控制回路：交流220V。
十、报价方案
总 价：贰拾捌万陆仟元整 。
此设备包税费、安装费、运输费，一年内保修，耗件除外。

济南隆翔涂装设备有限公司
