2004.11.12
李侠

2004.11.12
李玉泰

A
2004.11.11
祝海存

李伟2004.11.12
版次
日 期
审 核
改 版 原 因
批 准

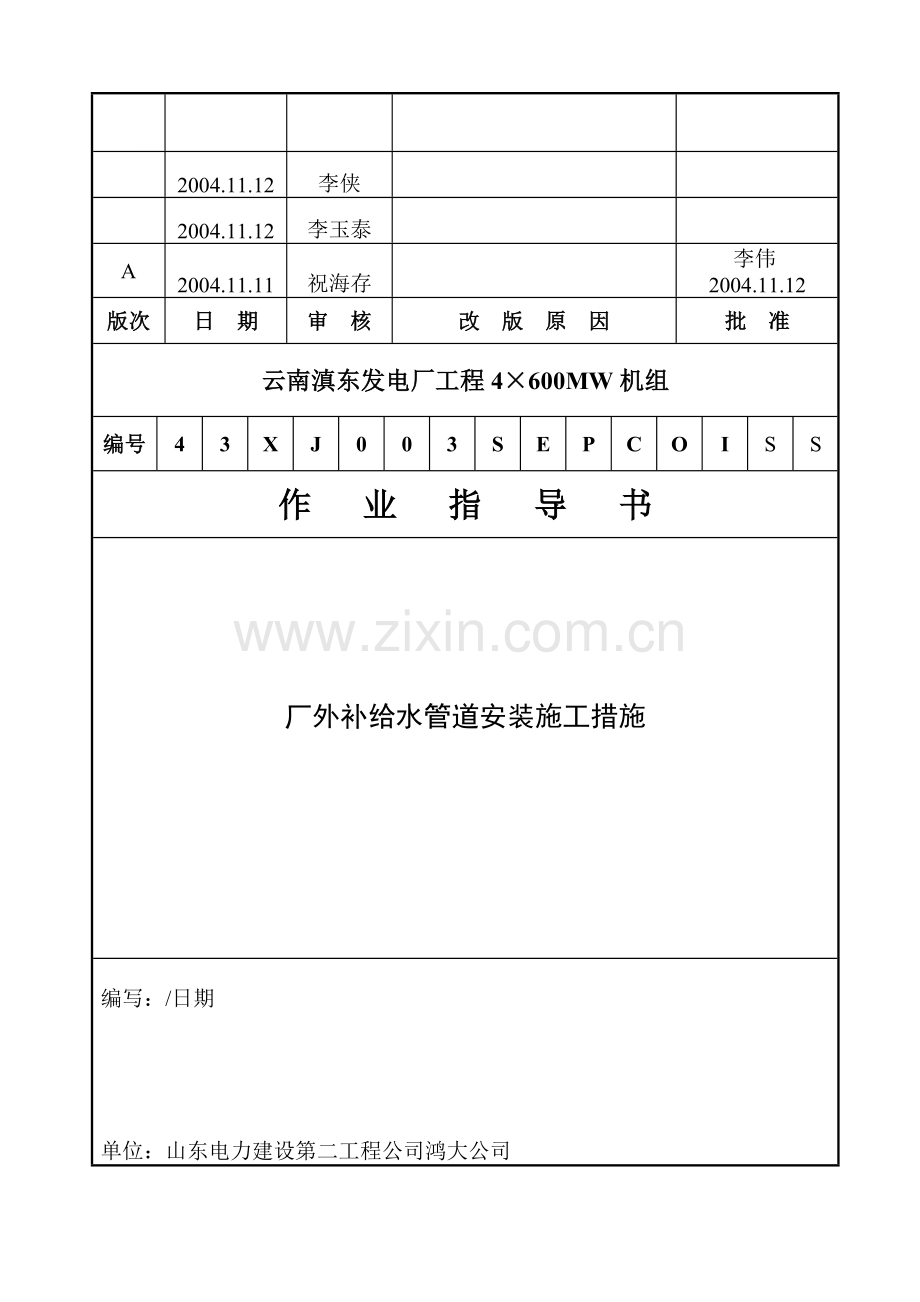

云南滇东发电厂工程4×600MW机组
编号
4
3
X
J
0
0
3
S
E
P
C
O
I
S
S
作 业 指 导 书

厂外补给水管道安装施工措施

编写：/日期

单位：山东电力建设第二工程公司鸿大公司

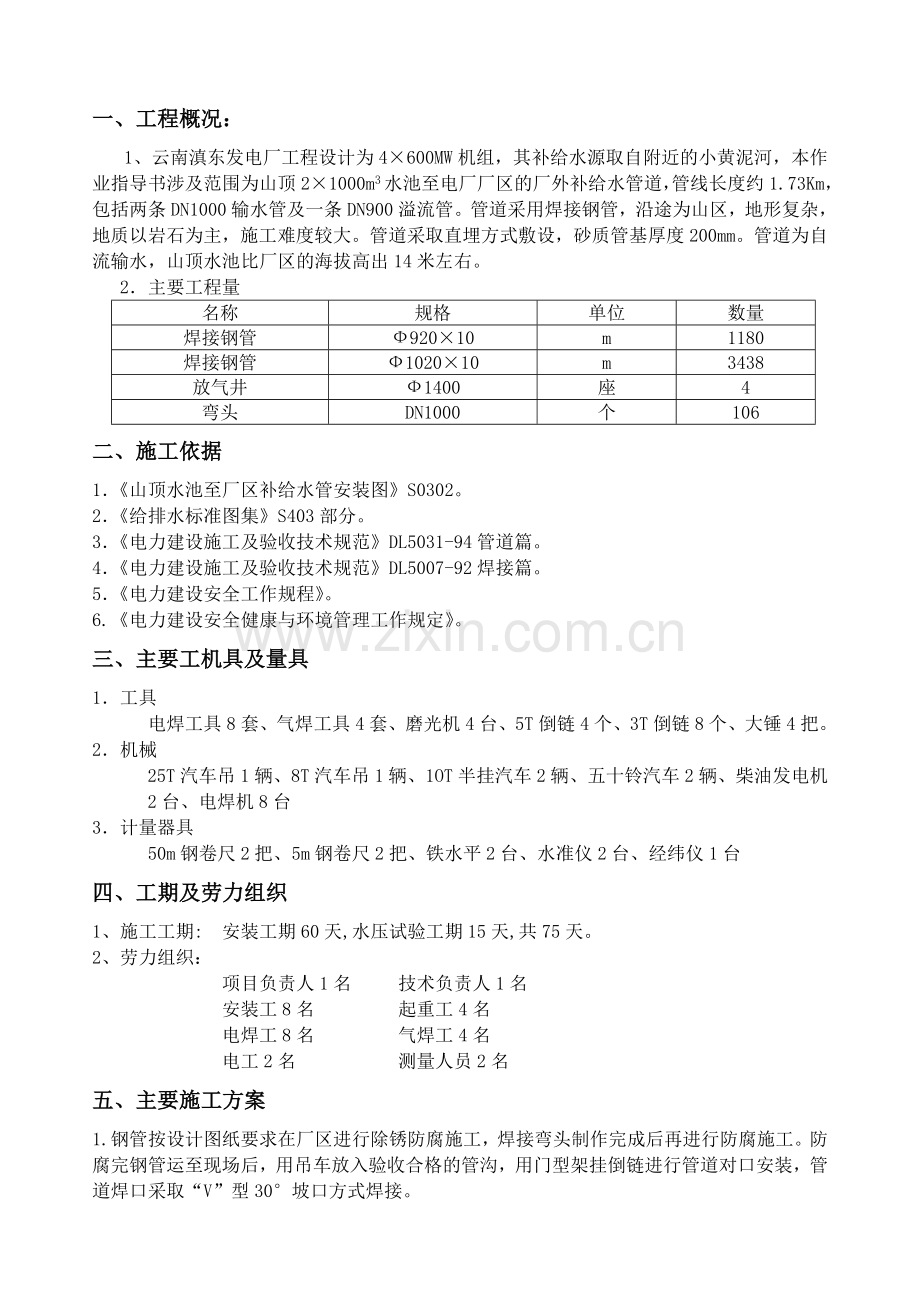

一、工程概况：
1、云南滇东发电厂工程设计为4×600MW机组，其补给水源取自附近的小黄泥河，本作业指导书涉及范围为山顶2×1000m3水池至电厂厂区的厂外补给水管道，管线长度约1.73Km，包括两条DN1000输水管及一条DN900溢流管。管道采用焊接钢管，沿途为山区，地形复杂，地质以岩石为主，施工难度较大。管道采取直埋方式敷设，砂质管基厚度200mm。管道为自流输水，山顶水池比厂区的海拔高出14米左右。
2．主要工程量
名称
规格
单位
数量
焊接钢管
Ф920×10
m
1180
焊接钢管
Ф1020×10
m
3438
放气井
Ф1400
座
4
弯头
DN1000
个
106
二、施工依据
1．《山顶水池至厂区补给水管安装图》S0302。
2．《给排水标准图集》S403部分。
3．《电力建设施工及验收技术规范》DL5031-94管道篇。
4．《电力建设施工及验收技术规范》DL5007-92焊接篇。
5．《电力建设安全工作规程》。
6.《电力建设安全健康与环境管理工作规定》。
三、主要工机具及量具
1．工具
电焊工具8套、气焊工具4套、磨光机4台、5T倒链4个、3T倒链8个、大锤4把。
2．机械
25T汽车吊1辆、8T汽车吊1辆、1OT半挂汽车2辆、五十铃汽车2辆、柴油发电机2台、电焊机8台
3．计量器具
50m钢卷尺2把、5m钢卷尺2把、铁水平2台、水准仪2台、经纬仪1台
四、工期及劳力组织
1、施工工期: 安装工期60天,水压试验工期15天,共75天。
2、劳力组织：
项目负责人1名 技术负责人1名
安装工8名 起重工4名
电焊工8名 气焊工4名
电工2名 测量人员2名
五、主要施工方案
1.钢管按设计图纸要求在厂区进行除锈防腐施工，焊接弯头制作完成后再进行防腐施工。防腐完钢管运至现场后，用吊车放入验收合格的管沟，用门型架挂倒链进行管道对口安装，管道焊口采取“V”型30°坡口方式焊接。
管线过扎外河采用在枯水季节时“分半筑堰开挖法”施工。
2、施工注意事项：
1．直管段安装应确保管道安装的平直度，以免出现弯曲起伏的现象影响管道安装工艺。
2．管道安装时，应顺一方向不间断进行，，以免留下死口，增加工作量。
3．焊工完成一焊口后，应在其一侧盖上自己的钢印号，并清理完毕后方可进行下一焊口工作。
六、施工工艺流程：
工艺流程
要求与标准
一、技术准备

二、钢管、管件、阀门的检查。

三、钢管防腐
DN900及以上钢管和钢制管件内外壁均进行防腐处理。

四、管线布置：
用汽车（10T）拉运管子沿施工临时道路沿管线依次布管在管沟内。

五、管道安装：
1．标高、坡度的检查与验收。

2．钢管安装及焊接

六、管道水压试验

① 进行图纸会审解决设计存在问题。
② 熟悉规范、验标及施工图内容。
③ 编制作业指导书，并进行施工前的技术交底。

① 钢管、管件、阀门领用要有出厂合格证，有关指标应符合现行国家或行业标准。
② 焊接钢管表面应无裂纹、缩孔、夹渣、折迭、重皮等缺陷，不得有超过壁厚负公差的锈蚀或凹坑。

① 外壁采用加强级防腐，一布三油，即：底漆-面漆-玻璃丝布-面漆。内壁防腐层结构为：底漆两道，面漆二道。
② 除锈：钢管表面的锈蚀一般采用磨光机除去，除锈后钢管表面的铁锈、灰尘清除干净，无附着不牢的氧化皮、铁锈等。除锈后应及时进行防腐施工。
③ 漆的涂刷应沿同一方向重复进行，涂刷应均匀，无透底、流痕现象。
④ 玻璃丝布缠绕时应使玻璃丝布保持平整并浸透漆，避免出现气泡、皱纹等缺陷。玻璃丝布压边宽度不小于20mm，接头搭接长度不小于100mm。

①吊运管子时，注意对管子防腐层的保护，一般采取加橡皮垫的措施。起吊要缓慢平稳，以免碰坏管子。

① 管基采用砂质管基，砂基厚度不小于200mm。
② 管道的坐标、标高、坡度均应符合设计要求。
③ 管道标高符合设计要求，偏差＜±15mm，管道坡度符合设计要求。
④ 管沟放坡能保证施工人员安全，管沟底宽保证管道两侧各有70cm施工场地。

① 对口应平直，无错口现象，焊缝距弯曲点的距离不小于管子外径。严禁强力对口。
② 钢管坡口为V型30°坡口形式，对口间隙2-3mm，焊口周围100mm内油、漆、垢、锈要磨光除尽，露出金属光泽。
③ 对接管节的纵向焊缝应错开布置，错开的距离不小于100mm。相邻两条环焊缝间距应大管子直径。
④ 禁止在焊缝上开天窗或开孔。
⑤ 焊接过程中，应注意接头和收弧的质量，接头要熔化良好，收弧应将弧坑填满。注意层间清理，清理不彻底，不能施焊次层，层间接头应错开10-15mm。焊缝应与母材平滑过渡，防止咬边，夹渣等缺陷。焊口焊完后应及时清理渣皮、表面烟尘附着物及飞溅物等，并及时做好焊口标识。

详见«水压试验措施»

七、安全注意事项：
1．施工人员必严格执行《电力建设安全施工管理规定》及公司有关安全工作施工规程，树立“安全第一、预防为主”的安全生产方针。工程施工前必须进行安全施工技术交底并签证。
2．管子吊装时由起重工统一指挥，任何人不许在管子正下方站立、行走。起重作业前对起重工器具进行详细检查，确认合格后方可使用。
3．高压线下吊运作业时，应确认吊车距高压线在安全距离范围内方可施工，施工前办理安全施工作业票。
4．所有电气设备、工具、线路均应经常检查，电盘由专职电工负责，发现问题及时处理，电动工具要加装漏电保护器，电焊机外壳应可靠接地。
5．管沟放坡坡度由具体土质确定，管沟内作业时，要经常检查边坡的稳定性，以免塌方伤人。
6．夜间施工要有充足的照明。
7．附近有爆破作业时管道施工人员应避至安全地带，确认爆破完成后方可回原位置。
8．施工人员不得进入施工界限以外的村庄、耕地，避免与内部及外界人员发生冲突，以免造成人身伤亡。
八、环保注意事项
1、施工用电焊条头不得随意丢弃，回收后集中处理。
2、焊接施工停止时应及时关闭电焊机和发电机电源。
3、防腐施工剩余的油漆、油品、毛刷，不得随意倾倒丢弃，应收回集中存放、处理。
4、保持施工场地清洁，坚持文明施工，每班后清理净施工现场，避免环境污染。
九、危险因素辨识与控制：
序号
工序流程及作业活动
危险因素辨识
是否为重大危险因素
控制方法
责任人
起动
时间
1
管道安装施工时涉及气割作业
1. 无防火措施
是
使用气割前，清理周围的易燃物品，动火时有足够的消防器材。

亓开祥
2004.12/2005.02
2. 乙炔瓶上无回火防止器
是
加强现场监督检查，装设及使用回火防止器。
3. 不戴防护眼镜
否
加强现场监督检查；使用气割时，施工人员要带防护眼镜
4. 氧气、乙炔带子漏气，氧、乙瓶间距不够
否
加强现场监督检查。氧、乙瓶间隔8米以上。
2
管道吊装作业
1.吊点选择不当
是
严格按设备吊点起吊，无起吊点时要正确选择吊点。
亓开祥
2004.12/2005.02
2.指挥、操作失误
是
指挥时，要由专职起重工指挥，信号要明确，联络要畅通，操作人员要服从指挥。
3.吊物捆绑不牢
是
吊装时，设备要捆绑牢固，且有防止脱钩的措施。
3
管道安装涉及倒链使用
1.倒链不合格
是
使用的倒链要经检验合格

亓开详
2.倒链使用不当
是
加强现场监督检查，倒链不得超负荷使用，不得拆成单股使用,不得用链子捆绑设备
4.
除锈、电焊作业涉及施工用电
1.电源盘无接地保护
是
接线时由专职电工接线，经常检查接地是否良好。
姜淑滨
2004.12/2005.02
2.电源线裸露
是
加强检查与监督
3.开关、插座等外壳缺损带电
是
加强检查与监督，及时更换不合格电器件
4.未按规定装设漏电保护器
是
按规定装设，并定期检查灵敏度。
5.
管道安装、吊装作业涉及钢丝绳使用
1.钢丝绳无防割措施
是
在钢丝绳接触的设备棱角处加铁护瓦保护。
亓开祥
2004.12/2005.02
2.钢丝绳系数不够

是
按设备重量，正确选用钢丝绳
6.
防腐作业
1.漆料未放在专用库房内。
是
漆料放在专用房内，并通风良好，配备足够灭火器。每天检查库房。
亓开祥
2004.12/2005.02
2.配料及作业时易发生火灾。
是
配料现场通风应良好，严禁明火和吸烟，配备足够灭火器。加强监督检查。
3.漆料可能导致作业人员中毒。
否
作业人员作业时，佩戴防尘口罩和防护眼镜。
