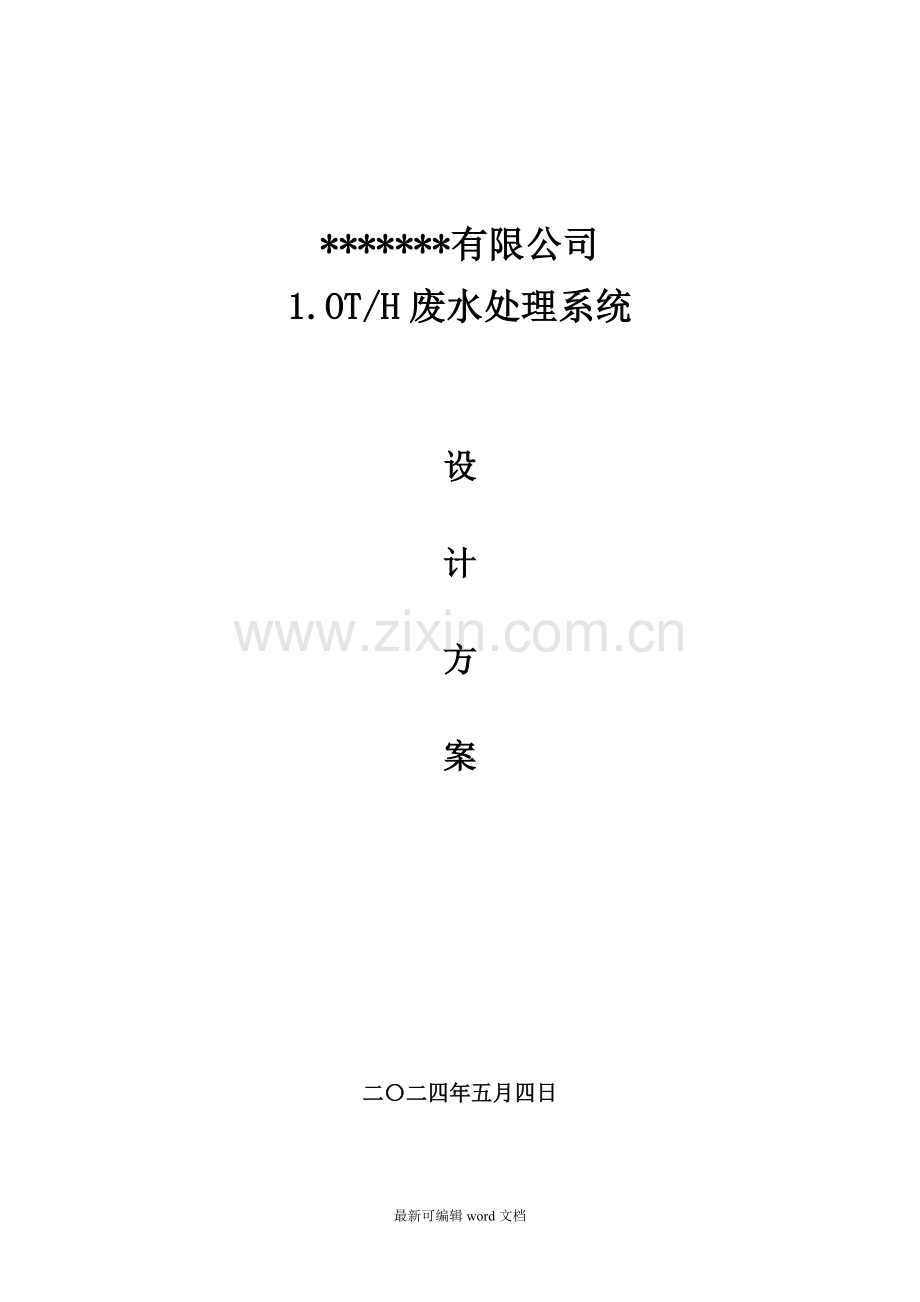

脱脂清洗废水处理方案.doc

*******有限公司
1.OT/H废水处理系统

设

计

方

案

二〇二四年五月四日

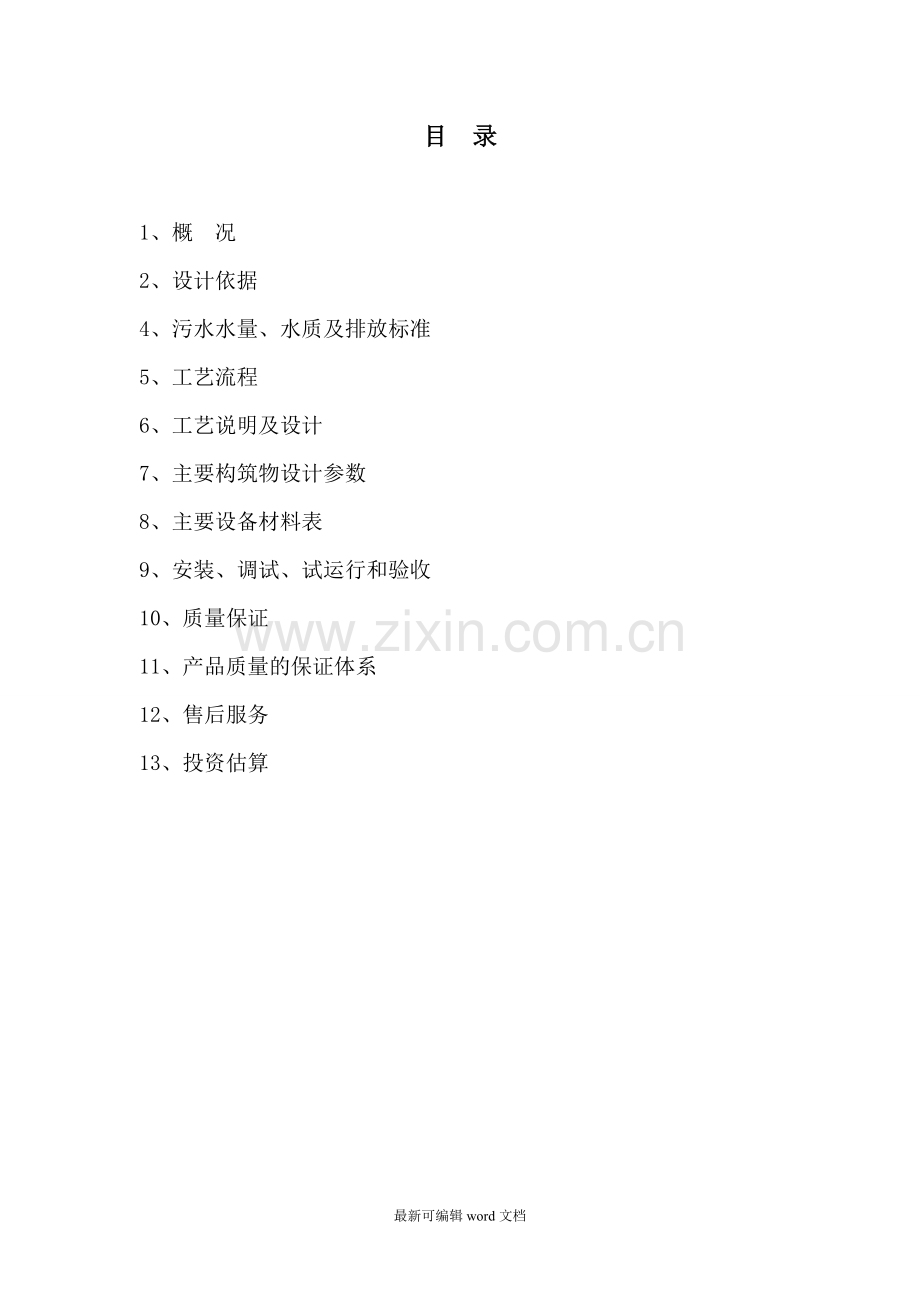

目 录

1、概 况
2、设计依据
4、污水水量、水质及排放标准
5、工艺流程
6、工艺说明及设计
7、主要构筑物设计参数
8、主要设备材料表
9、安装、调试、试运行和验收
10、质量保证
11、产品质量的保证体系
12、售后服务
13、投资估算

一、概 况
脱脂清洗污水，含有脱脂液、碱。COD、SS的含量相对偏高，如不处理直接排放将对周围的环境造成污染。
我公司受厂方的委托，根据厂方提供的废水水量、水质资料，借鉴相关工程实际运行经验，本着投资省、处理效果好、运行成本低的原则，编制了该初步设计方案，供厂方和有关部门决策参考。
二、设计依据
☆用户提供的污水水质、水量Q=1m3／h
☆污水综合排放标准GB8978—2002中的二级排放标准
☆《室外排水设计规范》GBJl4—87
☆《城市区域环境噪声标准》GB3096-93
☆《低压配电装置及线路设计规范》GB50054-92
☆《电力装置的继电保护和自动装置设计规范》GB50062-92
☆《建筑给水排水设计规范》GBJ15-88
☆《地下工程防水技术规范》GBJ16-87
☆《给水排水工程结构设计规范》GBJ69-84
☆《给水排水设计手册》1～11册
三、设计原则
本设计方案严格执行国家有关环境保护的各项规定，污水处理首先必须确保各项出水水质均达到国家环保部门规定的排放标准；
●针对本工程和具体情况和特点，采用简单、成熟、稳定、实用、经济合理的处理工艺，以达到节省投资和降低运行管理费用的目地；
●处理系统运行有一定的灵活性和调节余地，以适应水质水量的变化；
●管理、运行、维修方便，尽量考虑操作自动化，减少操作劳动强度。设备选型采用通用产品，选购的产品在国内应是技术先进、质量保证、性能稳定可靠、工作效率高、管理方便、维修维护工作量少、价格适中及售后服务好的产品；
●在保证处理效率的同时工程设计紧凑合理、节省工程费用、减少占地面积、减少运行费用。
●设计美观、布局合理、降低噪声、消除异味及固体废弃物，改善处理站及周围环境，避免二次污染。
四、污水水量、水质及排放标准
1、根据业主提供的水量：按每小时1吨的处理能力设计。
2、污水水质：根据同行业污水水质报告。
3、设计出水水质：
项目
指标
项目
指标
BOD
30mg/L
氨氮
25mg/L（30/12摄氏度）
COD
100mg/L
TP
3mg/L

ph
6-9mg/L

五、 工艺流程、说明及设计
污水→调节池→中和池→混凝池→斜管沉淀池→A级生化池→O级生化池→二沉池→清水箱→机槭过滤器→活性炭过滤器→清水池→达标排放
沉淀池+二沉池→ 污泥池→污泥压滤机
★污水调节池
由于污水的水质及水量波动很大，因此，要有足够的调节容量才能使进入的污水水质、水量稳定。
★中和池
计量泵加酸，设ph计，自动控制废水PH6-8,搅拌机快速搅拌。
★混凝池
计量泵加PAM，搅拌机慢速搅拌。
★ 斜管沉淀池
由于废水进水中颗粒沉淀物较多，必须设置沉淀池，避免固体颗粒沉淀物在后续处理工序中沉淀，因此我们设置斜管沉淀池。有效面积为2.5m2。为防止污泥上浮，泥斗采用60°，沉池中污泥排入污泥池。
★A级生化池
废水的BOD／COD值在0.2左右，为了提高废水的BOD／COD值，本工艺采用了厌氧水解池。厌氧水解池在厌氧的条件下将难降解的高分子有机物断链水解成小分子、易降解有机物。
A级生化池内设置曝气系统，保证其溶解氧含量0.5mg/l，尽量提高水解程度。
★O级生化池
O级生化池工艺需配固定床或浮动床填料，具有负荷高、不产生污泥膨胀、设施体积小、运行稳定可靠、管理方便等优点，一般适用于小型污水站。接触氧化池内溶解氧控制在3.0g／l以上，整个生化处理过程是依赖于附着在填料上的多种微生物来完成的。
★二沉池
0级生化池处理后的出水含有一定量的脱落生物膜和其它前处理未去除的细颗粒杂质，所以废水必须再次进行固液分离。
沉淀池采用竖流式，表面负荷0.83m3／m2·h。
★清水箱
二沉池出水自流进入清水箱，由泵提升至机械过滤器，清水箱有效容量：1m3。
★机械过滤器
机械过滤主要起截留作用．当气浮池出水带出剩余部分细小悬浮物时，通过机械过滤器过滤，从而使细小悬浮物被截留，清水从机械过滤器的底部排出，当悬浮物截留过多时，滤料阻力增大，就进行反冲洗，冲洗后的污水回到调节池进行重新循环处理，
★活性炭过滤器
活性炭柱起到过滤与吸附双重作用，是最后的把关设备，它去除机械过滤器不能去除的物质，使出水达标排放。同时随着时间的增长，截留和吸附物质增多，阻力增大，吸附能力降低，根掘监测数据，活性炭吸附能力降到一定程度，应及时更换。
★ 污泥池
由沉淀池沉淀下来的污泥进入污泥池，污泥池内设有污泥消化系统，绝大部分有机污泥可得到消化，污泥池上清液回流至调节池。
★ 污泥处理系统
为彻底消降二次污染，本方案设计污泥处理系统采用污泥浓缩池浓缩。沉淀池、二沉池的污泥排放到污泥池，污泥泵输送入压滤机进行泥水分离后，滤液回调节池进行重新处理，泥饼外运即可。
六、主要构筑物设计参数
1、调节池
数量：一座
材质：砼制防腐
外形尺寸：4000×2000×3000mm
2、中和池
数量：一座
材质：砼制
外形尺寸：1000×2000×2800mm
3、混凝池
数量：一座
材质：砼制
外形尺寸：1000×2000×2800mm

4、斜管沉淀池
数量：一座
材质：砼制
外形尺寸：2000×2000×2800mm
5、A级生化池
数量：一座
外形尺寸：2000×2000×2500
溶解氧含量：0.5mg／l
6、O级生化池
数量：一座
外形尺寸：3000×2000×2500
溶解氧含量：3.Omg／1
7、二沉池
数量：一座
外形尺寸：1500×2000×2500
8、清水箱
有效容积：1m3。
材质：PE
9、 机械过滤器
数量：一只
外型尺寸：φ500
10、 活性碳过滤器
数量：一只
外型尺寸：φ500
11、污泥池
数量：一只
材质：砼制
外型尺寸：2000×2000×3000mm
七、投资估算 单位：万元
序号
名 称
规 格
数量
单位
单价
总价
备注
1.
提升泵
32FP
2
台
0.2
0.4
耐腐蚀
2.
搅拌机
1.1kw
1
只
0.4
0.4
自制
3.
Ph计

1
台
0.7
0.7
台湾宏泰
4.
加酸装置
Aks800，药箱150L
1
台
0.3
0.3
SEKO计量泵
5.
加药装置
Aks800，药箱150L
1
台
0.3
0.3
SEKO计量泵
6.
搅拌机
0.75kw
1
只
0.4
0.4
自制
7.
加PAM装置
Aks800，药箱150L
1
台
0.3
0.3
SEKO计量泵
8.
斜管和支架
2*2m2
1
式
0.4
0.4
PP
9.
曝气系统

1
套
0.4
0.4

10.
生化填料

m3
0.5
0.5
河北
11.
回转风机
Hz一401S
1
台
1.5
1.5
宜兴
12.
导流筒

1
台
0.3
0.3

13.
污泥回流泵
50QW10-10
1
台
0.3
0.3
上海
14.
清水槽
Pt-1000
1
台
0.2
0.2

15.
清水泵
Chl2-40
2
台
0.2
0.4
一用一备
16.
机械过滤器
500*1750
1
台
0.5
0.5
含操作系统
17.
活性炭过滤器
500*1750
1
台
1
1
含操作系统
18.
厢式压滤机
XMY/20
1
套
3
3

19.
气动隔膜泵
LS25
1
台
0.6
0.6
合金
20.
控制系统

1
套
1.5
1.5

21.
液位浮球

2
只
0.1
0.2
凡宜
22.
管道及阀门

1
套
1.8
1.8

23.
小计

15.4

24.
设计费

0.5

25.
运输安装费

2

26.
调试培训费

1.5

27.
合计

19.4

28.
含税价

20.5

八、工期
设计5天，土建30天，安装40天，调试60天
九、售后服务
☆保证对用户写出详细操作规程，保证设备正常运行。
☆我方负责为用户写出详细操作规程，保证设备正常运行。
☆若出现质量问题，我方保证在接到用户通知后24小时内派员赶至现场解决。
☆我方对产品实行包修，对保修期内如属本公司质量责任的应对设备负责免费修复，凡不属于我方责任或保修期外的设备修复只收工本费。
