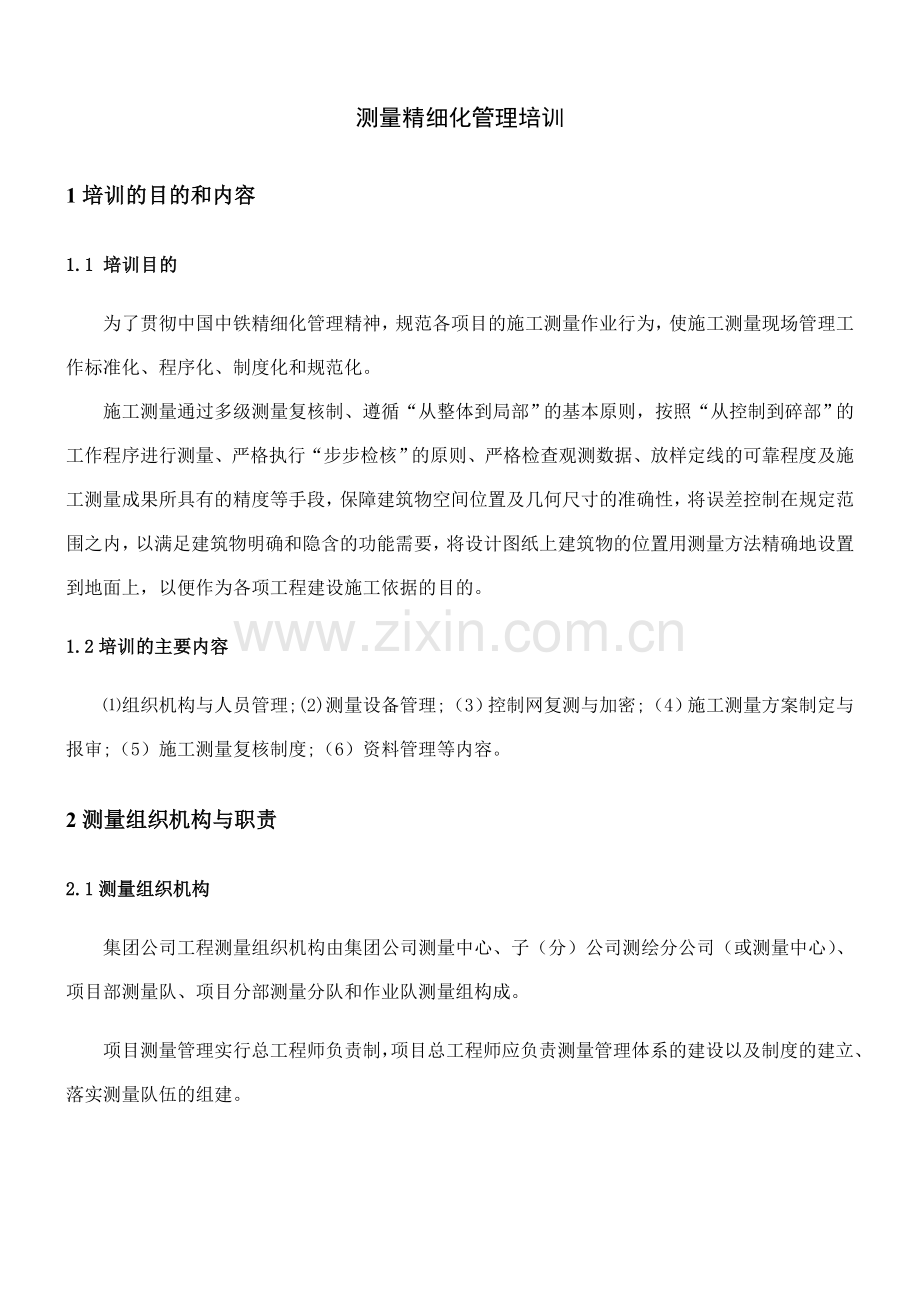

测量精细化管理培训1培训的目的和内容1.1 培训目的为了贯彻中国中铁精细化管理精神，规范各项目的施工测量作业行为，使施工测量现场管理工作标准化、程序化、制度化和规范化。施工测量通过多级测量复核制、遵循“从整体到局部”的基本原则，按照“从控制到碎部”的工作程序进行测量、严格执行“步步检核”的原则、严格检查观测数据、放样定线的可靠程度及施工测量成果所具有的精度等手段，保障建筑物空间位置及几何尺寸的准确性，将误差控制在规定范围之内，以满足建筑物明确和隐含的功能需要，将设计图纸上建筑物的位置用测量方法精确地设置到地面上，以便作为各项工程建设施工依据的目的。1.2培训的主要内容组织机构与人员管理;(2)测量设备管理;（3）控制网复测与加密;（4）施工测量方案制定与报审;（5）施工测量复核制度;（6）资料管理等内容。2测量组织机构与职责2.1测量组织机构集团公司工程测量组织机构由集团公司测量中心、子（分）公司测绘分公司（或测量中心）、项目部测量队、项目分部测量分队和作业队测量组构成。项目测量管理实行总工程师负责制，项目总工程师应负责测量管理体系的建设以及制度的建立、落实测量队伍的组建。2.2 测量人员管理三级分公司测量负责人，从事测量工作应不少于五年；集团公司直属项目部应设测量队队长一名，由项目部工程部负责人或测量工程师担任；项目分部测量队组员不少于三人，测量负责人要求助工或技师及以上职称，且具备有三年以上测量工作经验。各级测量机构应建立测量负责人简历表、测量人员台帐。2.3 测量部门、人员职责（1）集团公司测量部门主要职责负责公司工程测量日常管理、业务管理工作，负责指导、督促、检查子（分）公司、项目部的施工测量工作；负责公司重点工程总体测量方案和重要分项工程专项测量方案的管理；指导、组织或承担公司重点工程施工控制测量工作。（2）分公司测量部门主要职责主持公司施工控制测量工作，组织工程项目施工测量的实施；负责编制控制测量方案，组织编制项目总体测量方案和专项测量方案，指导下属测量机构编制测量作业指导书，并审核、报批；负责子（分）公司测量成果、测量资料的管理；负责工程测量日常管理工作，检查、指导下属测量机构的施工测量工作。（3）项目测量队职责根据施工组织设计和施工进度安排，编制本施工区段施工测量计划；根据工程规模、生产需要，编制测量人员、仪器设备配置计划；参与本标段交接桩工作，负责测量控制点的保护工作；参与控制测量复测方案和总体测量方案的编制，负责本施工区段的专项测量方案、测量作业指导书的编制、报审区工目23；按规范和监理要求，做好本施工区段的现场施工测量和报验工作；负责竣工测量工作，整理施工测量的各项竣工资料；配合建设、监理单位对测量工作的监督、检查和指导，配合测量监理工程师进行抽查和中间质量检查验收工作；负责日常施工测量工作，落实测量复核制度；制定仪器设备检校计划，定期送检和自检。 (4)各级职能部门人员职责针对各级测量职能部门的职责,负责人必须明确各自相应的职责,项目测量队是施工测量的具体组织者和实施者, 项目测量队负责人应履行自己的管理、组织、协调、实施等职责。3测量设备管理3.1 测量设备的配置 根据工程规模大小，结合工程的具体情况及业主、设计和监理单位的要求，配备满足工程建设进度和精度要求需要的测量仪器。3.2 测量设备的管理测量仪器设备应指定专人管理，负责仪器设备的保管、维护、送检、送修。建立仪器设备管理台帐,定期对仪器设备进行检定和自检自校，建立仪器设备检定、自检自校记录，主要仪器设备如全站仪、GPS、水准仪等每年检定一次,每1个月自检一次。3.3 测量设备的调配 仪器交接时应将仪器台帐，仪器使用说明书，仪器检定证书等一起移交，交接双方对仪器性能、配件进行检查确认合格后，填写仪器交接记录表，履行交接手续。报公司测量中心、设备管理部备案。4控制网复核测量4.1 控制网的交接工程开工前交接桩由项目总工程师组织，项目测量负责人和项目部相关人员参加，主动联系业主、设计、监理等单位，及时进行交接桩。业主、设计、施工、监理等单位，四方共同签认交桩记录，并形成纪要。4.2 控制网的搭接测量线路测量标段与标段之间经过双方共同测量的控制桩点，由建设方组织办理共用桩协议书。经过相邻标段双方共同测量确认的控制点成果、分界点成果和共用桩协议书要由双方测量负责人、总工程师签字，并加盖单位公章，监理工程师签字、加盖监理单位公章。与既有线搭接时,采用施工控制网和设计坐标值进行实际放样,确认与既有线路里程、中线、高程,形成测量报告报送监理、设计院、建设方。4.3 控制网复测方案编制根据设计院交接的控制网成果、坐标系统、高程基准、中央子午线、投影面高程、参考椭球、高斯分带等控制网相关资料,工程类型、规模和国家规范、行业规范及设计和施工要求，复测的精度等级，选用的测量仪器等编制控制网复测方案。4.4 复测方案的报批控制网复测方案需经项目总工程师、分公司测量部门评审（审批），集团公司重点项目控制网首次复测方案还需由集团公司测量部门评审（审批），形成有效文件，然后报监理和业主等单位批准后实施。4.5 制定复测调度计划根据复测方案，对施测日程、观测顺序、观测时段、人员分工、仪器调度等进行详细安排，编制复测调度计划表。4.6 仪器工具检校确认测量仪器在检校合格期内并对仪器进行自检，同时对棱镜杆、对中基座、水准尺等设备进行自检自校。4.7 外业施测及观测要求外业观测应根据复测方案和测量规范要求进行施测；观测记录中要核实测站点、后视点点号点名，完整记录观测记录手簿各项内容；观测过程中及时进行外业观测数据整理、检核，确保外业数据观测质量。4.8 内业计算外业测量结束后，应对所有有效观测原始数据进行整理、分析、计算、复核。数据合格后,进行平差处理。平差计算前,必须对起算点的稳定性进行拟合性分析,必须使用正版专业平差软件进行处理。4.9 编制控制网报告根据控制网复测方案、施测情况及数据处理结果编制控制网复测报告，按程序报监理、业主批准。4.10复测成果报备经监理和业主单位批准后的复测方案、报告终版文件，报分公司测量部门备案，集团公司重点项目还需报送集团公司测量部门备案。4.11复核测量管理台帐 控制网复测完成后应建立复核测量管理台帐，确认复测周期,平面控制网复核为六个月一次,高程网复核为三个月一次。5控制网加密测量当设计提供的控制网不能满足施工控制要求时，需要在原有控制网的基础上，布设施工加密控制网。5.1选点与埋点加密点布置要满足施工精度和常规测量的需要，同时加密点纳入主网时构成的网形合理。加密点埋设需要结合工程所在地区的土质、地质构造、冻土及区域沉降等因素，选在不易被施工破坏、能长期保存，且方便施工测量放样的地方。以标段标位测量复核制。为单位，加密前进行统一规划，统一编号，现场用红色油漆标识点号。5.2 加密控制网测量要求加密网测量宜与主网复测合并进行。加密控制网测量方案、施测、加密测量报告同控制网复测要求。6施工测量方案与作业指导书6.1 施工测量方案编写工程项目开工前，应结合本工程项目的结构特点和施工组织设计，编写总体测量方案，复杂工程或特殊分项工程（如：隧道、路基、沉井基础或围堰、塔、斜拉桥上部结构、悬索桥上部结构、拱桥、连续梁主梁等）要编制专项测量方案，各分项工程要编制测量作业指导书。编制的测量方案、作业指导书应严谨、规范、统一。在编制测量方案、作业指导书时，对于未使用过或没有经验的测量方法，要确定相应的模拟实验方式，核实所用新方法的可行性。6.2方案报批程序测量方案（总体、专项测量方案）需经项目总工程师、分公司测量部门组织评审（审批），集团公司重点项目总体测量方案还需由集团公司测量部门组织评审（审批），形成有效文件，然后报监理和业主批准后实施。经监理和业主批准后的终版测量方案（总体、专项测量方案）报相应分公司测量部门备案，公司重点项目（总体、专项测量方案）还需报送集团公司测量部门备案。6.3 测量方案变更报批程序 测量方案变更要按原报批程序重新上报，批复后实施。6.4 测量技术交底 测量作业前，对工程项目的内容、施测依据、规范、设计及施工限差要求，详细的施测方法，施测步骤，误差分析，减弱误差途径，施测组织与分工，测量过程记录控制，复核方法，安全措施等重要内容进行全员交底的过程。做好交底记录并签认归档。7内业数据复核7.1 图纸复核在单位工程开工前，应对设计单位下发的有效设计图纸进行测量审核，图纸审核由测量队负责人组织；重点难点及复杂结构图纸审核由各分公司测量部门组织，做好设计文件审核记录表。图纸审核完毕后，应对发现的问题进行逐条汇总分类，报技术部门和项目总工程师。经监理、设计单位批复后，方可进行内业计算。7.2基础测量数据的复核基础测量数据的计算复核须由测量负责人组织，计算应制定计算方法，并由二人以上采用不同的方法进行计算，计算完毕后再共同核对计算结果，发现问题的应仔细找出原因并重新计算，直到计算结果全部吻合。基础测量数据计算复核完成后，将计算的电子版和经签字、复核的扫描件，报送子分公司测量部门备案，公司重点项目还需要报送集团公司测量部门备案。常用计算校核方法有：复算校核；变换计算方法校核；总和校核；几何条件校核等。7.3施工过程中测量放样、检查数据的复核在施工过程中，应提前计算和复核某一施工阶段所需的测量放样、检查数据。零星的测量放样、检查数据也应在作业之前计算和复核。测量放样、检查数据的复核结果由测量负责人审核签字后方能使用。7.4 测量成果资料的复核测量成果资料包括：测量成果报告，施工设施测量资料，须报验的放样、检查和竣工资料等。测量成果资料必须严格对照原始记录、设计图纸和设计数据进行复核，要仔细核对数据的正确性、真实有效性，所附图形的准确性等重要内容。测量成果资料由完成该项作业的测量人员及时出具，经测量负责人复核签字后，报项目工程部或项目总工程师审核。8测量放样与复核8.1测量放样流程图8.2平面测量常用测量方法和复核手段平面点位测量常用放样方法有：直角坐标法、极坐标法、角度交会法、距离交会法、全站仪三维坐标法、GPS-RTK测量。复核方法为：构成附合导线、闭合导线、GPS-RTK已知点比对等。采用的各种测量方法，都应进行精度分析，满足规范和设计要求，才能采用。8.3高程测量常用测量方法和复核手段高程测量常用放样方法有：常规水准、GPS水准、测距三角高程、测距三角高程差分法、全站仪天顶测距高程法、悬挂钢尺法等。复核方法为：构成附合高程导线、闭合高程导线等。采用的各种测量方法，都应进行精度分析，满足规范和设计要求，才能采用。8.4测量原始记录测量原始记录要真实、规范、工整，各测量信息填写齐全，由司镜者、计算、复核等人员签字，原始记录的复核必须遵循时效性原则，应在现场完成，外业测量产品合格后应及时出具合格资料。并书面通知现场值班技术员。8.5外业测量交底每个工程分项放样前，根据仪器性能、测量数据，既定测量方案，测量精度等，进行首件测量放样外业交底，并填写外业测量交底单。8.6 变形监控测量构筑物变形测量应严格按照国家有关的测量规范实施，深基坑、高边坡、既有线、隧道、地铁、大跨桥梁、高塔等工程应实施监控测量，变形监控测量应作为关键工序纳入现场施工组织，编制详细可行的变形监控方案，并按专项测量方案进行报批后实施；变形监控测量外业结束后，应及时进行测量资料的整理、计算、统计、分析，有关观测记录、计算资料和技术成果必须由测量负责人签字，变形监控结果必须当天报送项目总工程师审阅。8.7 关键阶段联测8.7.1 关键阶段联测的内容关键阶段联测包括：相邻两标段的联测（公用桩或结构物）、桥梁的承台贯通测量、墩顶贯通测量、桥面贯通测量、隧道贯通测量，线路路基路堑施工至一定标高时的中线贯通、构造物与线路路基的衔接等，各项目可根据工程特点和实际情况确定其它需进行联测的关键阶段。8.7.2 关键阶段联测的组织 关键阶段联测必须由测量负责人组织实施，联测之前必须制定详细可行的联测方案，同时应对相关控制网点进行复测，确保联测质量。关键阶段联测完毕后应及时出具成果资料，报送项目部工程部和总工程师，同时报分公司测量部门备案，并建立复核测量管理台帐。8.7.3关键阶段联测的方法 直线贯通法，对于位于直线且视线通畅的构造物，可通过控制网在构造物两端精密放样出中心点进行贯通；导线贯通法，对于特殊地理环境下（如位于深沟、峡谷等）和视线不通畅的直线构造物以及位于曲线上的构造物，使用该法进行贯通联测；GPS静态测量法；高程联测法，以构造物两端的水准控制点为基准，采用往返测的方法进行。8.8 测量交接班8.8.1 现场测量工作的交接当班测量人员完成测量任务后，应向接班测量人员移交测量仪器、测量记录，交待本班已完成的测量工作情况以及接班人员需要继续完成的工作，对于在现场设置的转点，应向接班人员交待转点具体位置、数据以及转点的方法等。接班测量人员在现场必须对前班完成的测量工作进行抽检复核，对其设置的转点也必须进行复核，确认无误后方可进行下一步测量。8. 8.2 休假和出差期间工作交接测量负责人离开工地前，须指定一名临时负责人，并以书面形式交接工作，同时也应把工作安排情况向项目总工程师汇报。测量人员离开工地前，应对代职人员书面交接测量工作，同时应向测量负责人汇报。测量工作交接应以书面形式记录在测量日志中，交接双方签字认可。8.9 测量日志填写测量日志填写内容：每天完成测量工作的具体内容，参与测量的人员及分工，测量结果的描述，设置的转点和护桩，现场点位和数据成果移交，现场施工与测量有关的问题及其处理情况、结果，测量任务交接，气象记录，其它需要记录的事项。测量日志填写完后，应由填写人和测量负责人签字。8.10 测量月报管理集团公司重点项目在项目开工后一个月内，测量队应向集团公司测量部门上报项目测量人员台帐测量设备一缆表、测量负责人简历表和公司重点项目测量信息表。项目测量月报每月28号前报送至各分公司测量部门，集团公司重点项目测量月报报送至集团公司测量部门。9测量技术总结测量技术总结是工程项目测量关键技术、新技术、新方法的结晶，建立该制度是积累测量技术的重要手段，也是进行技术交流的重要素材。测量技术总结应由项目测量负责人组织编写。测量技术总结编写完成后，报分公司测量部门归档。重大项目的测量技术总结报集团公司测量部门备案。附件1 控制网复测方案主要内容1 概况：包括工程概况、任务情况等；2 主要技术依据：包括测量规范、设计图纸和技术文件、验收标准；3 坐标系统：平面坐标系统和髙程基准；4 已有资料：包括设计交接控制网资料、控制网与线路中线关系、现场踏勘资料等；已有资料的数量、形式、施测年代、采用的坐标系统，高程基准，资料的主要质量情况和评价、利用的可能性和利用方案等；5 施测组织：包括人员、仪器、观测计划安排等；6 主要精度指标要求：包括平面控制网和髙程控制网的精度要求和技术等级以及其他主要技术指标等；7 控制网施测方案：按平面控制网和高程控制网两个部分分述，包括： 控制网网形：按设计院网形进行复测，并根据实际情况对控制网进行优化。 外业观测：包括观测内容、观测方法、观测步骤、观测要求、观测数据整理检测等。 内业数据处理：起算点校核、解算方法、平差方法、精度评定内容、稳定性分析等。 复测成果与设计院成果对比评价标准：复测成果与设计单位成果不符值限差标准及超限处理方式。8 安全、质量保证措施；9 拟上交资料。附件2 控制网复测报告主要内容（有明确要求的按规范要求编写）1 概况(工程概况、测量任务内容及工作量、作业进度情况、人员配置情况、投入仪器设备情况)；2 主要技术依据：包括测量规范、设计图纸和技术文件、验收标准3 坐标系统：平面坐标系统和髙程基准；4 主要精度指标要求(平面和髙程精度要求)；5 起算点情况（采用的起算点位、坐标数据及已知资料利用情况）；6 平面和髙程控制网复测；6.1 外业观测：复测方案中要求的观测方法、观测步骤、观测要求、观测数据整理检测的实施情况。6.2 数据处理： 平面控制网：起算点稳定性、兼容分析，基线解算，闭合环统计检验，重复边检验，平差计算，平面坐标中误差、点位中误差、点对点坐标方位角及精度、边长检验、平面边长及精度、精度评定。 高程控制网：起算点稳定性分析，往返测高差、往返测不符值、每千米偶然中误差、权中误差，平差计算、精度评定。6.3 相邻标段衔接测量(首次复测)：首次控制网复测应向相邻标段各延伸测量两个控制点、共用桩测量等，纳入复测控制网整体平差。7 复测成果与原成果对比分析、结论；平面和高程成果与设计单位成果的比较分析，稳定性分析，复测结论，发现的问题及建议。8 成果资料上交8.1 清单；8.2 附图(控制网示意图等)；8.3 附件： 平面：GPS原始观测数据、外业观测手簿、基线解算报告、闭合环报告、重复基线报告、无约束和约束平差报告。 高程：水准测量原始观测数据、水准测量观测手簿。 仪器检定证书 人员资格证书附件3 测量方案（总体测量方案或专项测量方案）的内容1 工程概况；2 编制依据；3 施测组织：人员组织，仪器设备（设备投入、精度、检校、使用）；4 控制网测量(控制网复测及加密)；5 各项精度指标和限差要求；6 工序施测方案(施工设施、桩、承台、墩、塔、梁、隧道、路基等的施工全过程的测量控制、放样、检查、竣工的施测和复核方法，观测和复核步骤，贯通测量以及相邻标段联测、形变观测等)；7 施测精度的理论分析；8 具体的图表；9 安全、质量措施。附件4 测量作业指导书内容1 适用范围；2 作业准备（包括资料准备、现场核对、仪器设备配备、测量人员配备、测量人员培训、仪器设备检定和检校等）；3 技术要求；4 测量程序流程；5 测量要求及质量标准（桩、承台、墩/台身等构造物施工过程测量放样、复核、竣工测量等测量方法、步骤等）；6 安全、质量措施；7 附录：测量表格。【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】最新范本,供参考！
