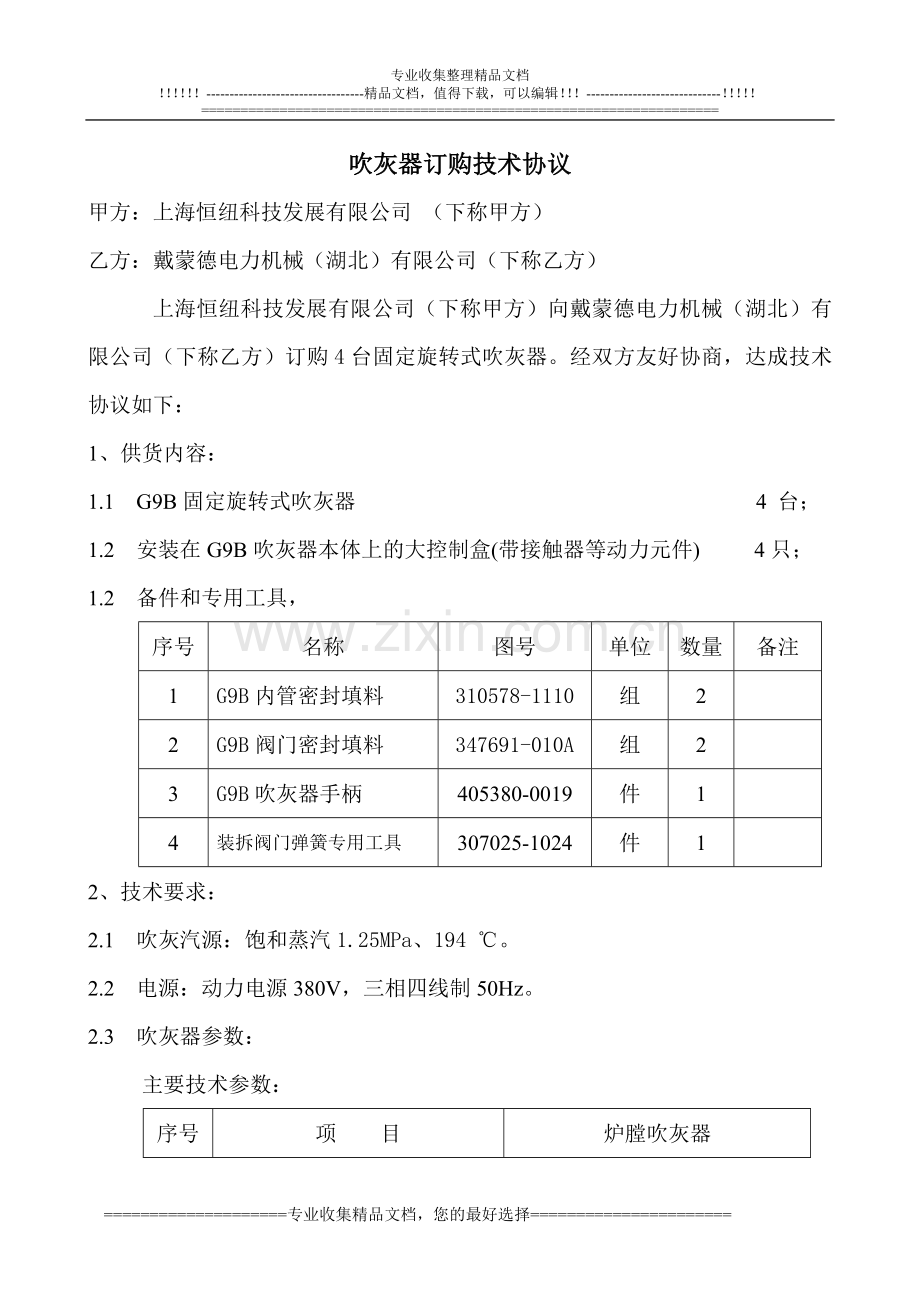

吹灰器订购技术协议
甲方：上海恒纽科技发展有限公司 （下称甲方）
乙方：戴蒙德电力机械（湖北）有限公司（下称乙方）
上海恒纽科技发展有限公司（下称甲方）向戴蒙德电力机械（湖北）有限公司（下称乙方）订购4台固定旋转式吹灰器。经双方友好协商，达成技术协议如下：
1、供货内容：
1.1 G9B固定旋转式吹灰器 4 台；
1.2 安装在G9B吹灰器本体上的大控制盒(带接触器等动力元件) 4只；
1.2 备件和专用工具，
序号
名称
图号
单位
数量
备注
1
G9B内管密封填料
310578-1110
组
2

2
G9B阀门密封填料
347691-010A
组
2

3
G9B吹灰器手柄
405380-0019
件
1

4
装拆阀门弹簧专用工具
307025-1024
件
1

2、技术要求：
2.1 吹灰汽源：饱和蒸汽1.25MPa、194 ℃。
2.2 电源：动力电源380V，三相四线制50Hz。
2.3 吹灰器参数：
主要技术参数：
序号
项 目
炉膛吹灰器
1
型号
G9B
2
吹扫角度
0~335°
3
最大吹扫半径（mm）
1000~1500
4
吹扫范围（mm）
2200（2台）、3000（2台）
5
每次吹扫圈数
1圈或2圈（根据要求调整）
6
吹灰管旋转速度（r/min）
2.5
7
吹扫时间（S）
24
8
工作时间（S）
24
9
蒸汽耗量初估（kg/min）
50~70
10
电动机型号
Y2－63M2 B5
功率（kw）
0.18
绝缘等级
F级
保护等级
IP55（防尘防水）
11
推荐吹扫压力（MPa）
1.0～1.25
12
汽源接口法兰
DN50
13
烟气温度/枪管材料
850℃/310S（2台）
850℃/310S（2台）
14
锅炉运行压力
负压
2.4 吹灰器采用600系列阀门。
3、责任与担保：
3.1 乙方保证所供各种产品符合美国戴蒙德公司及相应的GB标准。
3.2 设备运抵现场后，应甲乙双方共同开箱验货。
3.3 乙方负责指导吹灰器的安装及调试。
3.4 乙方提供相应的吹灰器的中英文说明书、合格证等技术资料各6份。
3.5 质保期：从调试合格到运行一年为质保期，在此期间因产品质量问题
造成泄漏或无法正常工作，由乙方负责处理。
4、资料交接：
4.1 甲方应向乙方提供下列图样和资料：
4.1.1 吹灰器的布置位置及各位置处的烟气温度；
4.1.2 锅炉总图、吹灰器接口墙箱图；
4.2 乙方向甲方提供下列图纸和资料：
4.2.1 吹灰器的外形尺寸，主要配合尺寸，重量；
4.2.2 吹灰器电气接线图；
4.2.3 吹灰器电机参数；
4.3 产品发货时向甲方提供6套完整的设备清单，包括乙方的供货清单、安
装图纸，使用说明书，装箱清单（随箱清单）等6套；产品质量证明书等。
5 服务：
5.1 乙方免费负责对甲方的相关技术人员进行培训；
5.2 安装时，安排技术人员进行现场监督指导，保证安装质量；
5.3 在以后使用过程中，提供技术咨询与指导。
6、其它：
6.1 本协议未尽事宜，双方友好协商解决；
6.2 本协议以签字为准，待合同生效后即转为合同正式附件，与合同具有同等效力。
6.3
甲方：上海恒纽科技发展有限公司 乙方：戴蒙德电力机械（湖北）有限公司
代表：（签字） 代表：（签字）
年 月 日 年 月 日
