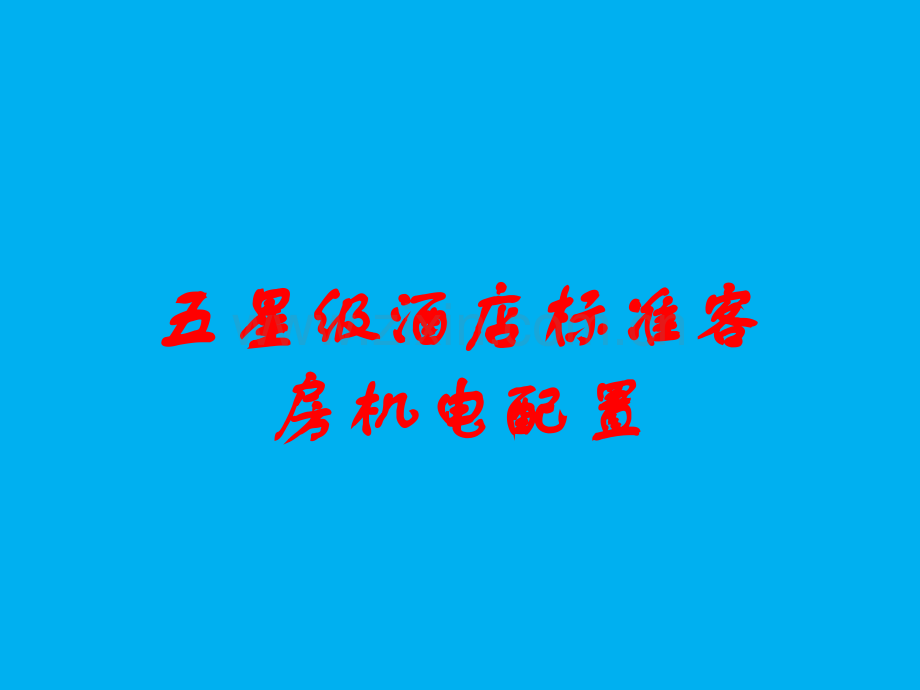

五星级酒店客房电气配置.ppt

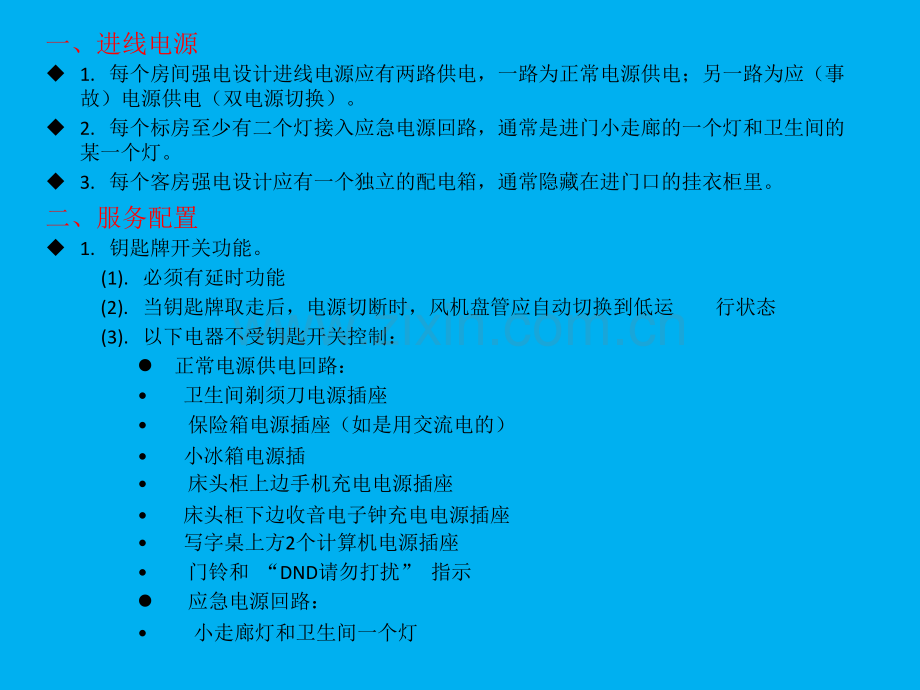

五星级酒店标准客五星级酒店标准客房机电配置房机电配置一、进线电源u1.每个房间强电设计进线电源应有两路供电，一路为正常电源供电；另一路为应（事故）电源供电（双电源切换）。u2.每个标房至少有二个灯接入应急电源回路，通常是进门小走廊的一个灯和卫生间的某一个灯。u3.每个客房强电设计应有一个独立的配电箱，通常隐藏在进门口的挂衣柜里。二、服务配置u1.钥匙牌开关功能。(1).必须有延时功能(2).当钥匙牌取走后，电源切断时，风机盘管应自动切换到低运 行状态(3).以下电器不受钥匙开关控制：l正常电源供电回路：卫生间剃须刀电源插座保险箱电源插座（如是用交流电的）小冰箱电源插床头柜上边手机充电电源插座床头柜下边收音电子钟充电电源插座写字桌上方2个计算机电源插座门铃和“DND请勿打扰”指示l应急电源回路：小走廊灯和卫生间一个灯u2、灯具及插座功能：（室内设计公司）1）床头灯一具有调光功能2）床头上方如有阅读灯，光照范围应小于12度，并可调整角度的。3）落地灯开关应安置在上方，如拉线，按钮开关等，不宜采用脚踏开关4）所有的电源插座要求带开关5）写字台上方两个计算机插座应为多用途的，其中要有一个英制方脚插座6）挂衣橱内应设带保护罩的照明灯具，受橱门开关控制。如果橱内有夹层，灯具应设在夹层的下方。三、照明电气系统控制方式：（室内设计公司）1.照明“总开关”（双控）：当钥匙牌通电后，客房各种照明（除了床头灯，和小走廊灯等）应由照明“总开关”控制和开关（如写字台灯和落地灯等）2.照明“总开关”（双控）应控制的灯：客房内各种落地灯，写字台灯和酒吧灯、天花灯、阅读灯等的开关3.照明“总开关”不控制的灯：床头灯，夜灯，壁橱灯和排气扇等4.照明“总开关”（双控）应设在进门小走廊的钥匙牌旁边，另一个开关应设在床头柜上方（可以在床上控制开关落地灯、写字台灯和小酒吧灯等）5.各种开关和面板要求带指示灯，如：门显、退房等开关6.壁橱灯应独立控制（门控制）7.不受总控控制的电源插座：电视、VOD插座、开水器插座（省电模式）冰箱插座、电脑插座、传真机插座均为24小时不间断电源。四、开关和插座位置布置1.客房门外：外墙边设一个“DND请勿打扰”显示面板和门铃按钮2.客房门内小走廊上设：1)钥匙牌开关（面板要带指示灯）2)小走廊照明灯（双控）开关3)照明灯“总开关”（双控），面板要带指示灯4)“请勿打扰DND”开关，应选用专用面板，要与普通开关面板有明显区别,需带指示灯及图形标记或中英文字体3.床头柜（双床和单人大床的布置可能有所不同。,高于床头柜以上的位置（一般高于台面10公分）：1）床头阅读调光灯开关，左右各一个 2）夜灯开关3）手机充电电源插座低于床头柜以下的位置：1）床头灯的插座（宜不用插座，直接接进去）2）收音电子钟电源插座220V3）弱电：电话端口4.写字台处上下插座，面板的设置安排：写字台上方的设置：（一般高于台面10分）：1)设二个多用途的计算机电源插座，其中要有一个英制方脚插座（都不受控钥匙开关控制）2)弱电设：二个数据/电话端口，其中一个为数据端口（宽带高速网RJ45），另一个为电话端（拨号上网或传真机RJ11），面板需带图形标记或中英文字体写字台下方的设置：1)台灯电源板（宜不用插座，直接接进去）2)弱电设：电话端口RJ15.电视机后面插座，面板设置（离地高30公分）：1)电视机、VOD机顶盒电源插座2)弱电设：电视机RF/FM射频信号输入插座电视机音频信号输出插座（连到卫生间喇叭）数据端口RJ45（作为备用，将来视频点播或电视上网用）THANKYOUSUCCESS2024/5/8周三9可编辑6.其他必要的电源插座1)落地灯的电源插座（宜不用插座，直接接进去）2)清洁时吸尘器用的电源插座（24小时）3)电水壶的电源插座（要求带开关）4)备用等7.卫生间1)卫生间外墙设：照明灯和排气扇开关2)卫收间里面设：吹风机和剃须插座 弱电设：挂壁电话（电话插座面板必须暗藏在挂壁电话机座下）、电视音响开关和音响喇叭8.套房以及特殊房型根据具体情况而定弱电：1）.床头柜不设控板，音乐及广播（FM）通过射频线传送由电视机播放（浴室）。设四个频道，二个音乐，一个当地广播（FM），因源由电视机（房）送出。2）.电视的音频信号应送到卫生间，因此在卫生间内设一个扬声器和一个音量开关，以接收电视机音频信号。扬声器位由室内设计定位，一般设置在台盆下面，如果采用吸顶喇叭，应采用防潮喇叭。注意：在卫生间扬声器要求是有源音（电源可以从天花板上取）。3）.应急广播喇叭（3W）应设在小走廊天花板上（平时不响），应急广播必须能自动切入进房间，喇叭的功率要保证当浴室门关闭时在里面能听到。套房应在每一间房设一个喇叭。4）、每间客房至少放设三条五类线（或二条五类线和一条三类线）数据，备用和语音）：一条五类1（语音。或三类）线，其中的两对为电话线（两个不同分机号），一对线为客房两部电话座机与浴室电话挂机关联，另一对线为客人拨号上网电话或是传真机使用（写字台上方）5）、一条五类线2（数据），以提供宽带高速上网（写字台上，一条五类线3作为备用数据线，将扩展或视频点播等用途（电视机后方）6）标准客房设三个电话端口（拨号上网电话端口插座RJ11除外）：写字桌（座机）下方设一个端口插座RJ11，床头柜（座机）下方设一个端口插座RJ11，注意，卫生间（挂机）的一个端口（不要设RJ11插座），直接连接，并将挂机底座盖住接线即可。五、消防安全：1.每个客房内至少须装两个消防喷洒头，一个在进门小走廊天花板上，一个在卧室内。2.客房内的烟感须带当地声响警报功能，即烟感底座带蜂鸣器的。3.残疾人房要安装消防声光报警器，位置在靠近睡房小走廊的天花下面。六、空调和给排水1.送入客房的新风必须经过处理，新风管可与风机盘管的回风箱连接，或直接送入房间。2.客房风机盘管应由回风箱回风，不应采用天花回风。过滤网回风口必须是门绞链式开启的。回风口/维修孔的大小应充分考虑风机的拆装维修。3.风机盘管低速运转的噪声控制在35分贝以内。4.风机盘管由电动阀、变速器及温度控制器独立控制。5.为卫生间排风系统推荐采用集中排气型式（即不设小排气扇），但应注意每个房间排气量的平衡设计，并采用可调式防火阀。6.如卫生间设小排风扇应选用阻燃型，安装在浴缸上方，噪声控制在45分贝以内。7.客房冷/热给水压力要平衡，顶层客房的静压应不小于1.5+-0.5kgf/cm2，如不能满足则需要加增压系统。kgf=千克力,公斤力,是工程单位制中力的主单位,意思是1千克的力。千克力就是一千克物质在地球上受到的地心引力，它正好约等于9.8牛顿，一般计算的时候就取9.8牛计算。1牛顿(N)=0.225磅力(lbf)=0.102千克力(kgf).1千克力(kgf)=9.8牛顿(N)1kgf/cm2=9.80665N/0.0001m2=98066.5Pa1.1kgf=107873.15Pa8.供水支管直径不小于20mm。9.热水温度为49，并当热水龙头打开后5秒钟内必须放出热水。10.客房卫生间应有地漏，带U型弯且具有很好的隔臭功能七、其他客房电气控制设计和室内设计的一般程序1.室内设计师设计出灯位、开关位及所有的强弱电插座位置并说明控制方式。2.由业主和6S公司审核，修改后确认。3.交设计院电气工程师设计电气线路和管线图。经确认后交工程公司施工。以上客房机电设备的要求作为参考，具体细节应我司技术部和精装设计根据不同的情况而定。八、客房门锁1）客房门锁应为电子门锁系统，推荐品牌VINCARD、SAFLOK、TESA和CISA。锁的表面不得带有机械锁孔。不选用单一的IC卡锁，推荐采用IC卡和磁卡两用的锁。2）客房应装有“内藏式”的自动闭门器和“防盗栓”谢谢大家！THANKYOUSUCCESS2024/5/8周三18可编辑
