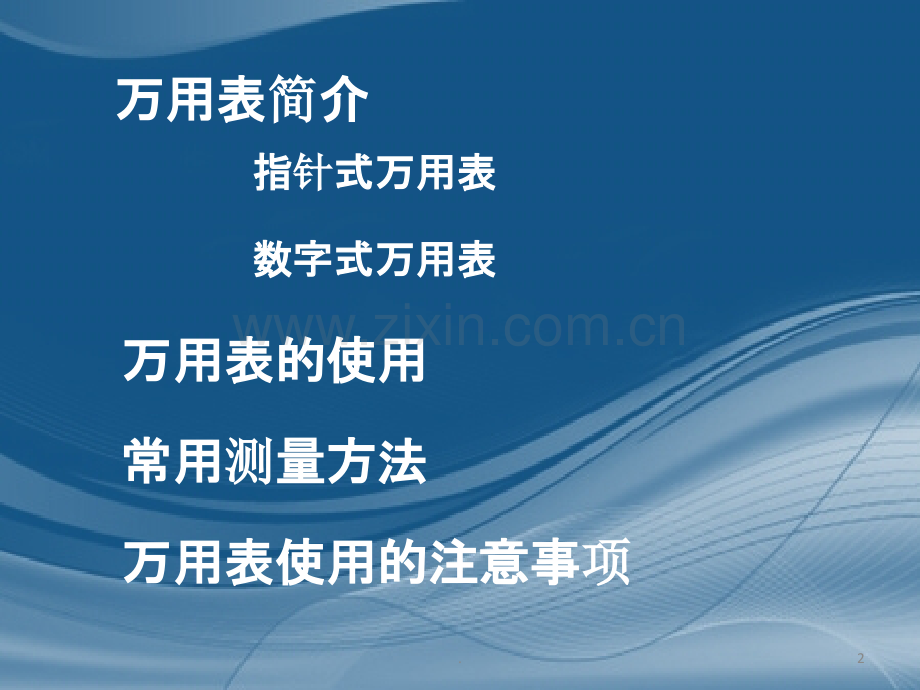

1、1.万用表万用表简简介介指指针针式万用表式万用表数字式万用表数字式万用表万用表的使用万用表的使用常用常用测测量方法量方法万用表使用的注意事万用表使用的注意事项项2.万用表万用表简简介介 万用表是一种多功能、多量程的便携式电工电子仪表。一般的万用表可以测量直流电流、直流电压、交流电压和电阻等。有些万用表还可测量电容、电感、功率、晶体管共射极直流放大系数hFE等。所以万用表是我们电工电子专业的必备的仪表之一。3.万用表一般可分为指针式万用表和数字式万用表两种。指针式万用表数字式万用表4.指指针针万用表万用表表 笔表 头转换开关5.指针式万用表的型式很多,但基本结构是类似的。指针式万用表的结构主要由

2、表头、转换开关(又称选择开关)、测量线路等三部分组成。指指针针式万用表的式万用表的结结构构组组成成表头:是测量的显示装置;万用表的表头实际上是一个灵敏电流计转换开关:选择被测电量的种类和量程(或倍率)测量线路:将不同性质和大小的被测电量转换为表头所能接受的直流电流。6.表表 头头测量电流、电压和电阻的多用表电阻刻度线交、直流电压及电流刻度线晶体管直流参晶体管直流参数刻度数刻度线线电容刻度线电感刻度线电平刻度线7.转换转换开关开关三极管插孔直流电压量程交流电压量程电阻量程电流量程欧姆调零旋钮晶体管的直流放大系数HFE测量档 调零档 2500V交直流电压扩大插孔5A的直流电流扩大插孔黑表笔插孔红表

3、笔插孔8.数字式万用表数字式万用表档位盘测试插口表笔显示屏电源开关数据锁定键9.10.挡挡位位盘盘电阻测量挡晶体管放大倍数测量挡交流电流挡电容量测量挡直流电压挡交流电压挡晶体管/短路报警挡直流电流挡11.插插 口口被测电容引脚插口公共插口强电流使用插口(最大20A)小电流使用插口(最大200mA)三极管测试专用插口测电压/电阻/频率使用插口12.万用表的使用万用表的使用调调零零 若不在零位,可用螺丝刀微调表头机械调零旋钮,使之处于零位。模拟万用表未使用时表针应指在零位。在测量电阻之前,还要进行欧姆调零。13.正确接正确接线线 红表笔与“”极性插孔相连,黑表笔与“”或“”或“COM”极性插孔相连

4、。测量直流量时,注意正、负极性,以免指针反转。测电流时,仪表应串联在被测电路中;测电压时,仪表应并联在被测电路两端 测量晶体管时,应牢记万用表的红表笔与表内电池的负极相接;黑表笔与表内电池的正极相接。接线示意14.正确正确选择测选择测量量挡挡位位 测电压时应将转换开关放在相应的电压挡;测电流时应放相应的电流挡等 选择电流或电压量程时,最好使指针处在标度尺三分之二以上位置;选电阻量程时,最好使指针处在标度尺的中间位置 测量时,不确定被测数值范围时,应先将转换开关转至对应的最大量程,然后根据指针的偏转程度逐步减小至合适的量程。15.交、直流交、直流电压电压的的测测量量5A2500V5A2500V图

5、1 1000V以下电压测量图2 1000V以上电压测量 测电压时,表笔必必须须并接并接在被测电路中,否则极易烧表。测直流电压时注意被注意被测电测电量极性量极性,正端接红笔,负端接黑笔。测量1000V以下电压时,选至所需的直流直流电压挡电压挡或交流交流电压挡电压挡(注意区分交直流交直流),红表笔接“+”端(图1),在第2圈刻度盘读数,刻度值按量程折算。测量10002500V电压时,选至1000V1000V直流直流电压挡电压挡或1000V1000V交流交流电压挡电压挡,红表笔接“2500V”端(图2)。正确使用挡位和刻度。应在指指针针偏偏转较转较大大位置读数,以提高测量精度。同时,为减小万用表的分

6、流作用,在保证指针偏转角度不太小的情况下尽量选择高量程高量程挡挡进行测量,这时表的等效内阻较大,对被测电路影响小。交流电压挡刻度指示的是正弦信号有效值,仅适用于45Hz1kHz正弦信号的测量,否则测量误差很大,结果只能作为参考。测高电压时,不能在不能在测测量的同量的同时换挡时换挡,如需换挡应先断开表笔,换挡后再测量,否则会使万用表毁坏。常用常用测测量方法量方法16.电电流的流的测测量量5A2500V5A2500V图1 0.05500mA电流测量图2 500mA5A电流测量 测电流时,表笔必必须须串接串接在被测电路中,否则极易烧表。注意被注意被测电测电量极性量极性,正端接红笔,负端接黑笔。测量5

7、00mA以下直流电流时,选至所需的直直流流电电流流挡挡,红表笔接“+”端(图1),在第2圈刻度盘读数,刻度值按量程折算。测量500mA5A直流电流时,挡位选至扩扩展展电电流流挡挡,红表笔接“5A”端(图2)。正确使用挡位和刻度。应在指指针针偏偏转较转较大大位置读数,以提高测量精度。同时,为减小万用表的分压作用,在保证指针偏转角度不太小的情况下尽量选择高量程高量程挡挡进行测量,这时表的等效内阻较小,对被测电路影响小。测大电流时,不能在不能在测测量的同量的同时换挡时换挡。如需换挡应先断开表笔,换挡后再测量,否则会使万用表毁坏。17.电电阻的阻的测测量量5A2500V选选挡挡与与调调零零:测电阻时先

8、选择合适的电阻挡,然后将表笔短接,调节“”调零器使指指针针回回0 0(每每次次换换挡挡都都应应重重新新进进行行调调零零)。测测量量与与读读数数:将表笔接电阻两端,进行读数。电阻值为电阻值刻度盘读数乘以当前选择电阻挡位倍数。挡挡位位:选择使指指针针指指在在满满刻刻度度的的1/32/31/32/3间间的的挡挡位位,以减小测量误差。表表笔笔极极性性:万用表中电池在测电阻时起作用,电电池池“+”“+”与与面面板板上上“-”“-”相连。利用万用表电阻挡判别二极管、整流元件正反向或仪器正负端时应注意表笔极性,电流从黑表笔流出,经外接元件从红表笔返回。测测量量电电路路中中电电阻阻:必须断断电电测测量量。当不

9、能确定被测电阻是否有并联电阻存在时,必须先使电阻一端与电路断开,如电路中有电容应先行放电,然后进行测量。检检查查电电解解电电容容漏漏电电阻阻:转动开关置R R1K1K挡,测试棒红杆必须接电容负极,黑杆接电容正极。“”调零器18.三极管直流放大倍数hFE测量5A2500V 选择ADJ挡,将表笔短接,调节欧姆调零器,使得指针指向300hFE 选择hFE挡,将被测三极管脚分别插入相应的三级管测试插座的E、B、C内,指针偏转所示数值约为三极管的直流放大倍数。N型管插NPN型管座,P型管插PNP型管座。三极管测试插座NPPPNN19.I Iceoceo:集电极与发射极间反向截止电流(基极开路)。Icbo

10、Icbo:集电极与基极间反向截向电流(发射极开路)。转动开关R1K挡,两表笔短路,调节零欧姆电位器,使指针回零(此时满度电流值约90A)。分开表笔,将被测三极管按图示放入插座,指针指示的刻度乘以12即约为三极管反向截止电流值。当 Iceo90A时,可用R100挡测量(此时满度电流值约为900A)。ebcebcIceo测量ebcebcIcbo测量三极管反向截止电流Iceo、Icbo测量20.二极管管脚极性判别5A2500V 二极管是一种具有明显单向导电性或非线性伏安特性的半导体二极管器件。通常小功率锗二极管的正向电阻值为300500,反向电阻为几十千欧;硅二极管正向电阻约为1k 或更大,反向电阻

11、在500k 以上。正反向电阻差值越大约好。挡挡位位选选择择:测量时一般选 R1K挡或R100挡,不要用R1挡或R10K挡。因为使用R1挡时电流过大,易使二极管烧毁,而使用R10K挡时电压太高,易使二极管击穿。极极性性判判断断:用两表笔分别连接二极管两极,对两次测出的阻值进行比较,阻值较小时与黑表笔连接的管脚为二极管正极,因为在万用表的电阻测量电路中,红表笔端与表内电池负极连接,黑表笔端与表内电池正极连接。这样连这样连接接时时阻阻值较值较小小5A2500V-+-+这样连这样连接接时时阻阻值较值较大大21.电容、电感测量5A2500V电电容容测测量量:测量方法见图,选择C.L.dB(10V交流)挡

12、位,在C(F)50Hz刻度盘读取电容测量值。电电感感测测量量:测量方法见图(电容换成电感即可),选择C.L.dB(10V交流)挡位,在L(H)50Hz刻度盘读取电感测量值。10 V22.万用表使用的注意事项使用方面 使用万用表之前,必须熟悉万用表的使用方 法、测量原理、待测量种类和量程,核对转换开关、插孔是否正确。万用表使用时必须水平放置,使用前,先将机械调零。测量完毕,将量程选择开关拨到最高档位置,防止下次测量时不慎将表烧坏。23.万用表使用的注意事项保存方面 长期不使用的万用表,应将电池取出,避免电池存放过久而变质漏液,损坏电路板。测量有感抗的电路中的电压时,必须在切断电源前先把万用表断开,防止由于自感现象产生的高压损坏电压表。24.25.
