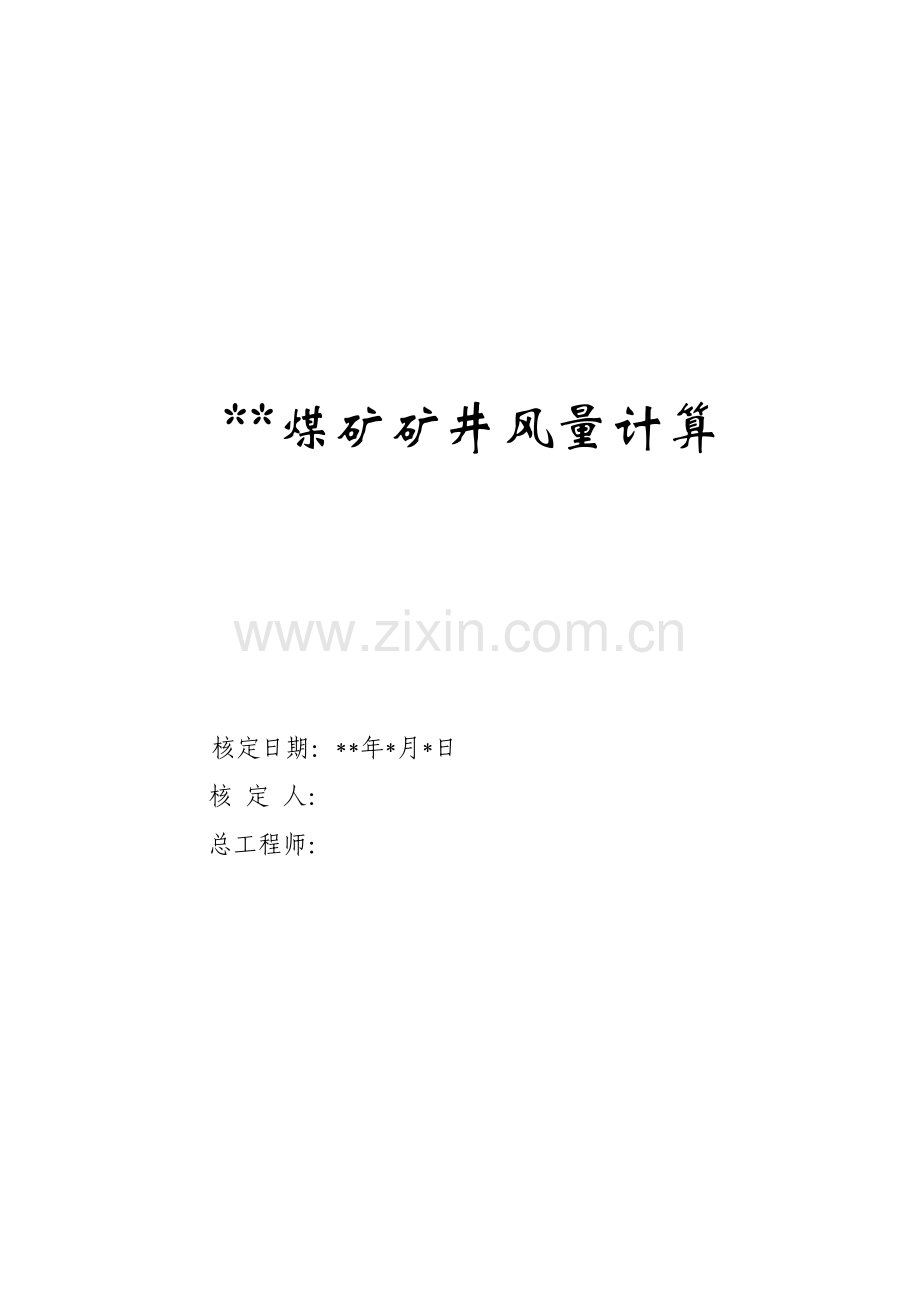

**煤矿矿井风量计算

核定日期：**年*月*日
核 定 人：
总工程师：

目 录
第一章 通风概况 3
第二章 矿井需风量计算 4
第三章 矿井风量计算结论 9

第一章 通风概况
1、通风方式及通风方法
**煤矿矿井通风方式为中央边界式，通风方法为抽出式。
2、进、回井筒数量及风量
**煤矿工业广场布置一对主、副斜井，西南浅部有一个回风立井。新鲜风流从工业广场布置的主、副斜井井筒进风，乏风西南浅部的回风立井回出。核定当月矿井主通风机排风量为5115m3/min。
3、矿井需风量、实际风量和有效风量
8月份矿井实际供风量为5087m3/min。
4、矿井瓦斯（二氧化碳）等级鉴定
根据2010年**煤矿瓦斯等级鉴定报告显示,**煤矿相对瓦斯涌出量为20.85m3/t, 绝对瓦斯涌出量为23.5m3/min，为高瓦斯矿井，二氧化碳绝对和相对涌出量分别为4.72m3/min和5.32m3/t。
5、主通风设备及运行参数
主要通风机型号、参数和进行通风能力核定当月运行工况如下表所示。
表1：
主要通风机型号及运行参数
通风系统
主要通风机
风机型号
2K56-NO24
电机型号及功率
YKK450-6/500KW
风机排风量m3/min
5115
负压Pa
2750
转速r/min
1000
等积孔m2
1.93
6、矿井分区通风情况
**煤矿布置有2个采区。全部由南风井风机供风。
分区通风情况明细表
项 目
序 号
南风井（风机）
1
14采区
2
15采区

第二章 矿井需风量计算
一、红岭煤矿采掘布局情况
1、根据矿井采掘作业计划，正常生产时，矿井布置2个综采工作面，1个备用工作面。
2、独立通风的开拓掘进工作面4个（其中2个煤巷掘进工作面，2个开拓掘进工作面）。
3、独立通风的机电硐室,8个，火药库1个，充电硐室1个，其它巷道16个。串联通风1处。
二、**矿风量计算
1、矿井综采工作面需风量的计算

采煤工作面要考虑上巷车场及下巷配电点配风需要，按最低风速配风每个车场需要配风100 m3/min，两个车场需要风量为200m3/min，15采区综采工作面需要配风量为：700+200=900 m3/min。

采煤工作面要考虑上下巷车场配风需要，按最低风速配风每个车场需要配风100 m3/min，两个车场需要风量为200m3/min，14采区综采工作面需要配风量为：600+200=800 m3/min。
矿井综采工作面需要配风：
Q采=900+800=1700m3/min
3、矿井南翼开掘工作面需风量计算
则矿井南翼开掘工作面需风量如下表所示

考虑26采区车场掘进属于串联通风，风量不计入矿井总需风量，所以红岭矿开掘工作面实际需要配风如下表所示。
序号
1
2
3
工作面
名称
1501下巷掘进面
1501上巷掘进面
东风井临时进风道
工作面需风量（m3/min）
227
308
200
车场配风量（m3/min）
100
100
100
总配风量（m3/min）
327
408
300

4、矿井硐室需风量计算
（1）井下爆炸材料库配风必须保证每小时4次的换气量。即

根据规定，中小型爆破材料库不应小于60m3/min，因此Q材料库取60m3/min。
（2）充电硐室需要风量计算
Q硐室=200q
根据规定充电硐室的供风量不应小于100m3/min，因此电机车充电硐室需风量取100m3/min。
（3）机电硐室需要风量计算
红岭矿井下有五采区1号变电所、五采区2号变电所、五采区抽放泵站、东风井联络巷液压泵站、四采液压泵站、四采1号变电所、14041抽放泵站、四采压风机房8个硐室。
根据规定，采区小型机电硐室，按经验值确定需要风量或取60～80m3/min；选取硐室风量，应保证机电硐室温度不超过30℃，其它硐室温度不超过26℃，因此，我公司井下机电硐室需风量取60m3/min。
Q机电=Q五采1号+Q五采2号+Q五采泵站+Q东风井+Q四采液压+Q四采1号+Q14041泵站+Q四采压风机
=60+60+60+60+60+60+60+60=480m3/min。
（4）其它巷道风量计算方法
其他用风巷道的需要风量，应根据瓦斯涌出量和风速分别进行计算，采用其最大值。
1、按瓦斯涌出量计算：
Q其他=133qrg×krg
式中：
qrg—其他用风巷道平均绝对瓦斯涌出量，0.85m3/min；
krg—其他用风巷道瓦斯涌出不均匀的备用风量系数，取1.2～1.3；
133—其他用风巷道中风流瓦斯浓度不超过0.75%所换算的常数。
则： Q其他=133×0.85×1.3=147m3/min
2、按风速验算：
Q≥60×0.15S
式中：
Q其他—一般用风巷道实际需要风量，m3/min；
S—一般用风巷道净断面积，m2；
0.15—一般巷道允许的最低风速，m/s；
则：Q≥60×0.15S=60×0.15×6=54m3/min
红岭煤矿矿井南翼独立通风的硐室和其它巷道需风量合计为：
∑Q硐=Q库+Q机电+Q充电+Q其它=60+480+100+147=787m3/min
5、矿井风量计算结论：
∑Q=Q采+Q掘+Q硐=1700+1035+787=3522m3/min。考虑1.2倍的矿井通风系数则需要配风4226.4m3/min。

第三章 矿井风量计算结论
按照《**公司煤矿矿井风量计算方法》对**矿需风量进行计算，全矿井共布置综采工作面2个，开掘工作面4个，硐室10个，其它巷道16个。
一、矿井风量计算结论
根据2011年8月份矿井测风旬报表，矿井进风量为5087m3/min，能够满足矿井目前通风要求。根据目前配风情况，掘进工作面配风量都比较小，而且1501上下巷掘进长度都达到800m以上，通风距离较长，目前基本上完全依靠增加瓦斯抽放力度来解决瓦斯问题，掘进后期仍需要增加该地区配风量，将会出现风量紧张的现象。
二、针对风量略有不足采取的措施
1、尽快解决工农关系紧张问题，加快新风井地面安装速度。
2、加强通风设施维护管理，保证足够的有效风量率。
3、加大采掘期间的抽放力度，在掘进期间采取先抽后掘，减少煤体向巷道空间内的瓦斯涌出量，同时最大限度的增加采煤工作面本煤层钻孔抽放时间和钻孔数量，将高瓦斯工作面抽成低瓦斯工作面，减少采煤工作面的配风。
