安全文明施工样板展示区专项施工方案.doc

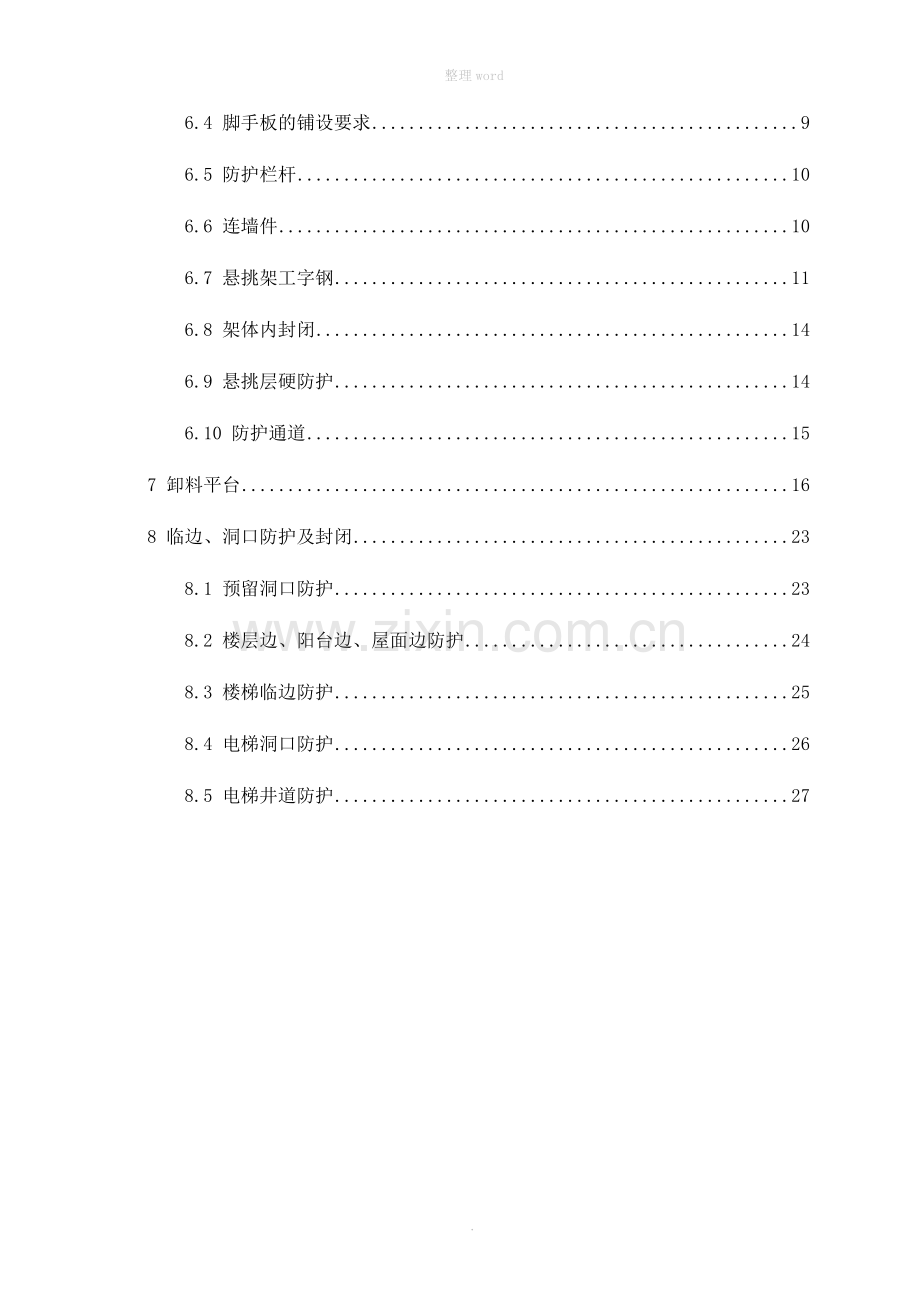

整理word目录安全文明施工样板展示区专项施工方案11 编制依据12 工程概况23 施工准备23.1 图纸学习23.2 编制书面技术交底33.3 施工准备34 安全文明施工样板展示区展示内容34.1.1 外墙双排脚手架34.1.2 临边防护栏杆34.1.3 模板支撑体系34.1.4 悬挑式卸料平台34.1.5 洞口防护及封闭44.1.6 一、二、三级配电箱44.1.7 临时电缆的驾控与埋地44.1.8 消防水管、消防栓及灭火器45 安全文明施工样板展示区布置46 脚手架66.1 脚手架搭设主要参数66.2 脚手架的材质要求66.3 脚手架搭设参数8.整理word6.4 脚手板的铺设要求96.5 防护栏杆106.6 连墙件106.7 悬挑架工字钢116.8 架体内封闭146.9 悬挑层硬防护146.10 防护通道157 卸料平台168 临边、洞口防护及封闭238.1 预留洞口防护238.2 楼层边、阳台边、屋面边防护248.3 楼梯临边防护258.4 电梯洞口防护268.5 电梯井道防护27.整理word安全文明施工样板展示区专项施工方案1 编制依据1、 钢管脚手架扣件GB15831-20062、 碳素结构钢GB/T700-20063、 直缝电焊钢管GB/T13793-20164、 钢结构设计规范GB50017-20175、 建筑结构荷载规范GB50009-20126、 混凝土结构设计规范GB50010-20107、 一般用途钢丝绳GB/T20118-20178、 一般用途钢丝绳吊索特性和技术条件GB/T16762-20099、 钢丝绳夹GB/T5976-200610、 安全网GB5725-200911、 阻燃安全网GB5725-200912、 建筑施工工具式脚手架安全技术规范JGJ202-201013、 建筑施工扣件式钢管脚手架安全技术规范JGJ130-201114、 建筑施工高处作业安全技术规范JGJ80-201615、 建筑施工安全检查标准JGJ59-201116、 建筑施工扣件式钢管脚手架安全技术规范JGJ130-201117、 建筑地基基础设计规范GB50007-201118、 混凝土结构工程施工质量验收规范GB50204-2015.整理word19、 建筑施工模板安全技术规范JGJ162-200820、 建筑工程施工质量验收统一标准GB50300-201321、 施工现场临时用电安全技术规范JGJ46-201222、 建筑机械使用安全技术规程JGJ33-201223、 建设工程施工现场供用电安全规范GB50194-201424、 建筑施工安全技术手册25、 建筑安装工程安全技术规程26、 施工现场临时用电安全技术规范JGJ46-200527、 施工企业安全生产评价标准JGJ/T77-201028、 建筑施工安全检查标准JGJ59-201129、 中华人民共和国消防法30、 建筑施工手册（第五版）2 工程概况xxx项目位于xx号xx路。工程包括1#-18#楼，总建筑面积：183960.04平方米。共计18栋高层住宅，结构形式为框架剪力墙结构，整体地下车库1层。序号项目内容1工程名称xxxxxxxxxxx 2工程地址xxxxxxxxx3建设单位xxxxxxxxx4设计单位xxxxxxxxx5勘察单位xxxxxxxxx.整理word6监理单位xxxxxxxxx7施工总承包单位xxxxxxxxx8总建筑面积xxxxxxxxx9合同工期xxxxxxxxx3 施工准备3.1 图纸学习项目技术负责人及相关专业施工员、质检员、资料员、班组长和预算员认真学习、熟悉图纸，详细了解工程情况、结构形式、工程坐标、标高、细部构造、相关尺寸、所需主要材料和特殊材料以及做法、技术标准、质量要求、工地现场实际情况等，列出设计图纸中的相关问题，并就设计图纸中相关问题与设计、建设、监理单位沟通。3.2 编制书面技术交底项目技术责人负责组织编制书面技术交底，在遵照规范、标准和公司作业指导书的基础上，针对本项目的具体情况和常规做法，明确各分项工程的工艺要求和质量标准，统一构造做法，明确样板施工的时间和部位。施工员负责指导、督促项目书面技术交底工作。3.3 施工准备1、根据施工进度要求及时对操作工人进行技术、安全、操作规程的技术交底工作。2、按进度将各施工材料分批进场，并进行相关见证送检工作，确保施工材料符合设计、规范要求。3、拟在现场8#、9#楼之间作为安全文明施工样板展示区。4、及时进行分部、分项工程的隐蔽验收工作，以便组织安全文明施工样板实体展示区的施工，现场拟将9#楼二层作为安全文明施工样板实体展示区。.整理word5、项目技术负责人根据工程项目特点和质量控制的需求，编制本工程的项目实物样板技术交底工作计划，明确拟定实施实物样板交底的分项工程项目实施的时间和责任人。4 安全文明施工样板展示区展示内容4.1.1 外墙双排脚手架外墙双排脚手架包括：落地式脚手架、悬挑式脚手架、具体须包括立杆、大横杆、小横杆、安全网、悬挑层硬防护、悬挑工字钢、悬挑工字钢卸载钢丝绳、悬挑工字钢卸载钢丝绳预埋吊环、连墙件、水平方向安全兜底网防护、脚手板、踢脚线、纵向及水平方向钢管接长等。4.1.2 临边防护栏杆临边防护栏杆包括：楼层周边、楼梯侧边、平台或阳台、屋面周边。4.1.3 模板支撑体系模板支撑体系包括：墙柱梁板4.1.4 悬挑式卸料平台悬挑式卸料平台包括：悬挑式卸料平台、钢丝绳、预埋吊环、脚手板、密布网、踢脚板、钢管。4.1.5 洞口防护及封闭洞口防护及封闭包括：电梯洞口防护及楼层内预留洞口防护。4.1.6 一、二、三级配电箱一、 二、三级配电箱包括：保护零线的接地处理，箱体名称、用途、分路标记、系统接线图。.整理word4.1.7 临时电缆的驾控与埋地4.1.8 消防水管、消防栓及灭火器5 安全文明施工样板展示区布置样板展示区场地硬化范围拟定为2411m。现场安全文明施工样板展示区平面布置图.整理word安全文明施工样板展示区平面图混凝土结构样板拟采用混凝土结构尺寸长宽高约为12mx6mx10m，共三层，每层层高3.12m，基础板厚400mm配筋为下层钢筋为C16200（HRB400E）双层双向，上层钢筋为C16200（HRB400E）。楼板（楼梯间平台）厚120mm，配筋为C12200（HRB400E）双层双向。屋面女儿墙300mm高，横纵筋配筋为C8200（HRB400E）。KZ1为400400mm框架柱配筋为8C18（HRB400E），箍筋采用C10200（HRB400E）。KL1为400x500mm框架梁，配筋为上下三排通长C18（HRB400E）钢筋，腰筋2C14，箍筋采用C10200/100（HRB400）。KL2为200x400mm框架梁，配筋为上下二排通长C18（HRB400E）钢筋，箍筋采用C10200/100（HRB400）。墙配筋为C8200（HRB400E）。加密区箍筋间距100mm。楼梯间平台楼梯做法参照住宅楼楼梯。.整理word安全文明施工样板展示区混凝土结构平面图.整理word安全文明施工样板展示区楼梯间平面图6 脚手架6.1 脚手架搭设主要参数落地式单立杆双排脚手架立杆纵距立杆横距横杆步距连墙件（两步三跨）内立杆距结构间距脚手架类型竖向间距水平间距1.5m（部分尺寸变化参照附图）0.9m1.8m3m4.5m0.3m单立杆双排6.2 脚手架的材质要求序号构件名称选用材料名称/规格备注1钢管48.3*3.6钢管材料符合现行国标GB/T13793或GB/T3091、材质性能符合。2扣件十字、对接、旋转扣符合现行国标GB15831钢管脚手架扣件有关规定.整理word序号构件名称选用材料名称/规格备注3脚手板50mm厚木脚手板新板，应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-20114安全网2000目/m2密目网应符合现行国标安全网GB5725-2009的规定，必须全部采用阻燃的。5水平网尼龙网大眼网脚手架搭搭设跨度依据样板尺寸；搭设高度3m,脚手架立杆底部铺通长50mm厚脚手板。安全文明施工样板展示区落地脚手架搭设平面布置图悬挑脚手架还需采用16#工字钢、16#钢丝绳、绳卡、20圆钢。悬挑脚手架搭设高度8m。为方便样板展示区参观，故楼梯间、电梯间部位不考虑悬挑，由落地脚手架直接搭设至屋面。.整理word安全文明施工样板展示区悬挑脚手架搭设平面布置图6.3 脚手架搭设参数6.3.1 大横杆、小横杆设置（1）大横杆在脚手架高度方向的间距为1.8m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm，两根大横杆中间设置腰杆，保证安全。（2）外架按立杆与大横杆交点处设小横杆，两端固定在立杆形成空间结构整体受力。水平杆件节头搭设.整理word6.3.2 剪刀撑脚手架外侧立面的剪刀撑由底至顶连续设置；剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于3个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不大于150mm，在脚手架外侧立面整个长度和高度方向连续设置剪刀撑。剪刀撑布置示意图.整理word剪刀撑搭接示意如下图：剪刀撑刷红白油漆做法如下：脚手架间断部位设置连续的斜撑6.4 脚手板的铺设要求（1）里外立杆底部应满铺脚手板，无探头板。（2）满铺层脚手板必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。脚手板不得高低不平，并要设置挡脚板，挡脚板高度为180mm。并刷红白相间警示色。.整理word（3）外脚手架所有脚手板均采用钢芭网片，为配合钢笆片施工，需在两排脚手架之间增设2根水平杆，使用8#铁丝绑扎完牢固。（4）为配合钢芭网施工在内立杆与外立杆之间增设2到水平杆。如下图：6.5 防护栏杆（1）脚手架外侧使用建设主管部门认证的合格密目式安全网封闭，且将安全网固定在脚手架外立杆内侧。（2）选用尼龙绳张挂安全网，要求严密、平整。（3）脚手架外侧必须设0.9m高的防护栏杆，顶排防护栏杆不少于2道，高度为1.2m。6.6 连墙件连墙件采用刚性可靠连接且靠近主节点设置，竖向层层设置，间距3.2m,水平间距4.50m，脚手架连墙杆采用单扣件，转角部位两侧各增设一个连墙件。连墙杆呈水平设置，当不能水平时，连接外架一端应向下斜连接，严禁向上斜连接。连墙件采用48.3钢管，单扣件固定，一端与每层边梁上预埋的短钢管钢性连结，一端与外架固定。如需穿剪力墙时，采用工具式连墙件。连墙件预埋300mm，上部预留500mm，连墙件刷红色警示漆，并进行编号。.整理word.整理word6.7 悬挑架工字钢顶板边梁上设置每根悬挑工字钢卸荷钢丝绳，一跨一拉,卸荷钢丝绳采用15.5（619+1），抗拉强度1550Mpa（计算按照1400计算），悬挑水平挑梁采用16#工字钢，横梁采用16号工字钢，横梁与水平挑梁之间进行焊接连接，16#工字钢长度为3m，建筑物外悬挑段长度1.25m，建筑物内锚固段长度1.75m。立杆纵距为1.5m，横距0.80 m，步距1.80m，内立杆距建筑物0.35m, 连墙件2步3跨布置。剪力墙部位悬挑工字钢位置钢丝绳拉结示意图.整理word无剪力墙位置悬挑工字钢位置钢丝绳拉结示意图钢丝绳在工字钢端部锚固示意图.整理word工字钢钢丝绳拉结剖面效果图本工程选用直径16钢丝绳作为保险绳，钢丝绳下拉点作用于钢梁上。采用手动葫芦拉紧钢丝绳后，再用U型绳卡将钢丝绳锁紧。每端连接钢丝绳采用的U型绳卡要匹配，安全弯高度宜为50mm，本工程应选用绳卡为3+1，绳卡间距如图所示,绳卡拧紧到钢丝绳压扁三分之一直径为宜。绳卡固定示意图.整理word工字钢钢丝绳拉结侧面效果图立杆采用双立杆，立杆插在预先焊接在工字钢上的长100的25钢筋上面。做法如下图。6.8 架体内封闭（1）脚手架的架体内侧立杆距外墙净距为300。（2）脚手架施工层里立杆与建筑物之间应采用脚手板进行封闭。（3）当脚手架距离主体大于300mm时脚手架内侧与建筑物之间增设一道填芯杆并设水平兜网。（4） 施工层以下外架每隔2步底部用大眼网进行封闭。如下图:.整理word型钢悬挑脚手架立杆定位筋分布位置图6.9 悬挑层硬防护悬挑层在悬挑工字钢上部500mm处加设大横杆，并在立杆处加设小横杆置于大横杆上，同时加密小横杆，小横杆纵距不大于750。小横杆上部满铺50mm厚脚手板并用不8#铁丝将脚手板与小横杆交接处满绑，脚手板上方用模板进行封闭，模板遇卸荷钢丝绳部位应将此处模板切除，模板拼缝应严密，并钉牢固，不允许进行搭接。楼侧一面由水平硬防护向楼板倾斜45角满铺模板并钉劳，遇工字钢、连墙件部位将此处模板切除，切口整齐方正。6.10 防护通道（1） 防护通道高度3.0m，宽度1.5m，长度3m。防护通道采用48.3*3.6mm钢管，单扣件固定，双立杆间距0.6m，纵距1.5m，步距1.0m，首道横杆距地0.4m，顶部横杆步距0.6m。采用密目网防护。.整理word（2） 防护通道上部设两道硬防护间距0.6m，并用1.0m间距小竖杆加固，满铺50mm厚木板。（3） 第二道硬防护，与立杆做斜撑加固。具体做法如下图：.整理word7 卸料平台平台水平钢梁(主梁工字钢)总长6m ,悬挑长度4.5m，悬挑水平钢梁间距(平台宽度)1.8m。次梁采用10号槽钢，主梁采用16号工字钢（槽钢），次梁间距0.5m。卸料平台分别在650、1300高设置两道防护栏杆，平台每侧设两根选择619+1强度为1550Mpa的钢丝绳，直径16mm，不得使用磨损、报废钢丝绳，每根绳夹具不少于3个，平台一端支在现浇混凝土梁或板上，另一端采用钢丝绳斜拉在上层预埋在梁内的钢环上，平台底满铺50厚脚手板、铺牢两端用8号镀锌铁丝捆紧，并在四周设200mm高踢脚板，具体作法见下附图。卸料平台正立面图.整理word卸料平台侧立面图卸料平台平面图.整理word卸料平台侧立面图（1）防护杆高1.3m；（2）防护栏杆、水平杆间必须焊接；（3）主副钢丝绳与平台面的夹角为45-60；（4）深入架体的悬挑部分两端根据现场实际情况用钢管搭设不低于1.5米防护栏杆，且用密目网封闭；底部用50mm厚木脚手板封闭，并做180mm高挡脚板，做法与脚手架相同。（5）卸料平台至楼面处满铺50mm脚手板并用8#铁丝进行固定，上部满铺模板并钉牢固，模板上方做200mm间距防滑条。（6）转料平台应独立设置，采用钢丝绳反拉与建筑结构连接，不得与脚手架相连。卸料平台采用16号工字钢做主梁、10号槽钢做次梁，卸料平台宽度（主梁间距）为1.8m，次梁间距0.5m，主梁与次梁之间采用焊接连接，平台护栏用A48.33.0钢管焊接，高1.3米，整个平台与护栏焊接成整体。锚环采用A20圆钢，预埋在剪力墙或结构外边梁上，采用双螺母固定，与钢丝绳的夹角为3045.整理word限载牌示意图.整理word预埋螺栓钢压板详图（1）限载牌限载重量应具体量化，应注明不同规格的钢管、方木、脚手板、碗扣件等数量；（2）限载牌应标明责任人与验收人；（3）卸料平台限载1T,考虑现场使用情况，预留安全系数，限载牌按0.8T标注。7.1 模板及支撑体系7.1.1 墙模板面板类型:胶合面板；面板厚度(mm):15.00；主楞材料:圆钢管；主楞合并根数:2；直径(mm):48.00；壁厚(mm):3.00；主楞间距(mm):450；次楞材料:木枋；次楞合并根数:1；宽度(mm):45；高度(mm):75；次楞间距(mm):250；层高3200，底部对拉螺栓距底板200mm设置，顶部对拉螺栓距顶板底部200mm设置，中间螺栓间距450mm。水平方向对拉螺栓布置：水平方向对拉螺栓间距450mm。墙体模板采用M14对拉螺栓，对拉螺栓伸出墙边或柱边300mm。住宅楼挡土墙、人防区域剪力墙体采用一次性止水螺杆，内墙非人防区域采用预埋UPVC套管的普通对拉螺杆。.整理word螺杆详图剪力墙模板支撑立面图7.1.2 柱模板500矩形柱截面尺寸800mm时柱内每边设置一道对拉螺栓（详见附图）。每矩形柱模次龙骨采用45*75木方做竖向肋，次龙骨均匀布，龙骨间距不大于200mm。柱箍采用48双钢管加固。柱箍间距d=500mm；柱采用M14对拉螺栓拉结间距500mm。.整理word500截面尺寸800mm800mm柱子.整理word墙柱接茬位置模板应伸至接缝以下螺杆上，为防止漏浆接缝位置采用双面胶封堵。墙柱接茬位置模板7.1.3 梁模板面板采用胶合面板，厚度为15mm；主龙骨采用48钢管。梁底立杆采用可调托座。梁截面尺寸（最大截面尺寸）梁跨方向立杆间距梁底立杆根数梁底木枋根数梁两侧立杆间距梁宽200 3根1000梁高1000梁宽500同板立杆间距2梁宽500 4根梁高1000步距(m):扫地杆距地面350mm，水平杆步距900mm，自由端不应超过500mm。顶丝伸出长度不大于200mm。主楼层高：标准层2.9m、首层3.63m、夹层2m、机房层2.87m/2.78m。对跨度大于等于4m或悬挑大于等于2m的梁、板应起拱0.10.3。梁侧次龙骨采用4575木枋，次龙骨间距不大于300mm。主龙骨采用48双钢管，间距600mm。梁高超过550 mm（包括550 mm）时在梁中部加一道M14的对拉螺杆,梁高超过700mm（包括700mm）加两道以上M14对拉螺杆，水平间距600mm。对拉螺栓竖向间距根据梁高适当调整，竖向对拉螺栓间距不大于400mm。.整理word梁侧次龙骨采用4575mm木枋；梁侧主龙骨采用483双钢管； M14对拉螺杆；梁底次龙骨采用4575mm木枋；梁底U拖内放置2根483钢管作为主龙骨；15mm厚木模板。梁模板支撑示意图.整理word7.1.4 顶板模板楼板模板采用木楞胶合板体系，模板支撑采用轮扣支撑体系，面板采用15mm厚胶合板。次龙骨采用4575木枋，间距250mm。主龙骨采用规格为483的双钢管。横距纵距步距=900900900mm。1、15mm厚木模板；2、板底次龙骨采用4575mm木枋；3、板底主龙骨采用483双钢管；4、板底U拖；5、立杆搭配为2700mm，横杆搭配为900mm、600mm。板模板示意图.整理word.整理word8 临边、洞口防护及封闭8.1 预留洞口防护1.采用直径6mm间距150mm单层双向钢筋作为防护网，在混凝土浇筑前预设于模板内。2.模板拆除后，在硬质盖板固定在木枋上。盖板四周顺直，刷红白警示漆。3.当洞口安装管线时，可切割相应尺寸的钢筋网片，余留部分作为安装阶段的防护措施。混凝土浇筑前管道安装时.整理word盖板红白漆8.2 楼层边、阳台边、屋面边防护（1）楼层边、阳台边、屋面边防护栏杆一般采用钢管搭设，使用定型化临边防护连接件固定，见下图。（2）防护采用三道栏杆形式，第一道栏杆高度1400mm，第二道高700mm，第三道踢脚板高度200mm，立杆间距不大于2000mm。防护内侧满挂密目安全网，（3）防护栏杆及踢脚板刷红白相间安全警戒色。（4）坡度大于1:2.2的屋面，防护栏杆上杆离防护面高度不低于1500mm，并增设一道横杆，满挂密目安全网。提示牌悬挂于防护栏杆和密目安全网内侧，面向楼内，且每面临边至少挂两个。临边防护.整理word.整理word定型化连接件示意图8.3 楼梯临边防护（1）楼梯及休息平台临边采用直径48钢管搭设防护栏杆，防护栏由相距2m的栏杆柱和二道横杆构成；防护栏杆的水平杆、立杆必须刷间距为300mm红白相间的警示油漆。（2）防护栏杆立杆与水平杆均用工具式连接件固定，立柱采用工具式连接件固定。.整理word定型化楼梯临边防护效果图8.4 电梯洞口防护1.防护门可选用网片式或格栅式。2.防护栏高度不低于1500mm，宽度根据建筑物 井口尺寸选定。3.在防护门底部安装200mm高踢脚板，防护门外侧张挂“当心坠落”等安全警示牌。.整理word电梯洞口防护示意图8.5 电梯井道防护电梯井井道内，作业层下一步距处挂设安全平网，作业层以下每隔2层设置硬质全封闭，首层处为第一层全封闭层；每2层全封闭层中间设置1道安全平网。施工时预埋套管，将钢管伸出墙外外侧用2个扣件锁死。电梯井内软防护.整理word电梯井内硬防护.整理word9 一、二、三级配电箱9.1 总配电室（一级配电室）配电室平面布置图.整理word配电室立面图总配电室系统图1、总配电室（房）应设在靠近电源的区域，配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于是1500mm，双列面对面布置不小于2000mm；2、配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于是800mm，双列背对背布置不小于1500mm；个别地点有建筑物结构凸出的地方，则此点通道宽度可减少200mm;.整理word3、配电室（房）内设置值班或检修室时，该室边缘距配电柜的水平距离大于1000mm，并采取屏障隔离；4、配电室内的母线涂刷有色油漆，以标志相序；以柜正面方向为基准。9.2 二级配电柜配电箱防护棚侧面、正面图1、二级配电箱防护栏可制作成2400mm（高）2000 mm（宽），四面组装的定型化、工具式防护栏杆，搭设双层防护棚。.整理word2配电箱顶离防护棚顶的距离不少于500mm，两侧与防护栏杆的垂直距离要保证配电箱门能全部打开，且不少于500mm，配电箱前后开门方向与防护栏杆的垂直距离不少于1000mm（后方不开门时不少于500mm）。3如果配电箱不在塔吊或在建筑物的坠落半径范围内，防护棚可不搭双层防护，只需用瓦楞铁搭设防雨棚。4防护棚刷红白漆相间300mm。金属防护栏杆防护棚应做接零保护。5、固定式分配电箱防护棚内必须设置事故照明灯或临时照明。9.3 三级电箱.整理word配电箱系统图.整理word分配电箱系统图大中型设备开关箱系统图小型设备专用开关箱系统图9.4 接地与防雷.整理word在施工现场专用变压器的供电的TN-S 接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室（总配电箱） 电源侧零线或总漏电保护器电源侧零线处引出。.整理word1、施工现场在配电室、总配电箱必须做重复接地的同时，还必须在配电系统的中间处和末端处做重复接地。2、保护零线每一处重复接地装置的接地电阻值不得大于10。3、每一接地装置的接地线应当采用2 根及以上导体， 在不同点与接地体做电气连接。10 临时电缆的架空及埋地1、 电缆直接埋地敷设的深度不应小于0.7m，并在电缆上下左右侧均敷设不小于50mm的细砂，然后采用石砖作为硬质保护层。.整理word2、 架空电缆应延支架或墙壁敷设，并采用绝缘子固定，绑扎必须采用绝缘线，固定点间距应保证电缆能承受的自重所带来的荷载。3、 电缆采用10米长铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，主线芯标称截面为185平方毫米。支架采用两根6米长，45x75mm的木方，成60度角钉好，埋入地下70cm。支架间距3米 ，电缆最低高度不得低于5m。临时电缆的架空及埋地示意图支架立面图.整理word10.1 消防设施10.1.1 灭火器的摆放手提式灭火器直接放置于室内干燥地面上，样板区灭火器配备如下：混凝土样板区：每层10L灭火器2个电缆架空展示区：10L灭火器2个配电箱展示区：10L灭火器2个悬挑脚手架样板区灭火器位置图电缆埋地样板区灭火器位置图10.1.2 消防水管布置样板区消防水管由8#楼水箱处接出。供与样板区火情扑灭。楼内安装消防管道，每层安装消火栓，并配备消防水袋。11 围挡1.位置：安全文明施工样板展示区。2.立柱采用4040mm方钢，在上下两端250mm处各焊接50506mm的钢板，三道连接板均采用10mm螺栓固定连接。 3.防护栏外框采用3030mm方钢，每片高1800mm，宽1500mm，底下200mm处加设钢板作为踢脚板，中间采用钢板网，钢丝直径或截面不小于2mm，网孔边长不大于20mm。.整理word4.立柱底部采用12012010mm钢板底座，并用四个M10膨胀螺栓与地面固定。5.立柱和踢脚板表面刷红白相间油漆警示，钢板网刷红色油漆。围挡示意图感谢您的支持与配合，我们会努力把内容做得更好！.
