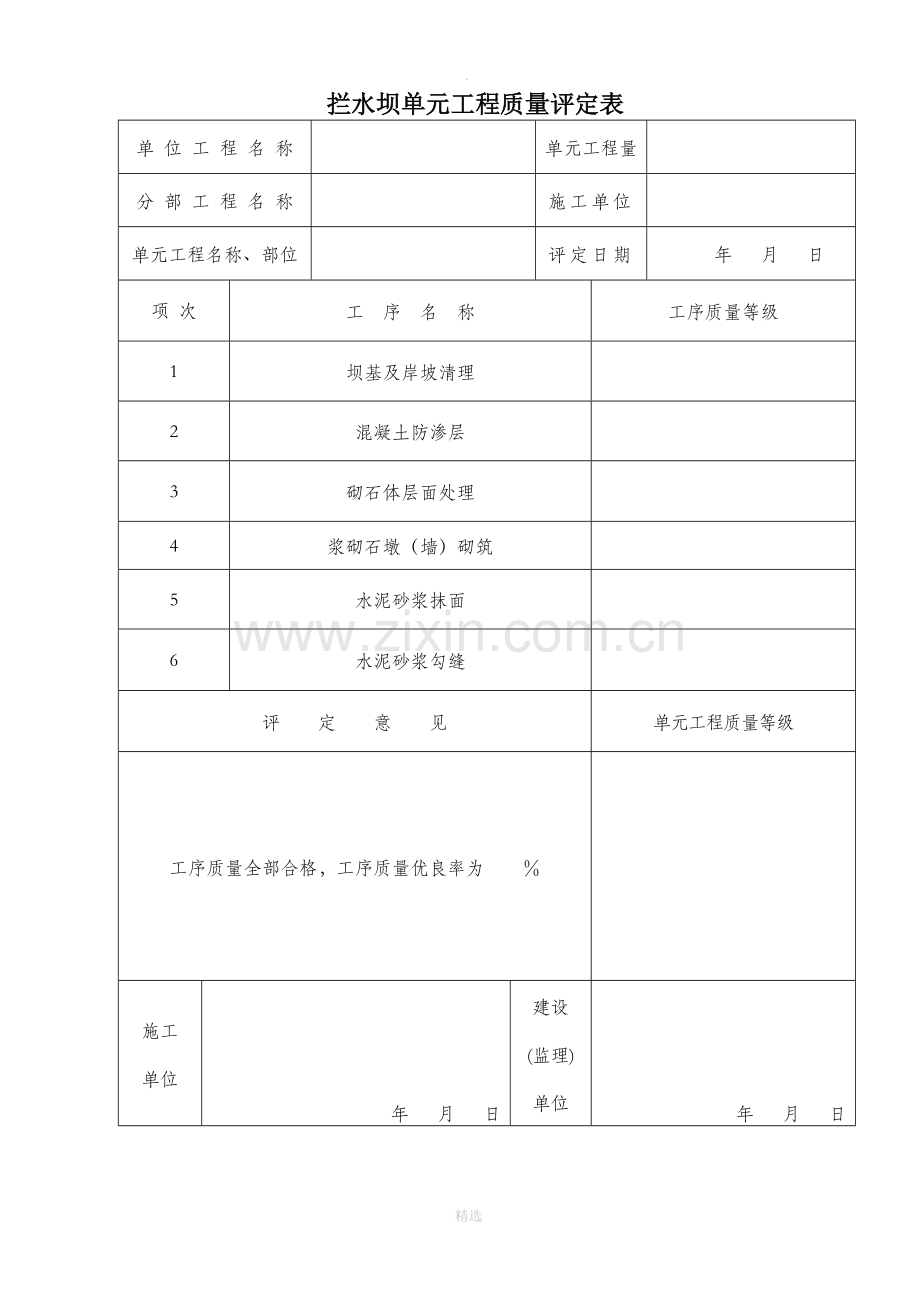

. 拦水坝单元工程质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位评定日期年月日项次工序名称工序质量等级 1 坝基及岸坡清理 2 混凝土防渗层 3 砌石体层面处理 4 浆砌石墩（墙）砌筑 5 水泥砂浆抹面 6 水泥砂浆勾缝评定意见单元工程质量等级工序质量全部合格，工序质量优良率为％施工单位年月日建设 (监理) 单位年月日水利水电工程坝基及岸坡清理工序质量评定表表7.1-1 单位工程名称　单元工程量　分部工程名称　施工单位　单元工程名称、部位　检验日期年月日项次保证项目质量标准检验记录 1 坝基及岸坡清理树木、草皮、树根、乱石、坟墓以及各种建筑物全部清除。水井、泉眼、地道、洞穴等已按设计要求处理　 2 坝基及岸坡的清除及处理粉土、细砂、淤泥、腐植土、泥炭全部清除；对风化岩石、坡积物、残积物、滑坡体等已按设计要求处理　 3 地质探孔、竖井、平洞、试坑的处理符合设计要求　项次允许偏差项目设计值（m）允许偏差（cm）实测值（项次1 单位m）合格数（点）合格率（%）人工施工机械施工 1 长、宽　 0~+50 0~+100 　　　　 2 清理边坡　不陡于设计边坡　　　　评定意见工序质量等级保证项目质量全部符合质量标准，允许偏差项目每项合格率 %。　施工单位年月日监理单位年月日表7.18-4 浆砌石坝混凝土防渗层浇筑工序质量评定表单位工程名称　单元工程量　分部工程名称　施工单位　单元工程名称、部位　检验日期年月日项次保证项目质量标准检验记录 1 原材料、标号、相应的配合比符合设计规定，无不合格混凝土入仓　 2 混凝土浇筑振捣密实、无蜂窝、洞穴，麻面不超过总面积的0.5% 　 3 浇筑后的混凝土无深层及贯穿裂缝　项次基本项目质量标准检验记录质量等级合格优良合格优良 1 混凝土塌落度符合《规定》要求，总检测次数中有≥70%符合质量要求符合《规定》要求，总检测次数中有≥90%符合质量要求　　　 2 混凝土入仓摊铺基本均匀，每层摊铺厚度不超过50cm，分层清楚，基本无骨料集中现象摊铺均匀，每层摊铺厚度不超过50cm，分层清楚，无骨料集中现象　　　 3 泌水基本无无外部水流入，泌水排除及时无外部水流入，泌水排除及时　　　 4 养护及时，基本保持湿润至规范规定的养护期及时，保持湿润至规范规定的养护期　　　评定意见工序质量等级保证项目符合质量标准，基本项目合格，其中混凝土坍落度，其他项目有项优良，　施工单位年月日建设（监理）单位年月日表7.22-1 浆砌石墩（墙）砌筑工序质量评定表单位工程名称　单元工程量　分部工程名称　施工单位　单元工程名称、部位　检验日期年月日项次保证项目质量标准检验记录 1 砂浆或混凝土标号、配合比符合设计及规范要求　 2 石料质量、规格符合设计要求和施工规范规定　 3 浆砌石墩（墙）的临时间断处间断处的高低差不大于1m并留有平缓台阶　项次基本项目质量标准检验记录质量等级合格优良合格优良 1 浆砌石墩（墙）的砌筑次序基本符合：先砌筑角石，再砌筑镶面石，最后砌筑填腹石，镶面石的厚度不小于30cm 全部符合：先砌筑角石，再砌筑镶面石，最后砌筑填腹石，镶面石的厚度不小于30cm 　　　 2 浆砌石墩（墙）的组砌形式组砌形式基本符合：内外搭砌，上下错缝，丁砌石分布均匀，面积不小于墩（墙）砌体全部面积的1/5，长度大于60cm 组砌形式全部符合：内外搭砌，上下错缝，丁砌石分布均匀，面积不小于墩（墙）砌体全部面积的1/5，长度大于60cm 　　　项次允许偏差项目设计值（m）允许偏差（cm）实测值（cm）合格数（点）合格率（%） 1 　轴线位置偏移　 1 　　　 2 　顶面标高　 ±1.5 　　　 3 　厚度设闸门部位　 ±1 　　　　无闸门部位　 ±2 　　　评定意见工序质量等级保证项目全部符合质量标准；基本项目全部符合合格标准，其中基本项目2为；允许偏差项目各项实测点合格率为 %～ % 　施工单位年月日监理单位年月日表7.20 浆砌石坝水泥砂浆勾缝单元工程质量评定表单位工程名称　单元工程量　分部工程名称　施工单位　单元工程名称、部位　检验日期年月日项次保证项目质量标准检验记录 1 勾缝砂浆单独拌制，砂浆质量符合规定　 2 砂浆用原材料符合规范规定，砂料宜用细砂，水泥宜用普通硅酸盐水泥　 3 缝槽处理清洗干净，无残留灰渣和积水，保持缝面湿润　项次基本项目质量标准检验记录质量等级合格优良合格优良 1 清缝宽度不小于砌缝宽度不小于砌缝宽度　　　清缝深度（水平缝）竖缝深度不小于40mm 不小于50mm 总检测数中有≥70%测点符合质量要求不小于40mm 不小于50mm 总检测数中有≥90%测点符合质量要求　　　 2 砂浆勾缝密实度分次填充、压实，密实度符合要求。检测总点数中有≥70%测点符合质量要求分次填充、压实，密实度符合要求。检测总点数中有≥90%测点符合质量要求　　　 3 缝面养护基本及时养护，基本保持21天湿润及时养护，保持21天湿润　　　评定意见单元工程质量等级保证项目全部符合质量标准，基本项目砂浆勾缝密实度质量，其他项目有项为优良，项为合格　施工单位年月日监理单位年月日表7.16-1 水泥砂浆砌石体浆砌石体层面处理工序质量评定表单位工程名称　单元工程量　分部工程名称　施工单位　单元工程名称、部位　检验日期年月日项次保证项目质量标准检验记录 1 前一层砌体表面符合设计与《规定》要求，无松动岩块　项次基本项目质量标准检验记录质量等级合格优良合格优良 1 前一层砌体表面浮渣基本清除干净，无积水和积渣浮渣全部清除干净，无积水和积渣　　　 2 局部光滑的砂浆表面凿毛面≥80% 凿毛面≥95% 　　　评定意见单元工程质量等级保证项目全部符合质量标准，基本项目全部符合合格标准，其中项优良　施工单位年月日建设（监理）单位年月日砌体水泥砂浆抹面单元工程质量检查评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期项次检测项目质量标准质量检查情况质量评定 △1 砂浆质量符合设计要求 △2 基面清洗基面处理经验收合格，砌面、砌缝干净无泥污及灰渣等，基面保持湿润 △3 批浆分层批浆，间隔时间符合要求，各层牢固密实，无空鼓、起泡及裂缝，表面及时收浆压抹 4 外观表面平整光洁，线角直顺 5 养护按规定时间（14~21）天内保持湿润项次检测项目允许偏差检测结果合格（个）合格率（%）坡、墙柱梁 1 表面平整 ±5 3 3 2 阴阳角线垂直 ±4 3 3 3 立面垂直 ±5 3 5 4 阴阳角方正 ±4 3 5 5 分格（缝）平面 ±3 3 检查结论主要检查项目共检测项，其中符合质量标准项其他检查项目共检测项，其中合格项，优良项检测项目共检测点，其中合格点，合格率 % 评定意见主要检查项目质量标准，其他检查项目质量标准，其中有 % 达到优良标准，检测项目实测点合格率为 %。评定等级施工单位建设（监理）单位精选
