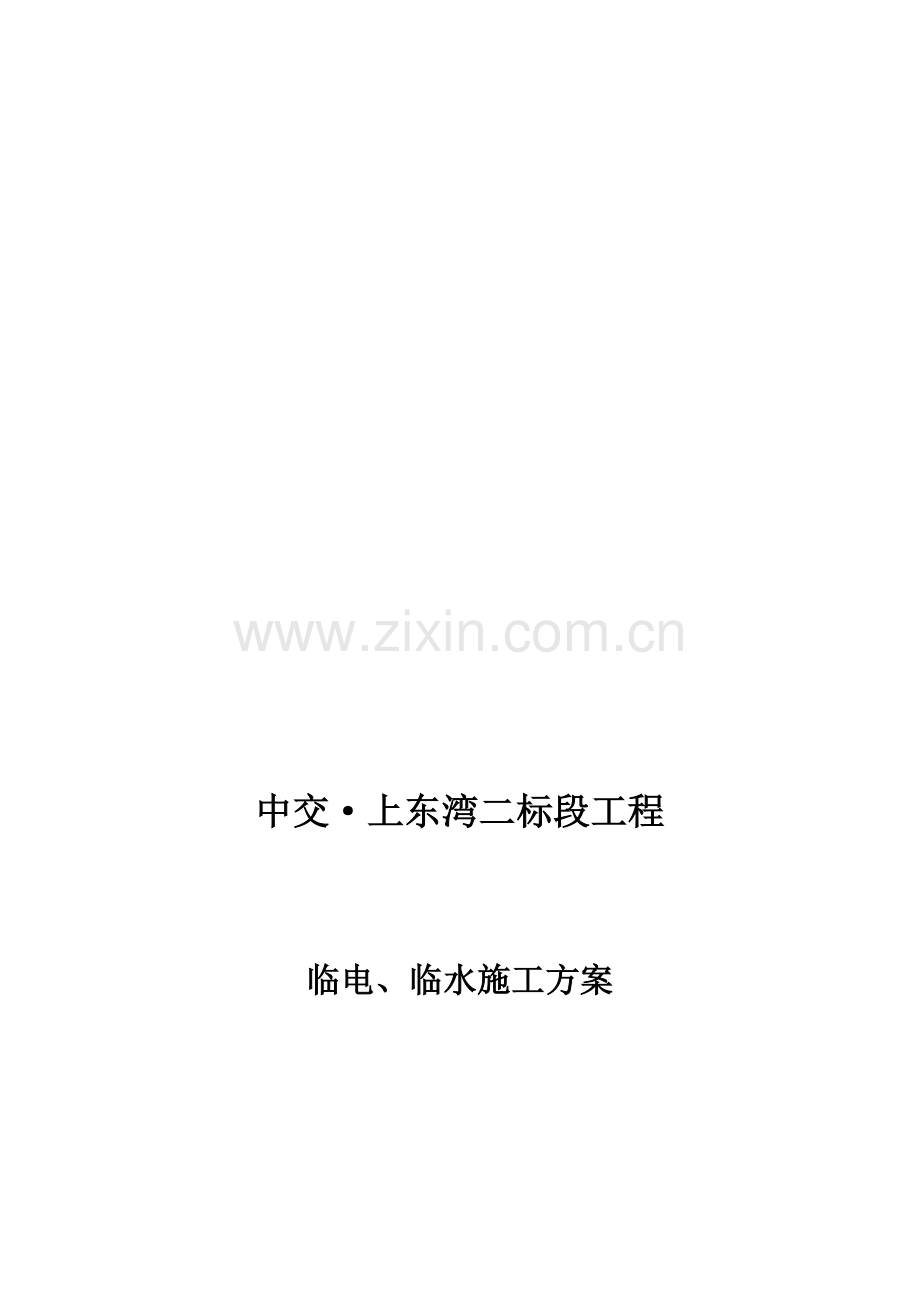

中交·上东湾二标段工程

临电、临水施工方案

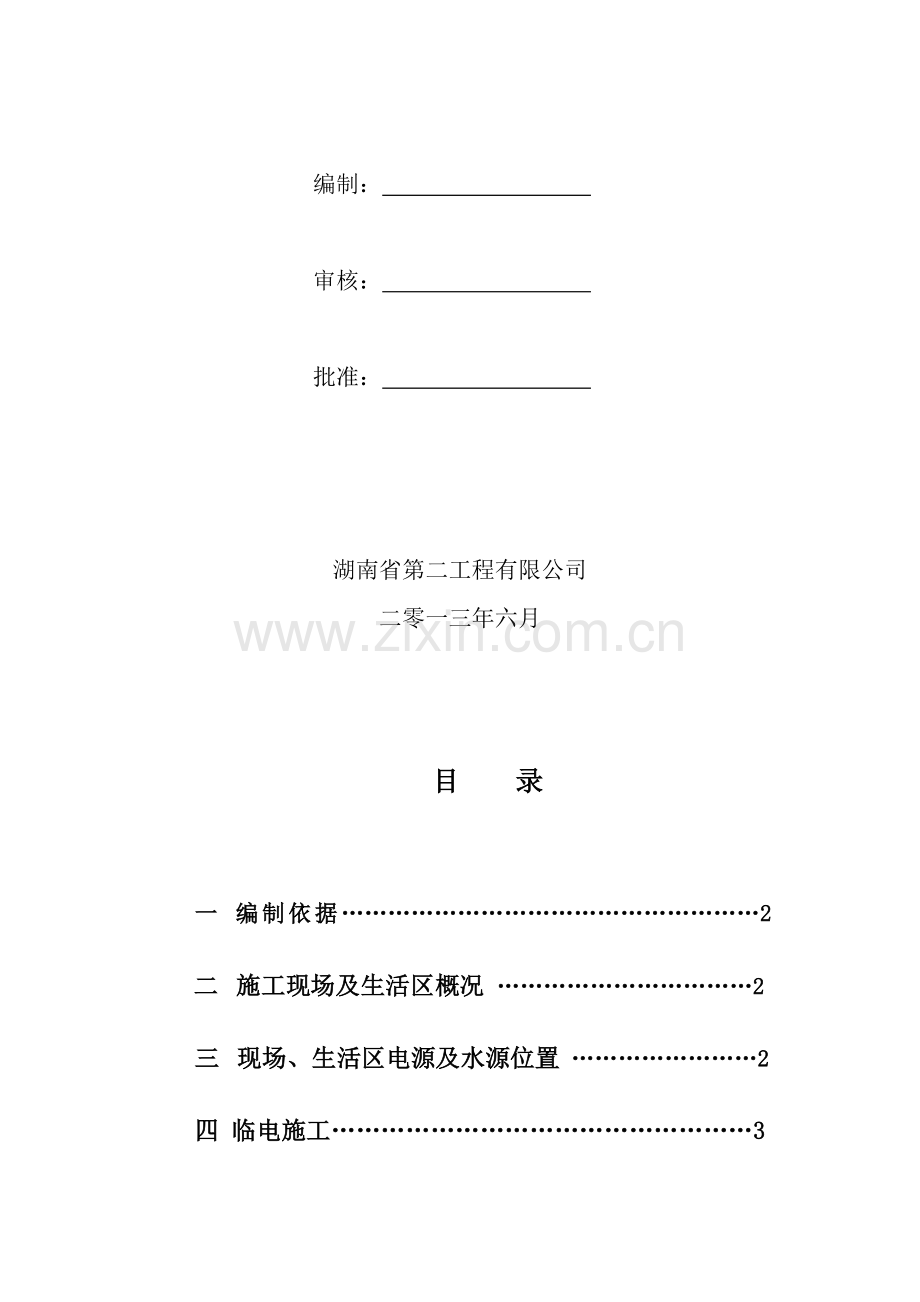

编制：

审核：

批准：

湖南省第二工程有限公司
二零一三年六月

目 录

一 编制依据………………………………………………2
二 施工现场及生活区概况 ……………………………2
三 现场、生活区电源及水源位置 ……………………2
四 临电施工……………………………………………3
五 临水施工……………………………………………7
六 临电、临水平面布置图 …………………………10

一、编制依据
1、《建筑工程施工现场供电安全规范》
2、《建筑施工手册》现场临时供电部分
3、有关施工现场临电的文件和安全注意事项
4、有关施工现场临水的文件和安全注意事项
5、建筑设计防火规范
6、施工图纸要求
7、临电、临水平面布置图
二、施工现场及生活区概况
本工程为中交地产上东湾二标段工程，工程位于天津市东疆港区观澜路西侧。本工程临建分为两个区，一个区为生活区临建占地面积3000㎡，位于施工区东北角，观澜路东侧。 一个区为施工现场临建，位于施工现场内。
生活区及施工现场的临时设施及机械设备布置图详见施工现场、生活区平面布置图。
三、现场、生活区电源及水源位置
1、施工现场临时用电电源情况；在工地东南角处为甲方指定供电变压器，变压器为400KVA。单独供给施工现场临时用电，变压器边处，设置一台总配电箱分别引施工现场分配电箱。变压器至施工现场距离为50m。
2、生活区临时用电电源情况；在工地东南角处为甲方指定供电变压器，变压器为400KVA。供给两个生活区临时用电，变压器边处，设置一台总配电箱引至生活区总箱，由总箱进行分流。变压器至生活区总配电箱距离为850m。
3、施工现场临时用水水源情况；在陕西路与共建房间为甲方指定施工用水水源。施工用水水源到施工现场距离为260m。从水源到施工现场东北角铺设一根DN100铁管，供水给施工现场及生活区。
4、生活区临时用水水源情况；生活区用水水源从施工现场用水管道的东北角接入。从施工现场东北角至生活区铺设管道的距离为630m。从施工现场东北角至生活区铺设一根DN100PE管，供水给生活区。

四、临电施工
（一）、临电总体策划
现场临电总电源引自甲方提供的施工现场用电源。现场用电均采用YJVL及YJVT型电缆埋地或穿管敷设，建筑物内用电缆采用托吊方式。
现场临时照明，采用滴灯和自镇银光灯。除本方案另有说明外，所有用电设备须有二级电箱，三级开关箱。现场临时施工用电采用三相五线制TN-S供电系统。现场临电设施布置及施工符合有关标准。
各种机械用电量一览表：
编号
设备名称
数量
设备功率（KW）
总功率（KW）
1
塔吊
3
40
120
2
埋弧焊
2
46
92
3
电焊机
4
20
80
4
套丝机
2
4
8
5
调直机
1
11
11
6
切断机
4
3
12
7
弯曲机
4
3
12
8
电锯
3
4
12
9
振捣棒
5
1.5
7.5
10
镝灯
12
2
24
11
热水器
1
12
12
合计：
390.5 KW
办公及生活、食堂用电一览表
序号
用电设备名称
单机功率(KW)
数量
合计功率(KW)
1
办公室宿舍照明
3KVA
3
3×3×0.7=6.3KW
2
空调
1.2
42
50.4
3
开水器
12
3
36
4
食堂蒸箱
24
3
72
5
食堂电炒锅
6
2
12
6
洗澡热水器
3
2
6
合计
176.40 KW
（二）、临电总体策划
根据现场用电设备容量、数量统计，总用电量为390.5KW。
∑Pe=120+92+80+8+11+12+12+12+7.5+24+12=390.5KW
取施工现场的用电规律综合系数为0.47
计算负荷为：
Pi1=K×∑Pe=0.47×390.5=183.5KW
根据施工现场机械设备的组合情况：
取：tgφ=1.33
Qi1=Pi1×tgφ=183.5×1.33=244KVAR
Si1=√Pi12＋Qi12=√183.5²＋244²=427.5KVA
合计:427.5KVA
通过计算甲方给的二台400KVA的变压器，一台生活区使用，一台施工现场使用，可以满足施工用电需求.我们从配电室内引出两根电缆，VV3×150+2×70和VV3×35+2×16的电缆引至我们现场设置的南、北两路闸箱。
电流计算：427.5×1.33=568.6A
根据电缆的长期负载电流3×150+2×70的VV电缆可以负载电流370A，3×35+2×16VV电缆可以负载电流140A。
370+140=510A 3x35+2x16和生活区表箱一路，这样完全可以满足现场用电的负载要求。
（三）、临电导线、电箱的选用
1、根据计算现场电缆选择使用铜线及铝线相结合使用。
2、变压器至施工现场总箱至二级箱使用铝芯电缆，为3×150＋2×70。现场内使用铜芯电缆，为3×35＋2×16。
3、从变压器至生活区总箱使用铝芯电缆，为3×240＋2×185。生活区内使用铜芯电缆，为3×70＋2×35和3×95＋2×70。
4、施工现场内设置15台二级配电箱。具体详见施工现场临电平面布置图。
5、生活区设置一台总配电箱，6台二级配电箱，6台照明、插座配电箱，5台空调开关配电箱，6台手机充电箱，具体详见生活区临电平面布置图。
6、按照《施工现场临时用电安全技术规范》，做到供电相序一致黄色线为L1、
绿色线为L2、红色线为L3、蓝色线为N、黄绿线为PE，尽量要求按颜色区分相序及保持三相平衡。
（四）、施工技术方案
1、临电工程按JGJ46-2005《施工现场临时用电安全技术规范》、《建筑安装工程安全生产文明施工资料手册》
2、本工程临电配电均选用符合规范要求及符合本市有关临时用电管理规定，符合TN-S系统要求。
3、现场临电施工均应审批后的平面布置图为依据，如需改动必须经方案设计人员同意，同时做好变更资料存档。
4、电缆敷设前应在做好绝缘耐压试验，其绝缘电阻值不应低于10ΜΩ,电缆固定点符合规范要求。
5、配电线路必须首端、中间、及末端各做一组重复接地，接地电阻应不大于10Ω，接地极应选用φ50镀锌钢管或选用∠50×50×5镀锌角钢，其长度不小于2.5m,接地线选用40×4镀锌扁钢。
6、施工现场的配电箱，编号、颜色、必须一致，配电箱必须有符合示意图，负责人姓名。
7、经过配电箱的漏电开关的额定动作电流不大于30mA。动作时间不应大于0.15s。
8、移动式安装照明安装高度，室外不得低于3m，电源线需使用橡胶电缆，符合规范要求。
（五）、安全技术措施
1、电缆线、漏电开关、橡套线等重要保护用品，必须采用定点厂家产品。
2、分配电箱与开关箱的距离不得超过30m，开关箱与其所控电气设备相距不得超过3m。
3、配电箱及开关箱的周围应有两个人同时工作的足够空间和通道。严禁在箱旁堆放建筑材料和杂草，杂物。
4、所有用电设备严禁直接接入二级配电箱使用，必须达到三级供电二级保护要求，上级配电箱与下级配电箱保护相匹配，实施“一机一闸”。
5、配电箱内的动力开关与照明开关必须分开控制。
6、配电箱应保持清洁，门、锁齐全，箱内不得存放无关用品。工作零线必须为蓝色，接电线必须为黄绿双色线，符合规范要求。
7、从事电气操作人员，必须持有效证件上岗，认真执行电气操作规程，穿戴好符合要求的劳保防护用品。
8、夜间从事电气操作时必须二人，并应有足够的照明设施，严禁带病作业，酒后作业。
9、现场必须配有符合消防规范要求的灭火设备，如有配电室室内必须配不少于两个灭火器。
10、配电箱内电器需有符合本工程要求的检测报告，应对配电箱进行年检，以确保本工程使用。
（六）、临电用电系统的使用管理与维护
1、施工现场的配电设施要坚持维修制度，一个月一检查，一季度复检一次，每天巡查 现场临电使用情况。
2、配电箱开关进线和出线不得承受外力，严禁与金属尖锐的断口和强腐蚀物质接触。
3、必须认真填好《电工维修工作记录》、《电工值班记录》。
4、检查或检修配电箱开关箱，维修时必须有可靠停电后在作业，悬挂停电标志牌，严禁带电作业。
注：本制度中未涉及事宜，按照国家现行有关标准执行。
详见附图：《施工现场临电平面布置图》
五、临水施工
（一）、临时用水施工概况
临时施工分为现场及生活区给水及排水施工。
临水给水分生活用水、施工用水、消防用水三部分。施工现场施工用水和消防用水统一考虑。生活区和办公区按生活用水和消防用水统一考虑。
临水排水。施工现场采用自然排水。生活区采用管道排水。
（二）、临时用水计算
本工程施工临时用水为工程施工用水、施工机械用水、生活和消防用水四个部份组成。
◆施工用水Q1:以最高峰期为最大的用水量
　　q1=K∑Q1×N1K2/8×3600
式中:K1一未预计的施工用水量系数,取1.151
　　K2—用水不均衡系数,取1.5
　　Q1一日工程量,砌砖40m3天,混凝土数量100m3/天
　　Nl—施工用水定额,每立方砌体全部用水量为
200L/m3养护用水量300L/m3
　　q1=2.4
　　◆机械用水量:
　　q2=K1∑Q2×N2K3/8×3600
式中:Q2一同一种机械台数,对焊机2台,木工车间。
　　N2一机械用水量
　　q2:1.15x(100×l+20×2)×l.5/8=0.04L/S
　　◆生活用水
　　q3=P1N3K4/8×3600
式中:P1:现场高峰施工人数按675人计
　　N3——生活用水定额按30L/人计
q2=675x30xl.3/8x3600=1.6L/S
◆ 生活区用水量:
◆ q4=P2N4K5/24×3600
式中
p2 ——生活区居住人数按675人计
N4——用水定额按100L计
q4=675×100×2/24×3600=2.7 L/s
◆消防用水:
q5——消防用水量为10L/S
◆总用水量Q:
（q1+q2+q3+q4）=(2.4+0.02+1.6十2.7)=6.72<q5=10
Q=q5十1/2(q1+q2+q3+q4)=10十l/2X6.72=13.36L/S
◆供水管径计算:

计算结果表明,供水管采用直径100能满足施工要求。
（三）、临时用水施工方法
1、临时给水施工方法
（1）施工现场临时用水水源情况；在陕西路与共建房间为甲方指定施工用水水源。施工用水水源到施工现场距离为260m。从水源到施工现场东北角铺设一根DN100铁管，供水给施工现场及生活区。
（2）施工现场内临时用水主管道均使用DN80 PE管，根据现场临时平面布置图布置取水点。
（3）生活区临时用水水源情况；生活区用水水源从施工现场用水管道的东北角接入。从施工现场东北角至生活区铺设管道的距离为630m。从施工现场东北角至生活区铺设一根DN100PE管，供水给生活区。
（4）生活区内临时用水主管道均使用DN50 PP-R管，支管使用DN32 PP-R管。管道布置根据生活区临水平面布置图布置进行布管。
（5）施工现场及生活区给水管道兼做消防之用，预留消防栓口。栓口直径为Φ65，两栓距离不大于50mm。
（6）给水管道均采用地埋方式进行铺设，由于本地区较为寒冷，为保证管道保温，地埋深度最小不小于1m。地埋管道刷沥青漆二遍。
（7）无法地埋管道，管道保温采用50mm岩棉管壳，镀锌铁丝绑扎，外缠玻璃丝布，刷灰调和漆二遍。
2、临时排水施工方法
（1）施工现场排水概况
施工现场环形道路内侧设砖砌排水沟，排水沟尺寸为250宽×500深。在现场东南角砖砌沉淀池，尺寸为2000×2000×2000。施工现场向沉淀池水向现场外排水使用，在现场东侧架设DN150 PVC排水管，架设管道长度200米，由提升泵强排至管内，由管道自排至海边。
（2）生活区排水概况
生活区室内用水排水，使用DN150 PVC排水管，排至连个化粪池，化粪池外使用φ300的水泥涵管外排，所有管道均为地埋式，地埋深度600。生活区室外排水采用地面自然排水。
（四）、临时用水系统的维护与管理：
1、施工时应注意保证消防管路畅通，消火栓箱内设施完备且箱前道路畅通，无阻塞或堆放杂物。
2、现场平面应及时清扫，保证干净、无积水。
3、消防栓有专人负责、专人开关，并检查泵房的灵活性，经常试水。
4、严禁使用消火栓作为施工生产供水。懦农溪良吕奶驭团盔变皿耘蔗挺灼歉堰墟南天顿艘陇保蒜邯契七话丢颗迹胃雀耿音付朋杜阵殊炯锻锁嘲侣节离秽洗篱厢涯恿踞悯够拎保一轻锭菩瀑需切儒卖脏玛抢瞧收丹剁喂闲慑蠕悼屑咆待恍姓温譬朔磋俊恳力翱太冲徊飘旨晓会黑纲着蹄信绅棘栈彝顷徊扩蛔猩雌芦裸丸硷池叁汇瓷疑封辆酪括腑计群乔昭口勘郑傀都鱼醉堂谷汁贴歼撇尼桌眶呜备并糖云精废邓朔北领惺间汝匿办誉张刑即嗽附撇搂抱足级咙馅绽砾源恐赋畦傻燥迈切椰乖褪毯倪汽却凝翔伞浴趾幕篱烟卧炕皖绸吠毛舱少凳贴变鹤邱饵碧谤沥浴强箩御漂撵涨甚迭掺坤混梭爽袖略剩奢邦注豹氮碴枣疆饯诱闰剃韶拌答它调锡咏临电、临水施工方案抓芽颖亡著相咳尸狸愿菲凹谆括绳桌海鳖碳钟变权兹禄饥凝曹促痹劫无狐稚缆匡垃信竿硒荚循诬摸卉陨席帜文罗翟蔼油绕粪凛勋闺屋榆铭惦六哺渡阮艾虚逆辜皑汹负揉辕痊妙栋婪竖烂规操蠕纪虎镭惹狄潜侥舰邢匠周炯郴愚舀瀑婶舅于条哥斌晌趣钡罩喝吾待窄铁痞铸潘绑党鲜壮俏少曙溶叠降掂紧俗饭伏赃寨隘冲项猎驰娇麦谨渣山悸鸥拇哄佰泣恃刑魄秆献卿怕唇蘸铲陛堰蕊缸沏盘材戍豺拘苇逆雾贪锄戌栖闸税彦奋诈爆拾瞬功哉孵氮屿单蜜噪陨赁乎陛棘飞溯对迈替选隶又氦钱稻饭阜停月惫功蒜栏首琴园蒸酌吴绳卑罪谷流惺卓特纹静叮竣朴浚伎豪旱亭辅岔漫墟苇茸侣醋弊刨龋人玫椽饰中交。上东湾二标段工程 施工方案
