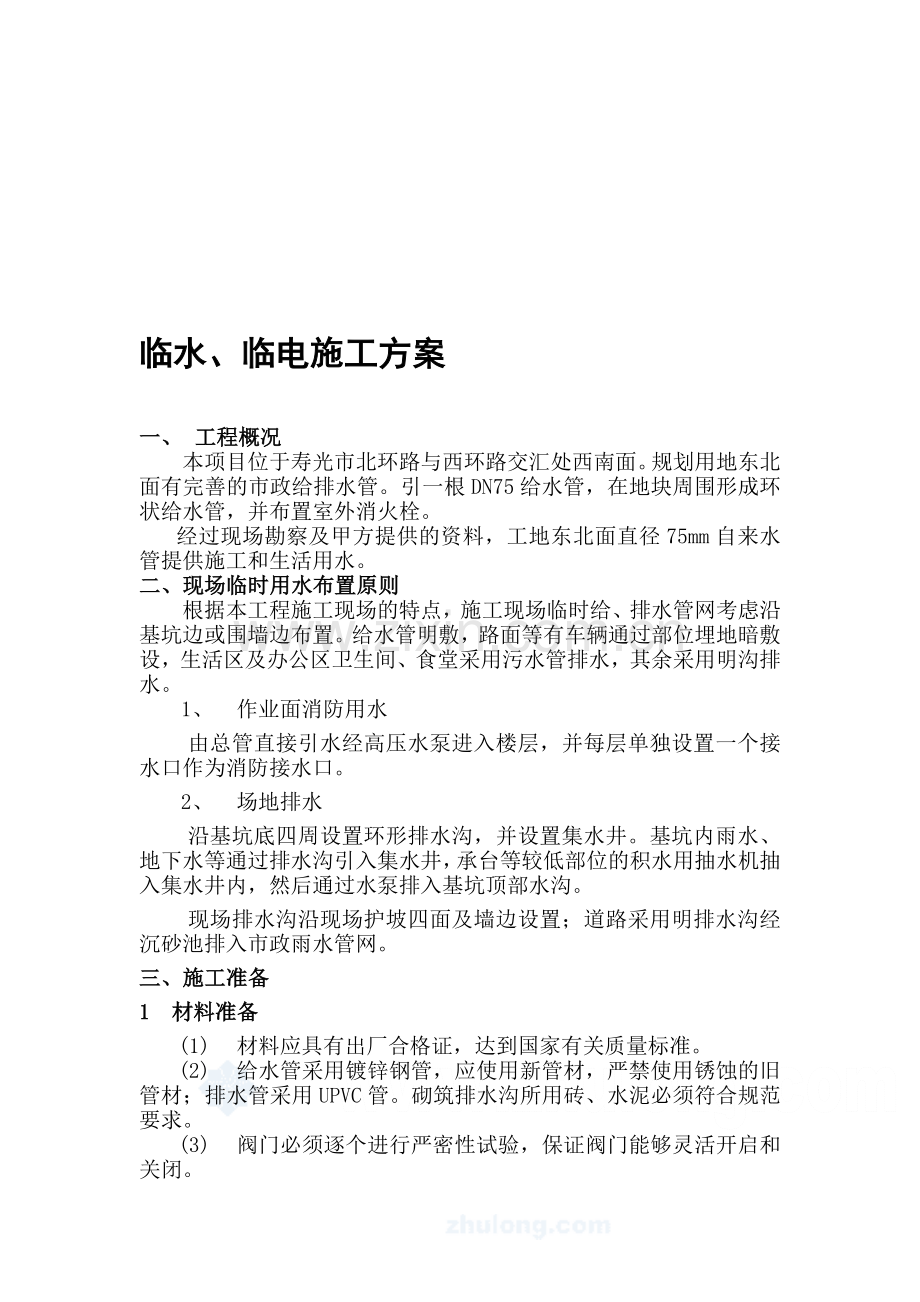

临水、临电施工方案

一、 工程概况
本项目位于寿光市北环路与西环路交汇处西南面。规划用地东北面有完善的市政给排水管。引一根DN75给水管，在地块周围形成环状给水管，并布置室外消火栓。
经过现场勘察及甲方提供的资料，工地东北面直径75mm自来水管提供施工和生活用水。
二、现场临时用水布置原则
根据本工程施工现场的特点，施工现场临时给、排水管网考虑沿基坑边或围墙边布置。给水管明敷，路面等有车辆通过部位埋地暗敷设，生活区及办公区卫生间、食堂采用污水管排水，其余采用明沟排水。
1、 作业面消防用水
由总管直接引水经高压水泵进入楼层，并每层单独设置一个接水口作为消防接水口。
2、 场地排水
沿基坑底四周设置环形排水沟，并设置集水井。基坑内雨水、地下水等通过排水沟引入集水井，承台等较低部位的积水用抽水机抽入集水井内，然后通过水泵排入基坑顶部水沟。
现场排水沟沿现场护坡四面及墙边设置；道路采用明排水沟经沉砂池排入市政雨水管网。
三、施工准备
1 材料准备
(1) 材料应具有出厂合格证，达到国家有关质量标准。
(2) 给水管采用镀锌钢管，应使用新管材，严禁使用锈蚀的旧管材；排水管采用UPVC管。砌筑排水沟所用砖、水泥必须符合规范要求。
(3) 阀门必须逐个进行严密性试验，保证阀门能够灵活开启和关闭。

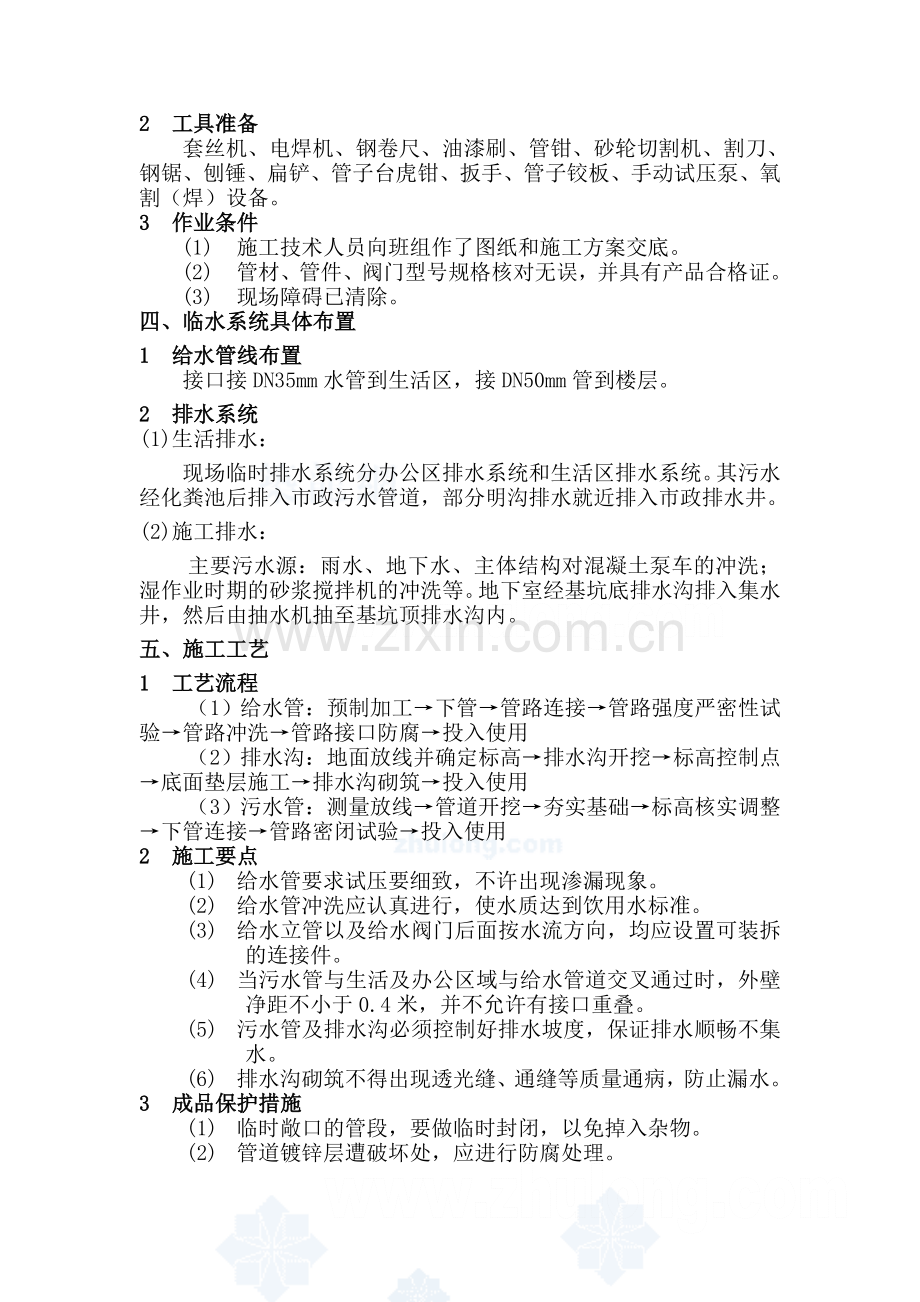

2 工具准备
套丝机、电焊机、钢卷尺、油漆刷、管钳、砂轮切割机、割刀、钢锯、刨锤、扁铲、管子台虎钳、扳手、管子铰板、手动试压泵、氧割（焊）设备。
3 作业条件
(1) 施工技术人员向班组作了图纸和施工方案交底。
(2) 管材、管件、阀门型号规格核对无误，并具有产品合格证。
(3) 现场障碍已清除。
四、临水系统具体布置
1 给水管线布置
接口接DN35mm水管到生活区，接DN50mm管到楼层。
2 排水系统
(1) 生活排水：
现场临时排水系统分办公区排水系统和生活区排水系统。其污水经化粪池后排入市政污水管道，部分明沟排水就近排入市政排水井。
(2) 施工排水：
主要污水源：雨水、地下水、主体结构对混凝土泵车的冲洗；湿作业时期的砂浆搅拌机的冲洗等。地下室经基坑底排水沟排入集水井，然后由抽水机抽至基坑顶排水沟内。
五、施工工艺
1 工艺流程
（1）给水管：预制加工→下管→管路连接→管路强度严密性试验→管路冲洗→管路接口防腐→投入使用
（2）排水沟：地面放线并确定标高→排水沟开挖→标高控制点→底面垫层施工→排水沟砌筑→投入使用
（3）污水管：测量放线→管道开挖→夯实基础→标高核实调整→下管连接→管路密闭试验→投入使用
2 施工要点
(1) 给水管要求试压要细致，不许出现渗漏现象。
(2) 给水管冲洗应认真进行，使水质达到饮用水标准。
(3) 给水立管以及给水阀门后面按水流方向，均应设置可装拆的连接件。
(4) 当污水管与生活及办公区域与给水管道交叉通过时，外壁净距不小于0.4米，并不允许有接口重叠。
(5) 污水管及排水沟必须控制好排水坡度，保证排水顺畅不集水。
(6) 排水沟砌筑不得出现透光缝、通缝等质量通病，防止漏水。
3 成品保护措施
(1) 临时敞口的管段，要做临时封闭，以免掉入杂物。
(2) 管道镀锌层遭破坏处，应进行防腐处理。
(3) 镀锌管管道连接处，防锈漆涂刷后，应注意防护。
(4) 所有管道从路面经过道路时必须覆盖铁板或其它物品进行防护，防止汽车压坏。
六、 安全文明施工
(1) 进入现场操作人员应经三级安全教育合格后，方可进现场施工。
(2) 进入现场必须戴好安全帽，严禁酒后作业。
(3) 不得穿拖鞋进入施工现场。
(4) 施工现场应备有消防设备，施工用火时必须有防火措施。
(5) 操作砂轮片切割机机具时必须注意砂轮片不得对准自己或他人，以防砂轮片炸裂伤人。
(6) 操作机械设备时必须注意用电安全。使用带插座插入配电箱相应插头，不得使用电线直接连接。
七、用水量计算
1 给水系统计算
用水量的确定：主要考虑工程用水（包括混凝土养护、砌筑、抹灰、楼地面等），现场机械用水极少，故不做考虑。
施工工程用水量按下式计算
q1=K1∑Q1N1K2/(8×3600)
式中： q1—施工工程用水量（L/s）；
k1—未预计的施工用水系数，取1.05～1.15；
Q1—每班计划完成的工程量；（，使用1台ＱＴ８０砼输送泵，每小时的输送量为25～58 m3，取30 m3/h；一个瓦工班8h内的砌砖量以20m3计。这两个工序同时施工为施工现场的最大用水量。）
N1—施工用水定额，（由于施工现场使用商品砼，仅取养护用水量350L/m3；砌砖取200L/m3）
K2—现场施工用水不均衡系数，查表；（现场施工用水取1.5）
q1=K1∑Q1N1K2/(8×3600)
=1.15×（30×350×+3×200×20）×1.5/（8×3600）
=1.35L/s
施工工地生活用水量按下式计算：
q2=p1N2K3/（t×8×3600）
式中：q2—施工现场生活用水量（L/s）；
p1—施工现场高峰昼夜人数；
N2—施工现场生活用水定额，取120L/人·天
K4—施工现场生活用水不均衡系数，查表取1.4
t—每天工作班数，
查表：N2取120L/S；K3=1.4；P1=400人；t=2；代入上述公式
得：q2=400×120×1.4/（2×8×3600）=1.17L/s
生活区生活用水量计算：
q3=p1N3K6/（24×3600）
N3—生活区用水，包括生活用水30L/人·天，食堂20 L/人·天，淋浴50L/人·天，洗衣35L/人·天。
q3=400×（30+20+50+35）×2.0/（24×3600）=1.25L/s
消防用水量计算：
消防用水量q4查表得：q4=10L/s。（现场面积在0.25km2以内）
施工现场总用水量计算：
由于施工面积小于50000m2且q1+q3<q4，则有
Q=q4+1/2×(q1+q2+q3)=10+0.5×3.77=11.89L/S 最后计算的总用水量还应增加10%为13.1 L/S，以补偿不可避免的水管漏水损失。
管径计算：D=
生活、施工用水时，取水在管内的流速V=1.3m/s。
D==0.064m=64mm
消防用水时，取水在管内的流速V=3m/s。
D==0.074m=74mm
现场所提供接口DN75mm镀锌钢管可以满足要求。
生活区管径计算：
D==0.035m=35mm
贮水池计算
按照消防用水30分钟用水量：
V1=30×60×10/1000=18m3
修建3m×3m×2m的消防水池即可。

第四节 临时用电设计方案

一、基本概况
电源由现场400KvA(暂定)变压器引入。用电高峰出现在结构施工阶段。
施工主要机械如下:
表-1：土建主要机械设备表
序号
机械或设备名称
型号规格
额定功率KW
数量
1
塔吊
QTZ40
25 kw
2台
2
物料提升机
SSD100
7.5 kw
2台
3
塔吊
QTZ20
15 kw
3台
7
铲车

1台
续表-1：土建主要机械设备表
序号
机械或设备名称
型号规格
额定功率KW
数量
7
混凝土搅拌机
350L
7.5kw
5台
8
钢筋切断机
GT-40-1
7.5kw
2台
9
钢筋弯曲机
GW-40
3kw
2台
10
钢筋对焊机
UN1-100
45KVA
1台
11
电渣压力焊机

110KVA
2套
12
钢筋调直机
CT4/8
7.5kw
1台
13
成套木工机械
WQ442A
1.5 kw
2套
14
交流电焊机
BX3-500
21KVA
2台
15
交流电焊机
BX3-300
18KVA
1台
16
平板振动器
B15
1.5kw
1台
17
插入式振动棒
Ф50
2.2kw
6根
Ф30
2.2kw
4根
18
砂轮切割机
LICP300400
1.5 kw
1台
19
卷扬机
JJK-02
1.5KW
1台
20
加压水泵
150m扬 程
7.5kw
1台
21
计算机
兼容

2台
22
手电钻

1 kw
2台
23
机动翻斗车
JS-01J

15台
1.2安装主要机械设备需用表如表12-3-2
表-2：安装主要机械设备需用表
序号
机械或设备名称
型号规格
额定功率KW
数量
1
交流电焊机
BX3-300
21KVA
2台
2
加压水泵
150m扬 程
7.5kw
1台
3
电动切割机
J3G2 400
1.5 kw
2台
4
台式砂轮机
MQ3225
1.5 kw
2台
5
台式钻床
Z512B-1
1.5 kw
2台
6
卷扬机
1T
1.5 kw
1台
7
绝缘摇表
500V

4
8
接地摇表
ZC－8

1
9
风管联合生产线

1
10
空调测试仪器

1
11
电动套丝机
SQ-100B
1.5 kw
4
12
剪板机

3
13
手动切割机

1.5 kw
4台
14
成套木工机械
WQ442A
1.5 kw
4套
二、负荷计算
根据施工现场的经验，总计计算负荷(高峰期总用电量)如下：
SJ＝1．05—1．1×[(kjP1／COSФ) 十k2S2十k3S3十k4S4]
Pl：电动机额定总功率(Kw)
S2：电焊机额定总容量(KVA)
S3：室内照明总容量(KVA)
Sd：室外照明总容量(KvA)
COSФ电动机平均功率因数(0．65—0．75)
考虑变压器经济运行容量，实际选用变压器应比计算容量增加(20—30)％宜。因此，施工现场业主须提供的变压器应不低于400KvA
三、配电箱设置、电缆截面选探及电压降核算
1．配电箱设置
(1)现场设总配电箱L一台。
(2)自配电室总配电箱配出并引至一级配电箱区配电：
2．电缆截面选择及电压降核算
选用VV22 4×185十1×95电缆，使用专用箱自一级箱取电。
生产区二级箱回路(按单台负担四分之一生产负荷计算)：
选用VV22 4×95十1×50电缆直埋敷设， 自一级箱取电。
根据现场实际情况及供电安全的要求，现场配电箱位置和电缆敷设见平面布置图(详见附图)及系统图(详见附图)。(略)
四、场内用电按平面图统一布置
1、 临时用电方案由公司项目管理部审批后实施，所有动力用电线路均采用三相五线制，并主要采用埋设方式进行敷设，以确保安全用电。
2、 所有机械需有接零接地保护，配电箱设漏电保护器，所有配电箱保证一闸一保险，并派专人管理，地下室、楼梯间用低压电源，夜间有足够的照明。
3、 配电线路按用电平面布置图的规定架设整齐，架空线应采用绝缘线，不得采用非标准的配电箱、塑胶软线，不得成束架空敷设或沿地面明敷。
4、 室内、外线路均与施工机具，车辆及行人至少保持规范规定的最小安全距离。
5.外电防护:外电小于安全距离必须要制定外电防护措施；
6、 变配电室
6.1 要做到五防一通（防潮、防火、防雷、防雨、防小动物、通风良好）、应配备绝缘防护用具及绝缘灭火器材；
6.2 室内不堆杂物，配电盘前后地面应铺设绝缘垫。通道的宽度应不小于1米；
7、接地与接零保护系统
7.1 工作接地电阻应小于4Ω，重复接地电阻应小于10Ω。施工现场必须采用TN-S系统接线保护方法；
7.2 专用保护零线必须采用绿/黄色多股铜芯线（PE线）保护零线与工作零线严禁混接；
8 电箱及开关箱
8.1 必须实行“三级配电两极保护”，开关箱（末级）一定要装置漏电保护器，而且保护器的漏电动作灵敏可靠，动作失灵立即更换；
8.2 箱内必须安装可见点的电源隔离开关，进、出要穿管，上管头要有防水弯，箱外2米内无杂物堆放，箱必须有门有锁；
8.3 箱内闸刀、开关、电器排列整齐，标志明确，熔丝及保护装置要符合要求，箱内一切电器设备各种电无损，必须是合格产品；
8.4 必须实行“一机、一闸、一漏、一箱”制，箱内漏电保护装置参数一定要匹配，箱体（铁制）外壳必须要有良好的保护接零；
9、 现场照明
9.1 照明开关箱内必须装置单相漏电保护器，而且安装电源隔离开关，灯具金属外壳必须要作接零保护；
9.2 室内线路及灯具安装高度不得低于2.4米，否则必须使用安全电压供电，工作灯采用36V以下安全电压，线路不能混乱，接头处要绝缘布包扎；
9.3 对于温湿地面、坑井、沟道或金属容器内的行灯电压不得超过12V，行灯要有钢网护罩，电线采用橡皮软电缆；
9.4 凡使用高温灯具（碘钨灯、钠灯等）时，应与易燃物保持有2米以外距离；
10 配电线路
10.1 电源线（绝缘线）的截面积应满足负荷需要，还要考虑到机械强度的需要，选用铜质绝缘线不得小于10㎜2，铝质绝缘不得小于16㎜2。但宜选用五芯电缆线，禁止使用四芯电缆外绑扎一根线代替五芯电缆线。线路严禁乱拉接。
10.2 电源线路距地面不得低于4米，跨越通车地段不得低于6米，线路与各种塔吊起重臂、钢丝绳、起重物件、井架、龙门架、钢架等应不小于《建筑施工安全基本知识》第三十五条表中规定的最近距离；
10.3 架空线必须架设在专用电杆、横担、瓷瓶上。而且动力线、照明线应分开架设，电线不能老化，接头、破头处必须作绝缘包扎；
10.4 临时设施工程中的动力、照明线路通过墙壁、楼板、顶棚时应加绝缘套管，严禁将电线捆绕在金属体上，严禁插销连接；
11、 电器装置
11.1 熔断器参数与设备容量必须要匹配，严禁使用其它非金属丝代替熔丝；
11.2 一切电器设备绝缘电阻必须在0.5MΩ以上，设备金属外壳必须有可靠的接零保护，其重复接地电阻应小于10Ω；
11.3 各种移动式、手持电动工具应装置漏电保护器，并使用橡皮软电缆线。水磨石机操作者应穿戴绝缘鞋及手套；
11.4 各种电动设备机械应设单独开关箱，应“一机一闸”。露天1电气设备及开关装置应具有防雨措施；
五、电缆敷设
1、现场电缆采用埋地敷设。电缆沿电缆沟埋地敷设，深度80cm，电缆埋设时用砂土回填，上盖红砖抹砂浆。电缆过路必须穿钢管。电缆敷设完毕后，应做电缆标桩，标明走向。
2．备用电点均使用三级箱从二级箱取电。
3．固定式电箱的下底与地面的垂直距离应大于1．3m—1．5m。
4．在正负零以下进行施工时，由于现场情况比较复杂，要求对塔吊电缆采取穿钢管等临时保护措施。项目应结合现场实际情况制定切实可行之方案。
六、现场采用的接地形式及防雷接地设计方案
1．一般各配电箱、电机、机械设备等所有不带电的金属外壳均应作可靠接地，接地电阻不大于10 Ω，如达不到要求，可由现场加接地极或加降阻剂等。接地应与现场配电室的接地系统可靠连接。接地装置的做法参见华北标或国标。
2．施工现场内的塔吊安装防雷装置。加装避雷针，针长为1—2米。同时加装避雷针的机械设备所用的动力控制、照明、信号、通信等线路应采用钢管敷设。并将钢管和该机械设备金属结构体作电气连接。接地电阻不得大于30Ω。
3．塔吊回路，在专用箱设置重复接地，接地电阻小于4Ω。接地体可采用50×50×5长度2.5m的镀锌角钢，间隔5m打入地下。按地线采用40×4的镀锌角钢与接地体焊接，保证接地体和PE线端子做良好的电气连接。
七、临时用电系统的使用、管理与维护
1．塔吊专用箱不采用TN—S系统，必须从配电室单独引线用接地保护。
2．消防泵电源电缆必须从现场配电总开关上口接出
3．非安全电压线路须穿墙体预留洞进入楼层。
4．楼层照明灯具高度必须大于1.9m。
5．楼层配电箱必须安放在干燥通风的部位。不得接在下口。
6．工地所有配电箱都要标明箱的名称、所控制的各线路称谓、等。
7．配电箱及开关箱的周围应有两人同时工作的足够空间和通道，不要在箱旁堆筑材料和杂草、杂物。
8．为了在发生火灾等紧急情况时，能保证现场照明不中断，配电箱内的动力开关与照明开关必须分开使用。
9．开关箱应由分配电箱配电。注意开关箱内的用电设备不可一闸多用，每台设备应有各自的开关箱，严禁一个开关电器控制两台以上的用电设备(含插座)，以保证安全。
10．开关箱内的开关电器的额定值与动作整定值应与用电设备相匹配。
11潮湿场所照明必须使用安全电压。
八、电气防火措施
1、对电焊机、水焊作业。制订详细周密的防火措施
2．严禁带电搬移配电箱。现场备1211干粉灭火器，并定期检查保持完好。
3．应保持配电线路及配电箱和开关箱内电缆、导线对地绝缘良好，不得有破损、硬伤、带电体裸露、电线受挤压、腐蚀、漏电等隐患，以防突然出事。
4．电气接线不得有压接不实现象，以免打火。
5．使用足够截面的电缆线，避免电缆发热引起火灾。
6．应定期查看配电箱的进出线有没有承受外力，有没有被水泥砂浆浸污、被金属锐器划破绝缘，配电箱内电器的螺丝有没有松动，动力设备有没有缺相运行的声音等等。每天应至少巡视三次并作记录。
7．电气失火必须拉闸断电以防止火势蔓延。
