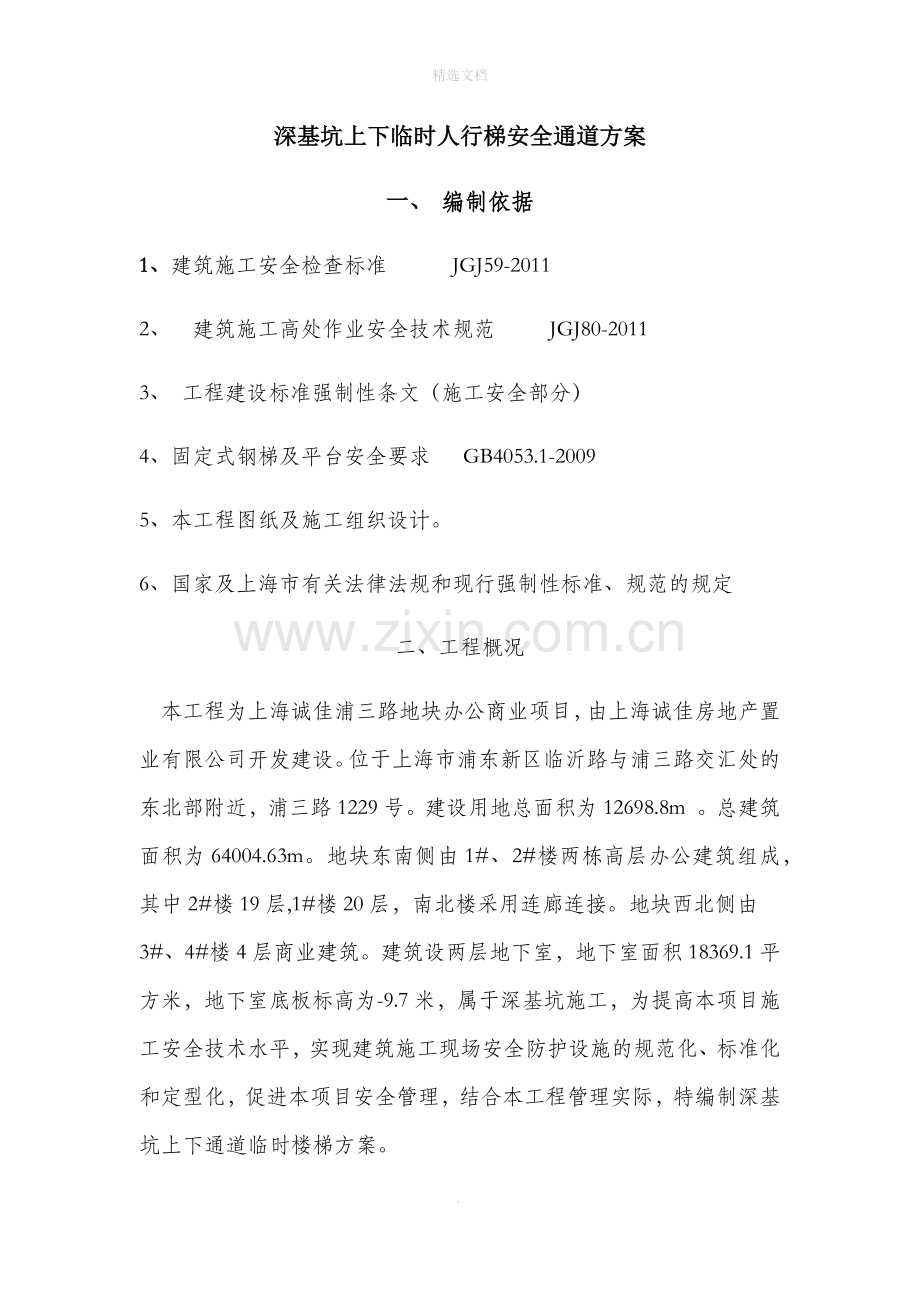

精选文档深基坑上下临时人行梯安全通道方案一、 编制依据1、建筑施工安全检查标准 JGJ59-20112、 建筑施工高处作业安全技术规范 JGJ80-20113、 工程建设标准强制性条文（施工安全部分）4、固定式钢梯及平台安全要求 GB4053.1-20095、本工程图纸及施工组织设计。6、国家及上海市有关法律法规和现行强制性标准、规范的规定二、工程概况本工程为上海诚佳浦三路地块办公商业项目，由上海诚佳房地产置业有限公司开发建设。位于上海市浦东新区临沂路与浦三路交汇处的东北部附近，浦三路1229号。建设用地总面积为12698.8m 。总建筑面积为64004.63m。地块东南侧由1#、2#楼两栋高层办公建筑组成，其中2#楼19层,1#楼20层，南北楼采用连廊连接。地块西北侧由3#、4#楼4层商业建筑。建筑设两层地下室，地下室面积18369.1平方米，地下室底板标高为-9.7米，属于深基坑施工，为提高本项目施工安全技术水平，实现建筑施工现场安全防护设施的规范化、标准化和定型化，促进本项目安全管理，结合本工程管理实际，特编制深基坑上下通道临时楼梯方案。三、上下人梯施工方案1）人行梯的布置为预防施工中发生人员伤亡事故，防止人、物坠落，本工程地下室施工期间在靠近浦三路大门口一侧和东南角办公楼南侧基坑边设置两个基坑上下施工人行梯通道，位置见平面图。（附）2）上下人梯设计原则上下人梯的设计，必需满足施工人员上下通行要求，并且稳固，保证人员通行安全，不影响的基坑施工。具体尺寸详见上下人梯设计平面及剖面图3）人行梯施工流程人行梯设计竖井开挖至下级平台定位支架平台锚固人梯安装安全防护安装质量检查4）上下人梯竖向布置 人行梯顶标高为-1.15与第一道支撑梁平, 上基坑层后安全通道高出地面为2米,下二层为-6.85.米,底层底标高为-9.7米与基础底板连接，层高为2.85m共3层。5)上下人行梯施工上下人梯单侧宽1.1m，成“之”字型向基坑底布置，标准层高2.85m，坡比为1:1，每步楼梯高度20cm。梯层间设休息平台（平台尺寸2.1 m0.9m），两侧设扶手（高0.9m）。外侧设5cm*5cm方管防护,外挂安全目网。6）人行梯骨架施工上下人梯整体固定在基础底板上，整体支架宽度2.1米，长度4.65米,四个外角用100*100钢柱固定在基础底板的钢筋中。在基础底板浇筑后成为一个整体，5cm*5cm方管第一道扫地连接,以后在每层休息平台标高处四周连接,在方管之间用3cm*3cm角钢进行斜拉剪刀连接,使整个支架着实稳固。7）人行梯休息平台休息平台每2.85米设置一个,宽度0.9米,长2.1米,用5cm*5cm方管焊接在支架上,上铺3mm厚花纹钢板，并焊接固定。如图8)梯步梯步采用由活动房厂家提供的成型产品,两侧采用16B型槽钢，上下两端分别与上下层平台支架焊接，两侧槽钢每垂直下降15cm，各焊一块5cm5cm角钢，角钢水平放置。每级台阶均采用3mm厚花纹钢板加工制成，平铺在焊好的角钢上面，用10mm螺栓连接牢固。9)扶手梯步两侧设扶手，活动房厂家提供的成型产品,高0.9m。采用40*40角钢制作而成,每层设三根立柱,三根横杆,下部与槽钢焊接。10）安全防护1、整个上下人梯三面临空，均需做围护。围护支架采用48mm钢管，竖向间距为1m，延上下人梯外侧周长布置，横杆与转折平台同步，每层设置2道，四周用安全密目网围护。在出地面后在人行梯上部搭设2m的防护棚。在办公区边的人行梯由于是塔吊吊不到的死角，所以不设防护棚2、防护棚搭设要求 1.搭设的基本要求是：横平竖直、整齐清晰、图形一致、平竖通顺连接牢固，受荷安全、有安全操作空间、不变形、不摇晃。 2.防护棚的搭设严格遵守以下施工流程：下层主梁钢管下层根部次梁钢管拉杆钢管下层外侧次梁钢管钢丝绳下层旧模板、安全网铺设上层主梁钢管上层次梁钢管外沿栏杆上层竹串片脚手板铺设3.防护棚的搭设除了按顺序搭设处，还得注意下列事项： （1）按照规定的构造方案和尺寸进行搭设； （2）及时与结构拉结或临时支顶，以确保搭设过程的安全； （3）拧紧扣件（拧紧和程度要适当）； （4）有变形的杆件和不合格的扣件（有长度、扣接不紧不紧等）不能使用； （5）搭设工人必须佩挂安全； （6）随时校正杆件的垂直和偏差避免偏差过大； （7）没有完成的防护棚，在每日收工时，一定要确保钢管网架稳定，以免发生意外； （8）防护棚的上、下侧均要满挂安全网，网边沿与横杆或建筑物要牢固的扎结，固定点的间距应不大于50cm，边沿投挡板，相临两网之间的拼接要严密。 4.搭设的一般规定 （1）架子工应熟悉图纸，熟悉现场具体情况，了解技术交底意图和施工操作方法，并将符合要求的钢管、扣件等材料运至现场，分类存放，搭设前清除障碍物。 （2）架子工作业时，必须佩带好安全帽、系好安全带，严禁穿高跟鞋、拖鞋或硬底带钉易滑鞋作业，工具及零件应放在工具包内，服从指挥，集中思想、相互配合，拆除下来的材料不乱抛、乱扔。脚手架作业下方不准站人，架子工不准在钢管网架上非工作停留。 （3）凡遇六级以上大风或下雨天气时，不得进行作业。雨后作业应待管架上雨吹干后进行，防止滑落。 （4）在靠近电源处拆除脚手架时，必须将电源先切断或严密防护，必要时变更位置后方可进行作业，不允许将电源线拉在脚手架止，以防止漏电伤人。 （5）不在防护棚上附装机械设备、拉缆风绳等。 （6）搭设防护棚必须严格按照规范要求选用材料，对于压扁、弯曲、锈蚀和有裂缝的钢管及不合格的构件，严禁使用，扣件螺栓应满足正常状况下的扭力矩要求（56kgm）。2、顶棚防护高出第一道支撑梁2米处设安全防护棚，脚手架与人行梯焊接固定，局部设置横向拉杆。防护棚的顶部严密铺设双层正交18厚木模板的水平硬质防护，封闭的防护栏或挡板，整体应能承受10kPa的均布静荷载。四、上下人梯使用说明及安全防护措施1、使用说明：（1）每层人梯同时使用人数不得超过10人。（2）不得在人梯中嘻戏打闹。（3）不得在人梯中有跑、跳等行为。（4）梯子使用前必须进行外观检查，发现有不符合安全要求的地方、必须立即进行修理或更换。 (5)人员在上下梯子时必须面部朝支撑梯子的建、构物或支撑物体方向；严禁手持工具或物体上下梯子。2、安全防护措施（1）所有操作人员应持证上岗，操作人员进入现场后，应做好进场三级教育，并做好会议记录，进行详细的安全技术交底。（2）每一道防护棚搭设完毕后，必须验收合格后方可使用。（3）防雷击接地措施，采用440镀锌扁铁与本建筑结构的四角避雷接地网焊接，其电阻不得大于要求的10。（4）及时收集气象资料，并通知全体施工人员，便于安排工作和进一步采取措施。（5）焊接作业时，要注意防火，遇风时，应设置挡风板，避免火花飞溅。（ 6）防护棚上不得堆放钢筋，模板等材料。（7）防护棚拆除程序与安装程序相反，拆除时，应将防护棚材料逐一传递至楼层或转料平台上，再按步骤拆除，严禁乱丢及高空坠物。.人行梯平面位置图
