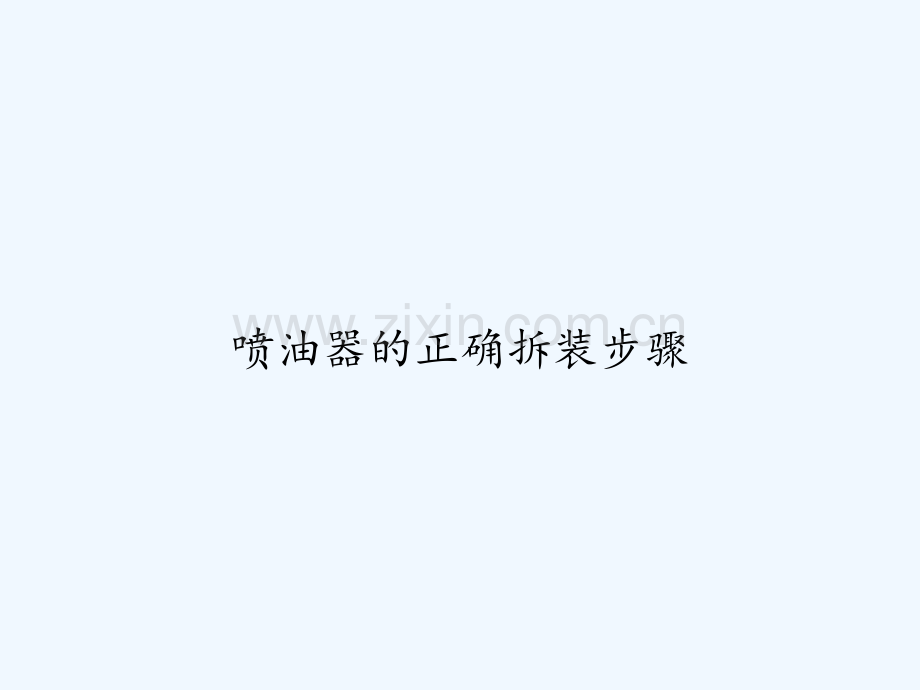

喷油器的正确拆装步骤-PPT.ppt

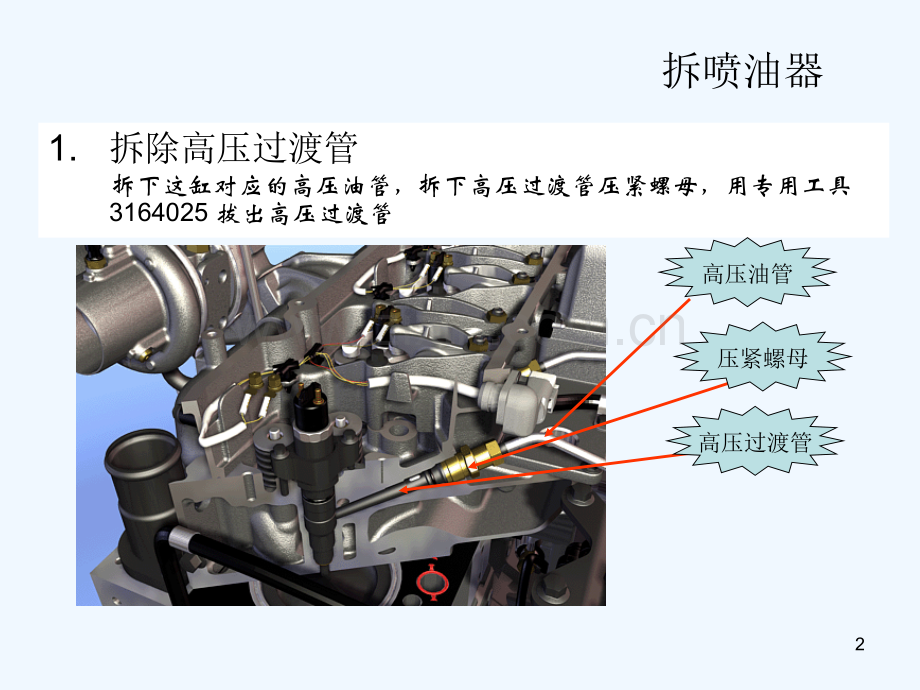

喷油器的正确拆装步骤1.拆除高压过渡管 拆下这缸对应的高压油管，拆下高压过渡管压紧螺母，用专用工具3164025 拔出高压过渡管拆喷油器高压油管压紧螺母高压过渡管2拆除排气门摇臂拆喷油器3拆下喷油器压板拆喷油器4用撬棒撬出喷油器拆喷油器5将喷油器正确入座安装喷油器6预紧喷油器压板固定螺栓安装喷油器7大家有疑问的，可以询问和交流大家有疑问的，可以询问和交流可以互相讨论下，但要小声点可以互相讨论下，但要小声点可以互相讨论下，但要小声点可以互相讨论下，但要小声点8将高压过渡管入座安装喷油器9预紧高压过渡管压紧螺母安装喷油器10紧固喷油器压板螺栓到最后的扭矩安装喷油器11紧固高压过渡管到最后的扭矩安装喷油器12安装摇臂，调整所拆摇臂的气门间隙安装喷油器13安装其它的元件，恢复发动机。检查有无泄漏。安装喷油器14调整所拆摇臂的气门间隙安装喷油器15安装喷油器16安装喷油器1718
