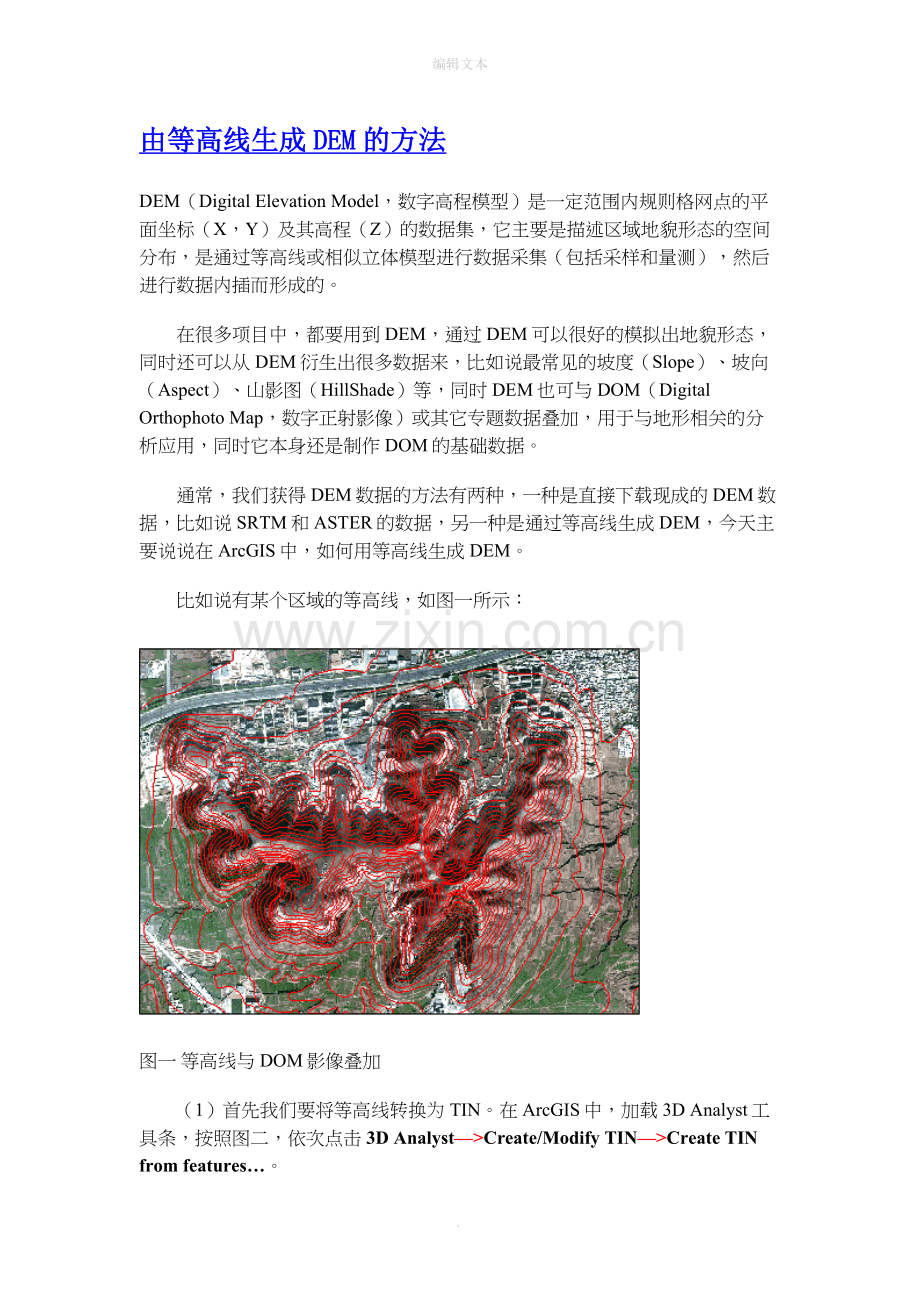

由等高线生成DEM的方法
DEM（Digital Elevation Model，数字高程模型）是一定范围内规则格网点的平面坐标（X，Y）及其高程（Z）的数据集，它主要是描述区域地貌形态的空间分布，是通过等高线或相似立体模型进行数据采集（包括采样和量测），然后进行数据内插而形成的。
在很多项目中，都要用到DEM，通过DEM可以很好的模拟出地貌形态，同时还可以从DEM衍生出很多数据来，比如说最常见的坡度（Slope）、坡向（Aspect）、山影图（HillShade）等，同时DEM也可与DOM（Digital Orthophoto Map，数字正射影像）或其它专题数据叠加，用于与地形相关的分析应用，同时它本身还是制作DOM的基础数据。
通常，我们获得DEM数据的方法有两种，一种是直接下载现成的DEM数据，比如说SRTM和ASTER的数据，另一种是通过等高线生成DEM，今天主要说说在ArcGIS中，如何用等高线生成DEM。
比如说有某个区域的等高线，如图一所示：

图一 等高线与DOM影像叠加
（1）首先我们要将等高线转换为TIN。在ArcGIS中，加载3D Analyst工具条，按照图二，依次点击3D Analyst—>Create/Modify TIN—>Create TIN from features…。

图二 等高线转为TIN
（2）在弹出的对话框中，在Layers（图三④处）中勾选需要生成TIN的等高线图层，在Height source（图三⑤处）选择存储等高线高程的字段，在Triangualte as（图三⑥处）中选择边线类型，最后，设置TIN的输出路径，点击OK即可生成TIN。

图三 Create TIN From Features对话框设置
（3）将TIN转为GRID。点击图一①处，在下拉菜单中依次选择Convert—>TIN to Raster…打开TIN to Raster对话框，在其中进行如下设置：

图四 TIN to Raster设置
在Input TIN中，选择要转为Raster的TIN；在Attribute中选择Elevation，意思是Raster的像元值为高程，此处还可以选择Slope（as percentage）、Slope（in degrees）和Aspect，即坡度（以百分比表示）、坡度（以度数表示）和坡向；在Z Factor中设置Z因子，即高程因子，此处默认即可；在Cell size中输入像元的大小，此处要注意，像元大小的选择要合适，不能太小也不能太大，太小了会增加数据处理量，太大的话会降低数据精度；最后在Output raster中设置输出的路径和文件名，点击OK即可。
至此，就将等高线成功的转变成DEM了。下图为转换成功后的DEM进行了渲染。

图五 渲染后的DEM

.
