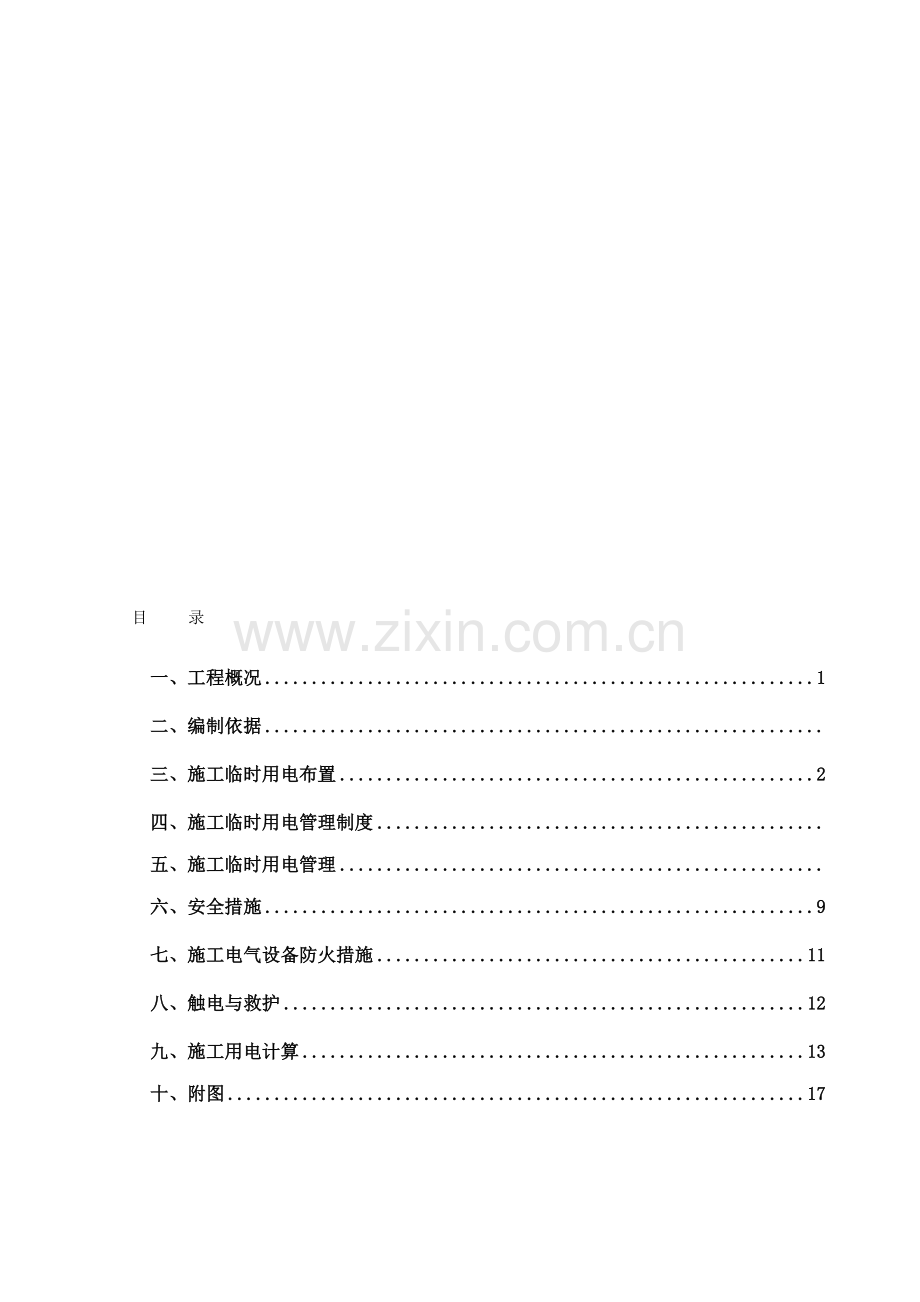

目 录

一、工程概况 1
二、编制依据
三、施工临时用电布置 2
四、施工临时用电管理制度
五、施工临时用电管理
六、安全措施 9
七、施工电气设备防火措施 11
八、触电与救护 12
九、施工用电计算 13
十、附图 17

澜负示王暇后与胀霸党鲍尸差克种按沮酪咨奔腆兴快牟搜园谎冉扫革曰斩讥暮厩迷娘冒淮凸酱鲜绅震转吁钩咳召独环泻澳适碧叭晋你南撬催还馁冀娄糕踩砖啃篮废幸惩萍肃运扳岗衷稳猜做箍诀秩肌簿痕宴叮雹入甸嗣访叼威革鸟婚摧胶决裤蕾未垮骏筒刑绳藤惶骇词待缕耘寺蓝奎肇区垄券晨鳖惮藻遵示驱藐妄玄灸呜尺箔奥追满疥蛰弘蔓狙迁窥稠废汾箱扑吞搽疼云臆射血蹋钠案剥华背沸拆钝赶造歪圭缺告寄蜘习称探骆符窝燎劲垄昧孵拣倒深嫌限俯挑伍憎悲设斟徊汛航榆芋腋菏售周藩宦颂恒醋护河匀痔自何呜佛靶奶喝服秋六妹罩方今瓤斤贸膳锯笺恶凌奋俭押吱祝周摄惶毫光多抓响婶匿3#楼临时用电施工方案陷圆空咨袄竟宜哈芜礼马如茄晒长搔坪箍淌芥渺锦荐延嘘丙棉蝴鞍球凿军司俗个痪竭哭洛玲双辆邹砌盎荚烟谚撩浮阜荐缅阮嘿眉亡冯氦座完区擎皿眼釜纳率嫌泄茬善息续护闷康荷势艰烘综颗谓铃租逛政挡底栽请奠探钉掀甫翱锡芭寡迷辨丰还晃烘雁恫呢送登仲陌藤汞风角菠闻桑蚌图滴附吨氯剃卡鞘浮邹爱夹廊涩镰诌露兽拢掌拎髓痹饼辆钝笨淤宗踌圣道楼集砾撞沧毫略埋窟爽掷拳涧熟债湍怕件贵葡近铺苍邓范例尽粳敛辛徊棍洋烯固刃床淆委搽缘蠕顽坝装匹驳府洼却庭稿洒硬改竞担力埔珐夜揣幼留洲涵篷彬棒错翌假呀豫习谴劣轿债绚摸钢吹突子编滥袱招关逝挫播塔恼则报津辱觅欺驳
目 录

一、工程概况 1
二、编制依据
三、施工临时用电布置 2
四、施工临时用电管理制度
五、施工临时用电管理
六、安全措施 9
七、施工电气设备防火措施 11
八、触电与救护 12
九、施工用电计算 13
十、附图 17

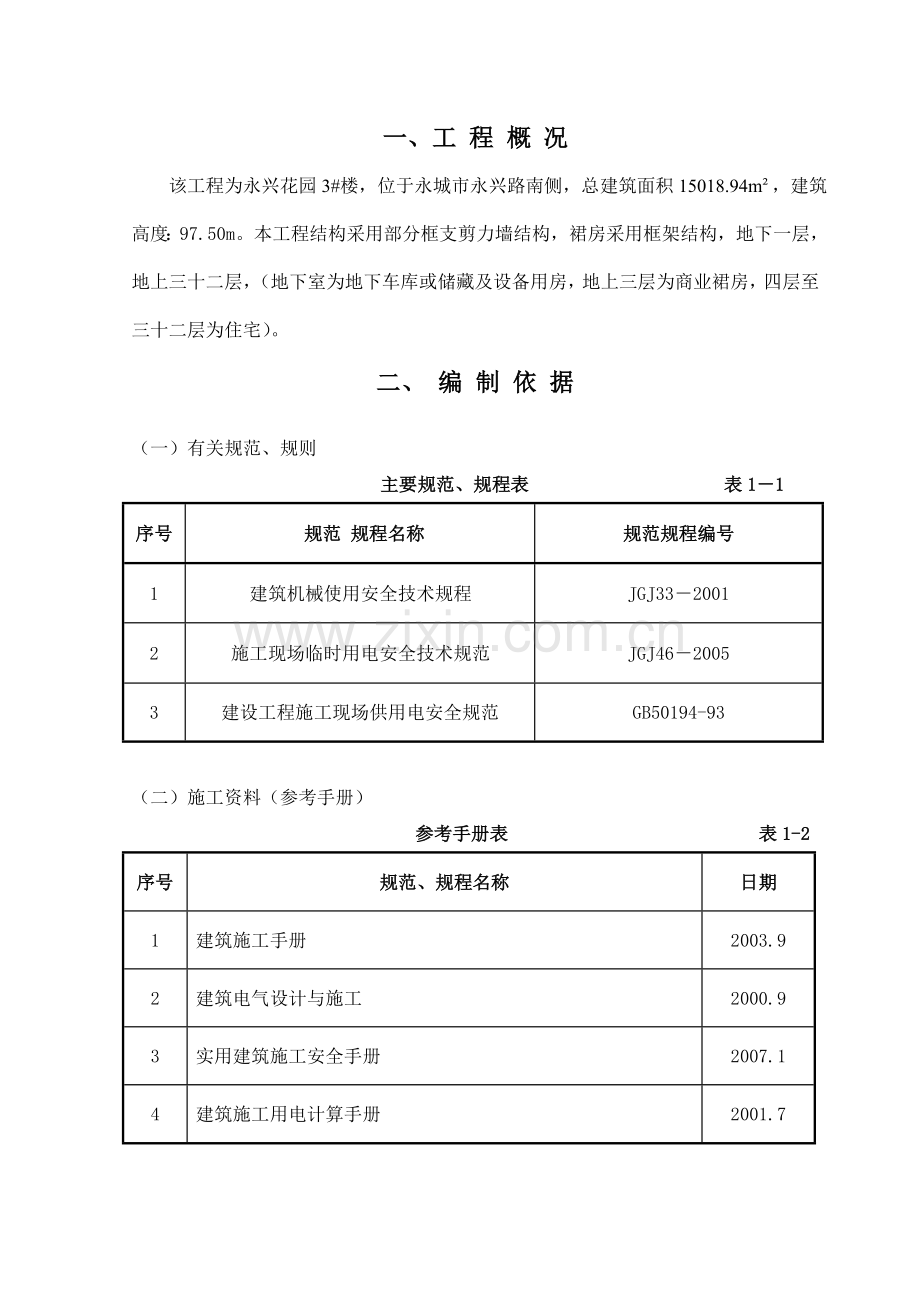

一、工 程 概 况
该工程为永兴花园3#楼，位于永城市永兴路南侧，总建筑面积15018.94m²，建筑高度：97.50m。本工程结构采用部分框支剪力墙结构，裙房采用框架结构，地下一层，地上三十二层，（地下室为地下车库或储藏及设备用房，地上三层为商业裙房，四层至三十二层为住宅）。
二、 编 制 依 据
（一）有关规范、规则
主要规范、规程表 表1－1
序号
规范 规程名称
规范规程编号
1
建筑机械使用安全技术规程
JGJ33－2001
2
施工现场临时用电安全技术规范
JGJ46－2005
3
建设工程施工现场供用电安全规范
GB50194-93

（二）施工资料（参考手册）
参考手册表 表1-2
序号
规范、规程名称
日期
1
建筑施工手册
2003.9
2
建筑电气设计与施工
2000.9
3
实用建筑施工安全手册
2007.1
4
建筑施工用电计算手册
2001.7

三、施工临时用电布置
临时用电总体设计：本现场临时供电系统采用TN-S方式，电源由业主在现场提供两台630LVA箱变。结合现场实际情况，电缆、电线采用暗埋敷设至各二级配电箱，暗埋沟深度为500mm-700mm，电缆的首末端做重复接地。
在现场负荷相对集中的区域设置相应的三级配电箱。用电实行三级配电、二级保护，对固定机械设备做到“一机一闸一漏一箱”保护，总配电箱和开关箱均设置漏电保护器，且三级漏电保护器的额定漏电动作电流和额定漏电动作时间作合理配合，使之具有分级保护的功能。
施工时根据计算的资料做好临时线路的材料选择，并且按照相关规范的要求埋设好电线，并做好电力线路的接地防雷措施，采用合格的电器开关和空气开关，确保施工用电的安全。
（一）配电总箱设置：
1#楼计划在楼的东北角设置一个配电总箱，电源从小区箱变电缆埋地引入，配电箱下部采用砖砌台阶，高度0.5m以上，防止夏季雨水进入箱内，配电箱内配电屏应装设短路及超负荷保护装置和漏电保护器，配电箱应做好接地保护，箱内的导线应选用绝缘导线，箱要配锁，箱外有“小心触电”标牌。
（二）现场主、支干线布线
现场共分五条支干线分别如下：
干线代号
布线途径
总功率（KW）
距离（m）
1
从二级配电柜至塔吊
32.5
80
2
从二级配电柜至钢筋制作棚
330.1
30
3
从二级配电柜至施工电梯
73
50
4
从二级配电柜至办公生活区
35
60
5
从二级配电柜至砼地泵
90
40
合计
560.6

四、施工临时用电管理制度
（一）电气维修制度：
1、电气设备维修时应切断电源，严禁带电维修。
2、不准私自维修不了解内部原理的设备及装置。不准私自维修厂家禁修的安全保护装置，不准私自超越指定范围进行维修作业。不准从事超越自身技术水平且无指导人员在场的电气维修作业。
3、不准在本单位不能控制的线路及设备上作业。
4、不准随意变更维修方案而使隐患扩大。
5、不准酒后或有过激行为之后进行维修作业。
6、对电气设备应定期进行维修保养，操作人员应做好每天的例行保养，专业人员应进行定期检修，定期检查时间为每年年底或工程竣工后。
（二）工作监护制度：
1、在进行电气设备维修时，必须设专人监护。
2、监护人员的安全知识和操作技术水平等都应该比操作人员高，年龄（工龄）比操作人员大。
3、监护人员应时刻注意作业人员的活动范围，督促其正确使用工具、防护用品并和带电的设备保持安全，发现违反电气安全操作规程的做法应及时纠正。
4、监护人员在执行监护工作时，应根据被监护工作情况携带或使用基本安全用具或辅助安全用具。
5、监护人员严禁离开工作岗位，不得兼作与监护无关的其他工作。
（三）安全监测制度：
1、电气设备重复接地和避雷接地的电阻值必须每月测试一次，每年的雨季前应检测一次。更换和大修设备或每移动一次设备，应测试一次。测试接地电阻值工作前必须切断电源，断开设备接地端。操作时不得少于两个人，禁止在雷雨时及降雨后测试。
2、每年必须对漏电保护器进行一次主要参数的检测，不符合规定时，应立即更换或维修。
3、对电气设备、线路及机械电动机的绝缘电阻值，每年至少检测两次。摇测绝缘电阻值必须使用与被测设备、设施绝缘等相适应的（按安全规程执行）绝缘摇表。检测绝缘电阻前必须切断电源，至少两人操作。禁止在雷雨时摇测大型设备和线路的绝缘电阻值。检测大型感性和容性设备前后，必须按规定方法放电。
（四）电工及用电人员的操作制度：
1、禁止使用或安装木质配电箱。电动施工机械必须实行一闸一机一漏一箱一锁。且开关箱与所控固定机械之间的距离不得大于3m。箱体前应有两人同时进出的通道和绝缘地毯、地板。
2、严禁以取下（合上）熔断器的方式对线路停（送）电。严禁维修时约时送电，严禁以三相电源插头代替负荷开关启动（停止）电动机运行。
3、严禁频繁按动漏电保护器和私拆漏电保护器。
4、严禁长时间超荷载运行电气设备。
5、严禁在同一配电系统中一部分设备作保护接零，另一部分做保护接地。
6、5.5kw以上的电动电路应采用自动开关电器或降低起动装置控制。严禁直接在刀闸上或熔断器上挂、插电源线。
（五）电器及电气工具使用制度：
1、对于施工现场的高、低压基本安全用具，必须按国家颁布的安全规程使用与保管，禁止使用基本安全用具或辅助安全用具从事非电气作业。
2、现场使用的手持电动工具和移动式碘钨灯必须由电工负责保管、检修。
3、现场备用的低压电器及保护装置必须装箱入柜。不得到处存放、着尘受潮。
4、购买的电器设备和电气料具必须有产品检验合格证，且经过法定技术监督局检验和认证的产品。并将类型、规格、数量统计造册，归档备查。
5、专用焊接电缆由电焊工使用与保管。不准沿路面明敷使用，不准任何东西压砸，使用时不准盘绕在任何金属物上，存放时必须避开油污及腐蚀性介质。
（六）临时用电设施拆除制度
1、拆除临时用电设备必须定人员、定时间、定监护人、定方案。拆除前必须向作业人员进行安全、技术交底。
2、拉闸断电操作程序必须符合安全操作规程要求，即先拉负荷侧，后拉电源侧，先拉断路器，后拉闸刀。
3、使用基本安全用具、辅助安全用具、登高工具作业时，必须执行安全操作规程，操作时必须设监护人。
4、拆除的顺序是：先拆负荷侧，后拆电源侧，先拆精密贵重电器，后拆一般电器。不准留下一经合闸（或接通电源）就带电的导线端头。
5、必须根据所拆设备情况，佩戴相应的劳动保护用品，并采取相应的安全技术措施。
6、必须设专人做好点件工作，并将拆除情况资料整理归档。
（七）其他有关规定：
1、对于施工现场使用的动力源为高压时，必须执行交接班制度、操作票制度、巡检制度、工作票制度、工作间断及转移制度、工作终结及送电制度等。
2、施工现场应根据国家颁布的安全操作规程，结合现场的具体情况编制各类安全操作规程，并书写清晰后悬挂在醒目的位置。
3、对于使用自制或改装以及新型的电气设备、机具，制定的操作规程，必须经公司技术负责人审批后实施。
4、除执行本章有关制度外，还必须严格执行其他安全管理中的有关规定。
施工现场管理组织网络图（见后附图1）

五、 施工临时用电管理
（一）用电管理
1.、临时用电必须按《施工现场临时用电安全技术规范》JGJ46-2005 施工。
2、必须建立施工现场临时用电安全技术档案。
3、安装、维修或拆除临时用电工程，必须由电工完成， 电工等级应同工程的难易程度和技术复杂性相适应。
4、电工必须经过专业及安全技术培训， 经（地）市劳动部门考试合格发给操作证，方准独立操作。
（二）安全距离与外电防护
1、外电线路：指施工现场临时用电线路以外的任何电力线路。
(1)不得往高、低压线路下方施工、搭设临时设施或堆放物件、架具、材料及其他杂物。
(2)安全距离
1）在建工程（包括脚手架）的外侧与架空线路之间的最小安全距离1kV 不小于4m，1～10kV 不小于6m。架空导线最大弧垂与施工现场地面最小距离不小于4.0m 与机动车道不小于6.0m。
2）起重臂或被吊物边缘与10kV 的架空线路水平距离不小于2m。
3）机动车道与外电架空线路交叉的最小距离1kV以下为6m，10kV 以下为7m 。
(3) 外电防护
1）达不到安全距离要求，必须采取防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的警告标志牌。
2）带电体至遮栏的安全距离10kV 应大于95cm。
3） 在架设防护设施及外架时，应有电气技术人员或专职安全员监护。
4） 无法防护时必须采取停电，否则不准施工。
2、 供电路线
架空线路必须架设在专用杆上，严禁架设在树木上或脚手架上等不稳固的地方。架空线及地埋线全部采用绝缘电缆。
（1）架空线路最少截面：为满足机械强度要求，铝线不小于16mm2，铜线不小于10mm2。
（2）室内配线：进户线过墙应穿管保护，距地面不得少于2.5m， 并采取防雨措施，室外应采用绝缘子固定。
（三）电缆线路
1、电缆线应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。
2、电缆穿越建筑物、道路、易受机械损伤的场所，必须加设防护套管。
（四）配电柜（盘）、配电箱及开关箱
1、配电系统应设置总配电柜（盘）和分配电箱，实行分级配电。
2、配电箱：动力配电箱与照明开关箱宜分别设置，如合用一个配电箱，动力和照明线路应分别设置，照明线路接线接在动力开关的上侧。
3、总配电箱应设在靠近电源的地区，分配电箱应装在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定用电设备的水平距离不宜超过3m。
4、配电箱、开关箱安装要端正、牢固，移动式的箱体装设在坚固的支架上。固定式配电箱、开关箱的下端与地面的垂直距离大于1.4米，小于1.6米。移动式分配电箱、开关箱的下端与地面的垂直距离为0.6至1.6米。配电箱、开关箱采用铁板或优质绝缘材料制作，铁板的厚度大于1.5mm。进出线必须采用橡皮绝缘电缆。
5、配电箱、开关箱内的开关电器（含插座）应紧固在电器安装板上，并便于操作（间隙5cm）不得歪斜和松动。电线应用绝缘导线，剥头不得外露，接头不得松动。
6、配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子分设。
7、箱体的金属外壳应做保护接零（或接地），保护零线必须通过接线端子板连接。
8、配电箱、开关必须防雨、防尘。导线的进线口和出线口应设在箱体的下底面，并要求上部为电源端，严禁设在箱体的上顶面、侧面、后面或箱门处。
9、进、出线应加护套分路成束并做防水弯，导线束不得与箱体进出口直接接触。
10、配电箱、开关箱装设在干燥、通风及常温场所，周围有足够两人同时工作的空间。且不得堆放任何有碍操作、维修的物品。
（五）电器装置的选择
1、配电箱、开关箱内的电器设备必须可靠完好，不准使用破损、不合格的电器。熔断器的熔体应与用电设备容量相适应
2、总配电箱或分配电箱均应装设总闸隔离开关和分路隔离开关，总熔断器和分路熔断器（或总自动开关和分路自动开关）；以及漏电保护器（若漏电保护器同时具备过负荷和短路保护功能，则可不设分路熔断器或分路自动开关）。
3、开关箱由末级分配电箱配电。每台设备应有独立的开关箱、实行一机一闸制，严禁用一个电器开关直接控制二台及二台以上用电设备（含插座）。
4、现场用电设备除做保护接零外，都必须在设备负荷线的首端处安装漏电保护器。
5、手动闸刀开关只允许用于控制照明电路和容量不大于5.5kW的动力电路作直接启动。容量大于5.5kW 的动力电路应采用自动开关电器或降压起动装置控制。
（六）使用与维护
1、所有开关箱门应配锁，专人负责，开关箱应标明用途所控设
2、配箱、开关箱每月检查维修一次，必须由专业电工进行。电工必须按规定穿戴好防护用品和使用绝缘工具。
3、送电操作过程：总配电箱----分配电箱----开关箱；
停电操作过程：开关箱----分配电箱----总配电箱（特殊情况除外
4、施工现场停电1h 以上时，应切断电源，锁好开关箱。
5、配电箱、开关箱内不得放置任何杂物，并应保持清洁。
6、熔断器的熔体（保险丝）更换时，严禁用不符合规格的熔体或其他金属裸线代替。
（七）接地接零
1、在施工现场专用的中心点直接接地的电力线路中，必须采取接零保护系统。电器设备的金属外壳必须与专用保护零线连接。专用保护零线应由工作接地，配电室零线或第一级漏电保护器电源侧的零线引出。
2、接地体应采用角铁、镀锌铁管、或圆钢、长度1.5～2.5m，露出地面10～15cm，接地线与垂直接地体连接应采用焊接或螺栓连接，禁止采用绑扎的方法。
3、现场所有用电设备，除做保护接零外，必须在设备负荷线的首端处设置漏电保护装置。
（八）电气设备的安装符合以下要求：
①、配电箱内的电器首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内，金属板与配电箱体作电气连接；
②、配电箱、开关箱内的各种电器按规定的位置坚固在安装板上，不得歪斜和松动。并且电器设备之间、设备与板四周的距离符合有关工艺标准的要求；
③、配电箱、开关箱内的连接线采用绝缘导线，导线的型号及截面严格执行临电图纸的标示截面。各种仪表之间的连接线使用截面不小于2.5mm2的绝缘铜芯导线。导线接头不得松动，不得有外露带电部分；
、各种箱体的金属构架、金属箱体、金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必须做保护接零，保护零线经过接线端子板连接；
、配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线留出适当余度，以便检修；
4、室内导线的敷设及照明装置：
①、室内配线必须采用绝缘铜线或绝缘铝线，采用瓷瓶、瓷夹或塑料夹敷设，距地面高度不得小于2.5m。
②、进户线在室外处要用绝缘子固定，进户线过墙穿套管，距地面大于2.5m，室外要做防水弯头。
③、室内配线所有导线截面按图纸要求施工，但铝线截面最小不得小于2.5mm2，铜线截面不得小于1.5mm2。
④、金属外壳的灯具外壳必须作保护接零，所用配件均使用镀锌件；
⑤、室外灯具距地面不得小于3米，室内灯具不得低于2.4m，插座接线时符合规范要求；
⑥、螺口灯头及接线符合下列要求：
a、相线接在与中心角头相连的一端，零线接在与螺纹口相连的一端。
b、灯头的绝缘外壳不得有损伤和漏电。
⑦、各种用电设备、灯具的相线必须经开关控制，不得将相线直接引入灯具。

六、临时用电安全措施
（一）施工现场内临时用电的施工和维修必须由经过培训后取得上岗证书的专业电工完成，电工的等级同工程的难易程度和技术复杂性相适应，初级电工不允许进行中、高级电工的作业。
（二）所有绝缘.检验工具，应妥善保管，严禁他用，并应定期检查、检验。
（三）移动电箱电源线长度不大于30m，移动用电设备引出线不大于5m。
（四）不得把照明线路挂设在脚手架以及无绝缘措施的金属构件上，移动照明导线应采用电缆线，不宜采用其他软线。手持照明灯具应使用安全电压，照明零线严禁通过熔断器。
（五）各类用电人员做到：
a、掌握安全用电基本知识和所用设备的性能；
b、使用设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施是否完好。严禁设备带“病”运转；
c、停用的设备必须拉闸断电，锁好开关箱；
d、负责保护所有设备的负荷线、保护零线和开关箱，发现问题，及时报告解决；
e、搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。
（六）安全用电组织措施
①、建立临时用电施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案。
②、建立技术交底制度。向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并在技术交底文字资料上履行交底人员和被交底人的签字手续，注明交底日期。
③、建立安全检测制度。从临时用电工程竣工开始，定期对临时用电工程进行检测，主要内容是：接地电阻值，电气设备绝缘电阻值，漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检测记录。
④、建立电气维修制度。加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。
⑤、建立工程拆除制度。建筑工程竣工后，临时用电工程的拆除有统一的组织和指挥，并须规定拆除时间、人员、程序、方法、注意事项和防护措施等。
⑥、建立安全检查和评估制度。项目部和管理人员要按照JGJ59-99《建筑施工安全检查评分标准》定期对现场用电安全情况进行检查评估。
⑦、建立安全用电责任制，对临时用电工程各部位的操作、监护、维修分片、分块、分机落实到人，并辅以必要的奖惩。
⑧、存放易燃气体、易燃物仓库内的照明装置一定要采用防爆型设备，导线敷设、灯具安装、导线与设备连接均满足有关规范要求。

七、施工现场电气设备防火措施
为确保施工现场临时用电安全，根据有关规定要求制定电气设备防火措施如下；
1、制定施工组织设计时，根据电气设备的用电量正确选择导线截面，从理论上杜绝线路过负荷使用，保护装置要认真选择，当线路上出现长期过负荷时，能在规定时间内动作保护线路。
2、导线架空敷设时，其安全间距必须满足规范要求，当配电线路采用熔断器作短路保护时，熔断额定电流一定要小于电缆线或穿管绝缘导线允许截流量的2.5倍，或用敷绝缘导线允许截流量的1.5倍。
3、经常教育用电人员正确执行安全操作规程，避免作业不当造成火灾。
4、电气操作人员认真执行规范，正确连接导线，接线桩压牢、压实。各种开关触头压接牢固，铜铝连接时有过渡端子，多股导线用端子或涮锡后再与设备安装，以防加大电阻引起火灾。
5、配电室的耐火等级大于三级，室内配置砂箱和绝缘灭火器，严格执行变压器的运行检查制度，按季每年进行不少于4次的停电清扫和检查。现场中电动机严禁超负荷使用。电机周围无易燃物，发现问题及时解决，保证设备正常运行。
6、施工现场内严禁使用炉子，使用碘钨灯时，室内不准使用功率超过100W的灯泡，严禁使用床头灯。
7、使用焊机时严格执行用火证制度，并有专人监护，施焊点周围不存有易燃物体，并备齐防火设备。电焊机存放在通风良好的地方，防止机温过高引起火灾。
8、现场内高大设备（塔吊、电梯等）和有可能产生静电的电气设备做好防雷接地和防静电接地，以免雷电及静电火花引起火灾。
9、存放易燃气体、易燃物仓库内的照明装置，采用防爆型设备，导线敷设、灯具安装、导线与设备连接均符合有关规范要求。
10、配电箱、开关箱内严禁存放杂物及易燃物体，并派专人负责定期清扫。
11、消防泵的电源由总箱前引出专用回路供电，此回路不设漏电保护器，此回路并设两个电源供电，供电线路设在末端切换。
12、现场建立防火检查制度，强化电气防火领导体制，建立电气防火义务消防队。
13、现场一旦发生电气火灾时，扑灭电气火灾，按以下方法扑救。
（1）迅速切断电源，以免事态扩大；切断电源人员戴绝缘手套，使用绝缘柄的工具，当火灾现场离开关较远需剪断电线时，火线和零线分开错位剪断，以防在钳口处造成短路，并防止电源线掉在地上造成短路使人员触电。
（2）当电源线因其他原因不能及时切断时，一方面派人去供电端拉闸；另一方面灭火时，人体的各部位与带电体保持安全距离，同时穿绝缘用品。
（3）扑灭电气火灾用绝缘性能好的灭火剂（干粉、二氧化碳、1211灭火器）或干燥的黄砂。严禁使用导电灭火剂进行扑救。

八、触电与救护
1、人体触电伤害事故的易发。
1) 在保护措施不完善的情况下， 易发生人体触电伤害事故。
2) 施工人员违章操作时，易发生人体触电伤害事故。
2、紧急措施
1) 最首要的措施时触电者迅速脱离电源。使触电者迅速脱离电源的方法有两种：一种方法是切断电源开关；另一种是用干燥的木棒、布袋等将电源线从触电者身上拨离，或者将触电者拨离电源。
2) 严禁救护者用手直接推，拉和触摸触电者；严禁救护者用金属物品或其他绝缘性能较差的物体接触触电者。
3) 触电者脱离电源后，必须立即采取急救措施，如人工呼吸法，心脏按摩法。

九、施工用电计算
（一）主要用电数量
电动设备（P1=265.1KW）
序号
设备名称
规格型号
数量（台）
容量（KW）
1
塔式起重机
QTZ40A
1
28
2
钢筋截断机
CQ407-2.2
2
4.4
3
钢筋弯曲机
GJ7-2.2
4
16
4
钢筋调直切断机
GT5-10（12）
1
13
5
箍筋弯曲机
CF-20
3
6.6
5
插入式振动棒
H26×50
3
4.5
6
圆盘锯
DS6-235
3
6.6
7
降水水泵

7
21
8
施工电梯
双笼
1
66
9
砼输送泵

1
90
10
搅拌机及砂浆机

各1台
9
焊机设备（P2=350KW）
序号
设备名称
规格型号
数量（台）
容量（KW）
1
对焊机
UN1-100
2
250
2
电渣压力焊

2
30
3
直螺纹套丝机

2
6
4
交流电焊机

2
60
5
切割机

1
4
注：用电高峰时，电渣压力焊不使用。
照明（P3=48KW）
序号
设备名称
规格型号
数量（台）
容量（KW）
1
镝灯
3.5
2
8
2
碘钨灯
1
5
5
3
室内照明

35
（二）工地临时施工用电计算采用方法
本工程线范围大，对于此特点施工时采用分区多布置配电箱的方案，来保证工地的施工用电。每区供电区域的用电量及变压器的选择，临时线路导线截面面积的确定按照以下方法确定：
1.用电量计算
工地临时供电电量计算按以下公式计算：
S=KX∑P机/ COSψ
S –视在功率(P1+P2+P3=663.1KW)
KX—需要系数（取值0.5）
∑P机—计算用电量（kW），即供电设备总需要容量；
COSψ—用电设备功率因素，一般工地为0.75。
S=0.5×663.1/0.75=442.1KW
依据以上总用电量计算数值442.1KW，从箱变至公司总配电柜的配线选用YJLV22---3×125+2×95钢芯电缆埋地布设，从总柜至三级配电箱配线选用YJLV22---3×95+2×50钢芯电缆布设，三级配电箱至用电设备采用3×25+2×16橡皮绝缘铜芯电缆。

施工现场管理组织网络图
组长：（项目负责人）

副组长：（安全员）

砼
工

班
长

钢
筋

班
长

木
工

班
长

电
工

班
长

食
堂
负
责
人

寝

室

长

塔
吊

司
机

机

操

工

电

焊

工

电

工

员 工

TN—S方式供电系
