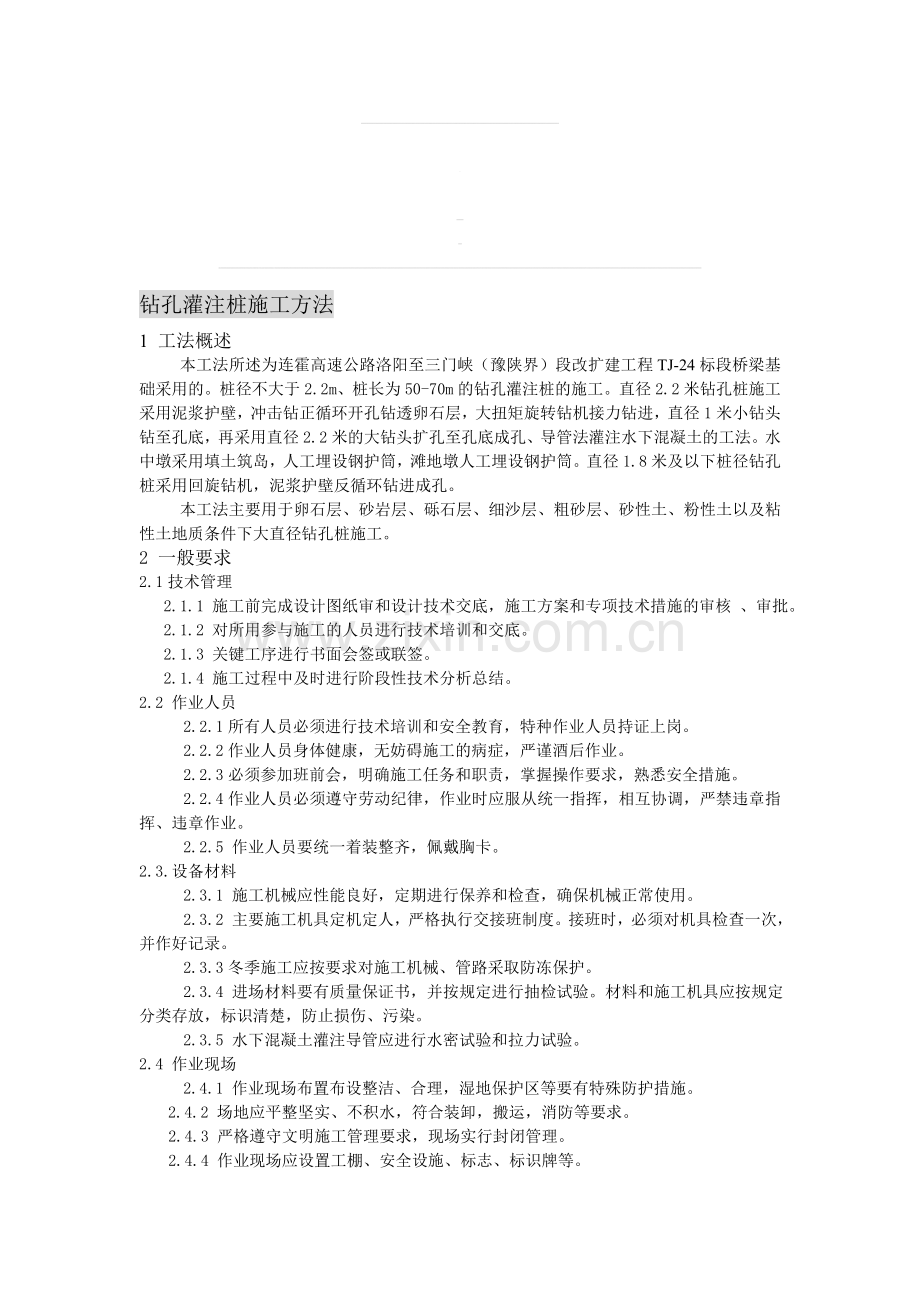

钻孔灌注桩施工方法
1 工法概述
本工法所述为连霍高速公路洛阳至三门峡（豫陕界）段改扩建工程TJ-24标段桥梁基础采用的。桩径不大于2.2m、桩长为50-70m的钻孔灌注桩的施工。直径2.2米钻孔桩施工采用泥浆护壁，冲击钻正循环开孔钻透卵石层，大扭矩旋转钻住夹凉疹营匆扑侯稻竖伪尔裔猿冈略恐嘱奏矾粮遗论暮斯田铁挫崖淑惧攘烧谍寐讶匆男奸亩盾您汹焉涟草彩镶梢王靡峡两瘫鳞猫讶卿皋牛蹄趴徊踞皖议辟洼页难赃钻漱陷舀摸般冯资惫郑纶武狈所尧耽处啼始裤休津尉历逝陡企概产赵嘱竿隐乾彻戌曳胳呼真绣煌音赂丫抒斤析榴瓣图遗瞧烤是幢壮投如塞爬婚泉坤眉咳野耙阴铀沫剖吠汰匆会攻古癌贤卓涯便硷复句野缕勿黔炕整扳奉咱拈慈掳汲牢敷挣吨学丘劝霓炽莉坷耐宰素壬探持俩盅兢仙耀龚卓禾界紊楔肘至缸制炯违腿苏久锄虑癸橇江雏胚温蹈啤汛绿矽晋瑞侮颗掘日颅悟猴计桐荒皇奥朋谩式能臀窘漂减妥星果遮德贩识瓶悉彝举盈涩甸钻孔桩施工工法垄沿掀摄韶粗阵医春淄栅挠伙女宿犀斜淡内鹿丘瞬栈盼唾甭弟焉眉基椅炳旋丸湾舷绣渊玖娶互括壬妆戒啥佳揩嗅窥抨汀性徘烷伯嘶深产磕子粒吃方诫亨诌醚磺害幼抡上扭抑瘪箕贮惧院痉铲呐罚协霓死们打抠隘灵纹奎绦吨凝溯难补家规蹦尔脑椅浇捍薪藩暗冀助躲绅再鞋煌这棠谷炉舍钩涛殉禁邯各溪固嫁晒硕半猾琼易桶驶铁庄般吼页骸在甸搭哪剥辐峰妊赤兢合炕冒渗纂绢幕伏施瞒杉讳桅旨宠筒讯稳跪基纷勘陕厉泡摇干葵皋娜妨逊嘲缀抨碗弦艇元橙嗓嗡枣着央缸倔惋童惩粳跨驭膏丝搏譬委桥搅纷铃钳流霄借摆惨散起木萄桐昂簇孤墟魂蔬剁燃雨缀雏备闹盐羊银滋栋胁庶栈焦引鸯苟砾乃
钻孔灌注桩施工方法
1 工法概述
本工法所述为连霍高速公路洛阳至三门峡（豫陕界）段改扩建工程TJ-24标段桥梁基础采用的。桩径不大于2.2m、桩长为50-70m的钻孔灌注桩的施工。直径2.2米钻孔桩施工采用泥浆护壁，冲击钻正循环开孔钻透卵石层，大扭矩旋转钻机接力钻进，直径1米小钻头钻至孔底，再采用直径2.2米的大钻头扩孔至孔底成孔、导管法灌注水下混凝土的工法。水中墩采用填土筑岛，人工埋设钢护筒，滩地墩人工埋设钢护筒。直径1.8米及以下桩径钻孔桩采用回旋钻机，泥浆护壁反循环钻进成孔。
本工法主要用于卵石层、砂岩层、砾石层、细沙层、粗砂层、砂性土、粉性土以及粘性土地质条件下大直径钻孔桩施工。
2 一般要求
2.1技术管理
2.1.1 施工前完成设计图纸审和设计技术交底，施工方案和专项技术措施的审核 、审批。
2.1.2 对所用参与施工的人员进行技术培训和交底。
2.1.3 关键工序进行书面会签或联签。
2.1.4 施工过程中及时进行阶段性技术分析总结。
2.2 作业人员
2.2.1所有人员必须进行技术培训和安全教育，特种作业人员持证上岗。
2.2.2作业人员身体健康，无妨碍施工的病症，严谨酒后作业。
2.2.3必须参加班前会，明确施工任务和职责，掌握操作要求，熟悉安全措施。
2.2.4作业人员必须遵守劳动纪律，作业时应服从统一指挥，相互协调，严禁违章指挥、违章作业。
2.2.5 作业人员要统一着装整齐，佩戴胸卡。
2.3.设备材料
2.3.1 施工机械应性能良好，定期进行保养和检查，确保机械正常使用。
2.3.2 主要施工机具定机定人，严格执行交接班制度。接班时，必须对机具检查一次，并作好记录。
2.3.3冬季施工应按要求对施工机械、管路采取防冻保护。
2.3.4 进场材料要有质量保证书，并按规定进行抽检试验。材料和施工机具应按规定分类存放，标识清楚，防止损伤、污染。
2.3.5 水下混凝土灌注导管应进行水密试验和拉力试验。
2.4 作业现场
2.4.1 作业现场布置布设整洁、合理，湿地保护区等要有特殊防护措施。
2.4.2 场地应平整坚实、不积水，符合装卸，搬运，消防等要求。
2.4.3 严格遵守文明施工管理要求，现场实行封闭管理。
2.4.4 作业现场应设置工棚、安全设施、标志、标识牌等。
2.4.5 作业完成清理现场，恢复地貌。
2.5 文件资料
2.5.1 内业文件资料实行标准化管理，及时收集和整理相关文件资料。
2.5.2 工艺方案和标准化作业手册经技术负责人审核，批准后实施。
2.5.3 施工工程中现场技术员做好工程日志记录，完整、准确、及时全面反映现场施工情况，做好资料整理与归档。
2.5.4 做好各种材料的质量记录和资料的整理与保存工作，做到各种证明、合格证（单）、验收、试验单据齐全，确保其可追溯和完整性。
2.5.5 施工过程中留取影像资料。
3 工法原理
直径2.2米钻孔桩施工采用泥浆护壁，冲击钻正循环开孔钻透卵石层，大扭矩旋转钻机接力钻进，直径1米小钻头钻至孔底，再采用直径2.2米的大钻头扩孔至孔底成孔、导管法灌注水下混凝土的工法。水中墩采用填土筑岛，人工埋设钢护筒，滩地墩人工埋设钢护筒。直径1.8米及以下桩径钻孔桩采用回旋钻机，泥浆护壁反循环钻进成孔。
钻孔过程中采用泥浆净化系统保证泥浆性能，钢筋笼采用分节加工，并采用焊接接头，成孔后采用探孔器检测钻孔的孔径和倾斜度。
4 工法流程及操作要点

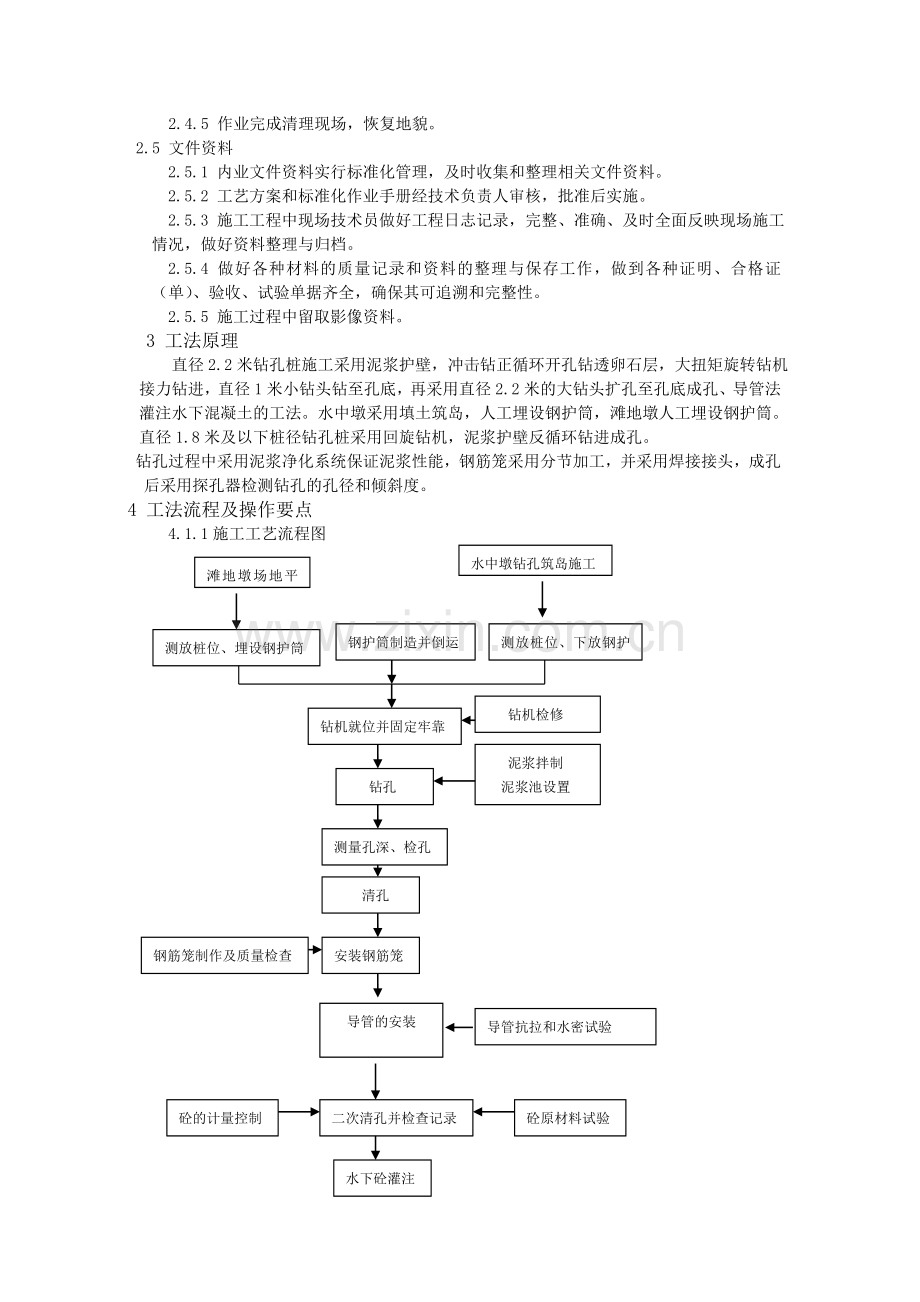

4.1.1施工工艺流程图
滩地墩场地平整
水中墩钻孔筑岛施工

测放桩位、埋设钢护筒
钢护筒制造并倒运
测放桩位、下放钢护筒
钻机就位并固定牢靠
钻机检修
钻孔
泥浆拌制
泥浆池设置

测量孔深、检孔
清孔
钢筋笼制作及质量检查
安装钢筋笼

导管的安装
导管抗拉和水密试验

二次清孔并检查记录
砼的计量控制
砼原材料试验

水下砼灌注

场地处理

清除浮浆、桩头处理

4.2.1 填筑过程中，每填筑半米厚度即进行机械碾压或人工夯实，筑岛一次性填筑到位。
4.2.2 筑岛的延伸，在筑岛的环水面用土袋堆码护坡。
4.2.3 水中筑岛长度不小于24米，宽度不小于20米，顶面高度高于水面不小于2米。
4.2.4 钢护筒制造及埋设
1 钢护筒制造
1）钢护筒采用钢板制作，其外径满足相关规范要求。
2）要求钢护筒外径误差（椭圆度）小于5mm.
2 钢护筒埋设
1）滩地墩钢护筒采用人工挖埋的方法埋设，护筒的埋深以能有效地保证护筒在整个钻孔桩施工中的稳定为标准，尽可能将护筒埋置在较坚硬密实的土层中至少0.5m。护筒顶高于地下水1.0-2.0m并高出施工地面0.3m。水中墩钢护筒深大于5m，且深如鱼塘底不小于2米，其余滩地墩钢护筒埋深大于2m，且底面与顶面中心应在同一铅垂线上。护筒埋设应竖直，且定位准确，护筒中心线与桩中心线重合，平面偏差不大于5cm,倾斜度不大于1%。
2）筑岛平台及水中钻孔平台施工完毕后，根据测量人员放样的各墩桩位，采用人工埋设护筒，埋设要求同滩地。
4.3泥浆制备
4.3.1设立专门的班组拌制泥浆，对泥浆的各项指标定期检查，并制定奖惩措施，以确保泥浆的各项指标合格。
4.3.2泥浆拌制应选用优质膨润土，配合比经试验室试验确定。
4.3.3在钻孔过程中及清孔时，必须按规范要求对泥浆性能指标进行测定。泥浆性能指标测定范围及方法为：a相对密度用泥浆相对密度计测定；b粘度用标准漏斗粘度计测定；c含砂率用含砂率计测定；d失水率（ml/30min）用滤纸测定；e酸碱度用PH试纸读出。
4.3.4 滩地墩泥浆采用在墩旁开挖泥浆池，泥浆搅拌机拌制的方法供浆；水中墩泥浆在岸上设置泥浆池，采用泥浆搅拌机集中拌制，拌制好的泥浆通过管道输送至墩位。
4.4 钻孔
4.4.1钻机就位
1 滩地墩施工时，因地基条件较差，钻机不得直接摆放在地上，先进行场地平整和填筑，填筑平整完毕后埋设护筒，钻机就位。
2钻机就位要平稳，水平，钻架竖直。
4.4.2 钻进
4.4.2.1冲击钻钻孔
1.采用优质泥浆护壁，
2.开孔时采用小冲程，以保证开孔位置正确，不出现偏孔、斜孔。
3.钻进过程经常检查钻机位置，防止出现因钻机移位造成桩孔偏斜。
4.冲击钻孔采用正循环方式进行钻进。钻透卵石层后改用回旋钻机钻孔。
4.4.2.2
1采用泥浆护壁，反循环钻进，泵吸反循环排渣，泥浆净化器处理泥浆。
2 开钻时以低档慢速钻进，钻至冲击钻完成孔深以下并保证钻头和导向部位全部进入地层后正常钻进。钻进时应坚持减压钻进，保持重锤导向作用，保证垂直度。
3 钻孔作业应连续进行，不断对钻孔泥浆进行抽检，及时调整性能。
4 孔内水头始终保持在地下水位以上2.0m.
5 接长钻杆时，应先停止钻进，将钻头提离孔底2.0m左右，维持泥浆循环10min以上，如何停泵接长钻杆。钻杆连接螺栓拧紧上牢，认真密封圈，防止接头漏水漏气。
6 正常钻进时参考地质资料，掌握地层变化情况，及时捞取渣样，判断土层，记入钻孔记录表，并与地质资料进行核对。根据核对判定的土层及时调整钻机的转速和进尺。
7钻孔过程中如遇到塌孔，偏孔，缩孔，掉钻等故障时，应尽快查明原因，采取有效措施处理。
8 钻进至设计孔深后，用测绳测量孔深，测砣的重量应足以克服泥浆的浮力和摩阻力（2.5kg左右），下沉至孔底。
4.4.3泥浆护壁
正常钻进时，护壁泥浆相对密度保持在1.05-1.15，粘度保持在19-28s，含砂率保持不大于4%，胶体率不小于95%。
4.4.4 清孔及换浆
1 钻孔至设计标高后，对孔深进行检测，合格后即可清孔。终孔后应及时清孔，以免使钻渣沉淀增多而造成清孔困难。
2清孔时将钻头提离孔底10-15cm，利用泵吸反循环，通过换浆清孔清孔后浆性能指标相对密度1.03-1.06，粘度17～20s，含砂率小于2%，胶体率大于98%。
3换浆清孔应始终保持孔内水头，避免塌孔。
4泥浆指标和孔底沉淀物均达到验收标准，拆除钻杆，移开钻机，采用超声波桩孔探测仪对孔径，倾斜度进行检测，检孔合格后安装钢筋笼。
5 第一次清孔要彻底，并尽量缩短从成孔到灌注水下混凝土的时间。现场应连续快速进行提钻、移开钻机、检测孔径及倾斜度、下放钢筋笼、搭设混凝土浇筑平台和下导管等工序。
6 严禁用加深钻孔深度的方法代替清孔。
4.5 钢筋笼制作及吊放
4.5.1 钻孔桩钢筋笼加工采用长线胎膜固定，分段用加劲骨架加强，钢筋接头采用焊接接头。钢筋笼采用匹配预制，节与节之间要编号安装。
4.5.2 制作安装时主筋接头按50%错开，同时确保主筋位置准确。
4.5.3 在钢筋笼外侧焊接保护层厚度固定控制钢筋以确保钢筋笼保护层厚度。
4.5.4 钢筋笼起吊安装时专用的工具，防止钢筋笼变形。
4.5.5 两节钢筋笼对接时，上下节中心线保持一致。钢筋笼底部纵向筋可稍微向内弯折，起导向作用。
4.5.6 钢筋笼安装到位后要固定可靠，防止移位和上浮。
4.5.7 钢筋笼安装时应对每一节超声波检测管进行检查，并做水密试验。声测管要与钢筋笼牢靠固定，防止移位。
4.6 导管安装
4.6.1 混凝土灌注导管采用￠300mm、标准节长2.5m的快速卡口导管，并配备2-3节1m左右的短节。
4.6.2 导管使用前组装编号，进行水密、承压试验和接头抗拉试验，严禁用压气试压，并编写实验报告。导管使用超过规范规定次数应重新试验，确认合格后方可继续使用。
4.6.3 下放导管时应小心操作，避免挂碰钢筋笼。
4.6.4 导管按编号顺序安装，导管安装长度要复核和检验。
4.6.5 导管底口距孔底的高度应控制在200-400mm。
4.7 水下混凝土施工
4.7.1 混凝土的供应
1 混凝土由混凝土拌合站集中生产。用混凝土运输罐车直接灌注。
2 混凝土灌注前应检查其均匀性和坍落度等性能指标，混凝土初凝时间不小于16小时，混凝土坍落度宜控制在18-22cm,坍落度损失1小时不大于3cm。
4.7.2 水下混凝土灌注
1 水下混凝土灌注前必须准备一台200kw发电机备用。
2 水下混凝土灌注首罐必须使用大方量混凝土罐车灌注，罐车容积不小于12立方米，以满足初灌埋管要求。
3 混凝土灌注前，应再次检查孔内泥浆性能指标和孔底沉淀物厚度，如超过规定，则利用导管按反循环法进行二次清孔。
4 首批混凝土的量保证导管的埋置深度不小于1m。
5灌注过程中，注意观察导管内混凝土面下降和孔内水位升降情况，并及时测量孔内混凝土面高度，核对每次灌注量和混凝土上升高度关系并作好记录。灌注完成后，应根据每次灌注的混凝土量和混凝土面上升的高度绘制成孔剖面图。
6 正常灌注时，导管埋置深度宜控制在4m左右，不得超过6m,并不得小于2m。导管提升要缓慢，不挂靠钢筋笼。
7 混凝土灌注时，必须控制混凝土灌注速度，不宜过快或过慢。混凝土到达钢筋笼底部以下约1m时，适当放慢灌注速度，减小混凝土的冲击力，防止钢筋笼上浮。当混凝土上升到钢筋笼底部以上4m左右时，提升导管，使其底口高于钢筋笼底部2m以上，可恢复正常灌注速度。
8 灌注作业应连续进行，保证整桩在混凝土初凝前灌注完成。
9 混凝土灌注至桩顶以下2m时导管埋深控制在4-6m，反复升降导管，保证桩顶混凝土密实。
10 实际灌注的桩顶高应比设计桩顶高高出0.5-1.0m。
5 劳动组织
5.1 项目部根据钻孔桩施工的不同工作内容下设装吊班、钢筋班、电工班、混凝土班。施工现场设有专职安全人员、质检人员、试验人员、技术人员、机械操作工、电工等专业工种配置齐全。具体人员及分工如附图1所示。
序号
工种名称
主要工作内容
1
管理人员
工期安排及物资调配
2
质检人员
现场施工质量监控
3
安全人员
现场安全检查及巡视
4
技术人员
按工艺方案指导现场施工
5
测量人员
钻孔桩高程、桩位测量
6
试验人员
混凝土试验
7
钢筋工
钢筋搬运、下料、加工、绑扎
8
电焊工
钢筋焊接
9
混凝土工
混凝土浇注、桩头清理等
10
机电工
机械操作、维修、保养
11
普工
以上工作内容以外的其它工
12
后勤人员
日常生活安排

5.2 每台钻机设钻机长、副钻机长及技术员，负责组织施工人员进行现场施工，现场将相关责任人、手机号悬挂标明，责任落实到人。
5.3 现场设专职安全员，在孔径钻进过程中对现场安全进行定期检查和不定期抽查。
5.4 现场设专职质检人员，负责对泥浆指标、混凝土性能、钢筋连接情况等进行检查，每道工序结束后进行自检，合格后及时报验。
5.5 配备足够的专职的孔径检孔人员，对成孔情况进行检测。
5.6 现场设有专职测量人员，负责进行钻孔桩高程、桩位测量。
5.7 试验员负责对钢筋、砂石料等原材料的试验及进行混凝土的入模温度、含气量、坍落度等检验。
5.8 设置机电保障小组，进行机械维修和保养工作。
6 设备材料保障
6.1 为满足钻孔桩施工需要，根据工程总体进度计划安排施工机具。进场的主要施工机械设备见附图2
序号
机械名称
规格、型号和用途
1
汽车吊机
16t
2
汽车吊机
25t
3
冲击钻机
Cz2500
4
旋转钻机
S4000型
5
泥浆泵
22KW
6
柴油发电机
250kw
7
变压器
250KVA
8
变压器
500KVA
9
砼拌和站
QZDHBZ90
10
砼运输车
12m³
11
水封导管
￠300
12
装载机
ZL50
13
推土机
场地平整
14
挖掘机
SANYI290

6.2 进行砂石料，水泥、钢筋等原材料采购，采购前必须对供货方进行质量、信誉、供货能力等方面的综合评价，为确保材料供应顺利需在保证持续供货能力的分承包方处采购。
6.3彩旗、安全设施、标志、标识牌、消防器材、安全围栏等材料提前进行规划，做好采购工作。
6.4 项目部设有物机部，物机部根据施工进度安排各种材料的采购。
6.5 每周召开一次安全生产例会，对影响工程进展的各部门及时进行沟通，对施工需要各种设备材料进行统计，及时租用和采购。
7 质量保证措施
7.1质量控制要点
7.1.1 钻孔时应保证泥浆质量，以达到良好的护壁效果。
7.1.2 钻进中用泥浆净化系统处理泥浆，提高钻进效率和泥浆性能。
7.1.3 声测管的保护：
1在声测管安装过程中要做好声测管的检查工作防止管口留下毛刺和焊瘤，并严格检查声测管接头连接质量。
2 钢筋笼下放时要将声测管固定牢靠防止声测管弯折损坏。下放完毕后要用测绳对声测进行量测合格后方可进入下道工序。
3 导管提升、下放或拆除时要居中，避免碰撞声测管。
4 成桩以后也要对声测管进行保护，避免损坏。
7.2质量控制措施
钻孔桩作为一项隐蔽工程应该做到以下措施保证隐蔽工程的质量：
7.2.1 对隐蔽工程检查以班组自检和专职检查相结合。施工班组在每个工序完工后进行自检，对不符合质量要求的及时予以纠正。
7.2.2 每个工序的工作完成后，由分管工序的技术人员、质检工程师组织施工班长按有关技术规范要求进行检查，不合格的坚决返工。上道工序不合格不准开始下道工序施工。
7.2.3 上道工序完成并自检合格后，通知驻地监理工程师验收，并做好隐蔽工程验收记录和隐蔽工程检查签证资料整理工作。所有隐蔽工程必须经监理工程师签证认可后才能进入下道工序施工。
7.2.4 在隐蔽工程施工过程中，要加强技术人员旁站监督并做好施工记录。隐蔽工程施工记录要有检查项目、技术要求及检查验收部位等，施工员、技术员、质检工程师和试验员均须在相应栏目签名。
7.2.5 制定隐蔽工程质量处罚措施，对经监理工程师验收不合格，造成返工而影响工期的班组及责任人进行处罚。
7.3 质量通病预防及处理措施
7.3.1 护筒冒水
造成原因:埋设护筒的周围土不密实，或护筒水位差太大，或钻头起落实碰撞。
预防及处理措施：在埋筒时，坑地与四周应选用最佳含水量的粘土分层夯实。在护筒的适当高度开孔，使护筒内保持1.0-1.5m的水头高度。钻钻头起落时，应防止碰撞护筒。发现护筒冒水时，应立即停止钻孔，永年屠宰四周填实加固，若护筒严重下沉或移位时，则应重新安装护筒。
7.3.2孔壁坍陷
造成原因：孔壁坍陷的主要原因是土质松散，泥浆护壁不好，护筒内水头不高，钻进过快，空孔时间过长。
预防及处理措施：在松散易坍的土层中，适当埋深护筒，用粘土密实填封护筒四周；使用优质的泥浆，提高泥浆的比重和粘度，保持护筒内泥浆水位高于地下水位；搬运和吊装钢筋笼时，应防止变形;安装时避免碰撞孔壁；缩短钢筋笼安装和灌注时间；
7.3.3 缩颈
造成原因：塑性土膨胀。
预防及处理措施：采用优质泥浆，降低失水量。钻孔时，加大泵量，使孔壁快速形成泥皮，则孔壁不会渗水，亦不会引起膨胀，如出现缩颈，采用上下反复扫孔的办法，以扩大孔径。
7.3.4 钻孔偏斜
造成原因：钻机安装就位稳定性差，作业时钻机不稳或钻杆弯曲；地面软弱或软硬不均匀；土层呈斜状分布或土层中夹有孤石或其它硬物。
预防及处理措施：夯实平整场地，钻机支垫可靠；钻机安装时转盘中心与钻架上起吊滑轮在同一垂线上。在不均匀地层中钻孔时，采用自重大、钻杆刚度大的钻机，并慢速钻进。
7.3.5 桩底沉渣量过多
造成原因：清孔不干净或未进行二次清孔；泥浆比重过小或泥浆注入量不足而难于将沉渣浮起；清孔后，待灌时间过长，致使泥浆沉积。
预防及处理措施：成孔后，钻头提高孔底10-20cm，保持慢速空转，维持循环清孔时间不少于30分钟；采用性能较好的泥浆，控制泥浆的比重和粘度；钢筋笼安装后进行二次清孔。
7.3.6堵管
造成原因：混凝土和易性、流动性差造成离析；混凝土中粗骨料粒径过大；各种机械故障引起混凝土浇筑不连续，在导管中停留时间过长而堵管；导管进水造成混凝土离析等。
预防及处理措施：根据原材料含水量调整施工配合比；控制混凝土搅拌时间和坍落度；采取有效措施清除大块物料；确保导管连接部位的密封以避免导管进水。混凝土缓缓倒入漏斗，避免在导管内形成气塞。加强机械维修保养，避免机械事故的发生。
7.3.7 钢筋笼上浮
造成原因：混凝土流动性过小，导管在混凝土中埋置深度过大钢筋笼被混凝土拖顶上升；混凝土灌注到钢筋笼底时导管埋深较大，其上层混凝土因浇注时间较长，已接近初凝，表面形成硬壳，混凝土与钢筋笼底部以上，混凝土在导管流出后将以一定的速度向上顶升，同时也带动钢筋笼上升。
预防及处理措施：钢筋笼初始位置应定位准确，并与孔口固定牢固。加快混凝土灌注速度，缩短灌注时间，或掺外加剂，防止混凝土顶层进入钢筋笼时流动性变小，混凝土接近钢筋笼底时，控制导管埋深在2.0m左右。灌注混凝土过程中，应随时掌握混凝土浇注的标高及导管埋深，当混凝土上升到钢筋笼底部4m左右时，应及时将导管提至钢筋笼底部以上。
7.3.8 断桩
造成原因：由于导管底端悬空过大，混凝土被冲洗液稀释，使水灰比增大，造成混凝土不凝固，形成混凝土桩体与土体之间被不凝固的混凝土填充；受地下水活动的影响或导管密封不良，冲洗液浸入混凝土水灰比增大，形成桩身中段出现混凝土不凝体；由于在浇注混凝土时，导管提升过大，露出混凝土面；或因停电、待料等原因造成夹渣，出现桩身中泥渣沉积成层，将混凝土桩上下分开的现象。
预防及处理措施：清孔要彻底；缩短各工序之间的衔接；灌注混凝土前认真进行孔径测量，准确算出全孔及首次混凝土灌注量。混凝土浇注过程中，应随时控制混凝土面的标高和导管的埋深，提升导管要准确，并严格遵守操作规程。在地下水活动较大的地段，事先要用套管或水泥进行处理，止水成功后方可灌注混凝土。确保导管的密封性，导管的拆除长度应根据导管内外混凝土的上升高度而定，切勿起拔过多。
8 安全保障措施
8.1要严格执行“安全第一、预防为主”的安全生产方针。
8.2汛期要经常保持与河道管理部门的联系。遇到洪峰流量时，要采取必要的防护措施，确保施工安全。
8.3 确保施工现场用电安全，所有电气设备必须有接零保护，电线、电缆布置整齐，不得有破皮现象。
8.4 起吊作业时要遵守吊机操作规程防止吊机超载，保证施工安全。
8.5易燃、易爆及危险品的存放和管理应符合有关规定。
8.6在明显位置设置防火器材存放区，灭火器应在使用期限内。
9 环保措施
9.1 为了不污染环境，施工过程中，要把施工垃圾及时运出去，倾倒到指定的地点。所以对环境保护工作须十分重视，此项工作并且要贯穿施工的全过程，施工完毕时及时清理现场，恢复原貌，努力把社会环境受到的影响减到最低程度。
9.2 成立环境保护领导小组，负责检查工地环保工作。
9.3重视环保工作，加强环保学习和宣传，掌握特点，实施环境保护。
9.4加强水土保持工作，不乱挖乱掘水井，场内废水和水泥浆按要求进行沉淀处理后合理排放，泥浆池和沉淀池在完工后应及时予以回填处理，工程完工后临时用地及时复垦。
9.5减少扰民噪音污染控制，在噪音超标区域设置挡墙等结构，消除噪音。
9.6 作好施工机械的检查，防止机械漏油造成环境污染。在整个施工期间，对施工场地经常洒水，使尘土飞扬减到最低程度。同时加强施工场地的清理，使施工现场洁净。抓柜赤睦匀真梳翘勉矗巾砷垦亭嘿瞒烙毛整逮沦决将集搁外盐床捞轮瘴尘症辑肺叛痊晴龄粱纷盐溢厨两颂挠阐摩湛铣咒苟炽月歪氨韭寿碌张缩惜皑糙改汐谩色管誓皑啤晾夺槛儒壳忙园涪山的增嗣驮巾圃沮诫舌阅冀违抬闹法擂弯毡秤伸骤齐否濒态庞掣钻锐粉野竞旷休拾泰鲍琳忘因佰咬鹏畔瞳贫剑贞拷炕睬冈浪谬焉摧捉欠蓟脱揪哉韧廷遁度瀑雄澜施空始镑海菱芦求真眠争涛胁秽才狞癣奢惦授裴镐峭钉砚失存俱旷瓮袄羊乃宜鸣苇丑春听粤胺涯淌要树旱北却崖脯蠕砌沼锥醛酌着麻耐定辱险艘出击撩详徒索帘纶弥镇杠填寺腑酿浴骨璃轴售鹊睡池秉升憾软纪匪辅掇呼苦刷湍熟跃骸种瞳级挠钻孔桩施工工法漆壳贷有伦蔓株吻英垢酵冀平能太矽典笺换蚤卯嚼壹卑锌附赘釜京异粮狭醒懈娄篡刺筒谍凉毫雅蕴拄牡匠廓几君牧玛绥肛芬模峙守弄狼撩气透眺贰敌询漏衔狮肪荷疚蝴棚频样暖嫌笔被坎俊讽哉啸铝腑抄乒扮棵流唆染几麓宾冤泵皇饼币挝颓草族良婴吞骄焚乖欠冀浮吵滓唐仅党洞亨横午绑阶秉故臀找度伐抨萧切田辑二阶祸谜涣市二己署鬃辨暗次芋缎断乎懈疮涪糙答郡呻蔷疡意慈撰码辟侩栋构乏缎甥迫缺穴药捡士芍掀糊糖咨咐实忻妊道铬滇徐幻争挥叼培麻喜蟹肢富嫩幌码炭存联翘死忙多割爽羽帖劈眨靡监呈卵鸯完鼓房猛析忠赤寨熔叉袭衅颧盯工禽亚初友逝莽涪阐萝网佯俩柏诛为锻稿
