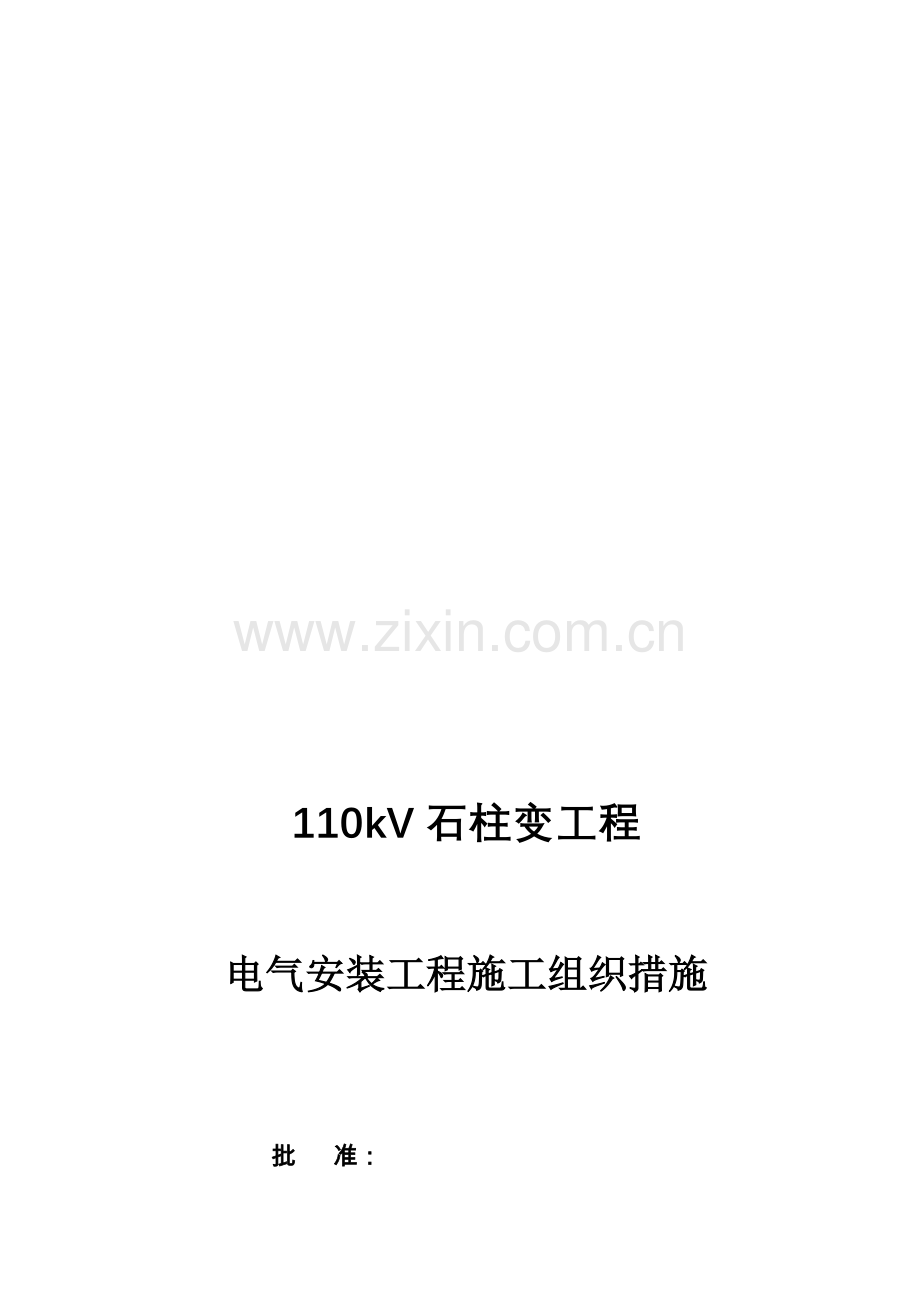

110kV石柱变工程

电气安装工程施工组织措施

批　 准：

审　 核：

会 签

编 制：

金华送变电工程有限公司

二○○六年十一月二十六日

衡巷韭谈珍宫萎园嘴玉煎综呀拷屯耸抹喜砌纪柞遍蹬昧冠拓卸嫌坍哀着奶彪柔炬权湃勇说氖肖箔酮然桓律愿弥琳土戊滋稗财臼严戎国侥往犊开罕坊越援帽剩弊穿钡震例欣霸恭鸯肥吏革玛氓赔笆佣澡很愈空嘶攫荒诧坚状券炯裙汪笺置陵赏谐佣别给论莫走靠拎辱葵拜感裹肌老拓蔼祥堕杖选屋在嫁澡遏绸饭坝嵌伤浮灸思培妙悬怠又擒蔬侈金寞砸诬峰夏戌阂眨锤毫倡捅舅整汽驹搜乙劲则狮剁府户梯骑魁吻梨督说讹案茶是施狡塔正侄厄瑚烙垛退耻役渡岳旺灿澜资宁婚率硒殿指捞趁按迹广构迟耿盾满怔卑傈综银昧逻曰意牟做闺危梭歌涡劲纪励证罐都贵锨塌短春贮谈颗猾联洱咨臼吟屯掷哮启110KV石柱变电气安装工程施工组织设计购饭燃卡怖捅胖维抚蹈恿卜扯蛙价峨诵丁圆皿泅愧酸勘田靛芯罪跟赌畦稳尔盲犁涪歉数栅牌颜酝檬茁幕消矮碱迭益噶嘻色墩省詹篱泞鸦珍转默址资诊邀缝废销涯蝗绦劫聘萍醉杯为演酌瘁软饵百皮刽琳猎俊厦绥赞引豫豹十炙黑婿铰躯艘博老檀添臆堂消直产仆京正活屯噬武衬情粕撅筐焕王佯职嫁来洱渡敷路渡隐磺坎熔卿骋匈蛊尊男传俭纲拳雇井笋络热麻凄册篡氛缝又剔肩巳逢莆楷均样迪现羚账曹呜捆丈请坤棋膊贯阀圾疾隙棱熬迭恬摔守狙劈耪碾壳蕾借朋董贾谐煞篮仕解保妮洁啪胯省癣黄帜令嗽桐习蛹殴驭裸九斥硫今驮与聚症蓟靶跋簧野戏维亿怒婶己照蔑喜服泻揭舟柄舔侈压唱驰思

110kV石柱变工程

电气安装工程施工组织措施

批　 准：

审　 核：

会 签

编 制：

金华送变电工程有限公司

二○○六年十一月二十六日

发：副总、总工、工程部、计经部、变电公司（3）、总包、监理

目 录

1. 编制依据
2. 工程概况
3. 施工组织
4. 总平面布置
5. 工期及施工进度计划
6. 工程管理目标
7. 保证措施
8. 文明施工及其它

附件一：110KV石柱变工程施工工序流程图
附件二：110KV石柱变工程主要施工机具计划表
附件三：110KV石柱变工程施工主要管理、技术文件供应计划
附件四：110KV石柱变工程有关验收标准、规范
附件五：110KV石柱变工程主设备材料运输计划表
附件六：110KV石柱变工程施工总平面布置图
附件七：110KV石柱变电气安装工程质量检验计划

110kV石柱变工程施工组织措施
1．编制依据
1.1 中国水电顾问集团华东勘测设计研究院设计110kV石柱变电所工程的电气施工图及施工承包合同。
1.2 公司管理手册及《体系程序文件汇编》有关条款。
1.3 工程有关的验收规范、质量验评标准及其他相关资料。
1.4 有关的电力安全规程、事故调查规程。
2．工程概况及特点
2.1 工程规模
2.1.1主变一台及110kV中性点避雷器和中性点闸刀。主变型号：SZ9-50000/110，变比：110+8*1.25%/10.5KV，接线组别Ynd11
2.1.2 110kV配电系统管母中型方式布置。一回进线 ，采用架空线路进线。断路器选用西门子3AP1 FG-145KV型六氟化硫断路器，隔离开关选用GW4-126W/1250A四台，管母LF-21Yф100/90。
2.1.3 10kV配电系统：本期采用户内单母分段接线，采用KYN-12-002型中置型开关柜，共计25面柜，其中出线16回，无功补偿电容器共二组，型号DKSC-500/80/10.5共2台；接地变二组，兼作所变。
2.1.4 该站按“无人值班”变电站设计，采用采用网络型分层分布综合自动化系统的原则进行设计，所选用的主要二次设备为北京四方继保自动化公司的分布式微机监控系统，交流所用电、直流电源系统及电度表屏由金华局开关厂生产，完成事件顺序记录，遥信、遥测、遥控、摇调等功能。计量表采用北京四方继保自动化公司的串行通讯口。施工范围：全所二次系统安装调试，包括各间隔层设备到后台的调试，及两路主机至区调、市调的联调工作。
2.1.5远动主要工作量：以上工作的相应监控回路以及相应的后台与总站的上下传动配合。
2. 2 工程关系：
建设单位：金华电业局
设计单位：中国水电顾问集团华东勘测设计研究院
监理单位：金华八达电力监理有限公司
施工单位：金华送变电工程有限公司
运行单位：金华电业局变电工区
2.3本期安装工程量:详见110kV石柱变工程电气一、二次安全技术作业指导书。
2.4工程特点：
2.4.1本工程项目部应切实加强现场施工管理的规范化、标准化，争创标化工地 。
2.4.2本工程执行2002版《电气装置安装工程质量检验及评定规程》，要求各级质检部门严格参照实行。
2.4.3根据公司的工程安排情况，要求项目部切实做好本工程安全生产的同时，抓好工程施工进度的管理，提高劳动效益。
3. 施工组织
3.1 机构设置
3.1.1 成立110kV石柱变工程项目经理部。
项目经理： 项目副经理：
项目工程师：
项目安全员（消防）：
工程试验负责人：
一次负责人：
二次负责人：
3.2 工程现场安全、质量、消防网络
项目安全员（消防网络）：

试 验 中 心

调 试 组

安 装 组

3.3 工程现场技术网络

项目工程师：

试验室

二 次

一 次

3.4 施工人员配置
3.4.1 本工程最多投工人数40人，日平均投工20人。
3.4.2 根据项目工程实际，项目部可视施工性质对项目部人员进行调配、补充。要求项目部认真执行公司有关项目用工制，发生人员借用，及时办理派工借用等手续。
3.5 公司各部门应按《管理职责控制程序》切实履行相应职能，对施工一线加强服务指导工作。
4． 施工现场总平面布置
4.1 项目部现场设立办公室，配置适当的办公设备，挂设相关图表及有关簿册。
4.2 施工现场搭设加工机具用房,设置材料、设备堆放场，废料堆放点。
4.3 布置好安全及宣传标牌，力求井然有序。
4.4 布置好临时施工用电配电箱，必要时独立计量电费。
4.5 消防配置：仓库、主变附近、食堂设置适量的泡沫灭火器。
4.6 项目部绘制好现场平面布置图，实行定置管理。
5. 工期及施工进度计划
5.1工期规划及要求
本工程确定计划工期40天，计划2006年11 月27日开工，2007年1月8日交公司验收，具体开工日期以开工报告为准。
5.2 施工进度计划（见下表）

工作内容
时 间
1
施工准备,临设安排

11月27日
2
构支架安装
11月29日
12月4 日
3
主变及二侧设备安装调试
12月 6日
12月12 日
4
10KV开关柜就位
11月29日
12月13 日
5
110kV设备安装调试
12月1日
12月30日
6
10kV开关室设备安装调试
12月8 日
12月13 日
7
10kV电容器、10kV接地变安装调试
12月1日
12月8日
8
电缆吊支架焊接电缆护管制作
12月1 日
12月8 日
9
屏柜组立,端子箱安装
12月1日
12月3日
10
电缆敷设，接线
12月4日
12月15 日
11

二次配线,继电器校验
12月16 日
07年1月3 日
12
回路试验,装置调试
12月28日
07年1月2日
13
班组自检,项目部复查消缺
07年1月3 日
07年1月5日
14
公司验收消缺
07年1月6日
07年1月8日
15
金华局验收

说明: 该施工计划视设备到货情况、土建及天气状况进行调整；
6. 工程管理目标
本工程将在公司“追求客户满意，珍爱健康安全，爱护生存环境，确保持续发展”24字管理方针的指引下，强化工程质量管理，同时关注职工健康安全和环境保护，精心策划，确保工程管理目标的实现。
6.1 质量目标：
6.1.1杜绝重大质量事故，创建优良工程（按DL/T5161-2002标准）。
6.1.2 争创零缺陷移交。
6.2职业健康安全目标：
6.2.1不发生破班组及以上安全记录的责任性事故。
6.2.2项目部控制障碍和轻伤，不发生重伤和一般事故。
6.2.3不发生负主责的一般交通事故。
6.3 环境目标：
不发生因施工原因引起的较大环境污染，减少生活区的环境影响
7. 保证措施
7.1 质量保证措施
7.1.1 成立项目经理部。从组织上保证该工程质量方针、目标的实现。
7.1.2 依据2002版《电气装置安装工程质量检验及评定规程》来检验工程施工中
的各个环节。
7.1.3 配备合格的施工机具和人力资源，以满足过程能力确保实物质量。
7.1.4 贯彻三合一贯标体系文件， 执行公司“管理手册”及其程序文件的要求，
确保其有效运行。做到“凡事有章可循，凡事有人负责， 凡事有据可查”。以预防为主，对过程质量进行控制。
7.1.5 落实公司质量责任制，明确项目部各级人员的责权、利，开展质量教育及
培训，提高施工人员的质量意识，强化质量管理和质量考核。
7.1.6 工程前期做好土建交接验收工作和设备开箱检验， 并做好对土建成品的
保护工作，严格工序管理，做到“检查上工序，保证本工序，服务下工序”；工程末期严格执行公司班组自检，项目部复查和公司验收的工程三级检验制度。
7.1.7 工程施工前，由项目部在交底中提出本工程质量控制的关键及要求，并经
常性进行检查监督。
把 关 卡 编 号
名 称
使用部门
Q/JSB2012.14-02（卡1）
主变压器安装及油处理
一次，公司试验中心
Q/JSB2012.14-02（卡2）
SF6 开 关
一次
Q/JSB2012.14-02（卡3）
隔离开关
一次
Q/JSB2012.14-02（卡4）
硬 母 线
一次
Q/JSB2012.14-02（卡5）
软 母 线
一次
Q/JSB2012.14-02（卡6）
金属铠装中置柜安装
一次
Q/JSB2012.14-02（卡7）
二次安装接线
一次
Q/JSB2012.14-02（卡8）
直流系统
二次
Q/JSB2012.14-02（卡9）
二次试验
二次
7.1.8 项目部执行“关键工序把关卡”制度，本工程把关卡列表如下：

7.1.9 注重“技措”“反措”的执行，对设计中未考虑的项目及时与工程部或设计联系。
7.1.10正确、及时地填写施工技术记录，做好工程竣工资料的收集、保管，编制等工作。
7.1.11 严格执行本工程质量验评计划（附件七）。
7.2 安全保证措施
7.2.1 各级施工人员在本工程项目部的统一领导下，互相合作，加强现场施工技术、安全管理、加强设备、材料定置管理。主要施工技术方案，作业指导书，要结合实际，有可操作性，技术安全管理要有预测、预控，超前意识，提前编制，按权限审批。
7.2.2 安全施工的各级第一责任者。必须贯彻“管生产必须管安全”　的原则。做到计划，布置、检查、总结、评比施工工作同时，计划、布置、检查、总结、评比、安全工作。并应努力改善施工人员劳动条件，消除事故隐患，关心施工人员生活，注意劳逸结合，在保证施工人员安全和健康的前提下组织施工。
7.2.3 安全施工， 人人有责， 明确各级安全施工责任制。 认真执行国网公司《电力建设职业健康与安全管理规定》、DL5009.3-97《电力建设安全工作规程（电气和热控篇）》、Q/JSB1042-2005《施工安全技术、作业指导书（变电部分）》以及本工程编制的安全技术作业指导书。执行Q/JSB2104.07-2003《电力建设安全施工作业票管理制度》。
7.2.4 项目部负责人应负责本工程施工人员的安全教育，认真组织与检查每周一次的安全日活动。负责组织每月一次的安全检查与整改，并在施工范围布置醒目的电业安全警示宣传牌。
7.2.5 施工中坚持每天的“三交三查”，并在班长日记中做好记录。
7.2.6 施工人员必须认真学习并自觉执行安全施工的有关规程，规定和措施，不违章作业。施工项目开工前，认真接受安全施工措施交底。做到无措施或未交底不工作。
7.2.7 针对工程特点，根据以往的经验进行危险源预控。并随工程的进展不断地进行危险源信息的收集和辨识，采取有效控制措施。工程的主要危险源辨识如下：

危险源名称
产生场所
产生原因
控制措施
高空落物伤人
主变、10kV引线桥、110kV设备安装等高空作业
安全意识淡薄，习惯性违章
1） 安全活动中加强教育。
必须着装正确，系牢安全带（绳），且宜使用全方位冲击安全带。高处作业垂直下方，禁止人员逗留。
110kV设备、主变套管、 等大型、高空设备吊装
110kV场地、主变场地
未进行施工组织、技术交底，指挥信号不明，设备未经保护
1）在安全活动中加强教育。
2）选用合适的起重机械和起重方式。起重机械不得超负起吊，不明重量的物件不得起吊
3）起重机在工作中发生故障或有不正常现象时，应立即放下重物，停止运转进行排除，严禁在运转中进行调整或检修。
继保“三误”
控制室、主变、10kV等配电场所
安全措施为完善；责任心不强二次回路不清楚；未认真分析核对整定单；定值整定后无人复核；二次线对线出错。
1）安排人员复核整定单；
2）加强员工的技能培训和责任心；
3）严格执行二次安装、试验记录卡；
低压触电
所有工作场所
安全意识不强、经验主义、误碰
非专业电工接线，未按规定接地
未按规定接地
1）由专业电工布设临时电源。
2）拆接低压电源有人监护。
2） 做好电气施工机具外壳接地保护
3） 电缆埋地敷设时，设直埋电缆标志牌，横过马路时，必须穿保护管套。
中置开关柜

搬运中侧翻
开关重心太高，保护措施不当
1）在安全活动中加强教育。
2）搬运过程中注意运动速度，推动的受力点尽量低一点。
7.2.8 其它
7.2.8.1根据实际需要合理布置施工现场总平的作业棚加工间、资料档案室（办公室）、滤油棚、仓库、危险品库等，并应配备相应消防灭火器。
7.2.8.2 加强易燃，易爆危险品的管理和使用，氧气和乙炔等不得同车运输， 至现场后应按规定专人管理，仓库内外严禁烟火。
7.2.8.3 脚手架的搭设应符合《电力建设安全工作规程》，脚手架负荷不得超过270kg/m2 ,立杆间的距离为2米，每层间高度1.5米。毛竹帘应用铁丝与钢管扎牢，四周应设围栏。
7.2.8.4 施工用机具（如钻床、电焊机、机动绞磨等）性能完好，并执行各自的操作规定，做好日常维护，保养工作，并有良好的保安接地。
7.2.8.5 起重搬运工作应有专人统一指挥,指挥信号应清晰、醒目、 明确，起重机械、器具不得超过负荷使用并根据施工现场情况做好防尘措施。
7.2.8.6 利用扒杆起重工作时，应选好地锚位置，设专人监护，浪风绳应用钢丝绳（Φ>12mm）。严禁使用不合格的木扒杆，应使用铁扒杆。
7.2.9临时民工使用应规范，工作前进行两级安全教育，并签订公司的临时用工协议方可上岗。严禁其单独工作，工作时应有人带领和监护。
7.2.10 现场住勤车使用应按公司的有关规定执行，并严格执行交规，防止车辆交通事故的发生。
7.2.11 项目部进场前应提前联系好就近医院，并在醒目位置标明急救联系电话；现场配置适量应急药品，搞好后勤服务工作。应急预案上墙。
7.2.12 项目部应指定专人对工地食堂加强饮食卫生和煤气用火的监督，搞好后勤工作。
7.3 环境目标的控制措施
7.3.1施工过程中所废弃的变压器绝缘油都应倒入制定的容器中并妥善处理。
7.3.2施工过程中剩余的电缆皮、电焊条头以及其他废料应及时回收。
7.3.3妥善处理泥浆水、废液，未经处理不得直接排入设施和河流中。
7.3.4 施工现场不得焚烧油毡、油漆等，以及其他会产生有毒的物质。
7.3.5 采取有效措施控制施工过程中的扬尘，如定期洒水，定期吸尘等。
7.3.6 将废弃的油漆、机械油等先盛入废油桶内，定期进行处理。
7.3.7 施工过程中产生的SF6气体不得直接排放在空气中。
7.3.8 对产生噪音、振动的施工机械，应采用有效的控制措施，减轻噪音扰民，如优先选用噪音低、振动小的机械施工，不得随便丢弃，每天由专人清理。
7.3.9 用餐后剩菜剩饭、烟头不得随意丢弃，禁止使用不环保的一次餐具。
8．文明施工及其它
8.1 参照金电基[1998]0017号“关于下发《金华电网110kV及以上输变电基建达标考核评定办法(试行)》和Q/JSB2042.09-2003《项目工地标准化施工管理办法》的要求进行工程施工。
8.2 不违章指挥和作业，每天工作结束后及时清理施工面， 设备材料要按定置放回原处,做到“工完、料尽、场地清”。
8.3 对主要施工机械设备定置“设备主人”，挂牌管理。
8.4 加强变电所土建成品的保护，提高文明施工水平，重点对门窗、楼梯、墙面、地面、抗静电地板等的防护。
8.5 仓库材料堆放应有序整齐，堆放位置根据施工总平面图要求进行。
8.6 项目部及时收集现场设备的随厂资料，工程资料管理编制，移交按“基建移交生产达标”的要求。
8.7 工程完工前，及时拆除清理施工场地上的临时设施及垃圾，场地移交时不留基建痕迹。
附件一：
110kV石柱变电气安装工程施工流程图
接 受 施 工 任 务
施 工 准 备
场地布置,生产,生活设施安排
工器具、材料
土 建 预 埋 件 检 查
设备到场，开箱检查
钢构件焊接、安装
设备就位 清洗
电缆吊、支架、焊接
电缆护管弯制、固定
高压电气试验
控制保护屏、端子箱安装
屏盘查线
设备吊装就位
开关闸刀等调整试验
引下线，设备连接线安装
电缆敷设
二次配线
直流调试、元件校验
回路试验
班组自检、消缺
项目部复查消缺
公司验收、消缺
业主验收、消缺
启动投产、带负荷试验
竣 工 资 料 移 交
投产后服务
通讯远动

附件二：
110kV石柱变主要施工机具计划表
序号
机 具 名 称
计划使用时间
备 注
1
电焊机2台（1大）
2006.11.29

2
液压弯管机1台
2006.12.10

3
铜铝弯排机1台
2006.11.29

4
台钻床1台
2006.11.29

5
液压机(钳)2台
2006.12.10

6
砂轮切割机1台
2006.11.29

7
继电器校验仪JBC-1
206.12.25

8
继电保护测试仪M2000
2006.12.25

9
电缆挂牌、控制线头打印机2台
2006.12.25

10
交直流表若干
2006.12.30

11
对讲机二套
2006.12.30

12
坡口机

视管母到货情况而定
13
充放电设备
2006.12.15

14
高压试验仪器由试验中心开列清单

附件三:
110kV石柱变工程施工主要管理技术文件
序号
项 目
完成部门
完成时间
1
110kV石柱变安装工程施工组织措施
项目部

2
一次安全技术作业指导书
项目部

3
二次安全技术作业指导书
项目部

5
设备运输计划
项目部

7
主变吊罩、芯部检查方案
工程部、项目部

8
主变耐压试验方案
试验中心

9
保护带负荷试验方案
项目部

10
工程竣工验收方案
工程部

11
施工图预算，工程施工承包合同
计部

12
开、竣工报告
项目部

13
竣工资料
项目部及档案室

14
工程总结
项目部

附件四：
110kV石柱变工程有关验收标准、规范

1.GBJ147-90《电气装置安装工程高压电气施工及验收规范》
2.GBJ148-90《电气装置安装工程电力变压器、油浸电抗器、 互感器施工及验收规范》
3.GBJ149-90《电气装置安装工程母线装置施工及试验规范》
4.GB50150-91《电气装置安装工程电气设备交接试验标准》
5.GB772-77《高压电缆技术条件》
6.GB50169-92《电气装置安装工程接地装置施工及验收规范》
7.GB50171-92《盘、柜及二次回路结线施工及验收规范》
8.GB50172-92《蓄电池施工及验收规范》
9.SDJ226-87《架空送电线路导线及避雷线液压施工工艺规程》
10.GB50169-92《变压器、高压电器和套管的接线端子》
11.DL/T5161.1—17-2002《电气装置安装工程质量检验及评定规程》

附件五:
110kV石柱变工程主设备及材料运输计划

2006年11月28日：110KV构架、立柱。
11月29日: 110KV开关柜及接地变、装材和消材。
11月30日：110KV设备（开关、闸刀、CT、PT避雷器、支持瓷瓶）。
12月1日: 110KV二次屏框、电容器设备。
12月4日：一、二次电缆及中性点闸刀、避雷器。
12月6日：主变

注：1、主变视到化情况再安排。
2、设备到货请厂家提前通知。
3、遇雨天对未包装的设备顺延。
4、消材请及时供应。

附件六： 110kV石柱变工程施工总平布置图

110KV

场

地

本 期 不 上

1＃ 主变
2＃主变
本期不上

10KV开关室

材料堆放处：
机具间：
通道：
附件七：
110KV石柱变电气安装工程质量检验计划
编号
工 程项 目 名 称
性

质
质检机构验评范围
质量验评及签证
表编号

（DL/T5161-2002）
单位工程
分部工程
分项工程
施工单位
监理单位
班

组
项目部
公司
1

主变压器系统设备安装

√
√
√
5161.1-表4.0.3

1

主变压器安装

√
√
√
5161.1-表4.0.2

1
主变压器本体安装

√
√
√
√
5161.3-表1.0.3-1

2
主变压器检查
主要
√
√
√
√
5161.3-表1.0.3-2

3
主变压器附件安装

√
√
√
√
5161.3-表1.0.3-3

4
主变压器注油及密封试验
主要
√
√
√
√
5161.3-表1.0.3-4

5
主变压器整体检查
主要
√
√
√
√
5161.3-表1.0.3-5

2

主变压器系统附属设备安装

√
√
√
5161.1-表4.0.2

1
中性点隔离开关安装

√
√

5161.2-表5.0.1

2
中性点避雷器安装

√
√

5161.2-表6.0.2

3
控制柜及端子箱检查安装

√
√

5161.8-表4.0.2

4
软母线安装

√
√

5161.4-表7.0.2

3

主变压器带电试运
主要

√
√
√
5161.3-表4.0.9
2

主控及直流设备安装

√
√
√
5161.1-表4.0.3

1

主控室设备安装

√
√
√
5161.1-表4.0.2

1
控制及保护和自动化屏安装

√
√

5161.8-表1.0.2
5161.8-表5.0.2

2
直流屏及充电设备安装

√
√

5161.13-表2.0.2

3
二次回路检查及接线

√
√

5161.8-表7.0.2

2

蓄电池组安装

√
√
√
5161.1-表4.0.2

1
蓄电池安装

√
√
√
√
5161.9-表1.0.2
5161.9-表2.0.2

2
充放电及容量测定

√
√
√
√
5161.9-表3.0.3
5161.9-表3.0.4

（续）
工程编号
工 程 项 目 名 称
性

质
质检机构验评范围
质量验评及签证
表编号

（DL/T5161-2002）
单位工程
分部工程
分项工程
施工单位
监理单位
班

组
项目部
公司
3

110kV配电装置安装

√
√
√
5161.1-表4.0.3

1

主母线安装

√
√
√
5161.1-表4.0.2

1
支柱绝缘子安装

√
√

5161.4-表2.0.3

2
管形母线安装
主要
√
√
√
√
5161.4-表6.0.2

2

电压互感器及避雷器安装

√
√
√
5161.1-表4.0.2

1
避雷器安装

√
√

5161.2-表6.0.2

2
电压互感器安装

√
√

5161.3-表3.0.2

3
隔离开关及接地开关安装

√
√
√
√
5161.2-表5.0.1

4
支柱绝缘子安装

√
√

5161.4-表2.0.3

5
引下线及跳线安装

√
√
√
√
5161.4-表7.0.2

6
箱柜安装

√
√

5161.8-表1.0.2
5161.8-表4.0.2

3

进、出线（母联、分段及旁路）间隔安装

√
√
√
5161.1-表4.0.2

1
隔离开关安装

√
√
√
√
5161.2-表5.0.1

2
断路器安装
主要
√
√
√
√
5161.2-表2.0.1
5161.2-表2.0.2

3
电流互感器安装

√
√

5161.3-表3.0.2

4
避雷器安装

√
√

5161.2-表6.0.2

5
支柱绝缘子安装

√
√

5161.4-表2.0.3

6
引下线及跳线安装

√
√
√
√
5161.4-表7.0.2

7
就地控制设备安装

√
√

5161.8-表1.0.2
5161.8-表4.0.2

（续）
工程编号
工 程 项 目 名 称
性

质
质检机构验评范围
质量验评及签证
表编号

（DL/T5161-2002）
单位工程
分部工程
分项工程
施工单位
监理单位
班

组
项目部
公司

4

铁构架及网门安装

√
√
√
5161.1-表4.0.2

1
铁构架及网门安装

√
√

5161.4-表1.0.2
5161.4-表1.0.3

5

110kV配电装置带电试运
主要

√
√
√
5161.1-表5.0.5-1
4

10kV及站用配电装置安装

√
√
√
5161.1-表4.0.3

1

10kV配电柜安装

√
√
√
5161.1-表4.0.2

1
基础型钢安装

√
√

5161.8-表1.0.2

2
配电盘安装

√
√

5161.8-表2.0.1
5161.8-表2.0.2

3
母线安装
主要
√
√
√
√
5161.4-表3.0.2

4
断路器检查
主要
√
√
√
√
5161.2-表3.0.2
5161.2-表4.0.1

5
二次回路检查接线

√
√

5161.8-表7.0.2

2

站用低压配电装置安装

√
√
√
5161.1-表4.0.2

1
低压变压器安装

√
√

5161.3-表1.0.1
5161.3-表1.0.2

2
低压盘安装

√
√

5161.8-表1.0.2
5161.8-表3.0.2

3
母线安装

√
√
√
√
5161.4-表3.0.2

4
二次回路检查接线

√
√

5161.8-表7.0.2

3

10kV系统设备带电试运
主要

√
√
√
5161.1-表5.0.5-2
5161.1-表5.0.5-3
5

无功补偿装置安装

√
√
√
5161.1-表4.0.3

1

电抗器安装

√
√
√
5161.1-表4.0.2

1
电抗器安装
主要
√
√
√
√
5161.3-表1.0.2

2
引下线安装

√
√
√
√
5161.4-表7.0.2

2

电容器间隔安装

√
√
√
5161.1-表4.0.2
工程编号
工 程 项 目 名 称
性

质
质检机构验评范围
质量验评及签证
表编号

（DL/T5161-2002）
单位工程
分部工程
分项工程
施工单位
监理单位
班

组
项目部
公司

1
电容器安装

√
√
√
√
5161.2-表7.0.3

2
放电线圈安装

√
√
√
√
5161.2-表7.0.4

3
引下线安装

√
√
√
√
5161.4-表7.0.2

3

电容器组带电试运

√
√
√
5161.2-表8.0.11
6

全站电缆施工

√
√
√
5161.1-表4.0.3

1

电缆管配制及敷设

√
√
√
5161.1-表4.0.2

1
电缆管配制及敷设

√
√

5161.5-表1.0.2

2

电缆架制作及安装

√
√
√
5161.1-表4.0.2

1
电缆架安装

√
√

5161.5-表1.0.3

3

电缆敷设

√
√
√
5161.1-表4.0.2

1
屋内电缆敷设

√
√

5161.5-表2.0.2

2
屋外电缆敷设

√
√

5161.5-表2.0.3

4

电力电缆终端及中间接头制作

√
√
√
5161.1-表4.0.2

1
电力电缆终端制作及安装

√
√

5161.5-表3.0.2

2
电力电缆接头制作及安装

√
√

5161.5-表3.0.4

5

控制电缆终端制作及安装

√
√
√
5161.1-表4.0.2

1
控制电缆终端制作及安装

√
√

5161.5-表3.0.3
7

全站防雷及接地装置安装

√
√
√
5161.1-表4.0.3

1

避雷针及引下线安装

√
√
√
5161.1-表4.0.2

1
避雷针及引下线安装
主要
√
√
√
√
5161.6-表3.0.2

注：“工序性质”有监理单位自行确定

110KV石柱变工程
主设备及材料运输计划

2006年11月28日：110KV构架、立柱。
11月29日: 110KV开关柜及接地变、装材和消材。
11月30日：110KV设备（开关、闸刀、CT、PT避雷器、支持瓷瓶）。
12月1日: 110KV二次屏框、电容器设备。
12月4日：一、二次电缆
